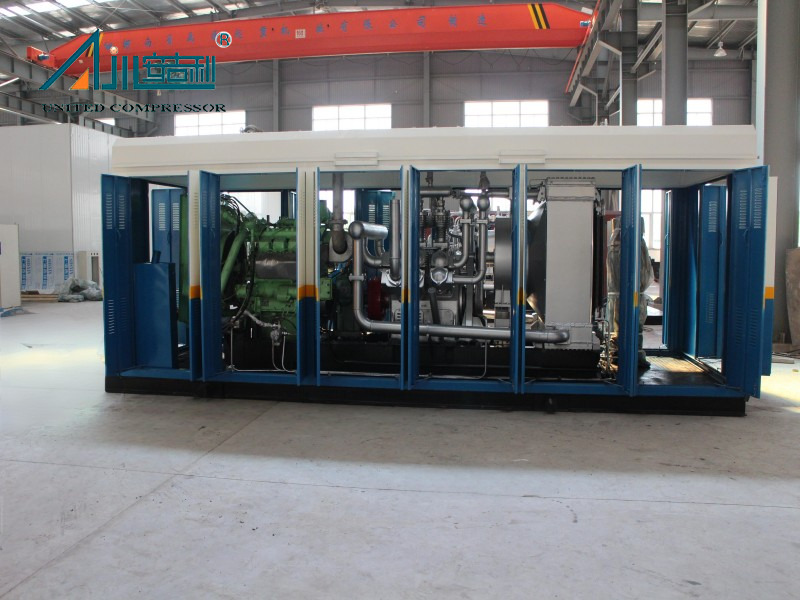

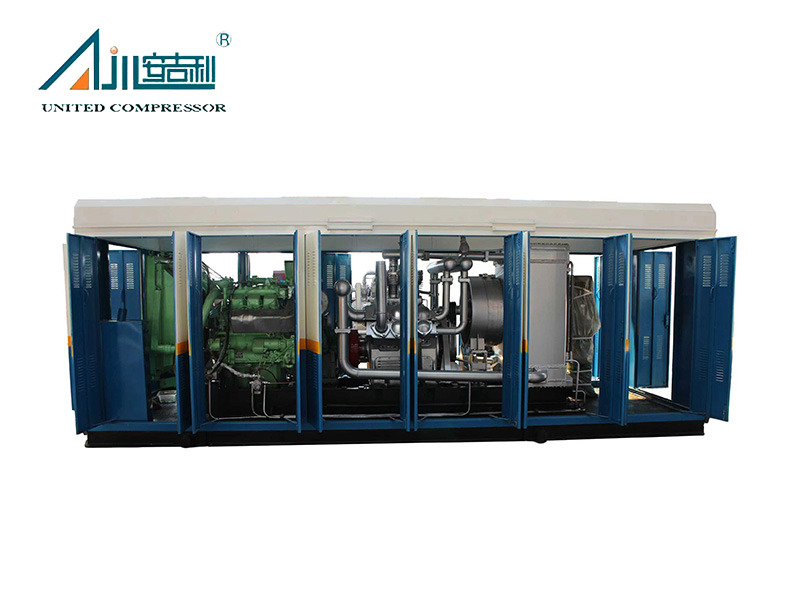

W -10/60 हाई प्रेशर डीजल एयर पिस्टन कंप्रेसर को औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है, जहां उन स्थानों पर विश्वसनीय उच्च दबाव वायु स्रोत की आवश्यकता होती है जहां बिजली की आपूर्ति सीमित या अनुपलब्ध है।
डीजल इंजन द्वारा संचालित, W-10/60 6MPa.G के डिस्चार्ज दबाव के साथ 10m³/मिनट की प्रवाह दर प्रदान करता है । यह एक डब्ल्यू-प्रकार प्रत्यावर्ती पिस्टन संरचना को अपनाता है तीन-चरण संपीड़न के साथ , जो मांग वाले क्षेत्र संचालन के लिए स्थिर संपीड़ित वायु आउटपुट प्रदान करता है।
संपीड़न माध्यम के रूप में हवा का उपयोग करते हुए, W-10/60 पाइपलाइन दबाव परीक्षण, पाइपलाइन शुद्धिकरण, तेल क्षेत्र संचालन, गैस लिफ्ट अनुप्रयोगों और स्वतंत्र उच्च दबाव वायु आपूर्ति की आवश्यकता वाली अन्य औद्योगिक परियोजनाओं के लिए उपयुक्त है।
पारंपरिक बिजली से चलने वाले एयर कंप्रेशर्स से अलग, डीजल से चलने वाला डिज़ाइन निश्चित विद्युत बुनियादी ढांचे पर निर्भर हुए बिना बाहरी और दूरस्थ कामकाजी वातावरण में लचीले संचालन की अनुमति देता है।
W -10/60 डीजल एयर कंप्रेसर को उन औद्योगिक उपयोगकर्ताओं के लिए विकसित किया गया है, जिन्हें क्षेत्रीय परिस्थितियों में उच्च दबाव वाली संपीड़ित हवा की आवश्यकता होती है।
विशिष्ट अनुप्रयोगों में शामिल हैं:
कंप्रेसर पाइपलाइन शक्ति परीक्षण, निरीक्षण और कमीशनिंग प्रक्रियाओं के लिए उच्च दबाव वाली हवा प्रदान करता है।
W-10/60 का उपयोग स्थापना, रखरखाव और मरम्मत कार्य के दौरान पाइपलाइन उड़ाने और सफाई कार्यों के लिए किया जा सकता है।
गैस लिफ्ट-संबंधी अनुप्रयोगों और अन्य फ़ील्ड संचालन सहित उच्च दबाव वायु आपूर्ति की आवश्यकता वाले तेल क्षेत्र परियोजनाओं के लिए उपयुक्त।
डीजल ड्राइव सिस्टम स्थिर विद्युत आपूर्ति के बिना क्षेत्रों में संचालन को सक्षम बनाता है।
डब्ल्यू-प्रकार तीन-चरण संपीड़न संरचना
W -10/60 हाई प्रेशर डीजल एयर कंप्रेसर तीन-चरण संपीड़न के साथ W-प्रकार प्रत्यावर्ती पिस्टन संरचना को अपनाता है।
डिज़ाइन सुविधाओं में शामिल हैं:
संतुलित संचालन के लिए डब्ल्यू-प्रकार सिलेंडर की व्यवस्था
उच्च दबाव आउटपुट के लिए तीन-चरण संपीड़न संरचना
स्वतंत्र संचालन के लिए डीजल इंजन ड्राइव
जल-ठंडा संपीड़न प्रणाली
बाहरी और औद्योगिक अनुप्रयोगों के लिए उपयुक्त
मल्टी-स्टेज संपीड़न डिज़ाइन चरणों के बीच संपीड़न स्थितियों को नियंत्रित करते हुए उच्च निर्वहन दबाव प्राप्त करने में मदद करता है।
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड धागा सुरक्षात्मक आस्तीन ZL 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेसर के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | इंटीग्रेटेड लॉन्ग शॉर्ट डबल कम्पार्टमेंट ZL 2018 2 0294762.0 |
स्वतंत्र संचालन के लिए डीजल ड्राइव डिज़ाइन
डीजल-संचालित कॉन्फ़िगरेशन W-10/60 को उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां विद्युत शक्ति अनुपलब्ध है या स्थापित करना मुश्किल है।
मुख्य लाभों में शामिल हैं:
स्वतंत्र बिजली आपूर्ति
दूरस्थ कार्य वातावरण के लिए उपयुक्त
लचीला क्षेत्र संचालन
विभिन्न परियोजना स्थानों के लिए अनुकूलनीय
यह डिज़ाइन उपयोगकर्ताओं को अस्थायी या मोबाइल औद्योगिक संचालन के लिए व्यावहारिक उच्च दबाव वायु समाधान प्रदान करता है।
 |  |

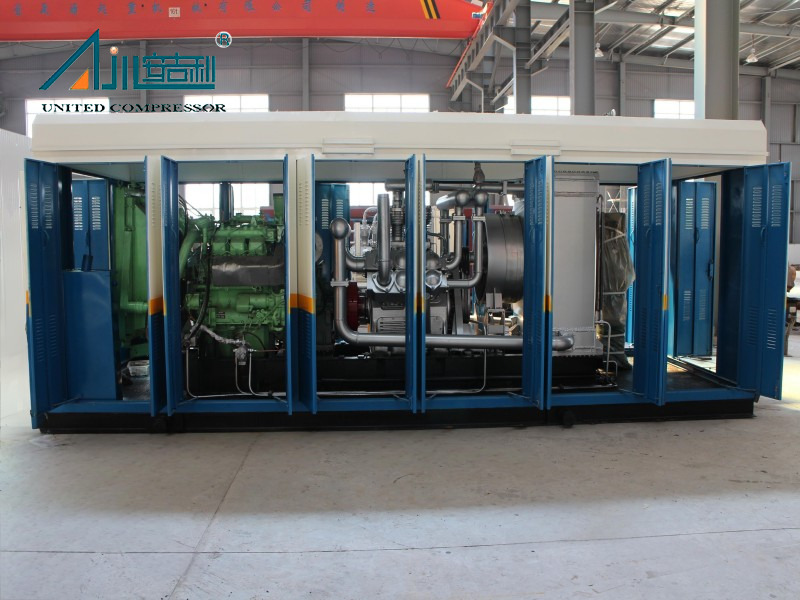

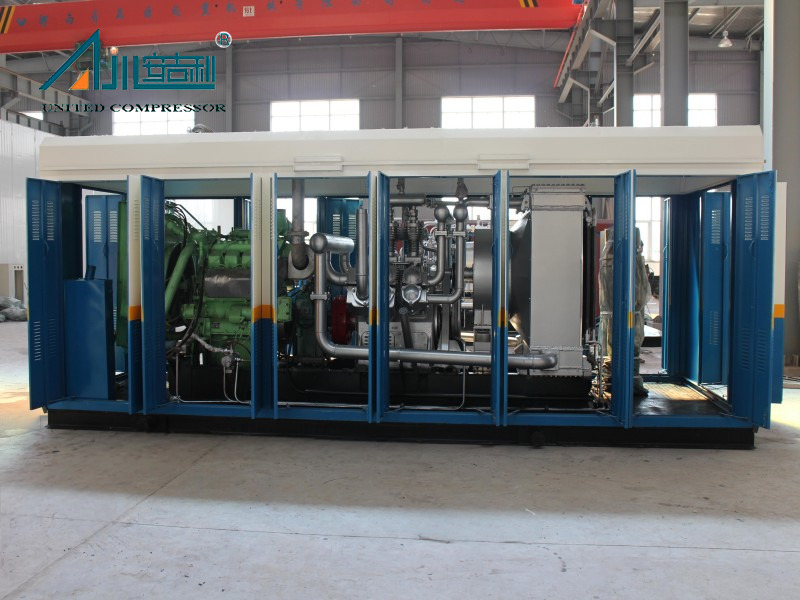

इस चित्र में दिख रहा कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद डिजाइन से लेकर उत्पाद अनुकूलन तक ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग का माहौल, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है।
संरचनात्मक रूप: डी-प्रकार/एम-प्रकार/एस-प्रकार/डब्ल्यू-प्रकार/वी-प्रकार/जेड-प्रकार
शीतलन विधि: जल शीतलन/वायु शीतलन/मिश्रित शीतलन
इंस्टालेशन फॉर्म: फिक्स्ड/मोबाइल/प्राइ माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| धातु केबिन | लकड़ी का बक्सा | ध्वनिरोधी केबिन |
प्रोजेक्ट केस
 |  |  |
| लान्चो पेट्रोकेमिकल कंपनी 240000 टन वर्ष की एथिलीन उत्पादन क्षमता बहाली - ब्यूटाडीन और 1-ब्यूटेन अनलोडिंग सुविधाओं की परियोजना को जोड़ना | दक्षिणी कजाकिस्तान में अलीबेक तेल क्षेत्र | अकीमोम गैस क्षेत्र में आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन उपकरण, और ईंधन गैस स्किड की खरीद |
| नहीं। | नमूना | मध्यम | प्रवाह दर (Nm3/h) | इनलेट दबाव (एमपीए.जी) | निकास दबाव (एमपीए.जी) | गति (आर/मिनट) | मोटर पावर (किलोवाट) | ठंडा करने की विधि | कुल मिलाकर आयाम (मिमी) | वज़न (किग्रा) |
| 1 | एसएफ-10/250 | वायु | 600 | वायुमंडलीय | 25.0 | 1330 | 258.5 (डीज़ल) | वायु-ठंडा | 7000*2200*2200 | 8500 |
| 2 | एसएफ-10/150 | वायु | 600 | वायुमंडलीय | 15.0 | 1330 | 258.5 (डीज़ल) | वायु-ठंडा | 7000*2200*2200 | 8500 |
| 3 | एसएफ-7.5/250 | वायु | 450 | वायुमंडलीय | 25.0 | 980 | 160 (डीज़ल) | वायु-ठंडा | 6500*2200*2200 | 7000 |
| 4 | एसएफ-7.5/150 | वायु | 450 | वायुमंडलीय | 15.0 | 980 | 132 (डीज़ल) | वायु-ठंडा | 6500*2200*2200 | 7000 |
| 5 | एसएफ-8.5/250 | वायु | 510 | वायुमंडलीय | 15.0 | 980 | 200 (डीज़ल) | वायु-ठंडा | 7000*2200*2200 | 8500 |
| 6 | डब्ल्यू-10/60 | वायु | 600 | वायुमंडलीय | 6.0 | 1330 | 132 (डीज़ल) | वायु-ठंडा | 6000*2200*2200 | 7000 |
प्रोजेक्ट केस
 |  |  |

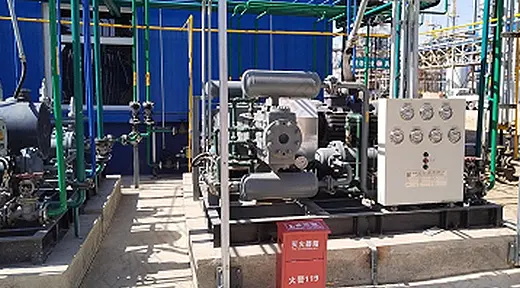

| यूक्रेन परियोजना | शांक्सी यानान 60000 एम3 परियोजना के लिए बीजिंग होंगके किंगनेंग टेक्नोलॉजी कं, लिमिटेड संबद्ध गैस कंप्रेसर | निंग्ज़िया झोंगनेंग नई सामग्री इंजीनियरिंग |
W-10/60 डीजल एयर पिस्टन कंप्रेसर मुख्य रूप से तेल क्षेत्र संचालन, पाइपलाइन दबाव परीक्षण, पाइपलाइन स्वीपिंग और गैस लिफ्ट परियोजनाओं जैसे उच्च दबाव वाले वायु अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह फ़ील्ड संचालन के लिए एक स्वतंत्र संपीड़ित वायु स्रोत प्रदान करता है जहां विश्वसनीय उच्च दबाव वायु आपूर्ति की आवश्यकता होती है।
डीजल-चालित डिज़ाइन W-10/60 को बाहरी विद्युत शक्ति पर निर्भर हुए बिना संचालित करने की अनुमति देता है। यह बाहरी परियोजनाओं, दूरस्थ कार्य क्षेत्रों और क्षेत्रीय अनुप्रयोगों के लिए उपयुक्त है जहां बिजली आपूर्ति की स्थिति सीमित है।
W-10/60 हवा को संपीड़न माध्यम के रूप में उपयोग करता है, जिसकी प्रवाह दर 10m³/मिनट और डिस्चार्ज दबाव 6MPa.G है । कंप्रेसर 155kW पर रेटेड YC6A210L-D20 डीजल इंजन से लैस है और W-टाइप रिसीप्रोकेटिंग पिस्टन संरचना को अपनाता है।
डब्ल्यू-प्रकार सिलेंडर लेआउट ऑपरेशन के दौरान यांत्रिक संतुलन को बेहतर बनाने में मदद करता है, जबकि तीन-चरण संपीड़न संरचना कंप्रेसर को चरणों के बीच नियंत्रित संपीड़न स्थितियों के साथ उच्च निर्वहन दबाव प्राप्त करने में सक्षम बनाती है।
हाँ। W-10/60 पाइपलाइन दबाव परीक्षण, पाइपलाइन स्वीपिंग और स्थिर उच्च दबाव वायु आपूर्ति की आवश्यकता वाली अन्य औद्योगिक रखरखाव परियोजनाओं के लिए उपयुक्त है।
हाँ। डीजल इंजन ड्राइव W-10/60 को दूरदराज के क्षेत्रों में स्वतंत्र रूप से संचालित करने की अनुमति देता है और तेल क्षेत्र और अन्य बाहरी औद्योगिक अनुप्रयोगों के लिए एक लचीला उच्च दबाव वायु समाधान प्रदान करता है।
