| मात्रा: | |
|---|---|

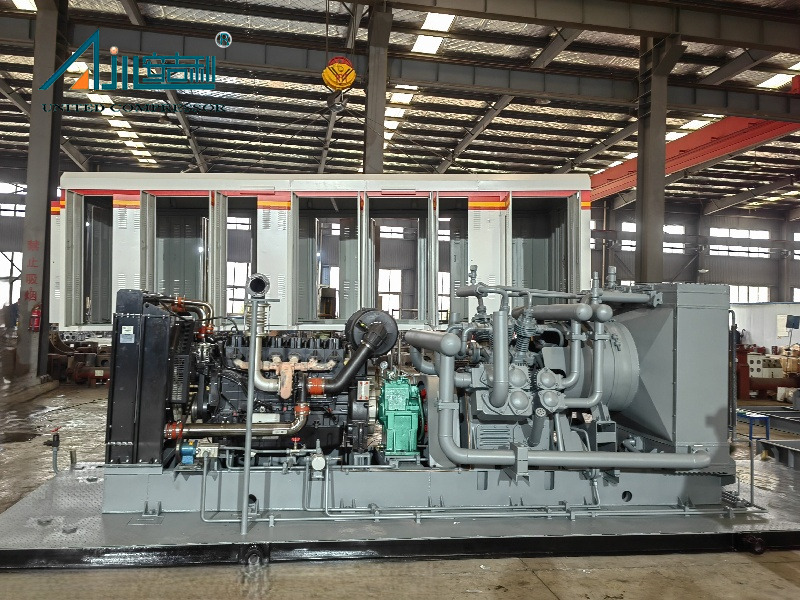

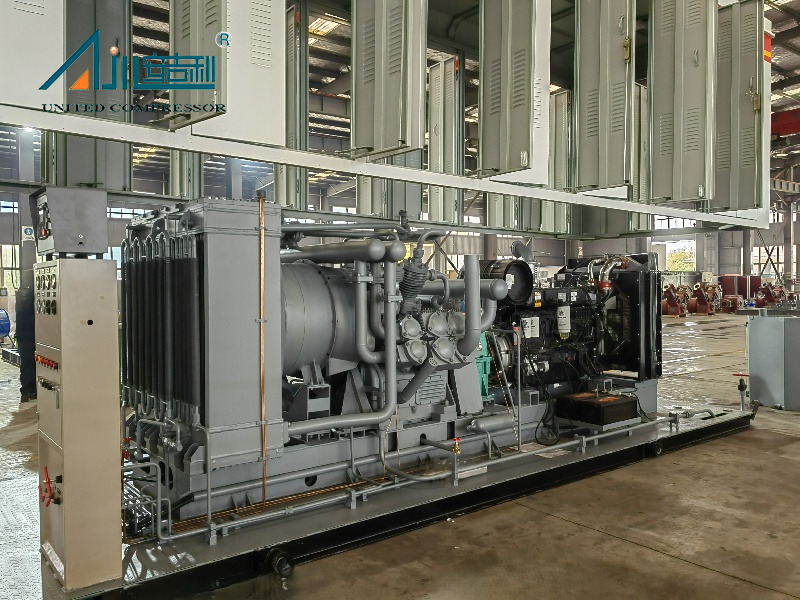

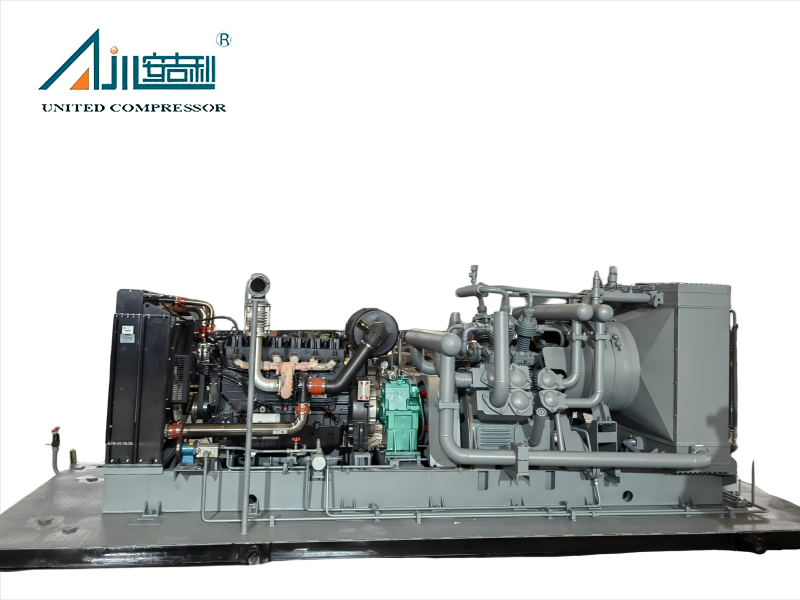

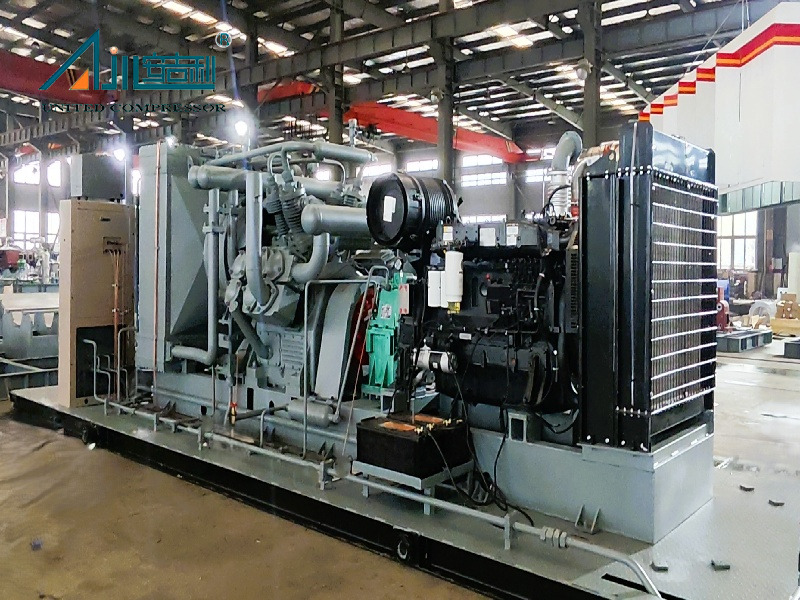

एसएफ -10/250 स्किड-माउंटेड एयर कंप्रेसर एक उच्च-प्रदर्शन औद्योगिक समाधान है जो उच्च दबाव वाले वायु आपूर्ति अनुप्रयोगों की मांग के लिए इंजीनियर है। के साथ डिज़ाइन किया गया सटीक इंजीनियरिंग और उन्नत शीतलन प्रौद्योगिकी , यह जटिल और कठोर औद्योगिक वातावरण में स्थिर, विश्वसनीय और कुशल प्रदर्शन प्रदान करता है-यह उन परियोजनाओं के लिए आदर्श बनाता है जिनके लिए निरंतर और सुसंगत उच्च दबाव वाले वायु स्रोतों की आवश्यकता होती है.
उच्च दबाव क्षमता: 25 mpa.g का एक निकास दबाव प्रदान करता है , पाइपलाइन परीक्षण, पिगिंग, गैस उठाने और अन्य उच्च दबाव इंजीनियरिंग कार्यों की परिचालन आवश्यकताओं को पूरा करता है.
लचीला संचालन: समायोज्य दबाव नियंत्रण ऑपरेटरों को परियोजना की आवश्यकताओं के आधार पर ठीक-ठीक ट्यून सेटिंग्स की अनुमति देता है, बहुमुखी प्रतिभा और ऊर्जा दक्षता सुनिश्चित करता है.
मजबूत प्रदर्शन: एक 145 kW मोटर द्वारा संचालित , सिस्टम लंबे समय तक, निरंतर कार्यभार के दौरान भी शक्तिशाली आउटपुट और स्थिर संचालन सुनिश्चित करता है।
उच्च मात्रा का प्रवाह: 100% शुद्ध हवा की 10 m g/मिनट की प्रक्रियाएं , जिससे यह मध्यम के लिए बड़े पैमाने पर औद्योगिक संचालन के लिए उपयुक्त हो जाता है.
प्लग-एंड-प्ले डिज़ाइन: वायुमंडलीय इनलेट दबाव और तापमान पर संचालित होता है , अतिरिक्त पूर्व-उपचार उपकरणों की आवश्यकता को कम करता है और ऑन-साइट इंस्टॉलेशन और ऑपरेशन को सरल बनाता है।
SF-10/250 कंप्रेसर का व्यापक रूप से उद्योगों में उपयोग किया जाता है, जिसमें शामिल हैं:
पाइपलाइन दबाव परीक्षण और पिगिंग
तेल क्षेत्र विकास में गैस लिफ्ट संचालन
औद्योगिक परियोजनाओं को दबाव में उच्च मात्रा वाली हवा की आवश्यकता होती है।
अन्य इंजीनियरिंग अनुप्रयोग और औद्योगिक क्षेत्र जो स्थिर, उच्च दबाव वाली संपीड़ित हवा की मांग करते हैं।
एक से लैस पूर्ण एयर-कूल्ड डिज़ाइन , एसएफ -10/250 कूलर और कंप्रेसर सिलेंडर दोनों के लिए कुशल गर्मी अपव्यय सुनिश्चित करता है।
कूलिंग असेंबली में एक हाई-स्पीड फैन (1980 आर/मिनट) , कूलर और सुरक्षात्मक एयर डक्ट कवर है।
फैन ड्राइव विश्वसनीय पावर ट्रांसमिशन के लिए एक बेल्ट-चालित प्रणाली का उपयोग करता है, जिसमें स्थिर संचालन के लिए आसान तनाव समायोजन होता है ।
प्रमुख घटक नंबर 4 कैल्शियम-आधारित ग्रीस का उपयोग करके आसान रखरखाव के लिए से सुसज्जित हैं सीधे-थ्रू प्रेशर ग्रीस कप , जो सभी चलती भागों के सुचारू संचालन को सुनिश्चित करते हैं।
दक्षता, स्थायित्व और अनुकूलनशीलता में एसएफ -10/250 एक्सेल :
ऊर्जा दक्षता: अनुकूलित संपीड़न प्रौद्योगिकी और बिजली मिलान संतुलन ऊर्जा उपयोग और आउटपुट। पहुंचाते समय , यह 10 m and/मिनट वायु प्रवाह और 25 mpa.g निकास दबाव तक समान मॉडल की तुलना में दीर्घकालिक ऊर्जा लागत को 8-12% तक कम कर देता है।
स्थायित्व: महत्वपूर्ण घटक प्रीमियम, पहनने-प्रतिरोधी सामग्री के साथ बनाए जाते हैं। सिलेंडर गर्मी-प्रतिरोधी ग्रे कच्चा लोहा का उपयोग करते हैं , जबकि जाली स्टील क्रैंकशाफ्ट असाधारण तन्य शक्ति प्रदान करता है, उच्च गति वाले संचालन के दौरान स्थिरता सुनिश्चित करता है।
दोहरे-चिकनाई प्रणाली: सिलेंडर की दीवारों और मुख्य बीयरिंगों के लिए यह दोहरी प्रणाली छप स्नेहन के साथ उच्च-लोड घटकों (जैसे रॉड बीयरिंग और पिस्टन पिन को जोड़ने) के लिए दबाव स्नेहन को जोड़ती है । तेल परिवर्तन आवृत्ति और रखरखाव डाउनटाइम को कम करते हुए एकल-चिकनाई प्रणालियों की तुलना में सेवा जीवन को 30% तक बढ़ाती है।
आसान स्थापना: एकीकृत स्किड-माउंटेड डिज़ाइन जटिल ऑन-साइट असेंबली को समाप्त करता है। केवल सरल पाइप और विद्युत कनेक्शन की आवश्यकता होती है, जो 4-6 घंटे के भीतर कमीशन को सक्षम करता है और समय और श्रम लागत को बचाता है।
गतिशीलता: कॉम्पैक्ट आयाम सड़क, रेल, या कंटेनर शिपमेंट के माध्यम से आसान परिवहन के लिए अनुमति देते हैं, तेल क्षेत्र, निर्माण स्थलों और अन्य मांग वाले वातावरण में परियोजनाओं की गतिशीलता आवश्यकताओं को पूरा करते हैं।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
सभी मुख्य घटक- कंप्रेसर यूनिट, युग्मन, 145 kW Y315M2-6 मुख्य मोटर, Y100L1-4 तेल पंप मोटर, पाइपिंग सिस्टम, नियंत्रण उपकरण, विद्युत सिस्टम, और सहायक उपकरणों सहित एक एकीकृत स्किड बेस पर पूर्व- स्थापित । यह कॉम्पैक्ट, संतुलित लेआउट उच्च लोड-असर क्षमता सुनिश्चित करता है, ऑपरेशन के दौरान कंपन से संबंधित विस्थापन को कम करता है, और समग्र संरचनात्मक स्थिरता को बढ़ाता है।
परिचालन विश्वसनीयता में और सुधार करने के लिए , इकाई एक समर्पित पूर्ण एयर-कूलिंग प्रणाली को अपनाती है । कूलिंग असेंबली-एक उच्च-दक्षता वाले प्रशंसक, मल्टी-चैनल कूलर, और संलग्न एयर डक्ट कवर -एनेरसर्स कुशल गर्मी अपव्यय को कूलर और कंप्रेसर सिलेंडर दोनों के लिए संलग्न करता है। में एक बेल्ट के माध्यम से कंप्रेसर क्रैंकशाफ्ट द्वारा संचालित प्रशंसक, 1980 आर/मिनट स्थिर पावर ट्रांसमिशन और इष्टतम शीतलन प्रदर्शन के लिए लगातार बेल्ट की जकड़न बनाए रखने के लिए एक समायोज्य तनाव प्रणाली की सुविधा देता है।
स्नेहन के लिए, सीधे-थ्रू प्रेशर ग्रीस कप टेंशन चरखी, ग्रंथि, और फैन पुली आवास पर स्थापित किए जाते हैं, जिससे नंबर 4 कैल्शियम-आधारित ग्रीस के आसान इंजेक्शन की अनुमति मिलती है ताकि चलती भागों को सुचारू रूप से चिकनाई और शुष्क घर्षण के कारण पहनने से रोका जा सके।
एक प्रमुख संरचनात्मक लाभ स्वतंत्र सिलेंडर सुरक्षा डिजाइन है , जो सिलेंडर को स्नेहन प्रणाली से अलग करता है। यह संपीड़ित हवा के तेल संदूषण को रोकता है- तेल-संवेदनशील संचालन के लिए एक आवश्यक विशेषता , जैसे कि पाइपलाइन दबाव परीक्षण और गैस लिफ्ट अनुप्रयोग.
उच्च शक्ति वाले ग्रे कच्चा लोहा क्रैंककेस दोहरे कार्य करता है:
स्थिर स्नेहन आपूर्ति के लिए एक सील तेल जलाशय के रूप में कार्य करना
साइड निरीक्षण बंदरगाहों, एक वास्तविक समय के तेल स्तर के गेज और दबाव को संतुलित करने और लीक को रोकने के लिए एक सांस-सुसज्जित भराव पोर्ट के साथ सुविधाजनक रखरखाव पहुंच प्रदान करना ।
यह विचारशील डिजाइन दैनिक रखरखाव को काफी सरल बनाता है और उपकरण को बढ़ाता है।
 |  |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |

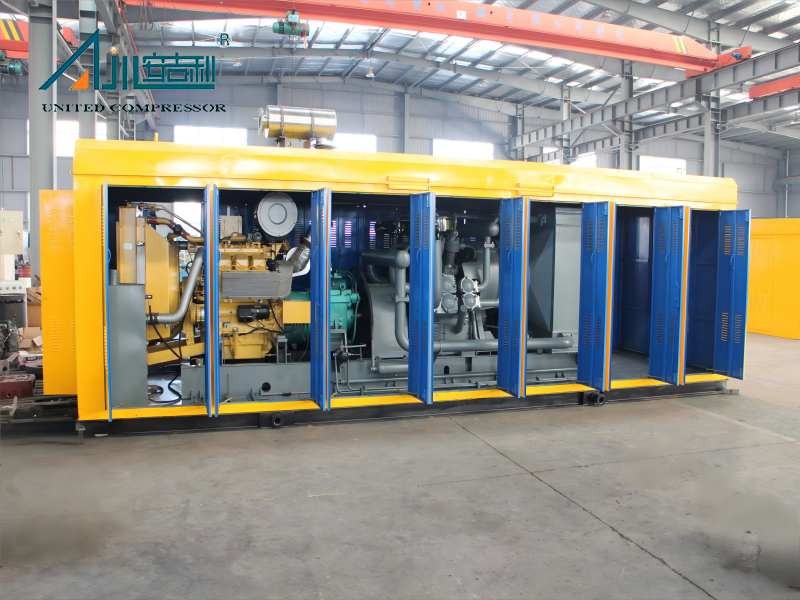

| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | इनलेट प्रेशर (MPA.G) | निकास दबाव (mpa.g) | गति (आर/मिनट) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) |
| 1 | एसएफ -10/250 | वायु | 600 | वायुमंडलीय | 25.0 | 1330 | 258.5 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 2 | एसएफ -10/150 | वायु | 600 | वायुमंडलीय | 15.0 | 1330 | 258.5 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 3 | एसएफ -7.5/250 | वायु | 450 | वायुमंडलीय | 25.0 | 980 | 160 (डीजल) | हवा का | 6500*2200*2200 | 7000 |
| 4 | एसएफ -7.5/150 | वायु | 450 | वायुमंडलीय | 15.0 | 980 | 132 (डीजल) | हवा का | 6500*2200*2200 | 7000 |
| 5 | एसएफ -8.5/250 | वायु | 510 | वायुमंडलीय | 15.0 | 980 | 200 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 6 | डब्ल्यू -10/60 | वायु | 600 | वायुमंडलीय | 6.0 | 1330 | 132 (डीजल) | हवा का | 6000*2200*2200 | 7000 |
परियोजना का मामला
 |  |  |
| आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड | Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। |
एसएफ -10/250 (वीचाई डीजल जनरेटर) एक अत्यधिक बहुमुखी समाधान है जिसे औद्योगिक वातावरण की मांग के लिए डिज़ाइन किया गया है। इसके अनुप्रयोग पेट्रोकेमिकल्स (जैसे एथिलीन उत्पादन संयंत्र), ऊर्जा (तेल क्षेत्र संचालन और गैस प्रसंस्करण सहित), विनिर्माण (उच्च दबाव टूलिंग के लिए), और बुनियादी ढांचे (जैसे पाइपलाइन परीक्षण और रखरखाव) के रूप में फैले हुए हैं। इस मॉडल में प्रदर्शन और विश्वसनीयता का एक सिद्ध ट्रैक रिकॉर्ड है, जिसे सफलतापूर्वक प्रमुख परियोजनाओं में तैनात किया गया है , जहां यह लगातार जटिल परिचालन परिस्थितियों में स्थिर, उच्च दबाव वाली हवा को वितरित करता है।
इसके के लिए धन्यवाद तेल-मुक्त स्नेहन प्रणाली और न्यूनतम पहनने वाले घटकों , एसएफ -10/250 को पारंपरिक कंप्रेशर्स की तुलना में रूटीन इंस्पेक्शन- जैसे कि काफी कम रखरखाव की आवश्यकता होती है। फ़िल्टर रिप्लेसमेंट और ऑयल लेवल चेक -are ने प्रत्येक 3,000 ऑपरेटिंग घंटों की सिफारिश की , जबकि प्रमुख ओवरहाल को आमतौर पर केवल 15,000 से 20,000 घंटे के बाद ही आवश्यक होता है , जो परिचालन तीव्रता और साइट की स्थितियों के आधार पर होता है।
हाँ। एसएफ -10/250 (डीजल जनरेटर) चरम परिचालन स्थितियों में के लिए अनुकूलनशीलता के लिए इंजीनियर है । उच्च तापमान वाले क्षेत्रों , इसे उन्नत एयर-कूलिंग सिस्टम से सुसज्जित किया जा सकता है जिसमें बढ़ी हुई गर्मी अपव्यय है। में , आर्द्र या संक्षारक वातावरण एंटी-रस्ट कोटिंग्स और सील प्रोटेक्टिव केबिन जैसे विकल्प उपलब्ध हैं। अपनी विशिष्ट पर्यावरणीय चुनौतियों के लिए एक समाधान को अनुकूलित करने के लिए हमारी तकनीकी टीम से संपर्क करें ।
