| मात्रा: | |
|---|---|

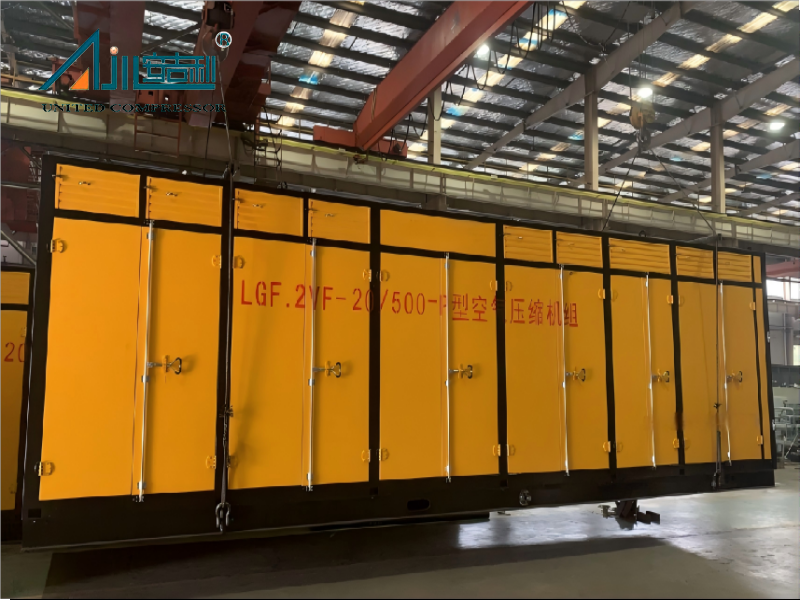

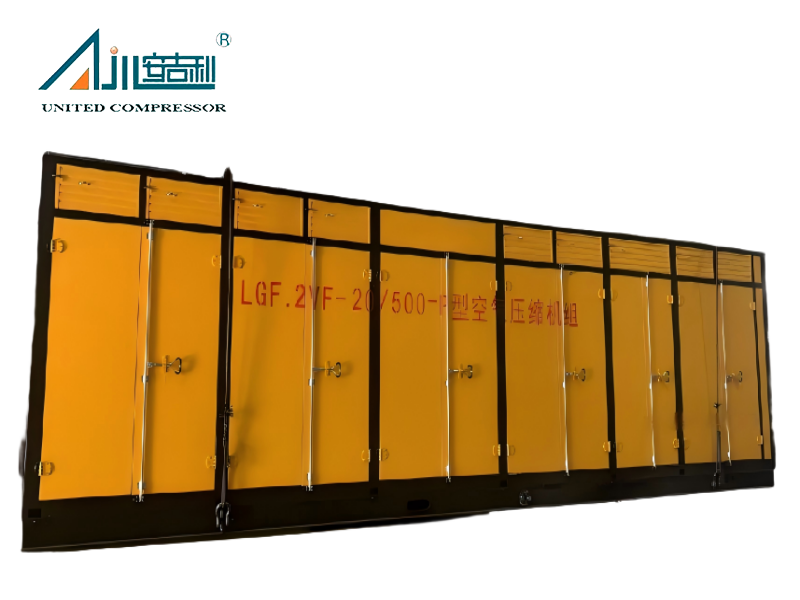

LGF -2VF-20-500-P स्क्रू-पिस्टन टेंडेम हाई-प्रेशर एयर कंप्रेसर अपनी नवीन दोहरी-संपीड़न तकनीक के माध्यम से औद्योगिक वायु आपूर्ति को फिर से परिभाषित करता है। प्राथमिक संपीड़न के लिए एक स्क्रू कंप्रेसर और अंतिम दबाव के लिए एक पिस्टन बूस्टर के संयोजन से, यह इकाई ऊर्जा खपत को कम करते हुए असाधारण दक्षता और दबाव आउटपुट प्राप्त करती है। उच्च-मांग, स्थान-बाधित वातावरण के लिए तैयार, यह 50MPa (500bar) दबाव और 20Nm³/मिनट वायु प्रवाह प्रदान करता है, जिसमें हवा की शुद्धता तेल अवशेष ≤ 0.001ppm तक पहुंचती है । इसका कॉम्पैक्ट स्किड-माउंटेड डिज़ाइन और कम शोर वाला ऑपरेशन इसे पेट्रोकेमिकल प्रसंस्करण से लेकर सटीक विनिर्माण तक के उद्योगों के लिए आदर्श बनाता है, जहां विश्वसनीयता, वायु गुणवत्ता और पदचिह्न दक्षता महत्वपूर्ण हैं।
• हाइब्रिड संपीड़न प्रक्रिया : स्क्रू कंप्रेसर पहले परिवेशी वायु को 15बार तक बढ़ाता है , फिर वी-प्रकार पिस्टन कंप्रेसर इसे 50 एमपीए तक बढ़ा देता है, जिससे सिंगल-स्टेज पिस्टन कंप्रेसर की तुलना में ऊर्जा खपत 25% कम हो जाती है।
• लगातार वायु प्रवाह : एक स्थिर 20Nm³/मिनट (706CFM) प्रवाह दर प्रदान करता है, जो दबाव में उतार-चढ़ाव के बिना कई उच्च दबाव वाले उपकरणों या उत्पादन लाइनों के निरंतर संचालन का समर्थन करता है।
• ऊर्जा दक्षता : वैरिएबल स्पीड ड्राइव (वीएसडी) तकनीक से लैस है जो हवा की मांग से मेल खाने के लिए मोटर की गति को समायोजित करती है, जिससे निष्क्रिय ऊर्जा बर्बादी में 30% तक की कमी आती है। .
• तेल मुक्त वायु आपूर्ति : आईएसओ 8573-1 कक्षा 0 मानकों को पूरा करते हुए, तेल अवशेष ≤ 0.001 पीपीएम और -23 ℃ का दबाव ओस बिंदु प्राप्त करने के लिए एक बहु-चरण शुद्धिकरण प्रणाली (वायु-जल विभाजक, तेल हटाने फिल्टर और ड्रायर) को एकीकृत करता है।
• टिकाऊ घटक : स्क्रू अनुभाग 10 साल की सेवा जीवन के साथ कठोर स्टील रोटर्स का उपयोग करता है, जबकि पिस्टन अनुभाग में पहनने के लिए प्रतिरोधी रिंग होते हैं जो रखरखाव आवृत्ति को 40% तक कम कर देते हैं। .
• स्थिर संचालन : एंटी-वाइब्रेशन माउंट और एकीकृत कूलिंग सिस्टम अंतर-चरण तापमान को 80℃ से नीचे रखते हैं , घटक जीवन को बढ़ाते हैं और डाउनटाइम को कम करते हैं।
• कॉम्पैक्ट फ़ुटप्रिंट : एकीकृत स्किड-माउंटेड डिज़ाइन अलग-अलग स्क्रू और पिस्टन सिस्टम की तुलना में इंस्टॉलेशन स्थान को 30% तक कम कर देता है, जो संकीर्ण फैक्ट्री गलियारे या अपतटीय प्लेटफार्मों में फिट होता है।
• कम शोर प्रदर्शन : पूरी तरह से संलग्न घटक आवास और ध्वनि-रोधी सामग्री शोर को ≤ 75dB तक सीमित करती है , जो शहरी विनिर्माण सुविधाओं के लिए कार्यस्थल शोर नियमों के अनुरूप है।
• आसान रखरखाव : क्षैतिज घटक लेआउट सिलेंडर हेड, वाल्व और फिल्टर तक पूर्ण पहुंच प्रदान करता है, जिससे ऊर्ध्वाधर डिजाइन की तुलना में रखरखाव का समय 50% कम हो जाता है।
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
| |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | इनलेट प्रेशर (MPA.G) | निकास दबाव (mpa.g) | गति (आर/मिनट) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) |
| 1 | एसएफ -10/250 | वायु | 600 | वायुमंडलीय | 25.0 | 1330 | 258.5 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 2 | एसएफ -10/150 | वायु | 600 | वायुमंडलीय | 15.0 | 1330 | 258.5 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 3 | एसएफ -7.5/250 | वायु | 450 | वायुमंडलीय | 25.0 | 980 | 160 (डीजल) | हवा का | 6500*2200*2200 | 7000 |
| 4 | एसएफ -7.5/150 | वायु | 450 | वायुमंडलीय | 15.0 | 980 | 132 (डीजल) | हवा का | 6500*2200*2200 | 7000 |
| 5 | एसएफ -8.5/250 | वायु | 510 | वायुमंडलीय | 15.0 | 980 | 200 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 6 | डब्ल्यू -10/60 | वायु | 600 | वायुमंडलीय | 6.0 | 1330 | 132 (डीजल) | हवा का | 6000*2200*2200 | 7000 |

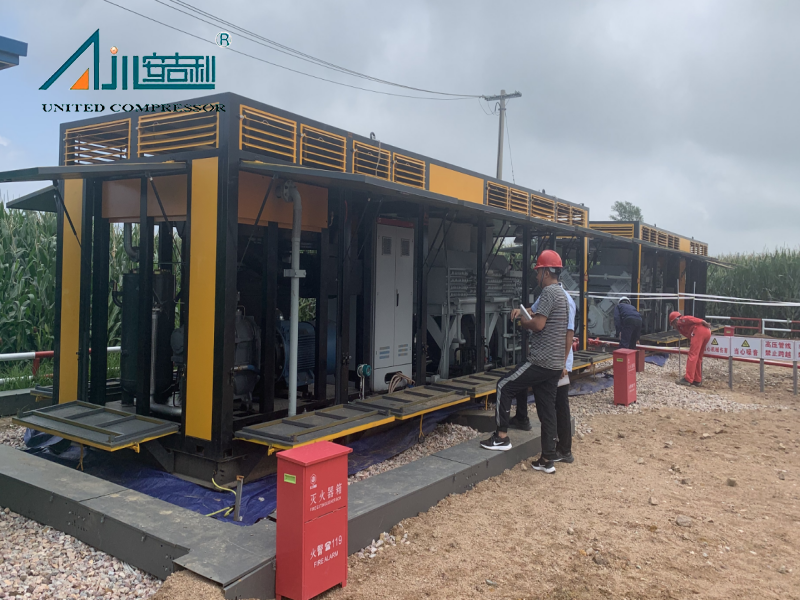

परियोजना का मामला
 |  |  |
| यूक्रेन प्रोजेक्ट | Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर | Ningxia Zhongneng नई सामग्री इंजीनियरिंग |
स्क्रू कंप्रेसर न्यूनतम ऊर्जा हानि के साथ कम दबाव, उच्च प्रवाह संपीड़न में उत्कृष्टता प्राप्त करता है, जबकि पिस्टन कंप्रेसर उच्च दबाव बढ़ाने में माहिर है। श्रम का यह विभाजन प्रति चरण संपीड़न अनुपात को कम करता है, जिससे गर्मी उत्पादन और ऊर्जा खपत एकल-चरण पिस्टन कम्प्रेसर की तुलना में यह डिज़ाइन पिस्टन घटकों पर घिसाव को भी कम करता है, जिससे उनका जीवनकाल बढ़ जाता है। 25% कम हो जाती है।
स्क्रू रोटर असेंबली को हर 10,000 ऑपरेटिंग घंटों में निरीक्षण की आवश्यकता होती है , जबकि पिस्टन रिंग और वाल्व को हर 8,000 घंटों में प्रतिस्थापन की आवश्यकता होती है । वायु शोधन फिल्टर (तेल हटाने, कण हटाने) को हर वायु गुणवत्ता बनाए रखने के लिए वीएसडी मोटर को हर 2,000 घंटे में बदला जाना चाहिए। 5,000 घंटे में नियमित रखरखाव की आवश्यकता होती है .
हाँ। हम वैकल्पिक उन्नयन की पेशकश करते हैं, जिसमें कण हटाने के लिए एक HEPA फ़िल्टर (0.1μm तक) और कम ओस बिंदु ( -40 ℃ जितना कम ) के लिए एक आणविक छलनी ड्रायर शामिल है। ये अनुकूलन फार्मास्यूटिकल्स या इलेक्ट्रॉनिक्स जैसे उद्योगों के लिए उपयुक्त हैं जिनके लिए सख्त वायु शुद्धता मानकों की आवश्यकता होती है।
कंप्रेसर को एक सपाट, भार वहन करने वाली सतह (न्यूनतम 500 किग्रा/वर्ग मीटर ) और 380V/3-चरण बिजली आपूर्ति की आवश्यकता होती है। बाहरी स्थापना के लिए, एक मौसमरोधी कवर की सिफारिश की जाती है, लेकिन यूनिट को धूल और पानी प्रतिरोध के लिए IP54 रेटिंग दी गई है। के शीतलन वायु प्रवाह की आवश्यकता होती है। इष्टतम ऑपरेटिंग तापमान बनाए रखने के लिए 150m³/मिनट
