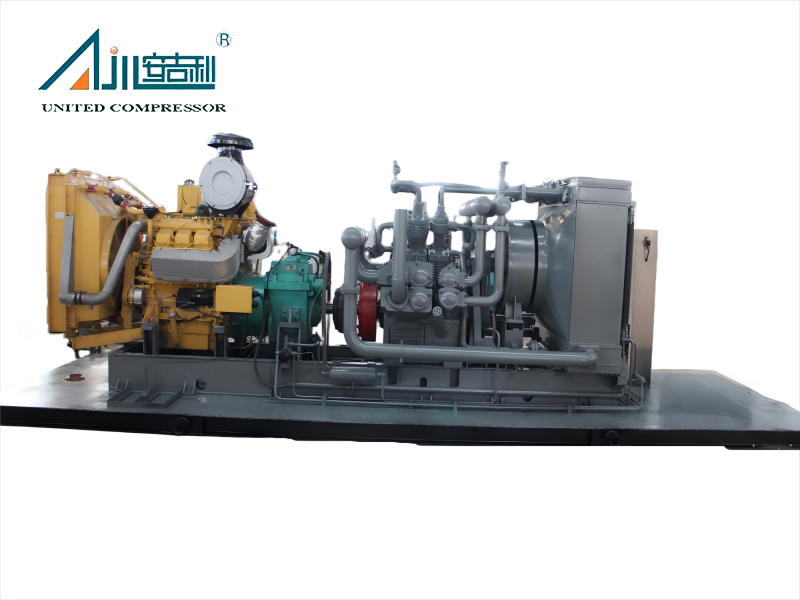

यह एसएफ -10/250 स्किड-माउंटेड एयर कंप्रेसर पेशेवर इंजीनियरिंग परिदृश्यों के लिए विकसित एक उच्च गुणवत्ता वाले औद्योगिक उपकरण है। उच्च दबाव वाली गैस आपूर्ति की कठोर मांगों को पूरा करने के लिए एक समाधान के रूप में, यह विश्वसनीय संरचनात्मक डिजाइन, कुशल शीतलन प्रौद्योगिकी, और स्थिर बिजली समर्थन को एकीकृत करता है, जो पूरी तरह से औद्योगिक साइटों के जटिल और कठोर परिचालन स्थितियों के लिए अनुकूल है-विशेष रूप से प्रमुख इंजीनियरिंग लिंक में उत्कृष्ट है जो निरंतर और स्थिर उच्च दबाव वाले वायु स्रोतों की आवश्यकता होती है। व्यावहारिकता और बहुमुखी प्रतिभा को ध्यान में रखते हुए, उत्पाद न केवल विशिष्ट उद्योगों की मानक गैस आपूर्ति की जरूरतों को पूरा करता है, बल्कि लचीले दबाव समायोजन की अनुमति देता है, जिससे विविध इंजीनियरिंग संचालन के लिए मजबूत समर्थन प्रदान किया जाता है।
कोर मापदंडों के संदर्भ में, यह कंप्रेसर मध्यम (100% वायु संरचना) के रूप में 10 m g/मिनट की प्रसंस्करण क्षमता के साथ हवा लेता है, जिससे मध्यम-से-बड़े इंजीनियरिंग कार्यों की मात्रा आवश्यकताओं से मेल खाने के लिए गैस की स्थिर आपूर्ति सुनिश्चित होती है। यह वायुमंडलीय इनलेट दबाव और परिवेश इनलेट तापमान पर संचालित होता है, अतिरिक्त दबाव या तापमान पूर्व-उपचार उपकरणों की आवश्यकता को समाप्त करता है और ऑन-साइट ऑपरेशन प्रक्रियाओं को सरल बनाता है। इसका निकास दबाव 25 MPa.g तक पहुंचता है, जो पूरी तरह से ≤25 MPa के नाममात्र दबाव की आवश्यकता वाले परियोजनाओं के काम के दबाव की मांगों को पूरा करता है; इस बीच, यह उपयोगकर्ताओं को वास्तविक आवश्यकताओं के अनुसार कम दबाव में संचालित करने की अनुमति देता है, उच्च लचीलेपन की पेशकश करता है। एक 145 kW मुख्य मोटर (मॉडल: Y315M2-6) द्वारा संचालित, कंप्रेसर शक्तिशाली आउटपुट और परिचालन स्थिरता के बीच एक इष्टतम संतुलन प्राप्त करता है, लंबे समय तक निरंतर संचालन के दौरान भी लगातार प्रदर्शन की गारंटी देता है।
यह एसएफ -10/250 स्किड-माउंटेड एयर कंप्रेसर मुख्य रूप से तेल शोषण में पाइपलाइन दबाव परीक्षण, पाइपलाइन पिगिंग और गैस लिफ्ट जैसी परियोजनाओं के लिए उपयुक्त है। यह राष्ट्रीय अर्थव्यवस्था के अन्य क्षेत्रों में एक वायु स्रोत वाहन के रूप में भी काम कर सकता है, जिसमें 10 मीटर/मिनट की नाममात्र मात्रा प्रवाह दर और ≤25 एमपीए के दबाव की आवश्यकता होती है।
कॉन्फ़िगरेशन के संदर्भ में, पूरी इकाई में कंप्रेसर, युग्मन, Y315M2-6 मुख्य मोटर, Y100L1-4 तेल पंप मोटर, पाइपलाइन प्रणाली, नियंत्रण उपकरण प्रणाली, विद्युत उपकरण और सहायक उपकरण सहित प्रमुख घटक होते हैं, जो ऑपरेटिंग सिस्टम की अखंडता और विश्वसनीयता सुनिश्चित करते हैं।
शीतलन के संदर्भ में, यह एक पूर्ण एयर-कूल्ड डिज़ाइन को अपनाता है। कूलिंग सिस्टम- एक प्रशंसक, कूलर और एयर डक्ट कवर से प्रभावित - कूलर और कंप्रेसर सिलेंडर के लिए गर्मी को हिलाए जाने और विघटित करने के लिए समर्पित है। प्रशंसक में एक प्ररित करनेवाला, व्हील हाउसिंग कवर, पुली, ब्रैकेट, टेंशन पुली और एडजस्टिंग स्क्रू शामिल हैं; यह एक बेल्ट के माध्यम से कंप्रेसर क्रैंकशाफ्ट द्वारा संचालित है, 1980 आर/मिनट की घूर्णी गति के साथ। बेल्ट की जकड़न को समायोजित करने वाले शिकंजा का उपयोग करके समायोजित किया जा सकता है, जो स्थिर बिजली संचरण सुनिश्चित करता है। स्नेहन के लिए, सीधे-थ्रू दबाव ग्रीस कप तनाव चरखी, ग्रंथि और प्रशंसक चरखी आवास पर स्थापित किए जाते हैं, जिससे चलती भागों के सुचारू संचालन को बनाए रखने के लिए ग्रीस गन के साथ नंबर 4 कैल्शियम-आधारित ग्रीस के अलावा की अनुमति मिलती है।
यह एसएफ -10/250 स्किड-माउंटेड एयर कंप्रेसर एक व्यावहारिक एकल-चरण संपीड़न प्रणाली को अपनाता है, जो मध्यम-से-उच्च दबाव वाले औद्योगिक परिदृश्यों की मांगों के अनुरूप है, और इसे पूर्ण एयर-कूल्ड, सिंगल-एक्टिंग पिस्टन कंप्रेसर के रूप में वर्गीकृत किया गया है। इसका प्राथमिक संरचनात्मक लाभ एकीकृत स्किड-माउंटेड डिज़ाइन में निहित है: सभी मुख्य घटक- जिसमें कंप्रेसर, युग्मन, Y315M2-6 मुख्य मोटर, Y100L1-4 ऑयल पंप मोटर, पाइपलाइन सिस्टम, कंट्रोल इंस्ट्रूमेंट सिस्टम, इलेक्ट्रिकल इक्विपमेंट और ऑक्सिलरी डिवाइस शामिल हैं-एक यूनिफाइड स्किड-माउंट बेस पर पूर्व-इंस्टॉल किया गया है। यह लेआउट कॉम्पैक्ट समग्र संरचना, संतुलित वजन वितरण, और मजबूत लोड-असर क्षमता सुनिश्चित करता है, प्रभावी रूप से संचालन के दौरान कंपन के कारण होने वाले घटक विस्थापन के जोखिम को कम करता है और समग्र संरचनात्मक स्थिरता को बढ़ाता है।
परिचालन विश्वसनीयता को और अधिक अनुकूलित करने के लिए, कंप्रेसर एक समर्पित पूर्ण एयर-कूल्ड सिस्टम से लैस है। एक उच्च दक्षता वाले प्रशंसक, मल्टी-चैनल कूलर और संलग्न एयर डक्ट कवर से बना, यह प्रणाली विशेष रूप से कूलर और कंप्रेसर सिलेंडर के गर्मी अपव्यय के लिए डिज़ाइन की गई है। प्रशंसक, एक प्ररित करनेवाला, व्हील हाउसिंग कवर, पुली, ब्रैकेट, टेंशन पुली, और एडजस्टिंग स्क्रू से मिलकर, एक बेल्ट के माध्यम से कंप्रेसर क्रैंकशाफ्ट द्वारा संचालित होता है, जो 1980 आर/मिनट की स्थिर गति से काम कर रहा है। समायोजन शिकंजा बेल्ट की जकड़न के सटीक समायोजन को सक्षम करता है, लगातार बिजली संचरण सुनिश्चित करता है और अपर्याप्त प्रशंसक गति के कारण गर्मी संचय से बचता है। स्नेहन को असर करने के लिए, सीधे-थ्रू प्रेशर ग्रीस कप टेंशन पुली, ग्रंथि, और फैन पुली हाउसिंग पर स्थापित किए जाते हैं-ये एक ग्रीस गन के साथ नंबर 4 कैल्शियम-आधारित ग्रीस के आसान भरने की अनुमति देते हैं, जिससे चलती भागों के निरंतर स्नेहन को सुनिश्चित किया जाता है और सूखी दुर्व्यवहार के कारण पहनने को रोका जाता है।
दक्षता, स्थायित्व और अनुकूलनशीलता इस SF-10/250 स्किड-माउंटेड एयर कंप्रेसर के मुख्य परिचालन मुख्य आकर्षण हैं। ऊर्जा दक्षता के संदर्भ में, कंप्रेसर की संपीड़न प्रणाली और पावर मिलान को वैज्ञानिक रूप से अनुकूलित किया गया है। बिजली स्रोत के रूप में 145 kW Y315M2-6 मुख्य मोटर के साथ, यह आउटपुट पावर और ऊर्जा की खपत के बीच एक आदर्श संतुलन प्राप्त करता है: जबकि 10 m और मिनट की स्थिर प्रसंस्करण क्षमता और 25 mPa.g तक के निकास दबाव को वितरित करते हुए, यह बेमेल शक्ति के कारण होने वाली अत्यधिक ऊर्जा अपशिष्ट से बचता है। इसी तरह के वायु कंप्रेशर्स की तुलना में, यह दीर्घकालिक परिचालन ऊर्जा लागत को लगभग 8-12%तक कम कर देता है, जिससे उद्यमों को मूर्त आर्थिक लाभ मिलते हैं।
स्थायित्व के संदर्भ में, कंप्रेसर उच्च गुणवत्ता वाले घटक चयन और मजबूत संरचनात्मक डिजाइन पर निर्भर करता है। सिलेंडर और क्रैंकशाफ्ट जैसे प्रमुख घटक पहनने-प्रतिरोधी, उच्च शक्ति वाली सामग्री से बने होते हैं: सिलेंडर उत्कृष्ट गर्मी प्रतिरोध और पहनने के प्रतिरोध के साथ ग्रे कच्चा लोहा का उपयोग करता है, जो विरूपण के बिना लंबे समय तक उच्च दबाव वाले संचालन को समझने में सक्षम होता है; क्रैंकशाफ्ट उच्च तन्यता ताकत के साथ जाली स्टील को अपनाता है, उच्च गति वाले रोटेशन के दौरान उत्पन्न यांत्रिक तनाव का प्रभावी ढंग से विरोध करता है। स्नेहन प्रणाली दो कुशल स्नेहन विधियों को एकीकृत करती है: रॉड बिग-एंड बीयरिंग और पिस्टन पिन झाड़ियों को जोड़ने जैसे महत्वपूर्ण घटकों के लिए दबाव स्नेहन, उच्च-लोड भागों को पर्याप्त तेल आपूर्ति सुनिश्चित करना; और सिलेंडर की दीवारों और मुख्य बीयरिंगों के लिए स्प्लैश स्नेहन, व्यापक स्नेहन कवरेज प्राप्त करना। यह दोहरी-चिकनाई डिजाइन न केवल एकल-चिकनाई प्रणालियों की तुलना में प्रमुख घटकों के सेवा जीवन को 30% तक बढ़ाता है, बल्कि तेल परिवर्तनों की आवृत्ति को कम करता है, रखरखाव डाउनटाइम को कम करता है और समग्र परिचालन दक्षता में सुधार करता है।
यह स्वीकार करते हुए कि औद्योगिक आवश्यकताएं अलग-अलग हैं, एसएफ -10/250 (डीजल जनरेटर) को एक गैर-मानक उत्पाद के रूप में पेश किया जाता है, जिसमें विशिष्ट आवश्यकताओं से मेल खाने के लिए उपलब्ध समाधान उपलब्ध हैं। ग्राहक कई संरचनात्मक रूपों (डी-टाइप, एम-टाइप, एस-टाइप, वी-टाइप, आदि), कूलिंग के तरीके (वॉटर-कूल्ड, एयर-कूल्ड, या मिश्रित कूलिंग), और इंस्टॉलेशन प्रकार (फिक्स्ड, मोबाइल, स्किड-माउंटेड या केबिन-प्रकार) से चुन सकते हैं।
ड्राइव विकल्पों में मोटर या डीजल इंजन शामिल हैं, जो विविध बिजली स्रोतों के साथ संगतता सुनिश्चित करते हैं। पैकेजिंग भी अनुकूलन योग्य है, जैसे कि धातु के केबिन, लकड़ी के बक्से, या साउंडप्रूफ केबिन जैसे विकल्पों के साथ, ट्रांजिट या साइट पर पर्यावरणीय आवश्यकताओं के अनुरूप यूनिट की सुरक्षा के लिए। डिजाइन से उत्पादन तक, हमारी टीम ग्राहकों के साथ निकटता से सहयोग करती है ताकि कंप्रेसर को अपने प्रवाह दर, दबाव, शुद्धता और उपयोग वातावरण की मांगों के साथ संरेखित किया जा सके।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
 | |

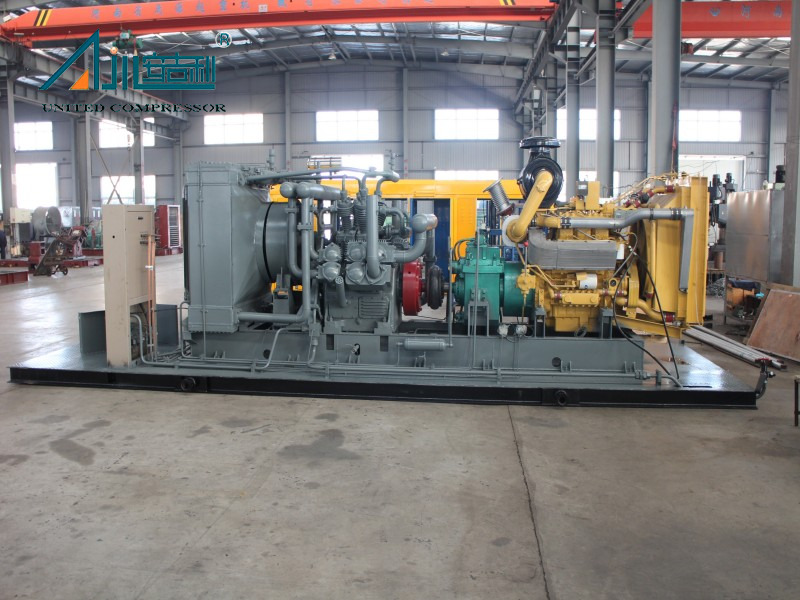

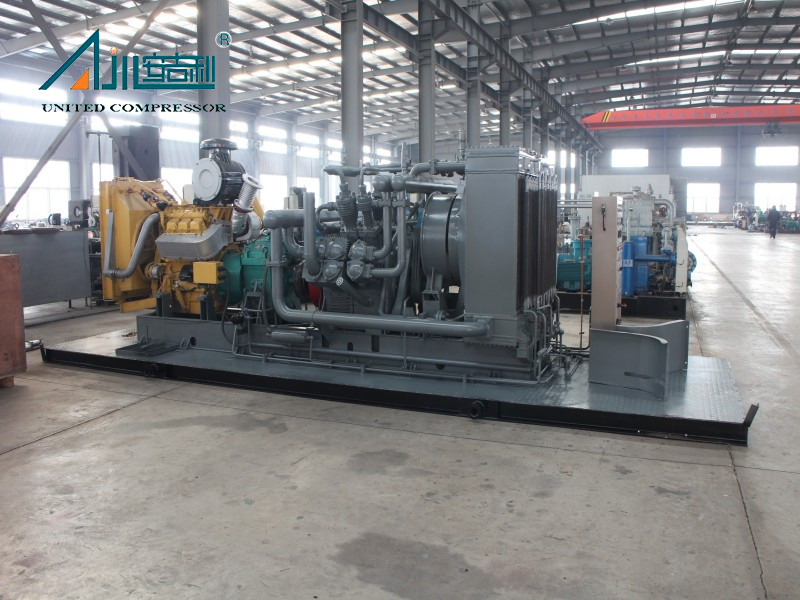

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | इनलेट प्रेशर (MPA.G) | निकास दबाव (mpa.g) | गति (आर/मिनट) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) |
| 1 | एसएफ -10/250 | वायु | 600 | वायुमंडलीय | 25.0 | 1330 | 258.5 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 2 | एसएफ -10/150 | वायु | 600 | वायुमंडलीय | 15.0 | 1330 | 258.5 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 3 | एसएफ -7.5/250 | वायु | 450 | वायुमंडलीय | 25.0 | 980 | 160 (डीजल) | हवा का | 6500*2200*2200 | 7000 |
| 4 | एसएफ -7.5/150 | वायु | 450 | वायुमंडलीय | 15.0 | 980 | 132 (डीजल) | हवा का | 6500*2200*2200 | 7000 |
| 5 | एसएफ -8.5/250 | वायु | 510 | वायुमंडलीय | 15.0 | 980 | 200 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 6 | डब्ल्यू -10/60 | वायु | 600 | वायुमंडलीय | 6.0 | 1330 | 132 (डीजल) | हवा का | 6000*2200*2200 | 7000 |
परियोजना का मामला
 |  |  |
| आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड | Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। |
एसएफ -10/250 (डीजल जनरेटर) उद्योगों में बहुमुखी है, जिसमें पेट्रोकेमिकल्स (जैसे, एथिलीन उत्पादन सुविधाएं), ऊर्जा (ऑयलफील्ड संचालन, गैस प्रसंस्करण), विनिर्माण (उच्च दबाव टूलिंग), और बुनियादी ढांचा (पाइपलाइन रखरखाव) शामिल हैं। इसे लैंज़ो पेट्रोकेमिकल की एथिलीन क्षमता बहाली और कजाकिस्तान के अलीबेक ऑयलफील्ड डेवलपमेंट जैसी परियोजनाओं में सफलतापूर्वक तैनात किया गया है।
इसके तेल-मुक्त स्नेहन डिजाइन और न्यूनतम कमजोर भागों के लिए धन्यवाद, रखरखाव की आवृत्ति पारंपरिक कंप्रेशर्स की तुलना में काफी कम है। रूटीन चेक (फ़िल्टर रिप्लेसमेंट, ऑयल लेवल इंस्पेक्शन) की सिफारिश की जाती है, प्रत्येक 3,000 ऑपरेटिंग घंटे की सिफारिश की जाती है, जिसमें आमतौर पर 15,000-20,000 घंटे के बाद प्रमुख ओवरहाल की आवश्यकता होती है - उपयोग की तीव्रता पर निर्भर करता है।
हाँ। SF-10/250 (डीज़ल जेनरेटर) को चरम स्थितियों के अनुकूल बनाने के लिए इंजीनियर किया गया है। उच्च तापमान वाले क्षेत्रों के लिए, बढ़ी हुई गर्मी अपव्यय के साथ एयर-कूल्ड सिस्टम उपलब्ध हैं; आर्द्र या संक्षारक वातावरण के लिए, जंग रोधी कोटिंग और सीलबंद केबिन जोड़े जा सकते हैं। विशिष्ट पर्यावरणीय चुनौतियों पर चर्चा करने के लिए हमारी टीम से संपर्क करें।
बिल्कुल। इसमें कई पेटेंट हैं, जिसमें एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव (ZL 2017 2 1907021.7), पिस्टन रिंग सपोर्ट डिवाइस (ZL 2018 2 0294776.2), और सिमेट्रिकल बैलेंस कंप्रेसर पिस्टन (ZL 2017 2 1901777.0) शामिल हैं। ये प्रमाणपत्र वैश्विक गुणवत्ता और सुरक्षा मानदंडों के अनुपालन को रेखांकित करते हैं।
