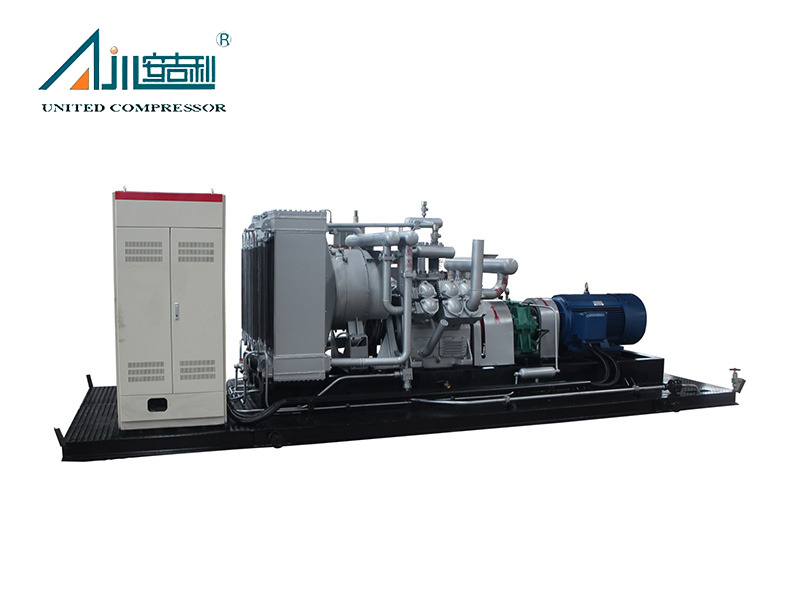

W -10 /60 उच्च दबाव वाली एयर कंप्रेसर एक प्रीमियम इलेक्ट्रिकल मशीनरी उत्पाद है जो बेंगबु यूनाइटेड कंप्रेसर द्वारा निर्मित है, जो एक प्रमुख चीन-आधारित निर्माता है जो उच्च प्रदर्शन वाले संपीड़न प्रणालियों में विशेषज्ञता रखता है। औद्योगिक-ग्रेड अनुप्रयोगों के लिए डिज़ाइन किया गया, यह कंप्रेसर अपनी मजबूत इंजीनियरिंग, दक्षता और विविध परिचालन आवश्यकताओं के अनुकूलता के लिए खड़ा है।
इसके मूल में, W-10 /60 अपने माध्यम (100% वायु संरचना) के रूप में हवा पर संचालित होता है और 10m and / min की प्रसंस्करण क्षमता प्रदान करता है -इसे बड़े पैमाने पर संचालन के लिए आदर्श बनाने के लिए आदर्श एयरफ्लो की आवश्यकता होती है। यह वायुमंडलीय इनलेट दबाव और सामान्य इनलेट तापमान पर कार्य करता है, जबकि प्रभावशाली निकास दबाव को प्राप्त करता है । एक उच्च दबाव वाले औद्योगिक कार्यों के लिए द्वारा संचालित 6MPA.G -A महत्वपूर्ण विनिर्देश के 132kW मुख्य मोटर , यह शक्ति और ऊर्जा दक्षता को संतुलित करता है, जो मांग वाले वातावरण में भी विश्वसनीय प्रदर्शन सुनिश्चित करता है।
यह कंप्रेसर हमारी उच्च दबाव वाली एयर कंप्रेसर श्रृंखला का हिस्सा है, जो विनिर्माण, ऊर्जा, पेट्रोकेमिकल और बुनियादी ढांचे जैसे क्षेत्रों की सेवा के लिए इंजीनियर है। इसकी मॉड्यूलर डिज़ाइन और अनुकूलन योग्य विशेषताएं इसे ऑन-साइट निर्माण से लेकर निरंतर औद्योगिक उत्पादन लाइनों तक, मानक और विशेष परियोजनाओं दोनों के लिए एक बहुमुखी समाधान बनाती हैं।
डब्ल्यू -10 / 60 एक तीन-चरण संपीड़न प्रणाली को अपनाता है, जिसे डब्ल्यू-आकार, एयर-कूल्ड, सिंगल-एक्टिंग पिस्टन कंप्रेसर के रूप में वर्गीकृत किया गया है। एक प्रमुख संरचनात्मक लाभ इसकी सिलेंडर व्यवस्था में निहित है: छह सिलेंडर एक डबल डब्ल्यू-आकार के कॉन्फ़िगरेशन में तैनात होते हैं, जिसमें सिलेंडर कुल्हाड़ियों में 60 ° कोण होता है। यह डिज़ाइन घटकों पर परिचालन तनाव को कम करते हुए संतुलित वजन वितरण सुनिश्चित करता है।
स्थिरता को बढ़ाने के लिए, कंप्रेसर क्रैंकशाफ्ट पर संतुलन भार को एकीकृत करता है, जो प्रभावी रूप से पारस्परिक भागों से जड़ता के क्षणों का मुकाबला करता है - कंपन को कम करने और उपकरणों के जीवनकाल को बढ़ाने के लिए। क्रैंककेस, ग्रे कच्चा लोहा से तैयार किया गया, दोहरे उद्देश्यों को पूरा करता है: आंतरिक घटकों के लिए चिकनाई तेल और आवास महत्वपूर्ण इंटरफेस (तेल नाली बंदरगाहों, तेल स्तर के अवलोकन खिड़कियों और तापमान माप बिंदुओं) को आसान रखरखाव के लिए भंडारण करना।
इसकी डबल-मिडिल-बॉडी संरचना एक और स्टैंडआउट सुविधा है: चरणों (एक स्ट्रोक से अधिक) के बीच पर्याप्त स्थान सुनिश्चित करके, यह तेल को सिलेंडर में रिसने से रोकता है, वायु शुद्धता को बनाए रखता है-संदूषण-मुक्त आउटपुट की आवश्यकता वाले अनुप्रयोगों के लिए एक होना चाहिए।
दक्षता और विश्वसनीयता W-10 /60 के प्रदर्शन के लिए केंद्रीय हैं। यह उच्च ऊर्जा दक्षता का दावा करता है, बिजली के नुकसान को कम करने के लिए तीन चरणों में अनुकूलित संपीड़न अनुपात के साथ। यह समान क्षमता के पारंपरिक कंप्रेशर्स की तुलना में कम परिचालन लागत का अनुवाद करता है।
स्थायित्व अपने न्यूनतम संख्या में कमजोर भागों द्वारा बढ़ाया जाता है। ग्रे कास्ट आयरन या जाली स्टील से बनाया गया सिलेंडर और सिलेंडर सिर, एक तेल-मुक्त स्नेहन डिजाइन का उपयोग करता है-लगातार तेल परिवर्तन की आवश्यकता को कम करता है और रखरखाव डाउनटाइम को कम करता है। कम कंपन और शोर का स्तर (संतुलित संरचनात्मक डिजाइन के माध्यम से प्राप्त) इसे इनडोर और बाहरी दोनों स्थापनाओं के लिए उपयुक्त बनाता है, यहां तक कि शोर-संवेदनशील क्षेत्रों में भी।

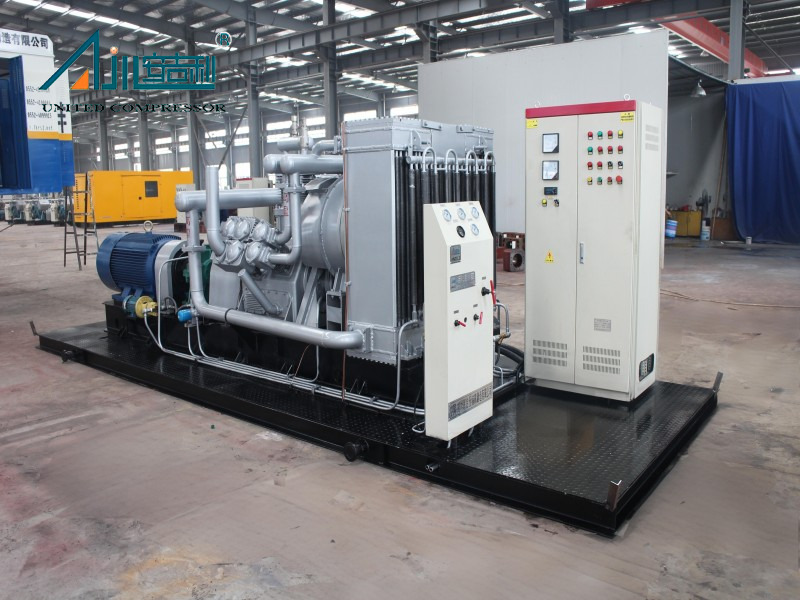

स्थापना और गतिशीलता को सुव्यवस्थित किया जाता है: सभी मुख्य और सहायक उपकरण एक स्किड पर पूर्व-माउंटेड होते हैं, जो त्वरित ऑन-साइट सेटअप के लिए अनुमति देते हैं। यह एकीकृत डिजाइन परिवहन को भी सरल बनाता है, चाहे वह भूमि, समुद्र, या हवा के माध्यम से।
यह मानते हुए कि औद्योगिक आवश्यकताएं अलग-अलग हैं, W-10 /60 को एक गैर-मानक उत्पाद के रूप में पेश किया जाता है, जिसमें विशिष्ट आवश्यकताओं से मेल खाने के लिए उपलब्ध समाधान उपलब्ध हैं। ग्राहक कई संरचनात्मक रूपों (डी-टाइप, एम-टाइप, एस-टाइप, वी-टाइप, आदि), कूलिंग के तरीके (वॉटर-कूल्ड, एयर-कूल्ड, या मिश्रित कूलिंग), और इंस्टॉलेशन प्रकार (फिक्स्ड, मोबाइल, स्किड-माउंटेड या केबिन-प्रकार) से चुन सकते हैं।

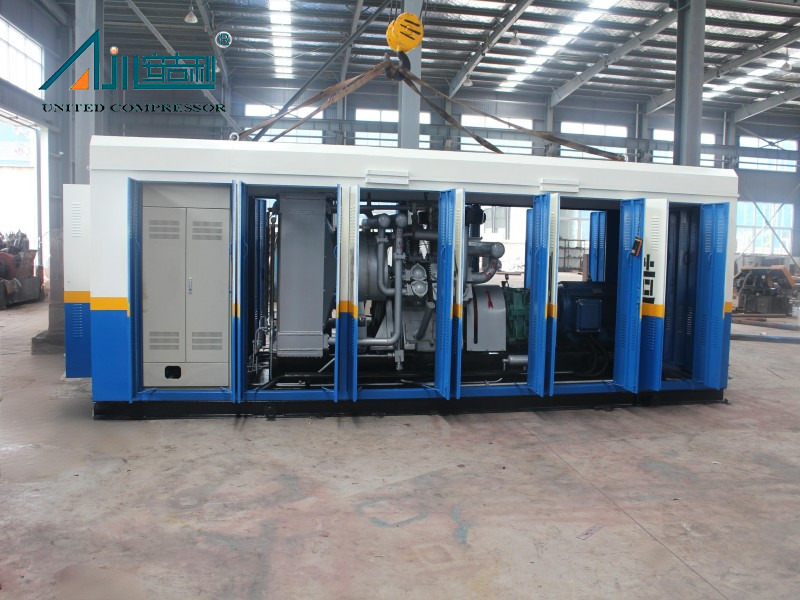

ड्राइव विकल्पों में मोटर या डीजल इंजन शामिल हैं, जो विविध बिजली स्रोतों के साथ संगतता सुनिश्चित करते हैं। पैकेजिंग भी अनुकूलन योग्य है, जैसे कि धातु के केबिन, लकड़ी के बक्से, या साउंडप्रूफ केबिन जैसे विकल्पों के साथ, ट्रांजिट या साइट पर पर्यावरणीय आवश्यकताओं के अनुरूप यूनिट की सुरक्षा के लिए। डिजाइन से उत्पादन तक, हमारी टीम ग्राहकों के साथ निकटता से सहयोग करती है ताकि कंप्रेसर को अपने प्रवाह दर, दबाव, शुद्धता और उपयोग वातावरण की मांगों के साथ संरेखित किया जा सके।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |

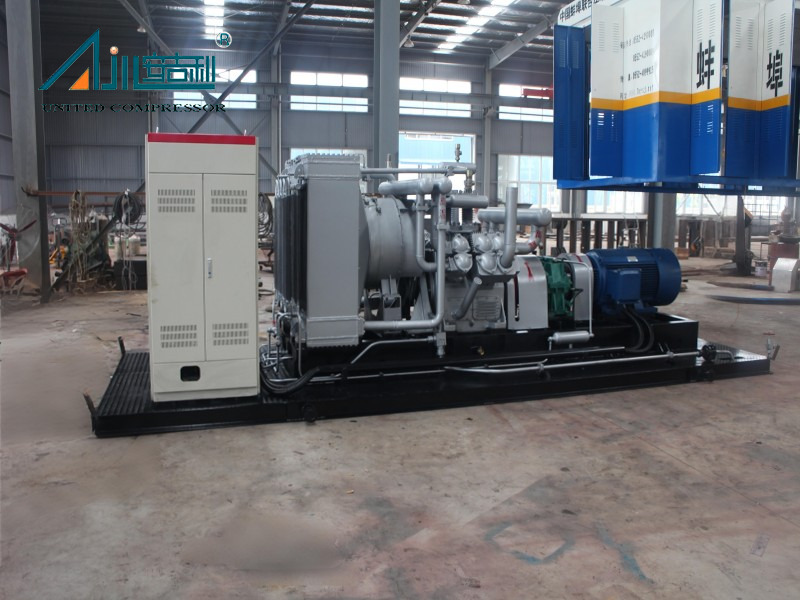

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |

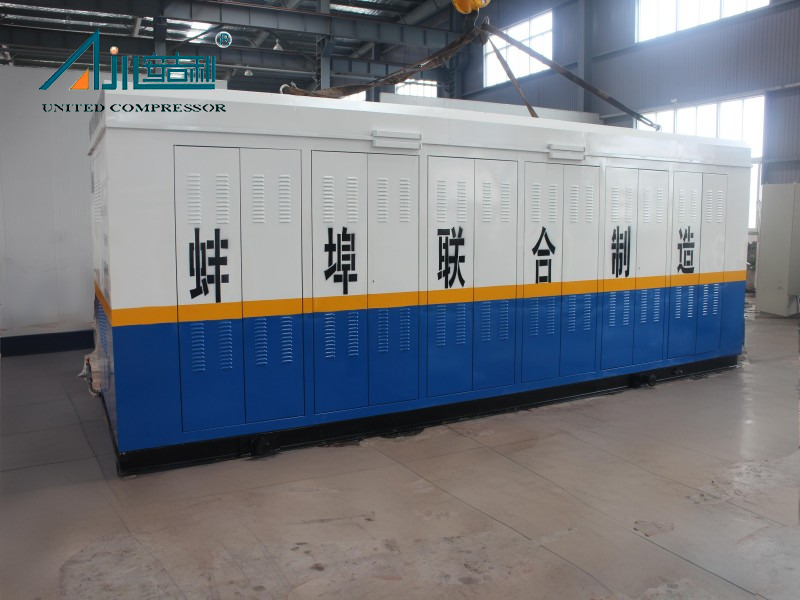

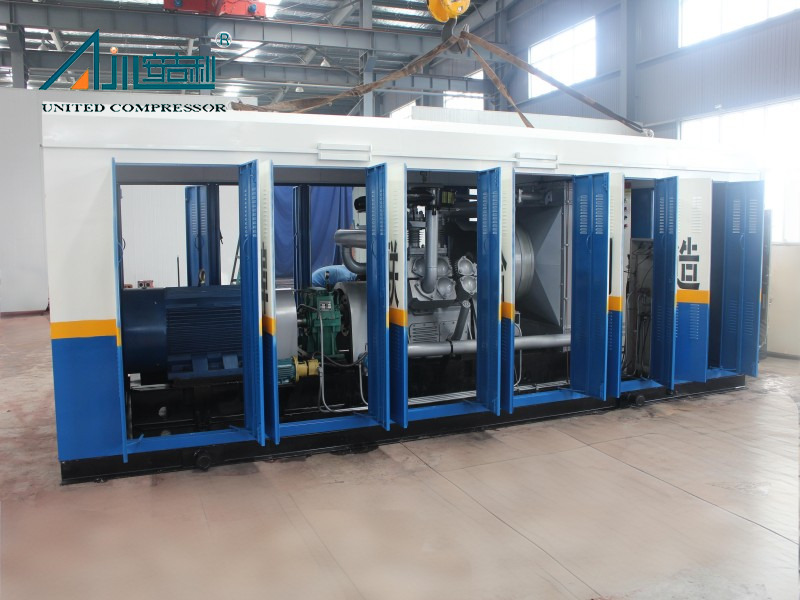

| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | इनलेट प्रेशर (MPA.G) | निकास दबाव (mpa.g) | गति (आर/मिनट) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) |
| 1 | एसएफ -10/250 | वायु | 600 | वायुमंडलीय | 25.0 | 1330 | 258.5 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 2 | एसएफ -10/150 | वायु | 600 | वायुमंडलीय | 15.0 | 1330 | 258.5 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 3 | एसएफ -7.5/250 | वायु | 450 | वायुमंडलीय | 25.0 | 980 | 160 (डीजल) | हवा का | 6500*2200*2200 | 7000 |
| 4 | एसएफ -7.5/150 | वायु | 450 | वायुमंडलीय | 15.0 | 980 | 132 (डीजल) | हवा का | 6500*2200*2200 | 7000 |
| 5 | एसएफ -8.5/250 | वायु | 510 | वायुमंडलीय | 15.0 | 980 | 200 (डीजल) | हवा का | 7000*2200*2200 | 8500 |
| 6 | डब्ल्यू -10/60 | वायु | 600 | वायुमंडलीय | 6.0 | 1330 | 132 (डीजल) | हवा का | 6000*2200*2200 | 7000 |
परियोजना का मामला
 |  |  |
| आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड | Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। |
W -10 /60 उद्योगों में बहुमुखी है, जिसमें पेट्रोकेमिकल्स (जैसे, एथिलीन उत्पादन सुविधाएं), ऊर्जा (ऑयलफील्ड संचालन, गैस प्रसंस्करण), विनिर्माण (उच्च दबाव टूलिंग), और बुनियादी ढांचा (पाइपलाइन रखरखाव) शामिल हैं। इसे लैंज़ो पेट्रोकेमिकल की एथिलीन क्षमता बहाली और कजाकिस्तान के अलीबेक ऑयलफील्ड डेवलपमेंट जैसी परियोजनाओं में सफलतापूर्वक तैनात किया गया है।
इसके तेल-मुक्त स्नेहन डिजाइन और न्यूनतम कमजोर भागों के लिए धन्यवाद, रखरखाव की आवृत्ति पारंपरिक कंप्रेशर्स की तुलना में काफी कम है। रूटीन चेक (फ़िल्टर रिप्लेसमेंट, ऑयल लेवल इंस्पेक्शन) की सिफारिश की जाती है, प्रत्येक 3,000 ऑपरेटिंग घंटे की सिफारिश की जाती है, जिसमें आमतौर पर 15,000-20,000 घंटे के बाद प्रमुख ओवरहाल की आवश्यकता होती है - उपयोग की तीव्रता पर निर्भर करता है।
हाँ। W -10 /60 को चरम स्थितियों के अनुकूल बनाने के लिए इंजीनियर है। उच्च तापमान वाले क्षेत्रों के लिए, बढ़ी हुई गर्मी अपव्यय के साथ एयर-कूल्ड सिस्टम उपलब्ध हैं; आर्द्र या संक्षारक वातावरण के लिए, एंटी-रस्ट कोटिंग्स और सील केबिन को जोड़ा जा सकता है। विशिष्ट पर्यावरणीय चुनौतियों पर चर्चा करने के लिए हमारी टीम से संपर्क करें।
बिल्कुल। इसमें कई पेटेंट हैं, जिसमें एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव (ZL 2017 2 1907021.7), पिस्टन रिंग सपोर्ट डिवाइस (ZL 2018 2 0294776.2), और सिमेट्रिकल बैलेंस कंप्रेसर पिस्टन (ZL 2017 2 1901777.0) शामिल हैं। ये प्रमाणपत्र वैश्विक गुणवत्ता और सुरक्षा मानदंडों के अनुपालन को रेखांकित करते हैं।
