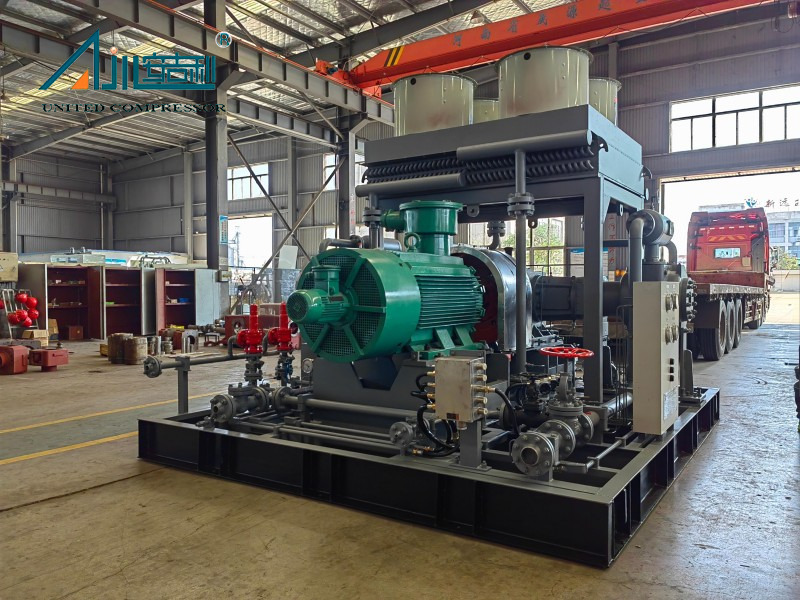

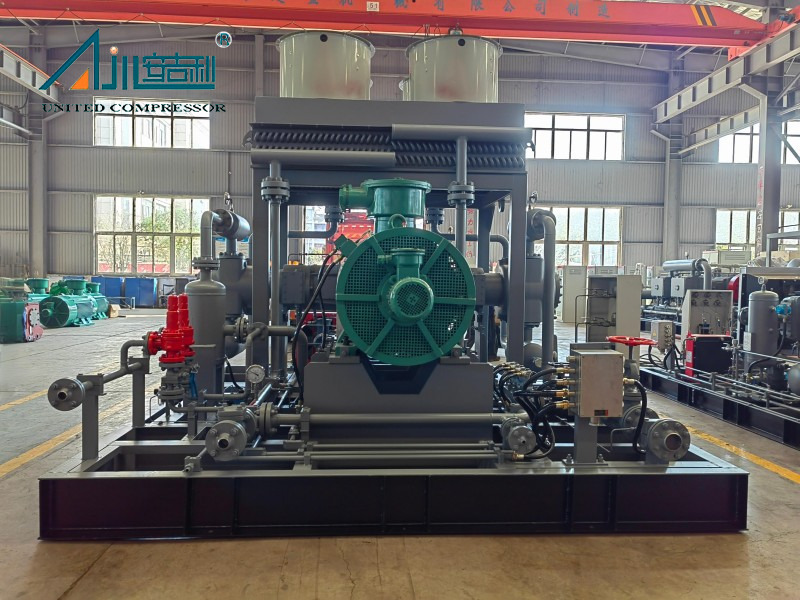

Bengbu United Compressor द्वारा निर्मित DFW -3.7/(8 ~ 12) -52 प्राकृतिक गैस कंप्रेसर , प्राकृतिक गैस प्रसंस्करण और परिवहन की मांग की जरूरतों को पूरा करने के लिए डिज़ाइन किए गए उपकरणों का एक अत्याधुनिक टुकड़ा है। डी-टाइप (सममित संतुलन) कंप्रेसर के रूप में, इसमें पानी-कूल्ड, तेल-मुक्त स्नेहन, और 2-पंक्ति, 3-चरण संपीड़न के साथ एक पारस्परिक पिस्टन डिजाइन है, जो सभी विभिन्न औद्योगिक सेटअप में सहज एकीकरण के लिए एक मॉड्यूलर कॉन्फ़िगरेशन में आपूर्ति की जाती है।
पारंपरिक और अपरंपरागत गैस अनुप्रयोगों दोनों के लिए आदर्श, यह कंप्रेसर 5-7 × 10 × 10⁴nm g/d की प्रसंस्करण क्षमता के साथ असाधारण प्रदर्शन प्रदान करता है , जिससे यह तेल और गैस क्षेत्रों, लंबी दूरी की पाइपलाइनों और शेल गैस/कोयले वाले मीथेन एक्सट्रैक्शन के लिए एक विश्वसनीय विकल्प बन जाता है। यह 0.8 ~ 1.2mpa (g) के इनलेट दबाव के तहत कुशलता से संचालित होता है और चुनौतीपूर्ण परिस्थितियों में भी लगातार आउटपुट सुनिश्चित करने के लिए 200kW मुख्य मोटर द्वारा संचालित 5.2mpa (g) के निकास दबाव को प्राप्त करता है।
लगभग समग्र आयाम के साथ 6000 × 3400 × 2300 मिमी और ~ 15T के वजन के , DFW-3.7/(8 ~ 12) -52 व्यावहारिकता के साथ शक्ति को संतुलित करता है, जिसमें एक स्किड-माउंटेड डिज़ाइन है जो परिवहन और साइट पर स्थापना को सरल करता है। चाहे गैस अच्छी तरह से उत्पादकता को बढ़ावा देना, पाइपलाइन दबाव मुआवजे का समर्थन करना, या कम दबाव से संबंधित गैस को पुनर्प्राप्त करना, यह कंप्रेसर संसाधन अपशिष्ट को कम करने और परिचालन दक्षता को बढ़ाने के लिए एक बहुमुखी समाधान के रूप में खड़ा है।
पीक प्रदर्शन के लिए इंजीनियर, DFW-3.7/(8 ~ 12) -52 उच्च दक्षता और मजबूत विश्वसनीयता का दावा करता है, उत्पादन को अधिकतम करते हुए ऊर्जा की खपत को कम करता है। इसकी तेल-मुक्त स्नेहन प्रणाली स्वच्छ गैस प्रसंस्करण सुनिश्चित करती है, मध्यम संदूषण के जोखिम को समाप्त करती है-पाइपलाइन परिवहन और औद्योगिक उपयोग जैसे अनुप्रयोगों में गैस शुद्धता बनाए रखने के लिए एक महत्वपूर्ण लाभ। कंप्रेसर का स्वचालित ऑपरेशन मैनुअल हस्तक्षेप को कम करता है, मानव त्रुटि के जोखिम को कम करता है और लगातार प्रदर्शन 24/7 सुनिश्चित करता है।
मन में स्थायित्व के साथ डिज़ाइन किया गया, इस कंप्रेसर में कम कमजोर भागों की सुविधा है, जो मरम्मत और प्रतिस्थापन की आवृत्ति को कम करती है। इसका कम कंपन और शोर का स्तर एक सुरक्षित, अधिक आरामदायक कामकाजी वातावरण बनाता है, जबकि सहज ज्ञान युक्त नियंत्रण संचालन और रखरखाव को सीधा बनाता है - यहां तक कि बुनियादी तकनीकी प्रशिक्षण वाली टीमों के लिए भी। उच्च गुणवत्ता वाले ग्रे कच्चा लोहा से तैयार किए गए क्रैंककेस में बिल्ट-इन स्नेहन भंडारण और तेल जल निकासी, तापमान की निगरानी और नियमित निरीक्षण के लिए सुलभ बंदरगाह शामिल हैं, जो कि अपकीप प्रक्रियाओं को सुव्यवस्थित करते हैं।
DFW-3.7/(8 ~ 12) -52 के सभी मुख्य और सहायक घटक एक स्किड-माउंटेड संरचना में एकीकृत होते हैं, जो स्थिर संचालन और सरल परिवहन को सुनिश्चित करते हैं। यह डिज़ाइन जटिल ऑन-साइट असेंबली की आवश्यकता को समाप्त करता है, जो त्वरित स्थापना और कमीशनिंग के लिए अनुमति देता है-परियोजना प्रबंधकों के लिए समय और श्रम लागतों की लागत। चाहे रिमोट ऑयलफील्ड्स या शहरी पाइपलाइन स्टेशनों में तैनात हो, कंप्रेसर विविध वातावरणों के लिए सहजता से अनुकूलित करता है।
एडवांस्ड इंजीनियरिंग द्वारा समर्थित, DFW-3.7/(8 ~ 12) -52 में कई पेटेंट तकनीकों को शामिल किया गया है जो इसके प्रदर्शन और दीर्घायु को बढ़ाते हैं। इनमें एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव (ZL 2017 2 1907021.7), एक पिस्टन रिंग सपोर्ट डिवाइस (ZL 2018 2 0294776.2), सिमेट्रिकल बैलेंस्ड कंप्रेशर्स के लिए एक रेंज पिस्टन (ZL 2017 2 1901777.0), और एक एकीकृत लॉन्ग-शॉर्ट डबल कम्पार्टमेंट (ZL 2018) शामिल हैं। ये नवाचार गुणवत्ता और तकनीकी उत्कृष्टता के लिए इसकी प्रतिबद्धता को रेखांकित करते हैं।
आवेदन क्षेत्र
प्राकृतिक गैस कंप्रेशर्स का उपयोग तेल और गैस क्षेत्र के विकास में किया जाता है, जिसमें गैस अच्छी तरह से उत्पादकता बढ़ाने के लिए प्राकृतिक गैस परिवहन, तेल और गैस पृथक्करण, वेलहेड दबाव, और अन्य प्रक्रियाएं शामिल हैं। उदाहरण के लिए, कम दबाव से संबंधित गैस को बढ़ावा देने और पुनर्प्राप्त करने के लिए एक कंप्रेसर का उपयोग करके, संसाधन अपशिष्ट को कम किया जा सकता है। इसके अलावा, कंप्रेशर्स का उपयोग गैस अच्छी तरह से उत्पादन के लिए भी किया जाता है और अपरंपरागत प्राकृतिक गैस निष्कर्षण जैसे कि शेल गैस और कोयलाबेड मीथेन में इकट्ठा होता है
कंप्रेसर लंबी दूरी की पाइपलाइनों का मुख्य उपकरण है, जो बहु-चरण दबाव के माध्यम से प्राकृतिक गैस के स्थिर परिवहन को सुनिश्चित करता है। उदाहरण के लिए, कंप्रेसर इकाइयों को पाइपलाइन दबाव के नुकसान की भरपाई करने और लंबी दूरी के परिवहन को प्राप्त करने के लिए प्रारंभिक, मध्यवर्ती और अंतिम स्टेशनों पर स्थापित किया जाता है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |

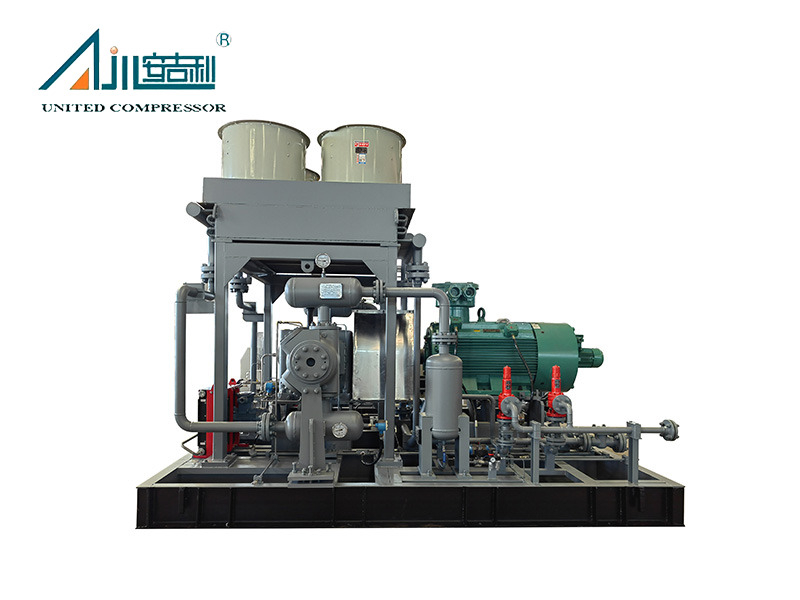

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव एमपीए | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | VW-3.5/1-18 | प्राकृतिक गैस | 420 | 1.8 | 55 | बंद पानी का कोला | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2） 6） -250 | प्राकृतिक गैस | 160 | 25 | 30 | हवा का | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30) 50) -250 | प्राकृतिक गैस | 4167 | 25 | 315 | हवा का | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8) 12) -52 | प्राकृतिक गैस | 2083 | 5.2 | 200 | हवा का | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | प्राकृतिक गैस | 1100 | 1.5 | 90 | हवा का | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0। 1) 0.5) -40 | प्राकृतिक गैस | 75 ～ 365 | 4 | 90 | हवा का | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5) 3.6) -14.2 | प्राकृतिक गैस | 700 | 1.42 | 90 | हवा का | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | प्राकृतिक गैस | 2000 | 3.5 | 250 | हवा का | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10) 30) -35 | प्राकृतिक गैस | 6250 | 3.5 | 315 | हवा का | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | प्राकृतिक गैस | 500 | 25 | 110 | हवा का | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5） 0.7） -60 | प्राकृतिक गैस | 180 | 6 | 45 | हवा का | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25) 35) -50 | प्राकृतिक गैस | 2500 | 5 | 90 | हवा का | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5） 2 （-14 | प्राकृतिक गैस | 1000 | 1.4 | 160 | हवा का | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-133/(0.05) 0.2) -6 | प्राकृतिक गैस | 800 | 0.6 | 90 | हवा का | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6） 3） -12 | प्राकृतिक गैस | 1900 | 1.2 | 132 | हवा का | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | प्राकृतिक गैस | 500 | 1.4 | 90 | हवा का | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4） 1） -16 | प्राकृतिक गैस | 1330 | 1.6 | 250 | मिश्रित शीतलन | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5) 1) -3 | प्राकृतिक गैस | 20000 | 0.3 | 45 | मिश्रित शीतलन | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25) 45) -45 | प्राकृतिक गैस | 20000 ～ 36000 | 4.5 | 250 | मिश्रित शीतलन | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16) 25) -50 | प्राकृतिक गैस | 2500 | 5.0 | 160 | पानी ठंडा हुआ | 4300 × 3000 × 1600 | 7000 | |
| 21 | डीडब्ल्यू -3/15-52 | प्राकृतिक गैस | 2550 | 5.2 | 185 | पानी ठंडा हुआ | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5) 2.5) -22 | प्राकृतिक गैस | 700 | 2.2 | 110 | पानी ठंडा हुआ | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7） 15） -20 | प्राकृतिक गैस | 4000 | 2.0 | 160 | पानी ठंडा हुआ | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | प्राकृतिक गैस | 320 | 2.2 | 45 | पानी ठंडा हुआ | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | प्राकृतिक गैस | 1000 | 2.5 | 160 | पानी ठंडा हुआ | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | प्राकृतिक गैस | 2100 | 1.0 | 110 | पानी ठंडा हुआ | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-119.2/(1 ～ 17)-(17) 25) | प्राकृतिक गैस | 2000 | 1.7 ～ 2.5 | 400 | पानी ठंडा हुआ | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2) 4) -20 | प्राकृतिक गैस | 1500 | 2 | 185 | पानी ठंडा हुआ | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9। 1/(0.05 ～ 0। 1) -5 型 | प्राकृतिक गैस | 500 | 0.5 | 55 | पानी ठंडा हुआ | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35） 52）-(39) 56) | प्राकृतिक गैस | 4000 | 3.9 ～ 5.6 | 37 | पानी ठंडा हुआ | 3200 × 1700 × 1800 | 2500 | |
परियोजना का मामला
 |  |  |
| यूक्रेन प्रोजेक्ट | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | Ningxia Zhongneng नई सामग्री इंजीनियरिंग |
इस कंप्रेसर का उपयोग तेल और गैस क्षेत्र के विकास में व्यापक रूप से गैस अच्छी तरह से उत्पादकता को बढ़ावा देने के लिए किया जाता है, जिसमें कम दबाव से जुड़ी गैस वसूली, तेल-गैस पृथक्करण और वेलहेड दबाव शामिल है। यह लंबी दूरी की पाइपलाइनों में एक मुख्य घटक के रूप में भी कार्य करता है, जहां बहु-चरण दबाव दबाव हानि के लिए क्षतिपूर्ति करता है, स्थिर गैस परिवहन सुनिश्चित करता है। इसके अतिरिक्त, यह अपरंपरागत गैस निष्कर्षण का समर्थन करता है, जैसे कि शेल गैस और कोयलाबेड मीथेन।
हाँ। बेंगबु यूनाइटेड कंप्रेसर प्रवाह दर, दबाव, शुद्धता, परिचालन वातावरण और इच्छित उपयोग सहित ग्राहकों की आवश्यकताओं के आधार पर अनुरूप समाधान प्रदान करता है। अनुकूलन विकल्प संरचनात्मक रूपों (डी-प्रकार, एम-टाइप, एस-टाइप, आदि) को कवर करते हैं, कूलिंग के तरीके (वॉटर-कूल्ड, एयर-कूल्ड, मिश्रित कूलिंग), इंस्टॉलेशन प्रकार (फिक्स्ड, मोबाइल, स्किड-माउंटेड, केबिन-प्रकार), और ड्राइव मोड (मोटर-चालित या डीजल-एंगीन स्टार्ट)।
क्रैंककेस ग्रे कच्चा लोहा से बना है, जिसे चिकनाई वाले तेल और घर के क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्टोर करने के लिए डिज़ाइन किया गया है। सिलेंडर और सिलेंडर हेड ग्रे कच्चा लोहा या जाली स्टील का उपयोग करते हैं, जो मध्यम संदूषण को रोकने के लिए तेल-मुक्त स्नेहन डिजाइन के साथ होता है। मध्य शरीर में क्रैंककेस से तेल सुनिश्चित करने के लिए एक दोहरी संरचना है, जो गैस शुद्धता को बनाए रखने के लिए सिलेंडर में प्रवेश नहीं करता है।
हाँ। DFW-3.7/(8 ~ 12) -52 को सफलतापूर्वक अंतर्राष्ट्रीय परियोजनाओं में तैनात किया गया है, जिसमें यूक्रेन परियोजना, दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड और चीन में Ningxia Zhongneng नई सामग्री इंजीनियरिंग शामिल हैं। ये मामले विविध भौगोलिक और परिचालन स्थितियों के लिए इसकी अनुकूलनशीलता को प्रदर्शित करते हैं।
बेंगबु यूनाइटेड कंप्रेसर व्यापक सहायता प्रदान करता है, जिसमें स्थापना मार्गदर्शन, रखरखाव प्रशिक्षण और स्पेयर पार्ट्स तक पहुंच शामिल है। ग्राहक कंपनी के संसाधनों के माध्यम से तकनीकी दस्तावेजों, वीडियो और FAQ का भी उल्लेख कर सकते हैं। तत्काल पूछताछ के लिए, समर्थन व्हाट्सएप (+86 18955218331), टेलीफोन (+86-13955206799), या ईमेल (bblhcompressor@gmail.com) के माध्यम से उपलब्ध है।
