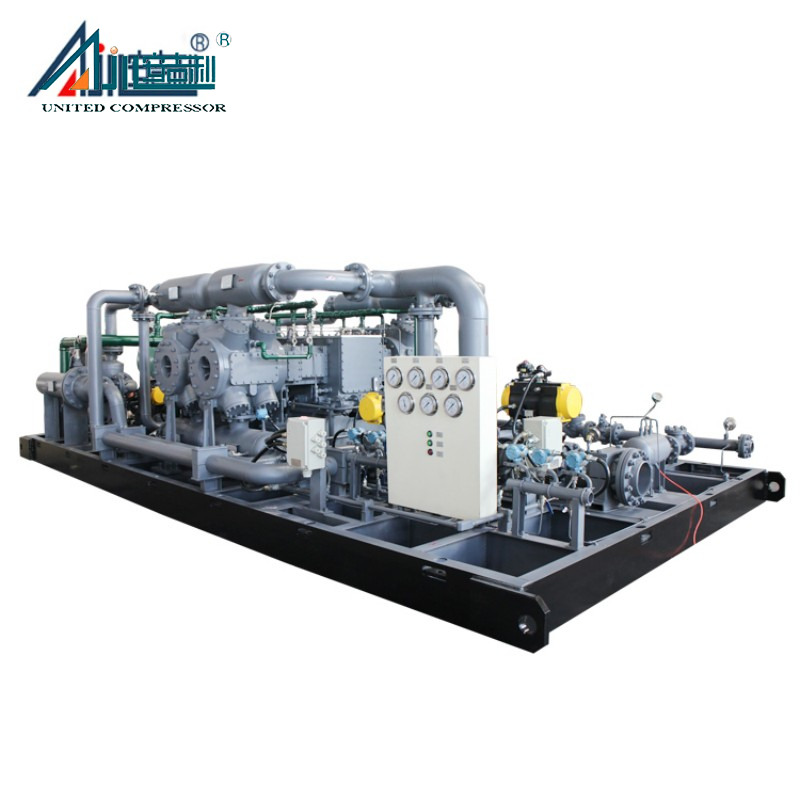

MW-119.2 / (1-17)-(17-25) एक उच्च दक्षता वाले प्राकृतिक गैस कंप्रेसर है जो Bengbu United Compressor Manufacturing Co., Ltd द्वारा निर्मित है। यह प्राकृतिक गैस संपीड़न पर निर्भर विभिन्न उद्योगों की विविध आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। के साथ 19.2m min/मिनट की प्रसंस्करण क्षमता , यह कंप्रेसर प्राकृतिक गैस को कुशलता से संभालने में खड़ा है।
यह 0.1 से 1.7 MPa.G के इनलेट दबाव और 40℃ के इनलेट तापमान के साथ संचालित होता है , जबकि 1.7 से 25 MPa.G का निकास दबाव प्रदान करता है । द्वारा संचालित 400kW पावर वाली मुख्य मोटर , यह स्थिर प्रदर्शन सुनिश्चित करता है। और मशीन का समग्र आयाम लगभग 8500 × 3200 × 2500 मिमी संपूर्ण है
मशीन का वजन लगभग 20T है , जो इसे विभिन्न इंस्टॉलेशन वातावरणों के लिए उपयुक्त बनाता है।
यह कंप्रेसर गैस की आपूर्ति के दबाव, ईंधन स्रोत के रूप में घरेलू गैस उपकरण, वाहन ईंधन की आपूर्ति के लिए सीएनजी ईंधन भरने वाले स्टेशन, कच्चे तेल की वसूली को बढ़ाने के लिए तेल अच्छी तरह से इंजेक्शन, और शिखर गैस उपयोग की अवधि के दौरान आपूर्ति और मांग को संतुलित करने के लिए भंडारण टैंक शिखर शेविंग को बढ़ाने के लिए शहरी गैस पाइपलाइन प्रणालियों में व्यापक आवेदन पाता है।
कंप्रेसर उच्च दक्षता का दावा करता है, जो ऊर्जा की खपत को कम करने और परिचालन उत्पादकता में सुधार के लिए महत्वपूर्ण है। इसकी मजबूत विश्वसनीयता सभी निर्दिष्ट ऑपरेटिंग परिस्थितियों में निरंतर और स्थिर संचालन सुनिश्चित करती है, डाउनटाइम को कम करती है और निर्बाध गैस संपीड़न प्रक्रियाओं को सुनिश्चित करती है। स्वचालन की उच्च डिग्री ऑपरेशन को सरल करती है, जो विभिन्न प्रणालियों में सहज एकीकरण की अनुमति देती है।
कम कमजोर भागों के साथ, कंप्रेसर को कम लगातार प्रतिस्थापन और मरम्मत की आवश्यकता होती है, रखरखाव की लागत को कम करता है। इसमें कम कंपन और कम शोर है, जो अधिक आरामदायक कामकाजी वातावरण बनाता है। ये विशेषताएं आसान ऑपरेशन में भी योगदान देती हैं, क्योंकि स्थिर प्रदर्शन कम अनुभवी ऑपरेटरों के लिए भी इसे उपयोगकर्ता के अनुकूल बनाता है।

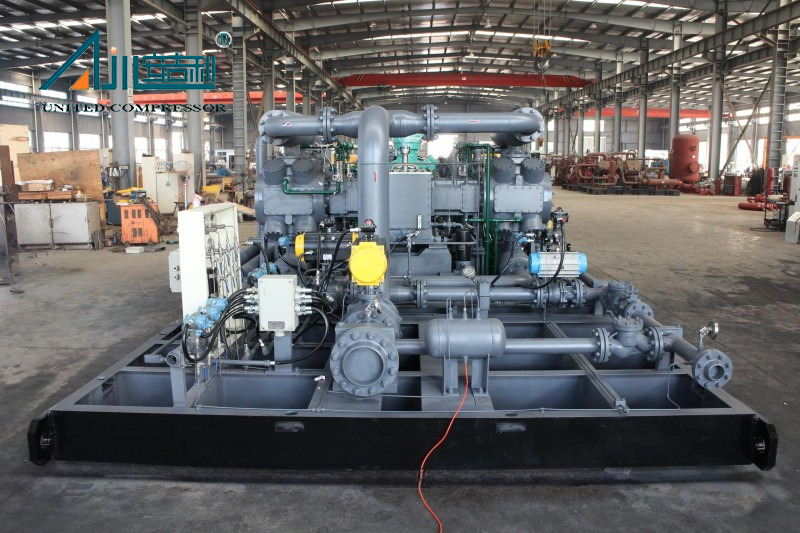

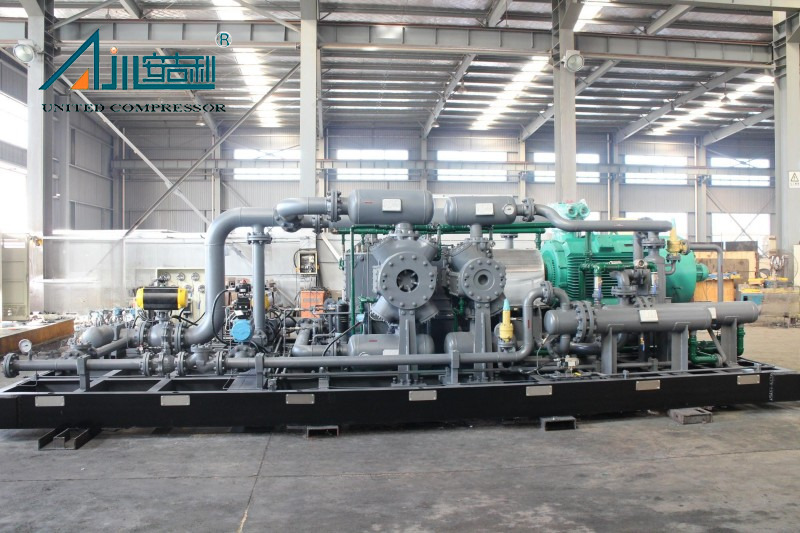

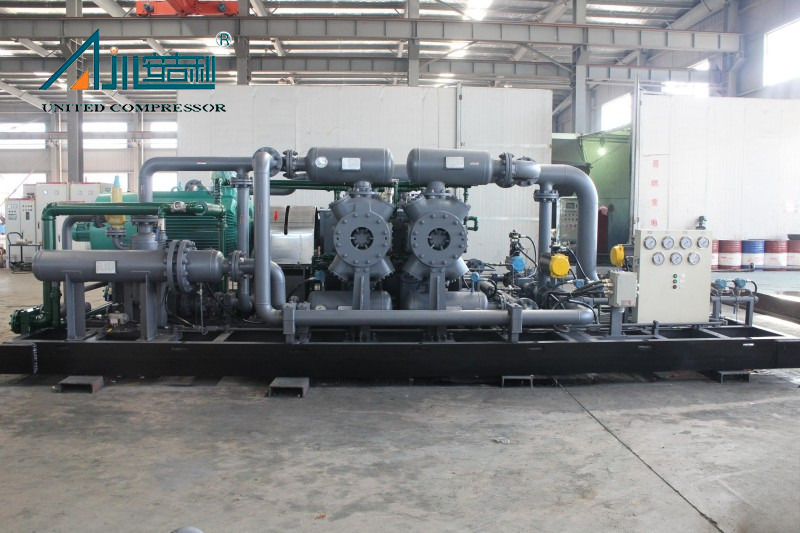

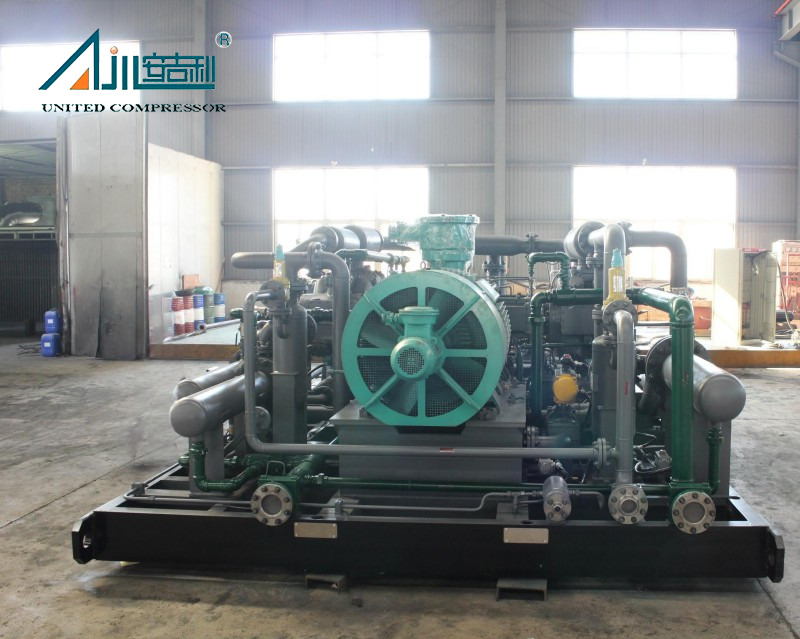

कंप्रेसर के मुख्य और सहायक उपकरण सभी को स्लेज पर स्थापित किया जाता है, जिससे सुचारू और विश्वसनीय संचालन सुनिश्चित होता है। यह समग्र स्लेज इंस्टॉलेशन सेटअप प्रक्रिया के दौरान समय और प्रयास की बचत करते हुए, कंप्रेसर के परिवहन और स्थापना की सुविधा प्रदान करता है। चाहे वह समुद्र, हवा, या भूमि द्वारा ले जाया जाए, स्लेज-माउंटेड डिज़ाइन सुविधा प्रदान करता है।
पूरे मशीन घटकों को सावधानीपूर्वक डिजाइन किया गया है, जिसमें HT250 कास्टिंग से बने शरीर के साथ स्थायित्व और लंबी सेवा जीवन सुनिश्चित होता है। सिलेंडर और पैकिंग तेल-मुक्त संरचनाओं को अपनाते हैं, तेल स्नेहन की आवश्यकता को समाप्त करते हैं और संदूषण के जोखिम को कम करते हैं। सिलेंडर इनलेट और निकास बंदरगाहों को सिलेंडर के अंदर तरल संचय के कारण तरल हथौड़ा को रोकने के लिए ऊपर और नीचे की ओर तरीके से व्यवस्थित किया जाता है, जिससे परिचालन सुरक्षा बढ़ जाती है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |

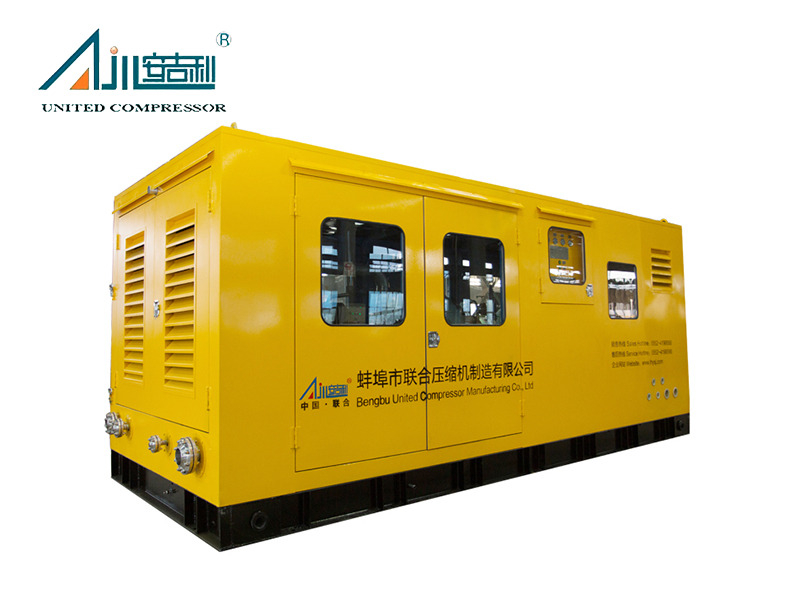

| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
प्राकृतिक गैस कंप्रेसर के अनुप्रयोग
सीएनजी ईंधन भरने वाले स्टेशन
प्राकृतिक गैस पाइपलाइन को बढ़ावा देना
वेलहेड गैस संपीड़न
औद्योगिक प्राकृतिक गैस ट्रांसमिशन
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव एमपीए | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | VW-3.5/1-18 | प्राकृतिक गैस | 420 | 1.8 | 55 | बंद पानी का कोला | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2） 6） -250 | प्राकृतिक गैस | 160 | 25 | 30 | हवा का | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30) 50) -250 | प्राकृतिक गैस | 4167 | 25 | 315 | हवा का | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8) 12) -52 | प्राकृतिक गैस | 2083 | 5.2 | 200 | हवा का | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | प्राकृतिक गैस | 1100 | 1.5 | 90 | हवा का | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0। 1) 0.5) -40 | प्राकृतिक गैस | 75 ～ 365 | 4 | 90 | हवा का | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5) 3.6) -14.2 | प्राकृतिक गैस | 700 | 1.42 | 90 | हवा का | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | प्राकृतिक गैस | 2000 | 3.5 | 250 | हवा का | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10) 30) -35 | प्राकृतिक गैस | 6250 | 3.5 | 315 | हवा का | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | प्राकृतिक गैस | 500 | 25 | 110 | हवा का | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5） 0.7） -60 | प्राकृतिक गैस | 180 | 6 | 45 | हवा का | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25) 35) -50 | प्राकृतिक गैस | 2500 | 5 | 90 | हवा का | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5） 2 （-14 | प्राकृतिक गैस | 1000 | 1.4 | 160 | हवा का | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-133/(0.05) 0.2) -6 | प्राकृतिक गैस | 800 | 0.6 | 90 | हवा का | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6） 3） -12 | प्राकृतिक गैस | 1900 | 1.2 | 132 | हवा का | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | प्राकृतिक गैस | 500 | 1.4 | 90 | हवा का | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4） 1） -16 | प्राकृतिक गैस | 1330 | 1.6 | 250 | मिश्रित शीतलन | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5) 1) -3 | प्राकृतिक गैस | 20000 | 0.3 | 45 | मिश्रित शीतलन | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25) 45) -45 | प्राकृतिक गैस | 20000 ～ 36000 | 4.5 | 250 | मिश्रित शीतलन | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16) 25) -50 | प्राकृतिक गैस | 2500 | 5.0 | 160 | पानी ठंडा हुआ | 4300 × 3000 × 1600 | 7000 | |
| 21 | डीडब्ल्यू -3/15-52 | प्राकृतिक गैस | 2550 | 5.2 | 185 | पानी ठंडा हुआ | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5) 2.5) -22 | प्राकृतिक गैस | 700 | 2.2 | 110 | पानी ठंडा हुआ | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7） 15） -20 | प्राकृतिक गैस | 4000 | 2.0 | 160 | पानी ठंडा हुआ | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | प्राकृतिक गैस | 320 | 2.2 | 45 | पानी ठंडा हुआ | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | प्राकृतिक गैस | 1000 | 2.5 | 160 | पानी ठंडा हुआ | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | प्राकृतिक गैस | 2100 | 1.0 | 110 | पानी ठंडा हुआ | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-119.2/(1 ～ 17)-(17) 25) | प्राकृतिक गैस | 2000 | 1.7 ～ 2.5 | 400 | पानी ठंडा हुआ | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2) 4) -20 | प्राकृतिक गैस | 1500 | 2 | 185 | पानी ठंडा हुआ | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9। 1/(0.05 ～ 0। 1) -5 型 | प्राकृतिक गैस | 500 | 0.5 | 55 | पानी ठंडा हुआ | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35） 52）-(39) 56) | प्राकृतिक गैस | 4000 | 3.9 ～ 5.6 | 37 | पानी ठंडा हुआ | 3200 × 1700 × 1800 | 2500 | |
इस कंप्रेसर का व्यापक रूप से शहरी गैस पाइपलाइन सिस्टम में गैस की आपूर्ति के दबाव, घरेलू गैस उपकरण जैसे कि स्टोव और वॉटर हीटर जैसे ईंधन स्रोत (सीएनजी) के रूप में, सीएनजी ईंधन भरने वाले स्टेशनों को वाहनों के लिए ईंधन प्रदान करने के लिए, कच्चे तेल की वसूली में सुधार करने के लिए तेल अच्छी तरह से इंजेक्शन, और पीक गैस उपयोग के दौरान आपूर्ति और मांग के दौरान आपूर्ति और मांग को बढ़ाने के लिए भंडारण टैंक पीक शेविंग को बनाए रखने के लिए उपयोग किया जाता है।
हां, कंप्रेसर एक गैर-मानक उत्पाद है और ग्राहकों की विशिष्ट उपयोग आवश्यकताओं के अनुरूप स्वतंत्र समाधान प्रदान करता है। इसमें प्रवाह दर, शुद्धता, दबाव, उपयोग वातावरण, मुख्य उद्देश्य, और अन्य विशिष्ट ग्राहक आवश्यकताओं के आधार पर अनुकूलन शामिल है, संरचनात्मक रूप (डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप) जैसे पहलुओं को कवर करना, कूलिंग विधि (पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग), इंस्टॉलेशन फॉर्म (फिक्स्ड/मोबाइल/प्राइस/कैबिन टाइप)।
कंप्रेसर विभिन्न शीतलन तरीके प्रदान करता है, जिसमें पानी ठंडा, हवा ठंडा और मिश्रित शीतलन शामिल हैं। ग्राहक इष्टतम प्रदर्शन सुनिश्चित करने के लिए अपने विशिष्ट परिचालन वातावरण और आवश्यकताओं के आधार पर सबसे उपयुक्त शीतलन विधि चुन सकते हैं।
कंप्रेसर को समुद्र, हवा या भूमि द्वारा ले जाया जा सकता है। पैकेजिंग के लिए, विकल्पों में धातु केबिन, लकड़ी के बक्से और साउंडप्रूफ केबिन शामिल हैं, जो पारगमन के दौरान सुरक्षित परिवहन और उपकरणों की सुरक्षा सुनिश्चित करते हैं।
हमारे प्रत्यागामी प्राकृतिक गैस कंप्रेसर क्यों चुनें ?
निरंतर संचालन के लिए हेवी-ड्यूटी डिज़ाइन
इन-हाउस मशीनिंग, असेंबली और परीक्षण
सुरक्षा और निगरानी के साथ पीएलसी नियंत्रण कैबिनेट
डिलीवरी से पहले प्रत्येक इकाई का नकली कामकाजी परिस्थितियों में परीक्षण किया गया
