| मात्रा: | |
|---|---|
MFWD -6.0/(25 ~ 45) -45 एक विश्वसनीय पारस्परिक पिस्टन प्राकृतिक गैस कंप्रेसर है जो कुशल प्राकृतिक गैस संपीड़न परिदृश्यों के लिए डिज़ाइन किया गया है। यह स्थिर प्राकृतिक गैस संपीड़न पर निर्भर उद्योगों की परिचालन आवश्यकताओं को पूरा करने के लिए इंजीनियर है, जिसमें 6.0 m of/मिनट की नाममात्र वॉल्यूमेट्रिक प्रवाह दर है, जो निर्दिष्ट कार्य परिस्थितियों में प्राकृतिक गैस की कुशल हैंडलिंग सुनिश्चित करता है।
यह एक इनलेट दबाव के साथ संचालित होता है जो 2.5 से 4.5 mpa.g.g और 30 ℃ के इनलेट तापमान तक होता है, जबकि 4.5 mpa.g का स्थिर निकास दबाव प्रदान करता है । से लैस 250 kW मुख्य मोटर (मॉडल YBX3-355L3-8) , कंप्रेसर दीर्घकालिक संचालन के दौरान लगातार और स्थिर प्रदर्शन की गारंटी देता है। मशीन के समग्र आयाम लगभग 6500 × 3000 × 3200 मिमी हैं और पूरी मशीन का वजन लगभग 17 टी है , जो औद्योगिक साइटों में एक नींव के साथ निश्चित स्थापना के लिए उपयुक्त है।
यह कंप्रेसर व्यापक रूप से प्राकृतिक गैस संचरण और प्रसंस्करण प्रणालियों में लागू होता है, जो गैस की आपूर्ति स्थिरता सुनिश्चित करने के लिए संसाधन उपयोग, प्राकृतिक गैस भंडारण और परिवहन स्टेशनों के लिए स्थिर गैस दबाव, तेल और गैस क्षेत्र से जुड़ी गैस वसूली को बनाए रखने के लिए, और उत्पादन प्रक्रियाओं में संपीड़ित प्राकृतिक गैस की मांग को पूरा करने के लिए मध्यम आकार के औद्योगिक गैस आपूर्ति प्रणालियों को बनाए रखने के लिए।
कंप्रेसर प्रथम-चरण संपीड़न के साथ एक एम-प्रकार (सममित रूप से संतुलित) चार-सिलेंडर संरचना को अपनाता है, जो प्रभावी रूप से परिचालन जड़ता को संतुलित करता है और यांत्रिक कंपन को कम करता है, जो जीबी/टी 7777-2003 की आवश्यकताओं के अनुरूप है। इसकी मजबूत परिचालन स्थिरता उपकरण दोषों के कारण होने वाले शटडाउन को कम करने के लिए सभी डिज़ाइन किए गए काम की परिस्थितियों में निरंतर और विश्वसनीय संचालन सुनिश्चित करती है। सिलेंडर और पैकिंग तेल-मुक्त स्नेहन संरचनाओं का उपयोग करते हैं, प्राकृतिक गैस के तेल संदूषण से बचते हैं और गैस के उपयोग की सुरक्षा को बढ़ाते हैं।
कंप्रेसर में अच्छी तरह से डिज़ाइन किए गए कमजोर भागों (जैसे कि पिस्टन के छल्ले, गाइड रिंग्स और पैकिंग) हैं, जो 8000 घंटे से कम नहीं की सेवा जीवन के साथ, भाग प्रतिस्थापन की आवृत्ति को कम करने और रखरखाव की लागत को कम करते हैं। यह एक विस्फोट-प्रूफ कंट्रोल कैबिनेट से लैस है, जिसे सीमेंस स्मार्ट -200 पीएलसी और 7 इंच के वेनव्यू कलर टचस्क्रीन के साथ एकीकृत किया गया है, जो कि ऑपरेटिंग मापदंडों, फॉल्ट रिकॉर्डिंग और रिमोट कंट्रोल के वास्तविक समय के प्रदर्शन को सक्षम करता है, यहां तक कि बुनियादी पेशेवर ज्ञान के साथ ऑपरेटरों के लिए भी ऑपरेशन को सरल बनाता है।
कंप्रेसर, इसके सहायक उपकरण (कूलिंग सिस्टम, स्नेहन सिस्टम और इंस्ट्रूमेंट सिस्टम सहित) के साथ, एक इंटीग्रल स्किड-माउंटेड बेस पर पूरी तरह से स्थापित है। यह स्किड-माउंटेड डिज़ाइन न केवल सभी घटकों के कॉम्पैक्ट लेआउट और स्थिर कनेक्शन को सुनिश्चित करता है, बल्कि परिवहन और साइट पर स्थापना की सुविधा भी देता है। यह जल्दी से तैनात किया जा सकता है और पूर्वनिर्मित नींव पर तय किया जा सकता है, ऑन-साइट निर्माण समय और श्रम लागतों को बचाता है।
कंप्रेसर के प्रमुख घटक उच्च गुणवत्ता वाली सामग्रियों से बने होते हैं: क्रैंककेस और मध्य शरीर को HT250 से कास्ट किया जाता है, जो उत्कृष्ट संरचनात्मक शक्ति और पहनने के प्रतिरोध को सुनिश्चित करता है; क्रैंकशाफ्ट 45# स्टील से बना है, जो थकान प्रतिरोध और सेवा जीवन में सुधार के लिए सतह कार्बोबेरिंग उपचार के साथ है; सिलेंडर QT600-3 से बना है, जिसमें अच्छी दबाव-असर क्षमता है। इसके अतिरिक्त, सिलेंडर इनलेट और निकास बंदरगाहों को तरल संचय और तरल हथौड़ा को रोकने के लिए एक ऊपरी-इनलेट और निचले-बाहर के तरीके से व्यवस्थित किया जाता है, जिससे उपकरणों की सुरक्षा और स्थायित्व को और बढ़ाया जाता है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण

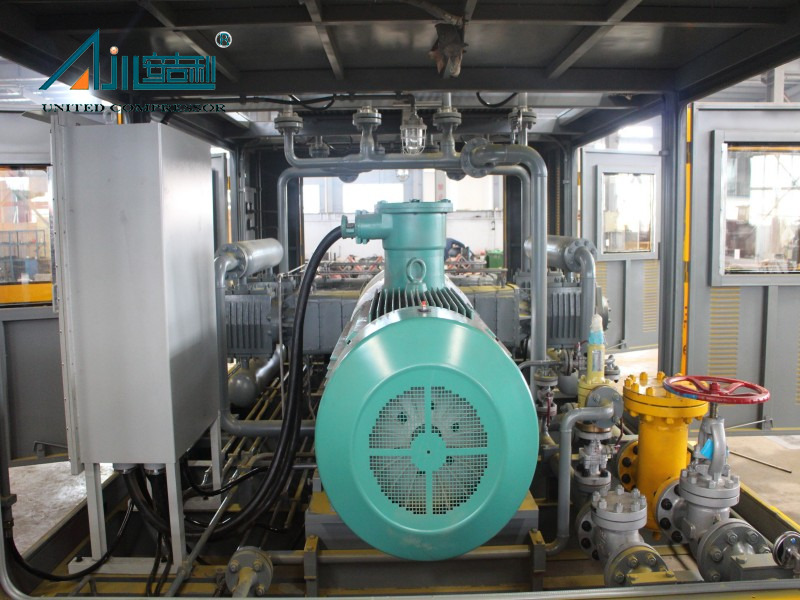

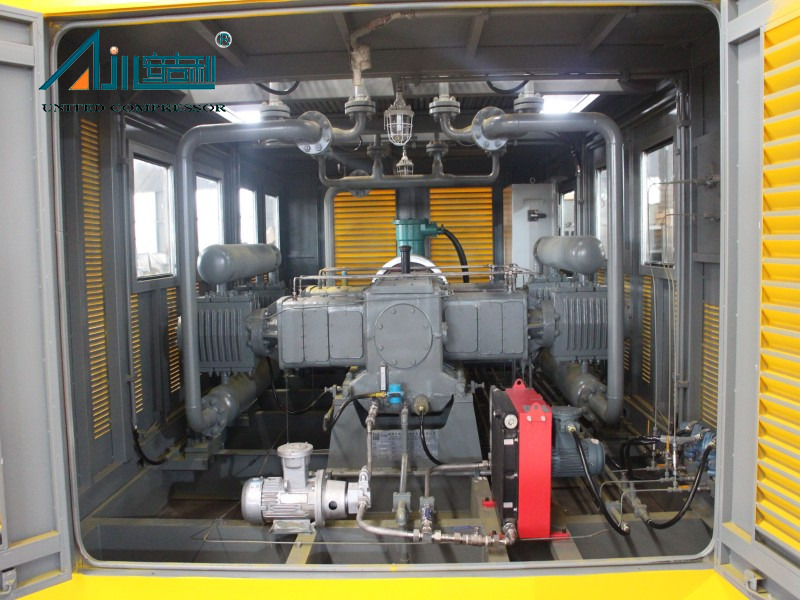

कंप्रेसर एम-टाइप (सममित संतुलन प्रकार), मजबूर एयर-कूल्ड, सिलिंडर और पैकिंग के लिए तेल-मुक्त स्नेहन, पिस्टन प्रकार, 4-पंक्ति 1-चरण संपीड़न, और पूरी इकाई को स्किड-माउंटेड तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस इंटीग्रल कास्टिंग के माध्यम से HT250 (ग्रे कास्ट आयरन) से बना है, मध्य शरीर को स्थापित करने के लिए प्रत्येक तरफ दो निकला हुआ किनारा चेहरे के साथ। क्रैंककेस के नीचे एक चिकनाई वाले तेल नाबदान के रूप में कार्य करता है, जो कंप्रेसर के चलती भागों के लिए तेल की आपूर्ति करने के लिए लगभग 100L स्नेहक तेल का भंडारण करने में सक्षम है; क्रैंककेस की ऊपरी सतह एक ऊपरी कवर प्लेट के साथ एक सांस कैप के साथ सुसज्जित है, जिसे तेल जोड़ते समय अनसुना किया जा सकता है; इसके अलावा, क्रैंककेस को कार्यात्मक इंटरफेस जैसे कि एक तेल स्तर गेज इंस्टॉलेशन पोर्ट, असर तापमान सेंसर इंस्टॉलेशन पोर्ट, और तेल नाली पोर्ट जैसे कार्यात्मक इंटरफेस के साथ भी कॉन्फ़िगर किया गया है। क्रैंककेस का तेल नाली बंदरगाह धातु के हुड के बाहर से जुड़ा हुआ है और रखरखाव के दौरान क्रैंककेस से कचरे के तेल को निकालने के लिए एक मिलान वाल्व से सुसज्जित है।
 |  |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |

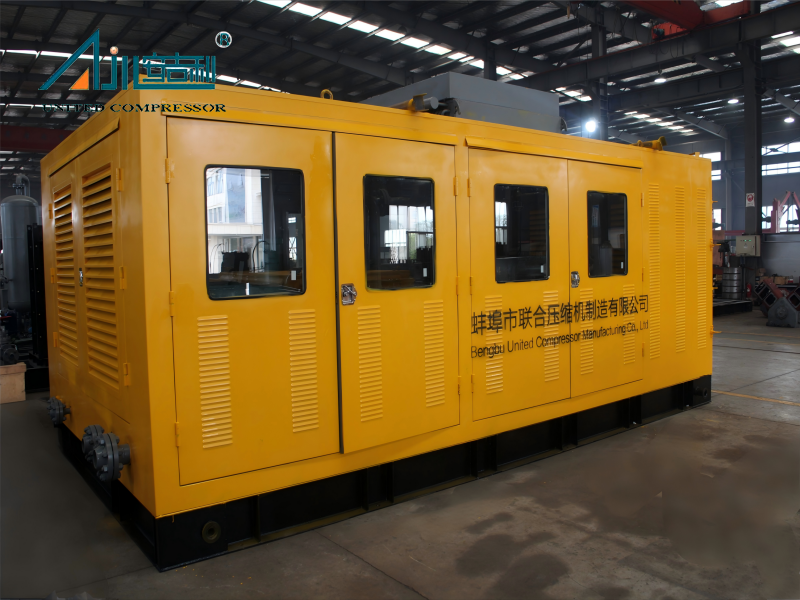

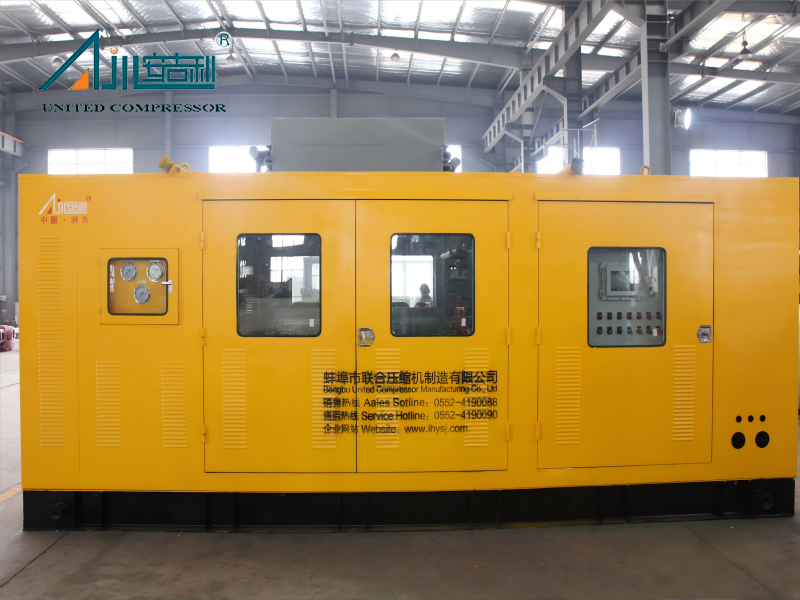

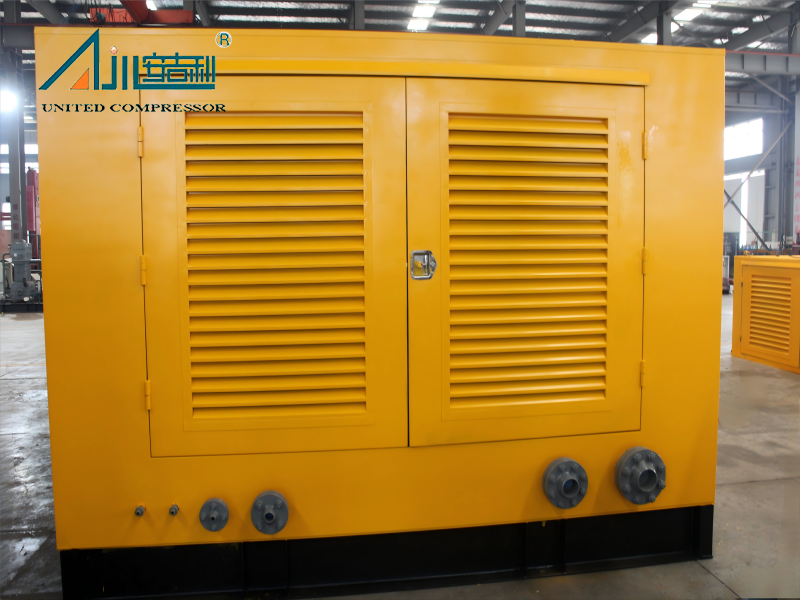

| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव एमपीए | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | VW-3.5/1-18 | प्राकृतिक गैस | 420 | 1.8 | 55 | बंद पानी का कोला | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2） 6） -250 | प्राकृतिक गैस | 160 | 25 | 30 | हवा का | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30) 50) -250 | प्राकृतिक गैस | 4167 | 25 | 315 | हवा का | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8) 12) -52 | प्राकृतिक गैस | 2083 | 5.2 | 200 | हवा का | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | प्राकृतिक गैस | 1100 | 1.5 | 90 | हवा का | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0। 1) 0.5) -40 | प्राकृतिक गैस | 75 ～ 365 | 4 | 90 | हवा का | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5) 3.6) -14.2 | प्राकृतिक गैस | 700 | 1.42 | 90 | हवा का | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | प्राकृतिक गैस | 2000 | 3.5 | 250 | हवा का | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10) 30) -35 | प्राकृतिक गैस | 6250 | 3.5 | 315 | हवा का | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | प्राकृतिक गैस | 500 | 25 | 110 | हवा का | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5） 0.7） -60 | प्राकृतिक गैस | 180 | 6 | 45 | हवा का | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25) 35) -50 | प्राकृतिक गैस | 2500 | 5 | 90 | हवा का | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5） 2 （-14 | प्राकृतिक गैस | 1000 | 1.4 | 160 | हवा का | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-133/(0.05) 0.2) -6 | प्राकृतिक गैस | 800 | 0.6 | 90 | हवा का | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6） 3） -12 | प्राकृतिक गैस | 1900 | 1.2 | 132 | हवा का | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | प्राकृतिक गैस | 500 | 1.4 | 90 | हवा का | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4） 1） -16 | प्राकृतिक गैस | 1330 | 1.6 | 250 | मिश्रित शीतलन | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5) 1) -3 | प्राकृतिक गैस | 20000 | 0.3 | 45 | मिश्रित शीतलन | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25) 45) -45 | प्राकृतिक गैस | 20000 ～ 36000 | 4.5 | 250 | मिश्रित शीतलन | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16) 25) -50 | प्राकृतिक गैस | 2500 | 5.0 | 160 | पानी ठंडा हुआ | 4300 × 3000 × 1600 | 7000 | |
| 21 | डीडब्ल्यू -3/15-52 | प्राकृतिक गैस | 2550 | 5.2 | 185 | पानी ठंडा हुआ | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5) 2.5) -22 | प्राकृतिक गैस | 700 | 2.2 | 110 | पानी ठंडा हुआ | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7） 15） -20 | प्राकृतिक गैस | 4000 | 2.0 | 160 | पानी ठंडा हुआ | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | प्राकृतिक गैस | 320 | 2.2 | 45 | पानी ठंडा हुआ | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | प्राकृतिक गैस | 1000 | 2.5 | 160 | पानी ठंडा हुआ | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | प्राकृतिक गैस | 2100 | 1.0 | 110 | पानी ठंडा हुआ | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-119.2/(1 ～ 17)-(17) 25) | प्राकृतिक गैस | 2000 | 1.7 ～ 2.5 | 400 | पानी ठंडा हुआ | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2) 4) -20 | प्राकृतिक गैस | 1500 | 2 | 185 | पानी ठंडा हुआ | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9। 1/(0.05 ～ 0। 1) -5 型 | प्राकृतिक गैस | 500 | 0.5 | 55 | पानी ठंडा हुआ | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35） 52）-(39) 56) | प्राकृतिक गैस | 4000 | 3.9 ～ 5.6 | 37 | पानी ठंडा हुआ | 3200 × 1700 × 1800 | 2500 | |
कंप्रेसर एक संयुक्त स्नेहन विधि को अपनाता है: क्रैंकशाफ्ट, कनेक्टिंग रॉड, और क्रॉसहेड (ऑयल-लुब्रिकेटेड पार्ट्स) एक गियर ऑयल पंप के माध्यम से दबाव स्नेहन का उपयोग करते हैं, जबकि सिलेंडर और पैकिंग (तेल-मुक्त स्नेहित भागों) को एक्स्ट्रा-फेल्ड गाइड रिंग और पिस्टन द्वारा बनाई गई अल्ट्रा-थिन सॉलिड सॉलिडिंग फिल्म पर भरोसा किया जाता है। चिकनाई वाले तेल के लिए, यांत्रिक चिकनाई तेल L-DAB150 का उपयोग तब किया जाना चाहिए जब परिवेश का तापमान 5 ℃ से अधिक हो, और यांत्रिक स्नेहन तेल L-DAB100 का उपयोग किया जाना चाहिए जब परिवेश का तापमान 5 ℃ से कम हो; तेल परिवर्तन चक्र आम तौर पर वर्ष में दो बार होता है (सर्दियों और गर्मियों में एक बार स्वैप किया गया), और शुरू में 200 घंटे तक कंप्रेसर का उपयोग करने के बाद पहला तेल परिवर्तन किया जाना चाहिए।
कंप्रेसर का विस्फोट-प्रूफ कंट्रोल कैबिनेट (सीमेंस स्मार्ट -200 पीएलसी से लैस और 7 इंच के वेनव्यू कलर टचस्क्रीन) से सुरक्षित ऑपरेशन के लिए कई सुरक्षा कार्य हैं। यह मोटर अधिभार और शॉर्ट सर्किट से निगरानी और रक्षा कर सकता है; कंप्रेसर के लिए, यह असामान्य चिकनाई वाले तेल के दबाव, इनलेट दबाव, निकास दबाव और निकास तापमान के लिए शटडाउन सुरक्षा को प्रदर्शित, अलार्म और ट्रिगर कर सकता है। विशेष रूप से, यह तब अलार्म होता है जब इनलेट दबाव कम होता है (एल) और जब यह बेहद कम होता है (एलएल) होता है; अलार्म जब निकास दबाव उच्च (एच) होता है और जब यह बहुत अधिक होता है (एचएच) होता है; अलार्म जब चिकनाई तेल का दबाव कम होता है (एल) होता है और जब यह बेहद कम होता है तो बंद हो जाता है (एलएल); और अलार्म जब निकास तापमान उच्च (एच) होता है, तो असामान्य रूप से काम की स्थिति के कारण होने वाले उपकरणों की क्षति से बचने के लिए।
कंप्रेसर की वारंटी अवधि के बाद उपकरण को साइट पर पहुंचाने के 12 महीने बाद और सफलतापूर्वक कमीशन किया जाता है, या उपकरण को साइट पर पहुंचाने के 18 महीने बाद, जो भी पहले आता है। वारंटी अवधि के दौरान, यदि उपकरण क्षतिग्रस्त हो जाता है या विनिर्माण या डिजाइन के मुद्दों के कारण सामान्य रूप से काम करने में विफल रहता है, तो विक्रेता मुफ्त प्रतिस्थापन या मरम्मत के लिए जिम्मेदार होगा (नोट: प्राकृतिक आपदाओं के कारण उपकरण विफलताएं, अनुचित मैनुअल ऑपरेशन, या कमजोर भागों के पहनने को वारंटी द्वारा कवर नहीं किया जाता है)। बिक्री के बाद सेवा के संदर्भ में, विक्रेता उपकरण के लिए आजीवन बिक्री के बाद सेवा प्रदान करता है; जब आपातकालीन रखरखाव की आवश्यकता होती है, तो विक्रेता खरीदार के ऑन-साइट सेवा अनुरोध प्राप्त करने के बाद 12 घंटे के भीतर जवाब देगा, और कर्मियों को 500 किलोमीटर के भीतर दूरी के लिए 24 घंटे के भीतर साइट पर पहुंचने की व्यवस्था करेगा और 48 घंटे के भीतर 1000 किलोमीटर के भीतर दूरी के लिए।
