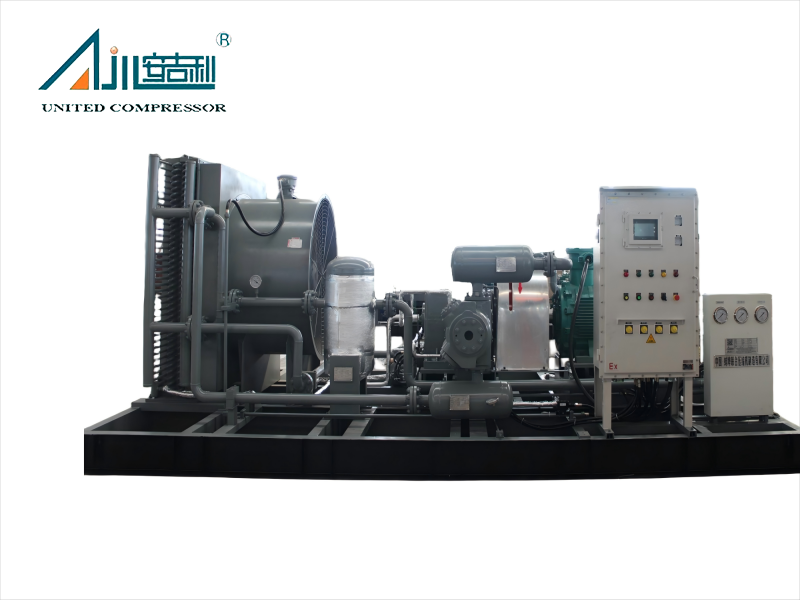

DWF-4.1/(18~25)-45 रिसीप्रोकेटिंग पिस्टन कंप्रेसर औद्योगिक गैस प्रसंस्करण और परिवहन में प्राकृतिक गैस को बढ़ावा देने के लिए एक मध्यम-उच्च दबाव मॉडल है, जो लंबे समय तक निरंतर संचालन के दौरान स्थिर दबाव बनाने में सक्षम है।
इसमें 95,000-135,000 Nm³/h की वास्तविक गैस प्रबंधन क्षमता के साथ 4.1m³/मिनट का नाममात्र वॉल्यूमेट्रिक प्रवाह है। सामान्य तापमान स्थितियों के तहत, यह 1.8~2.5MPa(G) के इनलेट दबाव रेंज के साथ संचालित होता है और 4.5MPa(G) का रेटेड डिस्चार्ज दबाव प्रदान करता है, जो 740r/मिनट पर रेटेड 200kW मोटर द्वारा संचालित होता है।
पूरी तरह से एकीकृत स्किड-माउंटेड इकाई का माप 6200×2900×2300 मिमी और वजन 14 टन है, जो आसान ऑन-साइट पाइपलाइन कनेक्शन और लगातार दीर्घकालिक संचालन को सक्षम बनाता है।
यह डी-प्रकार सममित संतुलित फोर्स्ड एयर-कूल्ड ऑयल-फ्री रिसीप्रोकेटिंग पिस्टन कंप्रेसर सिंगल-स्टेज दो-सिलेंडर लेआउट को अपनाता है और मध्यम-उच्च दबाव प्राकृतिक गैस प्रसंस्करण के लिए एक एकीकृत स्किड-माउंटेड इकाई के रूप में वितरित किया जाता है।
स्थिर संचालन और उच्च सुरक्षा: मेल खाने वाली मजबूर वायु शीतलन निकास तापमान को 125 ℃ से नीचे प्रतिबंधित करती है। पूर्ण दबाव स्नेहन सभी चलती असेंबलियों की सुरक्षा करता है। ExdIIBT4 विस्फोट-प्रूफ मोटर, सीमेंस S7-1200 PLC और वेनव्यू टच स्क्रीन से सुसज्जित, यह वास्तविक समय पैरामीटर निगरानी और स्वचालित गलती अलार्म और शटडाउन का एहसास करता है, जो प्राकृतिक गैस खतरनाक कार्य क्षेत्रों के लिए सुरक्षा मानकों को पूरा करता है।
आसान स्थापना और रखरखाव: साइट पर निर्माण कार्य में उच्च कठोरता वाला एकीकृत स्किड बेस कट। बिल्ट-इन मैनुअल टर्निंग डिवाइस, मैचिंग वियरिंग स्पेयर्स और समर्पित रखरखाव उपकरण उपकरण के डाउनटाइम को प्रभावी ढंग से कम करते हैं।
मजबूत पर्यावरणीय अनुकूलनशीलता: -20℃~+45℃ के परिवेश के तापमान के अनुकूल। गंभीर तापमान में उतार-चढ़ाव के तहत स्थिर प्राकृतिक गैस आपूर्ति बनाए रखने के लिए ऑयल सर्किट हीट प्रिजर्वेशन, इलेक्ट्रिक ट्रेसिंग और कम तापमान वाले ऑयल हीटर से लैस।
फायदे उजागर करें
 |  |  |  |
| इसमें उच्च दक्षता, मजबूत विश्वसनीयता और उच्च स्तर का स्वचालन है; | कम संवेदनशील हिस्से, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, जो सुचारू रूप से और विश्वसनीय रूप से चल रहे हैं। कंप्रेसर के परिवहन और स्थापना के लिए समग्र स्लेज स्थापना सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड धागा सुरक्षात्मक आस्तीन ZL 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेसर के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | इंटीग्रेटेड लॉन्ग शॉर्ट डबल कम्पार्टमेंट ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण

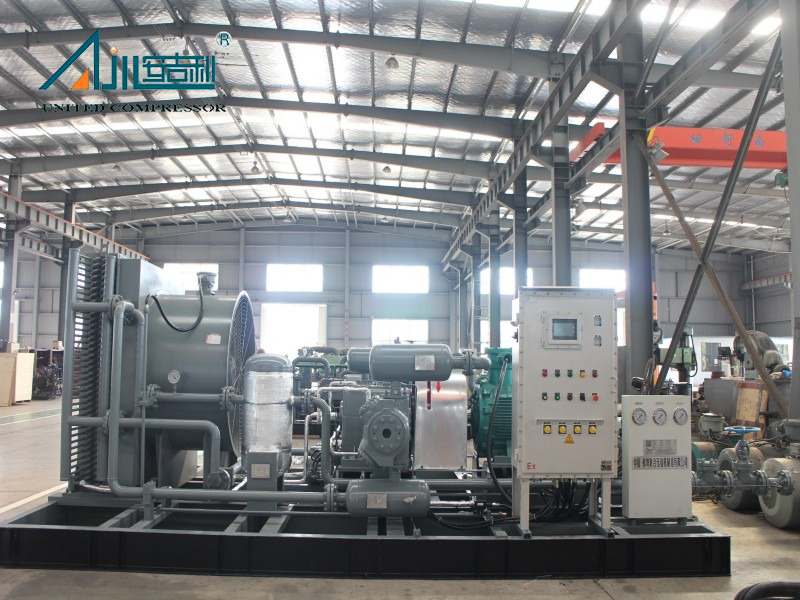

डीडब्ल्यूएफ-4.1/(18~25)-45 एक डी-टाइप संतुलित एयर-कूल्ड ऑयल-फ्री रिसीप्रोकेटिंग पिस्टन कंप्रेसर है जिसमें सिंगल-स्टेज दो-सिलेंडर संरचना है, जो एक एकीकृत स्किड-माउंटेड इकाई के रूप में आपूर्ति की जाती है। फाउंडेशन स्थापना मध्यम-उच्च दबाव प्राकृतिक गैस संपीड़न के लिए स्थिर निरंतर संचालन की गारंटी देती है।

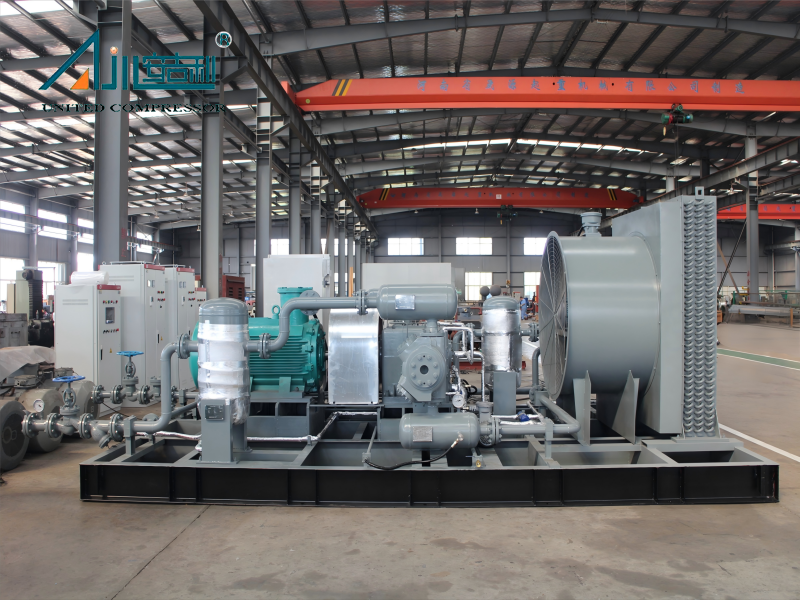

इसका HT250 स्प्लिट क्रैंककेस एक तेल भंडारण कक्ष के रूप में कार्य करता है जो चलते भागों की सुरक्षा के लिए मोटे फिल्टर, तेल डिपस्टिक, तेल भरने वाले पोर्ट, ड्रेन वाल्व और तेल तापमान का पता लगाने वाले पोर्ट से सुसज्जित है।

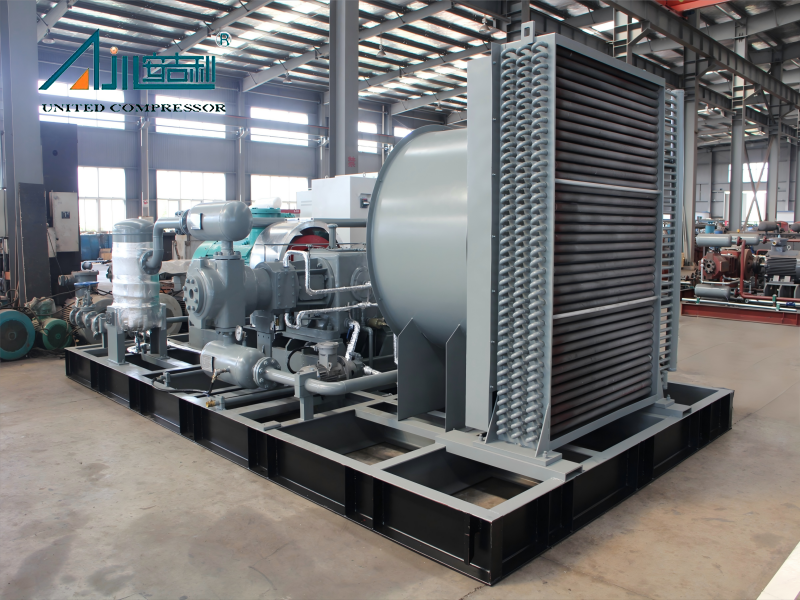

HT250 डबल मिडिल बॉडी संपीड़न कक्षों से स्नेहक को अलग करती है। तन्य लौह तेल मुक्त सिलेंडर और अक्षीय वाल्व वाले सिलेंडर हेड गैस संदूषण से बचते हैं, प्रवाह प्रतिरोध को कम करते हैं और संपीड़न दक्षता में सुधार करते हैं।
एक मैनुअल टर्निंग डिवाइस प्री-स्टार्ट और रखरखाव निरीक्षण की सुविधा प्रदान करता है। शॉक-एब्जॉर्बिंग टायर कपलिंग मोटर को जोड़ता है, जो प्राकृतिक गैस कार्य क्षेत्रों की विस्फोट-प्रूफ आवश्यकताओं को पूरा करने के लिए पूरी तरह से संलग्न स्पार्क-प्रूफ कवर से मेल खाता है।
 |  |

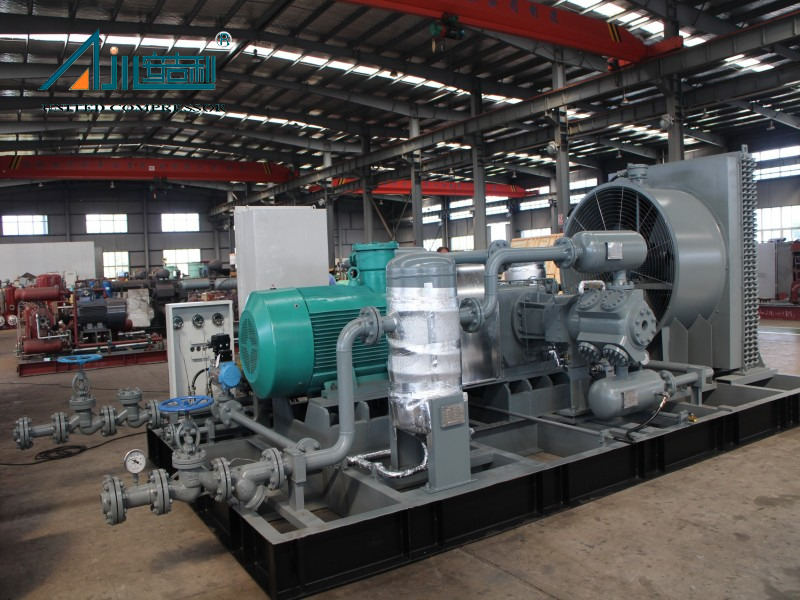

इस चित्र में दिख रहा कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद डिजाइन से लेकर उत्पाद अनुकूलन तक ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग का माहौल, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है।
संरचनात्मक रूप: डी-प्रकार/एम-प्रकार/एस-प्रकार/डब्ल्यू-प्रकार/वी-प्रकार/जेड-प्रकार
शीतलन विधि: जल शीतलन/वायु शीतलन/मिश्रित शीतलन
इंस्टालेशन फॉर्म: फिक्स्ड/मोबाइल/प्राइ माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| धातु केबिन | लकड़ी का बक्सा | ध्वनिरोधी केबिन |
प्रोजेक्ट केस
 |  |  |
| लान्चो पेट्रोकेमिकल कंपनी 240000 टन वर्ष की एथिलीन उत्पादन क्षमता बहाली - ब्यूटाडीन और 1-ब्यूटेन अनलोडिंग सुविधाओं की परियोजना को जोड़ना | दक्षिणी कजाकिस्तान में अलीबेक तेल क्षेत्र | अकीमोम गैस क्षेत्र में आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन उपकरण, और ईंधन गैस स्किड की खरीद |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (Nm3/h) | निकास दबाव एमपीए | मोटर पावर (किलोवाट) | ठंडा करने की विधि | कुल मिलाकर आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | वीडब्ल्यू-3.5/1-18 | प्राकृतिक गैस | 420 | 1.8 | 55 | बंद पानी कूल | डी 4000×1800×2200 | 5000 | |
| 2 | डीएफ-0.4/（2～6）-250 | प्राकृतिक गैस | 160 | 25 | 30 | वायु-ठंडा | 2800×1800×1500 | 3500 | |
| 3 | डीएफडी-1.36/(30~50)-250 | प्राकृतिक गैस | 4167 | 25 | 315 | वायु-ठंडा | 8500×3700×4100 | 22000 | |
| 4 | DFW-3.7/(8~12)-52 | प्राकृतिक गैस | 2083 | 5.2 | 200 | वायु-ठंडा | 6000×3400×2300 | 15000 | |
| 5 | डीएफडब्ल्यू-5.3/3-15 | प्राकृतिक गैस | 1100 | 1.5 | 90 | वायु-ठंडा | 6500×3000×2500 | 6000 | |
| 6 | डीएफडब्ल्यूडी-5.7/(0. 1～0.5)-40 | प्राकृतिक गैस | 75~365 | 4 | 90 | वायु-ठंडा | 7000×3400×2500 | 100000 | |
| 7 | डीएफडब्ल्यूडी-5/(1.5～3.6)-14.2 | प्राकृतिक गैस | 700 | 1.42 | 90 | वायु-ठंडा | 5000×3200×2200 | 6500 | |
| 8 | डीडब्ल्यू-9/3-35 | प्राकृतिक गैस | 2000 | 3.5 | 250 | वायु-ठंडा | 4800×4000×2000 | 13000 | |
| 9 | एमएफडब्ल्यूडी-7/(10~30)-35 | प्राकृतिक गैस | 6250 | 3.5 | 315 | वायु-ठंडा | 6300×3200×3200 | 16000 | |
| 10 | वीएफ-1.4/(5～7)-250 | प्राकृतिक गैस | 500 | 25 | 110 | वायु-ठंडा | 5000×2400×2100 | 6800 | |
जैसा कि तकनीकी समझौते में निर्दिष्ट है, यह डी-प्रकार का तेल-मुक्त कंप्रेसर केवल प्राकृतिक गैस के लिए उपयुक्त है। यह हाइड्रोजन, ऑक्सीजन या अन्य विशेष औद्योगिक गैसों को संपीड़ित नहीं कर सकता। यदि सुरक्षित संचालन की गारंटी के लिए अन्य मीडिया संपीड़न की आवश्यकता हो तो अनुकूलित इकाइयों के लिए हमसे संपर्क करें।
200 प्रारंभिक परिचालन घंटों के बाद तेल बदलें और फिल्टर साफ़ करें
स्नेहक को साल में दो बार बदलें: L-DAB150 5℃ से ऊपर, L-DAB100 5℃ से नीचे
हर 3000-4000 घंटे में सील, वाल्व और ट्रांसमीटरों का पूर्ण निरीक्षण, मुख्य उपभोग्य वस्तुएं कम से कम 6000 घंटे तक चलती हैं, और तेल मुक्त सिलेंडर लगातार स्नेहन रखरखाव को कम करते हैं।
यह स्किड-माउंटेड गैस कंप्रेसर तकनीकी समझौते में सूचीबद्ध सभी मानकों को पूरा करता है:
• मुख्य इकाई: एपीआई 618-2007, एसएच/टी 3143-2012, जीबी/टी 3853-1998
• दबाव वाहिकाएँ: जीबी 150-2011, टीएसजी आर0004-2009, जेबी/टी 4730 श्रृंखला
• ExdIIBT4 विस्फोट रोधी घटक: GB 3836 श्रृंखला
• पाइपलाइन फ्लैंज: एचजी/टी 20592-2009 पूर्ण मानक अनुपालन प्राकृतिक गैस प्रसंस्करण वातावरण में सुरक्षित संचालन की गारंटी देता है।
14 टन की स्किड इकाई 6200×2900×2300 मिमी है। भारी ट्रक परिवहन मानक है; समुद्री या रेल परिवहन परियोजना की शर्तों के आधार पर परक्राम्य है। पैकेजिंग जीबी/टी 13384 का अनुपालन करती है:
• पूरे स्किड को नमीरोधी फिल्म और तिरपाल से ढक दें
• कोर ट्रांसमिशन भागों की सुरक्षा के लिए शॉक पैड जोड़ें
• फोम पैकेजिंग के साथ सटीक उपकरणों और स्पेयर पार्ट्स को अलग करें
• मानक शिपिंग चेतावनी लेबल संलग्न करें।
सभी सेवाएँ तकनीकी अनुबंध में निर्धारित अनुसार निष्पादित की जाती हैं:
तकनीशियन साइट की स्थिति की जांच के बाद साइट पर स्थापना और कमीशनिंग का मार्गदर्शन करते हैं
संचालन, रखरखाव और सामान्य दोष समस्या निवारण पर ट्रेन ऑपरेटर
दीर्घकालिक मूल स्पेयर पार्ट्स की आपूर्ति के साथ, घिसे-पिटे हिस्सों का पूरा सेट प्रदान किया गया
वारंटी: कमीशनिंग के 12 महीने बाद या डिलीवरी के 18 महीने बाद (जो भी पहले)। विनिर्माण दोषों के लिए निःशुल्क मरम्मत। 12 घंटे की प्रतिक्रिया, 500 किमी के भीतर 24 घंटे ऑन-साइट सेवा, 1000 किमी के भीतर 48 घंटे। वारंटी के बाद आजीवन तकनीकी परामर्श उपलब्ध है।
