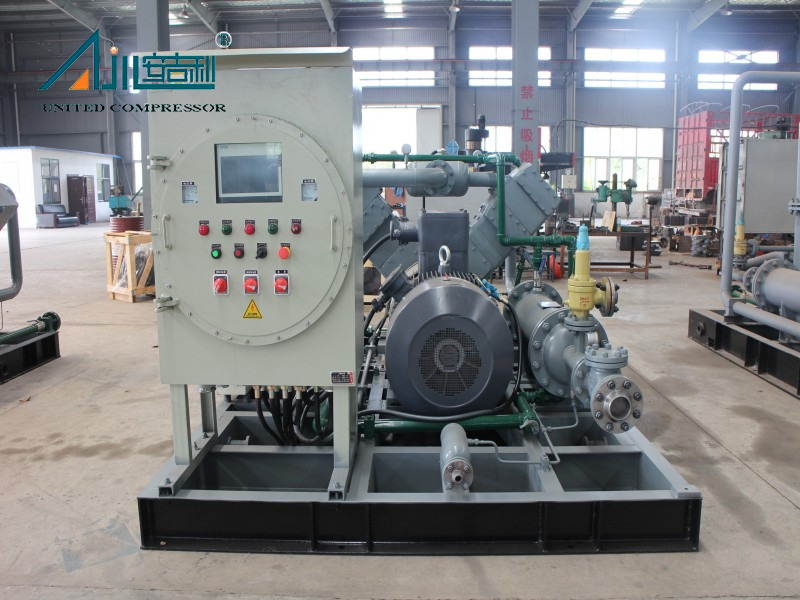

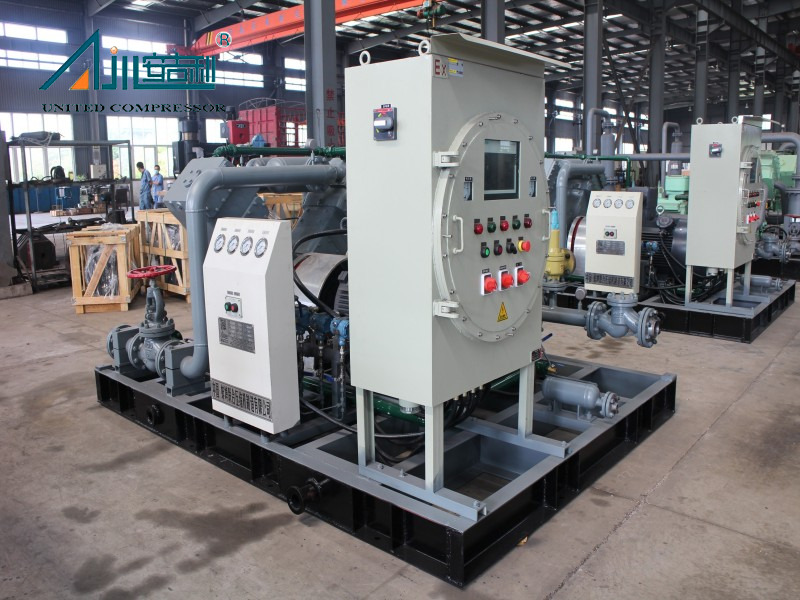

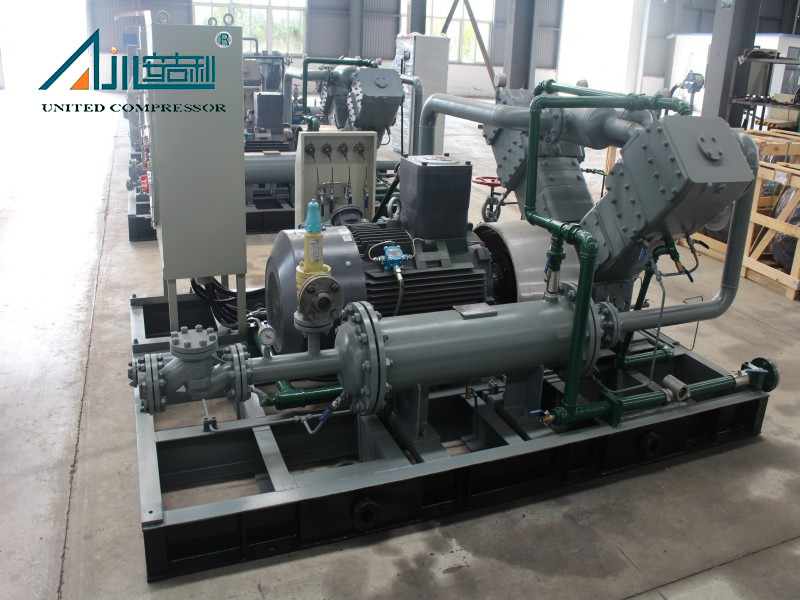

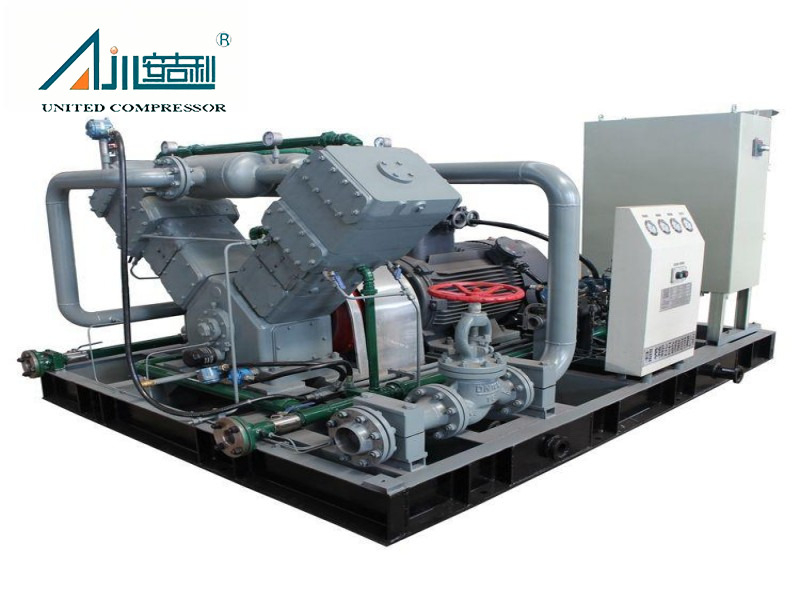

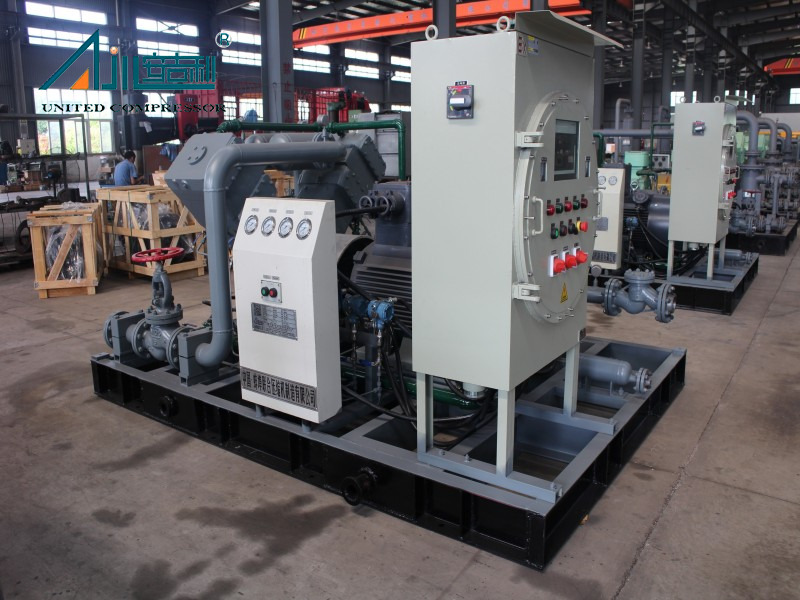

VW -6.6/(2 ~ 3) -7 प्राकृतिक गैस कंप्रेसर, Bengbu United Compressor Manufacturing Co., Ltd द्वारा निर्मित। (चीन), औद्योगिक परिष्कृत कमी प्रणालियों में प्राकृतिक गैस दबाव के लिए डिज़ाइन किया गया एक उच्च-प्रदर्शन पारस्परिक पिस्टन कंप्रेसर है। यह औद्योगिक तकनीकी उन्नयन और पुनर्वास परियोजनाओं में एक मुख्य उपकरण के रूप में सेवा करते हुए, प्राकृतिक गैस के दबाव को मज़बूती से और कठोर रूप से बढ़ावा देने के लिए विकसित किया गया है, और औद्योगिक परिष्कृत कमी प्रक्रियाओं के सुचारू संचालन को सुनिश्चित करता है।
प्रमुख प्रदर्शन संकेतक औद्योगिक संचालन के लिए इसकी उपयुक्तता को दर्शाते हैं: यह 1200nm k/h ( 0.25mpa.g के इनलेट दबाव के आधार पर , खरीदार द्वारा निर्धारित रिटर्न सिस्टम द्वारा संभाले गए दबाव में उतार -चढ़ाव के कारण होने वाले प्रवाह दर में परिवर्तन के साथ, 0.20 ~ 0.30mpa.g (Gauge दबाव के एक इनलेट दबाव सीमा) के भीतर संचालित होता है , जो एक निकास प्रवाह दर को प्राप्त करता है । (अनुमान दबाब)। द्वारा संचालित , इसमें 75kW मुख्य मोटर 3000 × 2200 × 2100 मिमी के आयामों के साथ एक कॉम्पैक्ट समग्र डिजाइन और लगभग 4000kg का कुल वजन है , जो ऑन-साइट परिष्कृत कमी प्रणालियों में सुविधाजनक एकीकरण की अनुमति देता है। इसका मजबूत संरचनात्मक डिजाइन लगातार स्टार्ट-अप और स्टॉप के साथ रुक-रुक कर काम करने की स्थिति में भी स्थिर संचालन सुनिश्चित करता है।

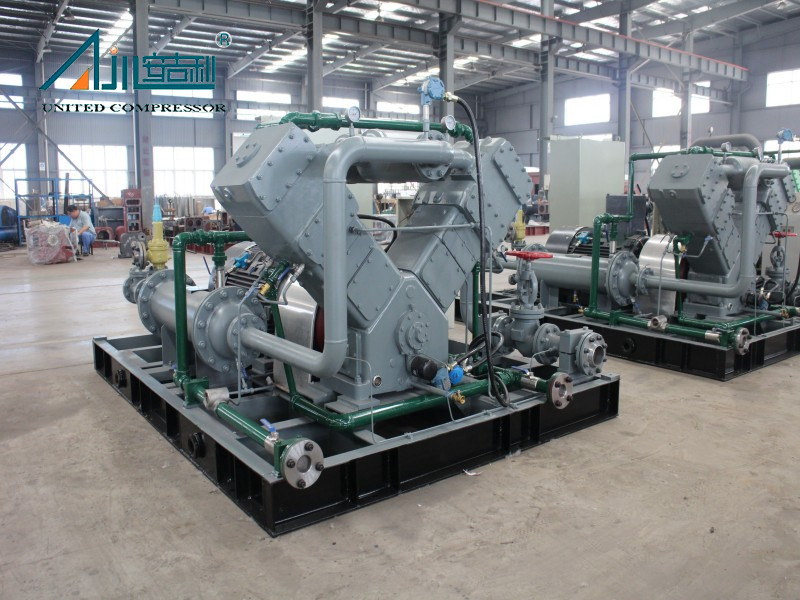

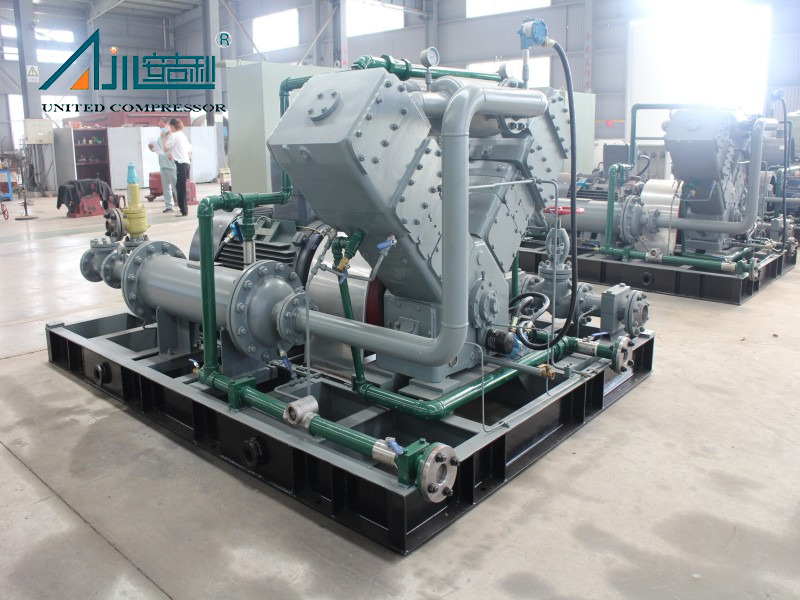

एक वी-टाइप, ओपन वॉटर-कूल्ड, ऑयल-फ्री स्नेहन पिस्ट्रोकेटिंग पिस्टन कंप्रेसर के रूप में इंजीनियर, वीडब्ल्यू -6.6/(2 ~ 3) -7 एक एकल-चरण संपीड़न, दो-सिलेंडर कॉन्फ़िगरेशन को अपनाता है और एक एकीकृत एसकेआईडी-माउंटेड इकाई के रूप में आपूर्ति की जाती है। प्रमुख घटकों को स्थायित्व और स्थिर प्रदर्शन के लिए चुना जाता है:
सिलेंडर और सिलेंडर हेड: दोनों सिलेंडर और सिलेंडर हेड HT250 ग्रे कास्ट आयरन से बने होते हैं, जिसमें प्राकृतिक गैस माध्यम के तेल संदूषण को रोकने के लिए तेल-मुक्त स्नेहन डिजाइन के साथ और औद्योगिक परिष्कृत कमी प्रक्रियाओं की शुद्धता आवश्यकताओं को पूरा करने के लिए।
पैकिंग और पिस्टन घटक: पैकिंग PTFE से भरी सामग्री का उपयोग करता है, और पिस्टन पहनने के लिए प्रतिरोधी पिस्टन के छल्ले और गाइड रिंग से सुसज्जित है। ये घटक प्रभावी रूप से कंप्रेसर के सीलिंग प्रदर्शन को बढ़ाते हैं और कमजोर भागों के सेवा जीवन का विस्तार करते हैं।
क्रैंकशाफ्ट और कनेक्टिंग रॉड: क्रैंकशाफ्ट उच्च गुणवत्ता वाले कार्बन स्टील से जाली है, जिसमें क्रैंकपिन पहनने के प्रतिरोध में सुधार के लिए सख्त प्रेरण के अधीन हैं; कनेक्टिंग रॉड 40CR जाली स्टील से बना है, जो दीर्घकालिक संचालन के दौरान विश्वसनीय पावर ट्रांसमिशन सुनिश्चित करता है।
स्थिर संचालन और उच्च सुरक्षा: खुला पानी-कूलिंग प्रणाली कुशलता से निकास तापमान (≤50 ℃) को नियंत्रित करती है, और दबाव स्नेहन प्रणाली (क्रैंकशाफ्ट के लिए, रॉड, और क्रॉसहेड को जोड़ने के लिए) चलती भागों के पर्याप्त स्नेहन को सुनिश्चित करती है। एक टच स्क्रीन के साथ एक विस्फोट-प्रूफ पीएलसी नियंत्रण कैबिनेट ऑपरेटिंग मापदंडों की वास्तविक समय की निगरानी के साथ-साथ विस्फोटक वातावरण की सुरक्षा आवश्यकताओं को पूरा करते हुए दोषों के मामले में स्वचालित अलार्म और शटडाउन संरक्षण में सक्षम बनाता है।
आसान स्थापना और रखरखाव: एकीकृत स्किड-माउंटेड बेस पर्याप्त शक्ति और कठोरता प्रदान करता है, साइट पर स्थापना को सरल बनाता है; एक मैनुअल टर्निंग डिवाइस और मानकीकृत स्पेयर पार्ट्स (जैसे रखरखाव किट और तेल फिल्टर) का समावेश दैनिक रखरखाव की सुविधा देता है और उपकरण डाउनटाइम को कम करता है।
मजबूत पर्यावरणीय अनुकूलनशीलता: जटिल औद्योगिक साइट की स्थितियों (तापमान में उतार -चढ़ाव और विशिष्ट भूकंपीय आवश्यकताओं सहित) के अनुकूल होने के लिए डिज़ाइन किया गया, कंप्रेसर अलग -अलग तापमान और पर्यावरणीय परिस्थितियों में संचालित हो सकता है, जिससे औद्योगिक प्रक्रियाओं के लिए प्राकृतिक गैस की निरंतर आपूर्ति सुनिश्चित होती है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
 | |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव एमपीए | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | VW-3.5/1-18 | प्राकृतिक गैस | 420 | 1.8 | 55 | बंद पानी का कोला | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2） 6） -250 | प्राकृतिक गैस | 160 | 25 | 30 | हवा का | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30) 50) -250 | प्राकृतिक गैस | 4167 | 25 | 315 | हवा का | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8) 12) -52 | प्राकृतिक गैस | 2083 | 5.2 | 200 | हवा का | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | प्राकृतिक गैस | 1100 | 1.5 | 90 | हवा का | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0। 1) 0.5) -40 | प्राकृतिक गैस | 75 ～ 365 | 4 | 90 | हवा का | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5) 3.6) -14.2 | प्राकृतिक गैस | 700 | 1.42 | 90 | हवा का | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | प्राकृतिक गैस | 2000 | 3.5 | 250 | हवा का | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10) 30) -35 | प्राकृतिक गैस | 6250 | 3.5 | 315 | हवा का | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | प्राकृतिक गैस | 500 | 25 | 110 | हवा का | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5） 0.7） -60 | प्राकृतिक गैस | 180 | 6 | 45 | हवा का | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25) 35) -50 | प्राकृतिक गैस | 2500 | 5 | 90 | हवा का | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5） 2 （-14 | प्राकृतिक गैस | 1000 | 1.4 | 160 | हवा का | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-133/(0.05) 0.2) -6 | प्राकृतिक गैस | 800 | 0.6 | 90 | हवा का | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6） 3） -12 | प्राकृतिक गैस | 1900 | 1.2 | 132 | हवा का | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | प्राकृतिक गैस | 500 | 1.4 | 90 | हवा का | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4） 1） -16 | प्राकृतिक गैस | 1330 | 1.6 | 250 | मिश्रित शीतलन | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5) 1) -3 | प्राकृतिक गैस | 20000 | 0.3 | 45 | मिश्रित शीतलन | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25) 45) -45 | प्राकृतिक गैस | 20000 ～ 36000 | 4.5 | 250 | मिश्रित शीतलन | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16) 25) -50 | प्राकृतिक गैस | 2500 | 5.0 | 160 | पानी ठंडा हुआ | 4300 × 3000 × 1600 | 7000 | |
| 21 | डीडब्ल्यू -3/15-52 | प्राकृतिक गैस | 2550 | 5.2 | 185 | पानी ठंडा हुआ | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5) 2.5) -22 | प्राकृतिक गैस | 700 | 2.2 | 110 | पानी ठंडा हुआ | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7） 15） -20 | प्राकृतिक गैस | 4000 | 2.0 | 160 | पानी ठंडा हुआ | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | प्राकृतिक गैस | 320 | 2.2 | 45 | पानी ठंडा हुआ | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | प्राकृतिक गैस | 1000 | 2.5 | 160 | पानी ठंडा हुआ | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | प्राकृतिक गैस | 2100 | 1.0 | 110 | पानी ठंडा हुआ | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-119.2/(1 ～ 17)-(17) 25) | प्राकृतिक गैस | 2000 | 1.7 ～ 2.5 | 400 | पानी ठंडा हुआ | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2) 4) -20 | प्राकृतिक गैस | 1500 | 2 | 185 | पानी ठंडा हुआ | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9। 1/(0.05 ～ 0। 1) -5 型 | प्राकृतिक गैस | 500 | 0.5 | 55 | पानी ठंडा हुआ | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35） 52）-(39) 56) | प्राकृतिक गैस | 4000 | 3.9 ～ 5.6 | 37 | पानी ठंडा हुआ | 3200 × 1700 × 1800 | 2500 | |
यह विशेष रूप से प्राकृतिक गैस के लिए डिज़ाइन किया गया है (जैसा कि तकनीकी समझौते में स्पष्ट रूप से निर्दिष्ट है कि कंप्रेसर का माध्यम प्राकृतिक गैस है)। यह अन्य गैसों जैसे हाइड्रोजन, ऑक्सीजन या विशेष औद्योगिक गैसों को संपीड़ित करने के लिए उपयुक्त नहीं है। यदि अन्य गैसों को संपीड़ित करने की मांग है, तो अनुकूलित गैस कंप्रेसर समाधान के लिए आपूर्तिकर्ता से परामर्श करने की सिफारिश की जाती है।
इसके उचित संरचनात्मक डिजाइन और उच्च-गुणवत्ता वाले घटक चयन (जैसे कि पहनने-प्रतिरोधी पिस्टन रिंग, गाइड रिंग्स और पीटीएफई से भरे पैकिंग) के कारण, नियमित रखरखाव (फिल्टर की स्थिति की जांच करना, सील का निरीक्षण करना और सुरक्षा वाल्व के प्रदर्शन का परीक्षण करना) आम तौर पर प्रत्येक 3,000-4,000 ऑपरेटिंग घंटों की आवश्यकता होती है। इसके अलावा, प्रमुख कमजोर भागों (जैसे कि पिस्टन के छल्ले, वाल्व प्लेट) में 6,000 घंटे से कम का सेवा जीवन होता है, और सिलेंडर और पैकिंग के लिए तेल-मुक्त स्नेहन डिजाइन लगातार स्नेहक प्रतिस्थापन से बचता है, आगे रखरखाव की आवृत्ति को कम करता है।
हां, कंप्रेसर राष्ट्रीय और औद्योगिक तकनीकी मानकों की एक श्रृंखला का अनुपालन करता है। उदाहरण के लिए, यह एपीआई 618 (पेट्रोलियम, रासायनिक और गैस उद्योग सुविधाओं के लिए पारस्परिक कंप्रेशर्स), जीबी/टी 3853 (सकारात्मक विस्थापन कंप्रेशर्स के लिए स्वीकृति परीक्षण), और बफर टैंकों जैसे दबाव घटकों के लिए जीबी 150 (दबाव पोत) की आवश्यकताओं को पूरा करता है। इसी समय, इसके विस्फोट-प्रूफ पार्ट्स (जैसे विस्फोट-प्रूफ मोटर, विस्फोट-प्रूफ पीएलसी कंट्रोल कैबिनेट) जीबी 3836 श्रृंखला मानकों की आवश्यकताओं को पूरा करते हैं, विस्फोटक वातावरण में सुरक्षित और आज्ञाकारी संचालन सुनिश्चित करते हैं।
परिवहन के तरीके: कंप्रेसर को भूमि (ट्रक) द्वारा ले जाया जा सकता है, और यदि लंबी दूरी या क्रॉस-क्षेत्रीय परिवहन की आवश्यकता है, तो समुद्र या रेलवे परिवहन भी चुना जा सकता है। विशिष्ट परिवहन विधि को वास्तविक परियोजना स्थान और परिवहन स्थितियों के अनुसार आपूर्तिकर्ता और खरीदार के बीच बातचीत के माध्यम से निर्धारित किया जा सकता है।
पैकेजिंग आवश्यकताएँ: कंप्रेसर की पैकेजिंग GB/T 13384 (यांत्रिक और विद्युत उत्पादों की पैकेजिंग के लिए सामान्य तकनीकी शर्तों) और प्रासंगिक रेलवे, राजमार्ग परिवहन नियमों का पालन करेगी। पूरी मशीन (स्किड-माउंटेड बेस, कंट्रोल कैबिनेट और बफर टैंक सहित) को नमी-प्रूफ, रेन-प्रूफ और एंटी-वाइब्रेशन उपायों (जैसे कि नमी-प्रूफ फिल्मों, शॉक-अवशोषित पैड का उपयोग करना) के साथ पैक किया जाता है। प्रमुख घटकों (जैसे कि स्पेयर पार्ट्स, सटीक उपकरण) के लिए, वे परिवहन के दौरान क्षति से बचने के लिए अलग -अलग लकड़ी के बक्से या धातु के बक्से में पैक किए जाते हैं।
आपूर्तिकर्ता उपकरण स्थापना और कमीशनिंग के लिए ऑन-साइट मार्गदर्शन, खरीदार के संचालन और रखरखाव कर्मियों के लिए प्रशिक्षण (उपकरण संचालन, दैनिक रखरखाव, दोष निदान और हैंडलिंग), और स्पेयर पार्ट्स की आपूर्ति सहित व्यापक मार्गदर्शन के बाद की बिक्री के बाद की तकनीकी सहायता प्रदान करता है। गुणवत्ता गारंटी अवधि के दौरान (उपकरण प्रदर्शन स्वीकृति के पूरा होने के 12 महीने बाद या आगमन स्वीकृति के बाद 18 महीने, जो भी पहले आता है), यदि आपूर्तिकर्ता की निर्माण गुणवत्ता के कारण उपकरण क्षतिग्रस्त हो जाता है, तो आपूर्तिकर्ता नोटिस प्राप्त करने के बाद 48 घंटे के भीतर हैंडलिंग के लिए मुफ्त मरम्मत या भागों की प्रतिस्थापन प्रदान करेगा।
