| मात्रा: | |
|---|---|
डीडब्ल्यू श्रृंखला वेलहेड और प्रोसेस गैस कंप्रेसर हेवी-ड्यूटी रिसीप्रोकेटिंग कंप्रेसर हैं जिन्हें तेल और गैस क्षेत्रों और रासायनिक प्रक्रिया उद्योगों के लिए इंजीनियर किया गया है।
इनका व्यापक रूप से वेलहेड गैस संपीड़न, संबंधित गैस रिकवरी और विभिन्न प्रक्रिया गैस बूस्टिंग अनुप्रयोगों के लिए उपयोग किया जाता है , जहां गैस संरचना, दबाव में उतार-चढ़ाव और परिचालन स्थितियों की अत्यधिक मांग होती है।
प्रत्येक कंप्रेसर को गैस संरचना, इनलेट दबाव, डिस्चार्ज दबाव, प्रवाह दर और साइट की स्थितियों के अनुसार कस्टम-डिज़ाइन किया गया है , जो सुरक्षित, स्थिर और दीर्घकालिक संचालन सुनिश्चित करता है।
गैस कंप्रेसर अनुप्रयोगों की प्रक्रिया करें
वेलहेड गैस संपीड़न
एसोसिएटेड गैस कंप्रेसर सिस्टम
फ़ीड गैस और संश्लेषण गैस संपीड़न
टेल गैस और फ्लैश गैस रिकवरी
पुनर्जनन गैस और गैर-संघनित गैस हैंडलिंग
हीलियम रिकवरी और रिच कार्बन गैस संपीड़न
हेवी-ड्यूटी रिसीप्रोकेटिंग पिस्टन कंप्रेसर डिज़ाइन
परिवर्तनीय दबाव और प्रवाह स्थितियों के तहत स्थिर संचालन
कम ऊर्जा खपत के साथ उच्च दक्षता
सल्फर युक्त और मिश्रित गैसों के लिए संक्षारण प्रतिरोधी सामग्री
विषाक्त और ज्वलनशील मीडिया के लिए अनुकूलित सीलिंग डिज़ाइन
संबद्ध गैस, फटी गैस और संश्लेषण गैस के लिए उपयुक्त
संरचना एवं विन्यास
कंप्रेसर मल्टी-स्टेज संपीड़न के साथ डी-प्रकार (सममित संतुलित) संरचना को अपनाता है।
मुख्य डिज़ाइन हाइलाइट्स में शामिल हैं:
तेल मुक्त या नियंत्रित स्नेहन डिज़ाइन (गैस आवश्यकताओं के आधार पर)
तेल संदूषण को रोकने वाली दोहरी दूरी वाली टुकड़ा संरचना
वाटर-कूल्ड/एयर-कूल्ड/मिश्रित कूलिंग विकल्प
सुरक्षा और निगरानी कार्यों के साथ पीएलसी नियंत्रण प्रणाली
अनुकूलित दबाव सीमा और संपीड़न चरण
गैस-विशिष्ट सामग्री और सीलिंग चयन
स्किड-माउंटेड या कंटेनरीकृत डिज़ाइन
मोटर चालित या इंजन चालित विकल्प
परियोजना प्रक्रिया प्रवाह के अनुसार डिज़ाइन किया गया
आवेदन क्षेत्र
कोक ओवन गैस कंप्रेशर्स का उपयोग व्यापक रूप से कोकिंग उद्योग (गैस रिकवरी और डिसल्फराइजेशन/डेनिट्रिफिकेशन), रासायनिक संश्लेषण (अमोनिया/यूरिया/मेथनॉल/हाइड्रोजन शुद्धि), ऊर्जा उपयोग (गैस बिजली उत्पादन/भट्ठा ईंधन), पर्यावरण संरक्षण और संसाधन उपयोग (एलएनजी उत्पादन/बायोगास मिश्रित), और विशेष औद्योगिक परिदृश्य) में किया जाता है। उनके मुख्य लाभ संक्षारण-प्रतिरोधी डिजाइन (सल्फर युक्त/अमोनिया रचना के लिए उपयुक्त), विस्फोट-प्रूफ प्रदर्शन (exdiict4 विस्फोट-प्रूफ स्तर), और व्यापक ऑपरेटिंग स्थिति समायोजन क्षमता (0.8-2.5mpa दबाव की आवृत्ति रूपांतरण नियंत्रण) में, स्वच्छ ऊर्जा/रासायनिक कच्चे माल के कुकले ऊर्जा के कुशल रूपांतरण को प्राप्त करने में निहित हैं।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |

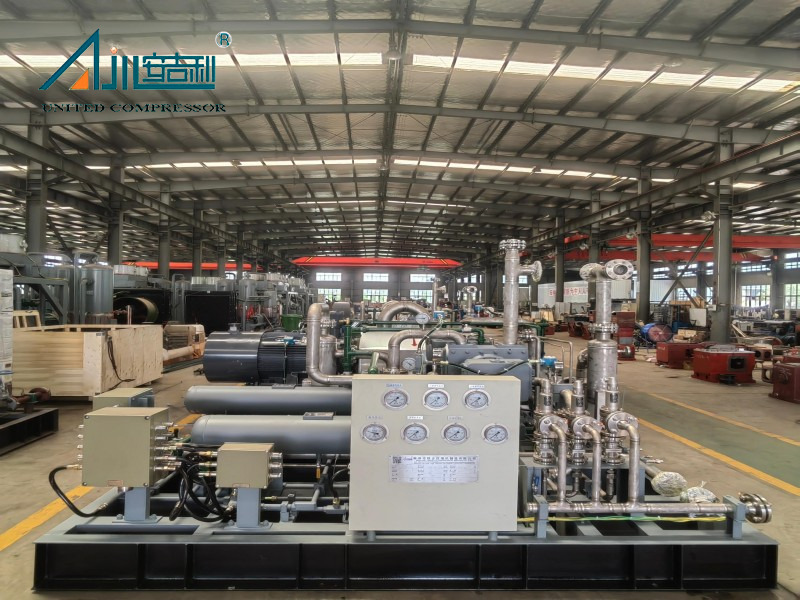

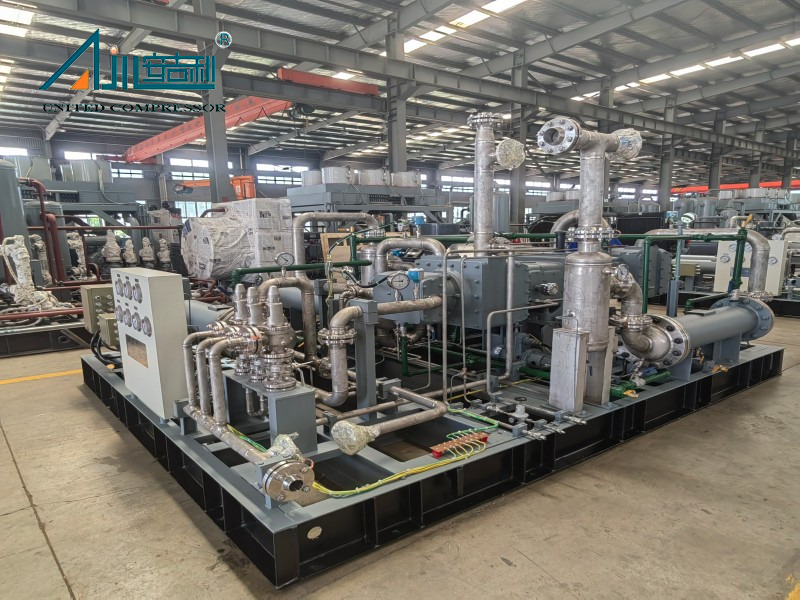

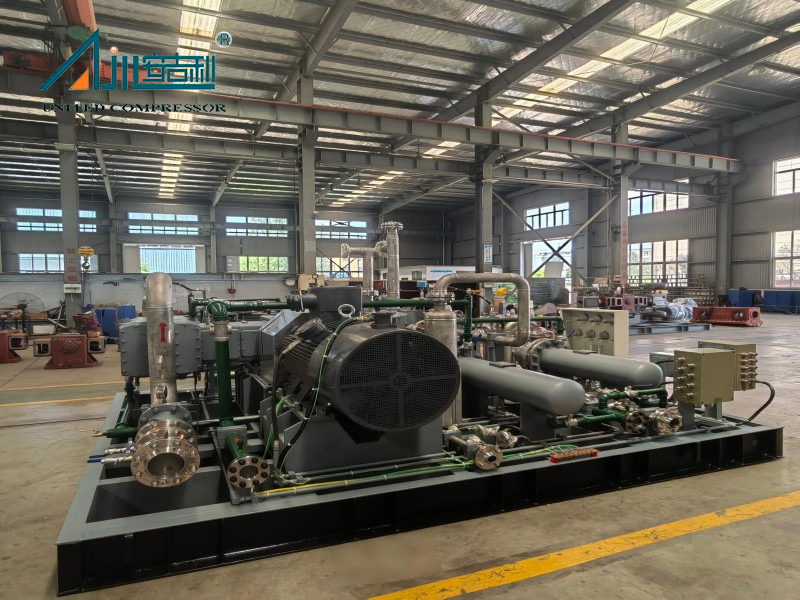

संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
तकनीकी मापदण्ड
नीचे विशिष्ट प्रक्रिया गैस कंप्रेसर मॉडल हैं।
वास्तविक कॉन्फ़िगरेशन को आपकी परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जाएगा।
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव MPa （g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | DWF-12.4/（9） 12） -14 | कार्बन डाईऑक्साइड | 6400 | 1.4 | 185 | हवा का | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | नाइट्रोजन | 895 | 1.6 | 55 | हवा का | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | हाइड्रोजन क्लोराइड | 55 | 0.5 | 11 | हवा का | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1। 13/0.3-34 | फ्लैश वाष्प | 75 | 0.03 ～ 3.4 | 18.5 | हवा का | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0) 0.5) -10 | संबद्ध गैस | 50 ～ 100 | 1 | 75 | हवा का | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2) 1.5) -12 | बीओजी | 260 ～ 540 | 1.2 | 55 | हवा का | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6) 7) -100 | कार्बन मोनोआक्साइड | 900 | 10 | 160 | मिश्रित शीतलन | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-119.8/0.5-7.25 | मिथाइलीन क्लोराइड | 3.5 | 0.725 | 160 | मिश्रित शीतलन | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0) 0.2) -8 | क्लोरोमेथेन | 436 | 0.8 | 75 | मिश्रित शीतलन | 3200 × 2400 × 1600 | 4500 | |
| 10 | डीडब्ल्यू -2.4/2.5-11 एच | एलियम रिकवरी जीए | 450 | 1.1 | 37 | मिश्रित शीतलन | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | कच्चा माल | 800 | 2.5 | 160 | पानी ठंडा हुआ | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | विनाइलिडीन फ्लोराइड | 418 | 1.8 | 75 | पानी ठंडा हुआ | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0) 0.2) -40 | बायोगैस | 230 | 4.0 | 45 | पानी ठंडा हुआ | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | एथिल क्लोराइड | 470 | 0.6 | 55 | पानी ठंडा हुआ | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18) 25) -50 | कच्चा माल | 2900 | 5.0 | 160 | पानी ठंडा हुआ | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0） 6） -6 | इज़ोब्यूटिलीन | 1650 | 0.6 | 45 | पानी ठंडा हुआ | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | मिश्रित गैसें | 200 | 0.35 | 18.5 | पानी ठंडा हुआ | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | विनाइल क्लोराइड | 100 | 0.35 | 15 | पानी ठंडा हुआ | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0) 14) -40 | शीतल | 300 | 4.0 | 55 | पानी ठंडा हुआ | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8) 13)-(16) 24) | अमोनिया | 2700 | 1.6 ～ 2.4 | 75 | पानी ठंडा हुआ | 3200 × 2000 × 1700 | 3500 | |
| 21 | डीडब्ल्यू -5/7 | क्लोरोमेथेन | 355 | 0.7 | 37 | पानी ठंडा हुआ | 3500 × 2600 × 1700 | 4000 | |
| 22 | डीडब्ल्यू -9.2/3 | ऑन-कंडेनसेबल गैस | 653 | 0.3 | 45 | पानी ठंडा हुआ | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2.8) 3.2) -7.6 | कार्बन समृद्ध गैस | 3000 ～ 3400 | 0.76 | 132 | पानी ठंडा हुआ | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | वेलहेड गैस | 3334 | 2.0 ～ 5.0 | 185 | पानी ठंडा हुआ | 6000 × 3500 × 3000 | 14000 | |
| 25 | डीडब्ल्यू -4/0.5-4 | -पेंटाडीन, नाइट्रोजे | 300 | 0.4 | 30 | पानी ठंडा हुआ | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | अधोवायु | 500 | 1.5 | 90 | पानी ठंडा हुआ | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | डिसोर्शन गैस | 450 | 0.6 | 75 | पानी ठंडा हुआ | 4000 × 3000 × 2150 | 8000 | |
| 28 | डीडब्ल्यू -1.3/0.2-18 | मेटाफ्लुओरोइथिलीन | 80 | 1.8 | 18.5 | पानी ठंडा हुआ | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0। 1 ～ 0। 15) -18 | योरोमोनोक्लोरोएथ | 887 | 1.8 | 132 | पानी ठंडा हुआ | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | गैस | 206 | 0.5 | 22 | पानी ठंडा हुआ | 3200 × 2800 × 1800 | 3000 | |
परियोजना का मामला
 |  |  |
| Ningxia Zhongneng नई सामग्री इंजीनियरिंग | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। |
कंप्रेसर को विभिन्न संरचनात्मक रूपों में प्रदान किया जा सकता है, जिसमें डी-टाइप, एम-टाइप, एस-टाइप, डब्ल्यू-टाइप, वी-टाइप और जेड-प्रकार शामिल हैं। यह ग्राहकों को उनकी विशिष्ट स्थापना और परिचालन आवश्यकताओं के आधार पर सबसे उपयुक्त संरचना चुनने की अनुमति देता है।
DW -143 / (0.03-0.07) -17 कोक ओवन गैस कंप्रेसर पानी के शीतलन, वायु शीतलन और मिश्रित शीतलन विधियों का समर्थन करता है। ग्राहक अपने काम के माहौल और शीतलन की जरूरतों के अनुसार उपयुक्त शीतलन विधि का चयन कर सकते हैं।
हां, उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं के अनुरूप स्वतंत्र समाधान प्रदान करता है। इसमें प्रवाह दर, शुद्धता, दबाव, उपयोग वातावरण, मुख्य उद्देश्य और अन्य विशिष्ट ग्राहक आवश्यकताओं के आधार पर अनुकूलन शामिल है, डिजाइन से उत्पाद अनुकूलन तक।
वेलहेड और प्रोसेस गैस कंप्रेसर के अनुभवी निर्माता
तेल क्षेत्र और रासायनिक प्रक्रिया परियोजनाओं में सिद्ध संदर्भ
इन-हाउस मशीनिंग, असेंबली और परीक्षण
डिलीवरी से पहले प्रत्येक इकाई का नकली कामकाजी परिस्थितियों में परीक्षण किया गया
