गैस रचना (mol%): एसोसिएटेड गैस (CH, 66.23%, C₂-C, हाइड्रोकार्बन 26.7548%, CO₂ 1.01%)
प्रवाह दर: 1370nm @/h @ 0.04mpa.g.g
इनलेट दबाव: 0.03 ~ 0.05mpa.g (डिजाइन बिंदु 0.04MPA)
इनलेट तापमान: सामान्य तापमान
निकास दबाव: 4.5mpa.g
मुख्य मोटर शक्ति: 280KW
मशीन के समग्र आयाम: लगभग 9000 × 3100 × 5045 मिमी
पूरी मशीन का वजन: लगभग 22t
| मात्रा: | |
|---|---|
MWF -18.7/(0.3 ~ 0.5) -45 संबद्ध गैस कंप्रेसर, एक विशेष पारस्परिक पिस्टन कंप्रेसर, तेल क्षेत्र के विकास, प्राकृतिक गैस एकत्रीकरण प्रणालियों और ऊर्जा वसूली परियोजनाओं में कम दबाव से जुड़ी गैस के कुशल संपीड़न और परिवहन के लिए विकसित किया गया है। एक विशिष्ट मध्यम संरचना को संभालने के लिए-Ch₄ 66.23%, C,-C, हाइड्रोकार्बन (एथेन 13.05%, प्रोपेन 9.78%, आदि सहित), और CO₂ 1.01%-यह कंप्रेसर जटिल औद्योगिक परिदृश्यों में स्थिर और सुरक्षित संचालन सुनिश्चित करता है, जो तेल और गैस क्षेत्र उत्पादन की सख्त आवश्यकताओं को पूरा करता है।
1370nm @/h @ 0.04mpa.g (समायोज्य रेंज: 1250 ~ 1450nm m/h ) की रेटेड प्रसंस्करण क्षमता के साथ , यह 0.03 ~ 0.05mpa.g (0.04mpa पर डिज़ाइन बिंदु) के इनलेट दबाव रेंज के भीतर संचालित होता है और 4.5mpa.g , 280k.g के एक आउटलेट YBBP-355L3-6)। इसका मॉड्यूलर स्किड-माउंटेड डिज़ाइन, लगभग दबाव को प्राप्त करता है। 9000 × 3100 × 5045 मिमी (ऊंचाई में वियोज्य कूलर विंड-टकराव वाले हुड) और 22T के वजन के साथ समग्र आयामों के साथ , सुविधाजनक परिवहन और ऑन-साइट स्थापना, दोनों सादे और उच्च-ऊंचाई वाले तेल क्षेत्र के वातावरणों के अनुकूल है।
यह कंप्रेसर संबद्ध गैस उपयोग को अनुकूलित करने, ऊर्जा अपशिष्ट को कम करने और रिसाव दर œ 3 of सुनिश्चित करने में एक महत्वपूर्ण भूमिका निभाता है। यह प्रभावी रूप से तेल और गैस एकत्र करने की पाइपलाइनों, संबंधित गैस रिकवरी सिस्टम और मध्यम दबाव गैस ट्रांसमिशन नेटवर्क के कुशल संचालन का समर्थन करता है, जिससे ऊर्जा दक्षता और परिचालन सुरक्षा में योगदान होता है।
MWF -18.7/(0.3 ~ 0.5) -45 कंप्रेसर में एक चार-पंक्ति सममित संतुलित एम-टाइप डिज़ाइन है, जो परिचालन कंपन (GB/T7777-2021 मानकों के साथ अनुपालन) और शोर (इकाई से 1 मीटर पर 1 मीटर पर ≤85 डीबी) को कम करता है। पहनने-प्रतिरोधी घटकों से लैस-जैसे कि पिस्टन के छल्ले, गाइड रिंग्स, और 6000 घंटे से कम की सेवा जीवन के साथ पैकिंग-यह भाग प्रतिस्थापन की आवृत्ति को कम करता है, रखरखाव कार्यभार को कम करता है और दीर्घकालिक परिचालन लागत। एकीकृत स्वचालित नियंत्रण प्रणाली (सीमेंस S7-1200 PLC और 7-इंच टचस्क्रीन के साथ) मानव रहित ऑपरेशन, ऑपरेटिंग मापदंडों की दूरस्थ निगरानी और स्वचालित अलार्म/सुरक्षा को सक्षम बनाता है, जिससे मैनुअल हस्तक्षेप की आवश्यकता कम हो जाती है।
मुख्य इकाई के लिए एक बंद वाटर-कूलिंग सिस्टम को अपनाना और माध्यम के लिए मजबूर एयर-कूलिंग, कंप्रेसर स्थिर तापमान नियंत्रण (प्रत्येक चरण ≤125 ℃, टर्मिनल गैस आपूर्ति तापमान = परिवेश तापमान +15 ℃) का निकास तापमान सुनिश्चित करता है। HT250 ग्रे कच्चा लोहा से बना क्रैंककेस, तेल स्तर की निगरानी और तापमान का पता लगाने के लिए समर्पित इंटरफेस के साथ एक अंतर्निहित 100L लुब्रिकेटिंग ऑयल नाबदान है। सिलेंडर और पैकिंग तेल-मुक्त स्नेहन तकनीक को अपनाते हैं, जो मध्यम संदूषण से बचता है और गैस शुद्धता सुनिश्चित करता है। क्रैंकशाफ्ट (सरफेस कार्बुराइजेशन ट्रीटमेंट के साथ 42CRMO से बना) और पिस्टन रॉड (नाइट्राइडिंग उपचार के साथ 42CRMO से बना, HRC−60) जैसे प्रमुख घटक उच्च शक्ति वाली सामग्री का उपयोग करके निर्मित होते हैं, जो समग्र संरचनात्मक स्थायित्व को बढ़ाता है।
बहुमुखी प्रतिभा के लिए डिज़ाइन किया गया, कंप्रेसर एक नींव के साथ निश्चित स्थापना का समर्थन करता है, मुख्य उपकरण, कूलर, विभाजक, और नियंत्रण प्रणाली को एक ही स्किड में एक स्किड में एक को एकीकृत करता है, जो दूरस्थ ऑयलफील्ड स्थानों के लिए आसान ऑन-साइट परिनियोजन के लिए है। ग्राहक स्थानीय जलवायु स्थितियों के आधार पर चिकनाई तेल ग्रेड (परिवेश के तापमान के लिए L-DAB150> 5 ℃, L-DAB100 के लिए L-DAB100) का चयन कर सकते हैं। इसके अतिरिक्त, सिस्टम में कम तापमान वाले वातावरण (-25 ℃ ~ 55 ℃) के अनुकूल होने के लिए तेल और सीवेज पाइपलाइनों (40w/m · 10 restion लौ-रिटार्डेंट हीटिंग केबल) के लिए इलेक्ट्रिक ट्रेसिंग शामिल है। कनेक्शन इंटरफेस HG/T20592-2009 स्टील फ्लैंग्स को अपनाते हैं, जो ऑन-साइट पाइपलाइन सिस्टम के साथ संगतता सुनिश्चित करते हैं।
आवेदन क्षेत्र
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
 |  |

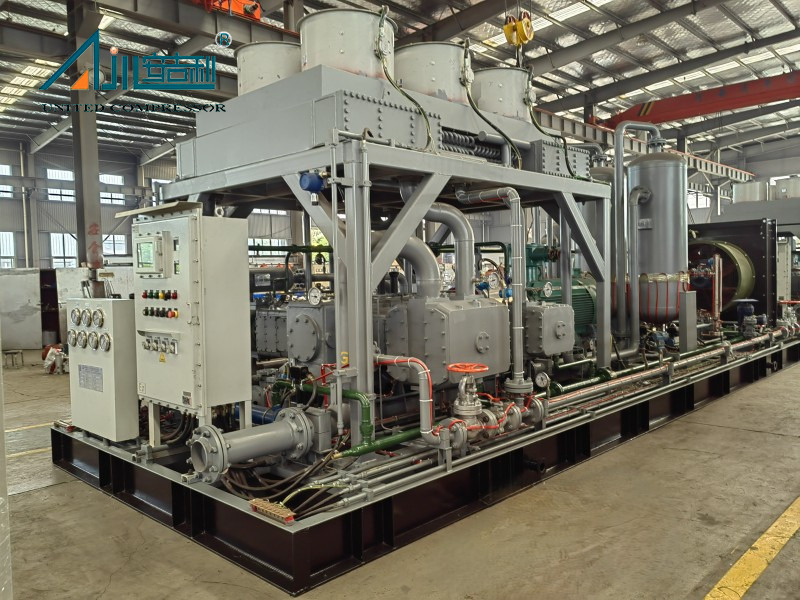

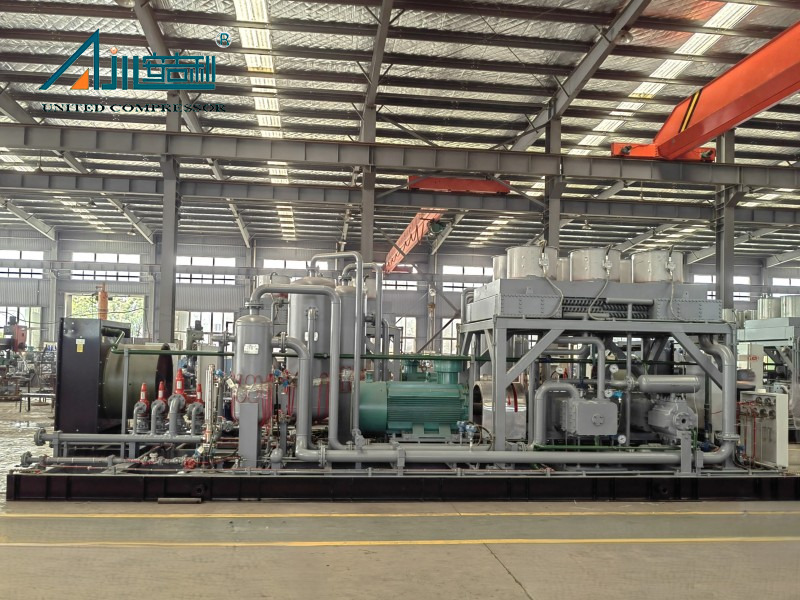

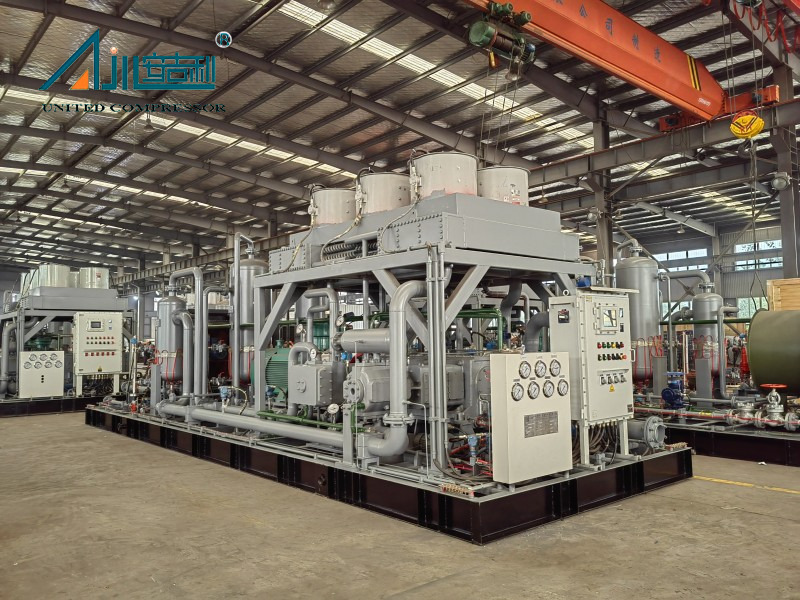

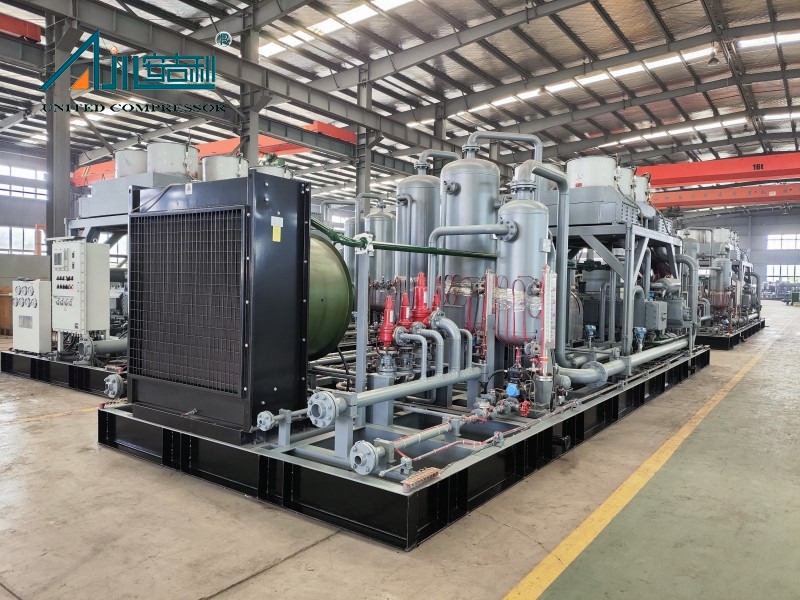

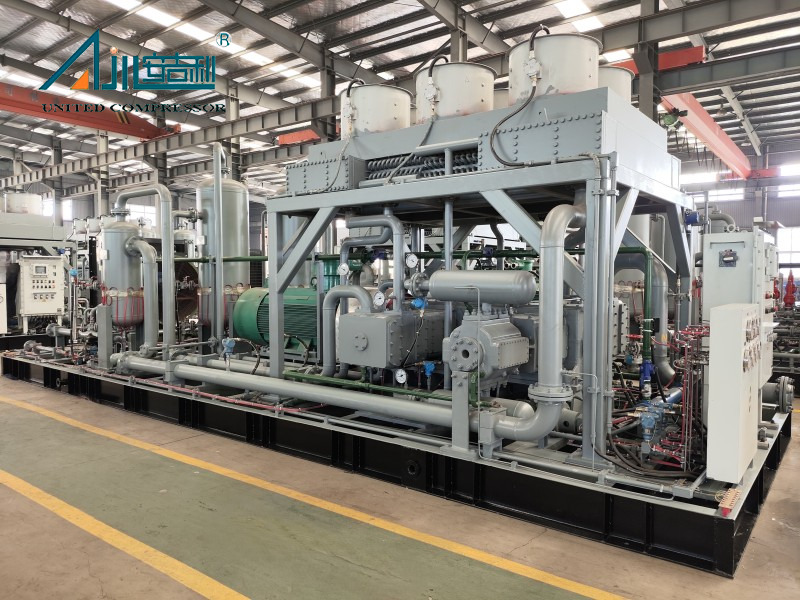

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव MPa （g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | DWF-12.4/（9） 12） -14 | कार्बन डाईऑक्साइड | 6400 | 1.4 | 185 | हवा का | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | नाइट्रोजन | 895 | 1.6 | 55 | हवा का | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | हाइड्रोजन क्लोराइड | 55 | 0.5 | 11 | हवा का | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1। 13/0.3-34 | फ्लैश वाष्प | 75 | 0.03 ～ 3.4 | 18.5 | हवा का | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0) 0.5) -10 | संबद्ध गैस | 50 ～ 100 | 1 | 75 | हवा का | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2) 1.5) -12 | बीओजी | 260 ～ 540 | 1.2 | 55 | हवा का | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6) 7) -100 | कार्बन मोनोआक्साइड | 900 | 10 | 160 | मिश्रित शीतलन | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-119.8/0.5-7.25 | मिथाइलीन क्लोराइड | 3.5 | 0.725 | 160 | मिश्रित शीतलन | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0) 0.2) -8 | क्लोरोमेथेन | 436 | 0.8 | 75 | मिश्रित शीतलन | 3200 × 2400 × 1600 | 4500 | |
| 10 | डीडब्ल्यू -2.4/2.5-11 एच | एलियम रिकवरी जीए | 450 | 1.1 | 37 | मिश्रित शीतलन | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | कच्चा माल | 800 | 2.5 | 160 | पानी ठंडा हुआ | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | विनाइलिडीन फ्लोराइड | 418 | 1.8 | 75 | पानी ठंडा हुआ | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0) 0.2) -40 | बायोगैस | 230 | 4.0 | 45 | पानी ठंडा हुआ | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | एथिल क्लोराइड | 470 | 0.6 | 55 | पानी ठंडा हुआ | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18) 25) -50 | कच्चा माल | 2900 | 5.0 | 160 | पानी ठंडा हुआ | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0） 6） -6 | इज़ोब्यूटिलीन | 1650 | 0.6 | 45 | पानी ठंडा हुआ | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | मिश्रित गैसें | 200 | 0.35 | 18.5 | पानी ठंडा हुआ | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | विनाइल क्लोराइड | 100 | 0.35 | 15 | पानी ठंडा हुआ | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0) 14) -40 | शीतल | 300 | 4.0 | 55 | पानी ठंडा हुआ | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8) 13)-(16) 24) | अमोनिया | 2700 | 1.6 ～ 2.4 | 75 | पानी ठंडा हुआ | 3200 × 2000 × 1700 | 3500 | |
| 21 | डीडब्ल्यू -5/7 | क्लोरोमेथेन | 355 | 0.7 | 37 | पानी ठंडा हुआ | 3500 × 2600 × 1700 | 4000 | |
| 22 | डीडब्ल्यू -9.2/3 | ऑन-कंडेनसेबल गैस | 653 | 0.3 | 45 | पानी ठंडा हुआ | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2.8) 3.2) -7.6 | कार्बन समृद्ध गैस | 3000 ～ 3400 | 0.76 | 132 | पानी ठंडा हुआ | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | वेलहेड गैस | 3334 | 2.0 ～ 5.0 | 185 | पानी ठंडा हुआ | 6000 × 3500 × 3000 | 14000 | |
| 25 | डीडब्ल्यू -4/0.5-4 | -पेंटाडीन, नाइट्रोजे | 300 | 0.4 | 30 | पानी ठंडा हुआ | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | अधोवायु | 500 | 1.5 | 90 | पानी ठंडा हुआ | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | डिसोर्शन गैस | 450 | 0.6 | 75 | पानी ठंडा हुआ | 4000 × 3000 × 2150 | 8000 | |
| 28 | डीडब्ल्यू -1.3/0.2-18 | मेटाफ्लुओरोइथिलीन | 80 | 1.8 | 18.5 | पानी ठंडा हुआ | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0। 1 ～ 0। 15) -18 | योरोमोनोक्लोरोएथ | 887 | 1.8 | 132 | पानी ठंडा हुआ | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | गैस | 206 | 0.5 | 22 | पानी ठंडा हुआ | 3200 × 2800 × 1800 | 3000 | |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। |
यह विशेष रूप से एक स्पष्ट रचना के साथ संबद्ध गैस के लिए इंजीनियर है-जिसमें CH, 66.23%, C₂-C, हाइड्रोकार्बन (जैसे कि एथेन 13.05%, प्रोपेन 9.78%), CO₂ 1.01%और ट्रेस घटकों जैसे हीलियम 0.044%और नाइट्रोजन 5.31%के लिए कमज़ोर और ट्रांसपोर्टिंग कम-से-ट्रांसपोर्टिंग, रिकवरी प्रोजेक्ट्स।
कंप्रेसर की एक रेटेड प्रसंस्करण क्षमता 1370nm,/h है, 30 ~ 50kpa.g (सामान्य तापमान पर) के इनलेट दबाव रेंज के भीतर संचालित होती है, और 4.5mpa.g के आउटलेट दबाव को प्राप्त करती है। ये पैरामीटर सुनिश्चित करते हैं कि यह कम दबाव से संबंधित गैस संपीड़न और तेल और गैस क्षेत्र उत्पादन परिदृश्यों में मध्यम दबाव संचरण की मांग को कुशलता से पूरा कर सकता है।
हाँ। आपूर्तिकर्ता द्वारा प्रदान किए गए उपकरणों को मिलना चाहिए, लेकिन प्रासंगिक उद्योग मानकों और विनिर्देशों तक सीमित नहीं होना चाहिए। निर्दिष्ट संस्करणों वाले लोगों को छोड़कर, सभी मानकों को नवीनतम संस्करण के अनुसार लागू किया जाएगा, जो लंबे समय तक उपयोग के दौरान कंप्रेसर की सुरक्षा, विश्वसनीयता और औद्योगिक संचालन आवश्यकताओं के अनुपालन को सुनिश्चित करता है।
