ट्रांस-C4H8-0.12, CIS-C4H8-0.07, BUTENE-4-0.3, ISOBUTANE-0.15, N-BUTANE-0.31
गैसोलीन डिस्टिलेट -0.03, नाइट्रोजन -0.02;
साँस लेना प्रवाह दर: 2000 मीटर/एच (न्यूनतम 300 मीटर/एच/एच)
इनलेट तापमान: 60 ℃
सेवन दबाव: 0.11mpa। ए
निकास दबाव: 0.9mpa। ए
मुख्य मोटर शक्ति: 250kW
मशीन के समग्र आयाम: लगभग 6800 × 3200 × 2350 मिमी
पूरी मशीन का वजन: लगभग 18t
| मात्रा: | |
|---|---|
MW -33.4 0.1-8 विशेष गैस कंप्रेसर चीन में स्थित एक प्रमुख निर्माता बेंगबु यूनाइटेड कंप्रेसर द्वारा इंजीनियर एक उच्च-प्रदर्शन औद्योगिक समाधान है। जटिल गैस मिश्रणों को संभालने के लिए डिज़ाइन किया गया, यह कंप्रेसर ट्रांस-सी 4 एच 8 (0.12), सीआईएस-सी 4 एच 8 (0.07), ब्यूटेन -4 (0.3), आइसोब्यूटेन (0.15), एन-ब्यूटेन (0.31), गैसोलीन डिस्टिलेट (0.03), और नाइट्रोजन (0.02) के लिए कई घटकों को संसाधित करने में उत्कृष्टता प्राप्त करता है।
प्रमुख परिचालन मापदंडों ने इस कंप्रेसर को अलग कर दिया: यह 2000m m/h (न्यूनतम 300m of/h) की साँस लेना प्रवाह दर समेटे हुए है , 60 ℃ के इनलेट तापमान पर संचालित होता है , 0.11mpa.a के सेवन दबाव और 0.9mpa.a के निकास दबाव के साथ । द्वारा संचालित 250kW मुख्य मोटर , यह कॉम्पैक्ट डिजाइन के साथ मजबूत प्रदर्शन को जोड़ती है, जिसमें लगभग 6800 × 3200 × 2350 मिमी के समग्र आयाम और लगभग 18t का कुल वजन होता है.
तेल और गैस क्षेत्र से जुड़े गैस उपचार के लिए आदर्श, पेट्रोकेमिकल कच्चे माल का दबाव, पर्यावरण शासन, और औद्योगिक ईंधन आपूर्ति, MW-33.4 0.1-8 विशेष गैस कंप्रेसर दक्षता बढ़ाने, उत्सर्जन को कम करने और महत्वपूर्ण औद्योगिक प्रक्रियाओं में स्थिर गैस हैंडलिंग सुनिश्चित करने के लिए बनाया गया है।
एक चार-कॉलम सममित संतुलित एम-टाइप संरचना और दो-चरण संपीड़न अंतर प्रौद्योगिकी से लैस, कंप्रेसर सुसंगत, ऊर्जा-कुशल प्रदर्शन प्रदान करता है। के साथ जोड़ी गई इसकी पानी-कूल्ड तेल-मुक्त स्नेहन प्रणाली, 250kW विस्फोट-प्रूफ मोटर (EXDIIBT4) रेगिस्तान या अपतटीय स्थानों जैसे कठोर वातावरण में भी विश्वसनीय संचालन सुनिश्चित करती है। तापमान, दबाव और कंपन मापदंडों की वास्तविक समय की निगरानी के लिए सीमेंस स्मार्ट -200 पीएलसी का एकीकरण परिचालन स्थिरता को और बढ़ाता है।
एक स्टैंडआउट फीचर पर्यावरण शासन में इसका योगदान है: कंप्रेसर फ्लेयर उत्सर्जन को कम करता है, वीओसीएस उत्सर्जन के साथ, 3% , सख्त पर्यावरणीय नियमों के साथ संरेखित। यह उत्पादकता बनाए रखते हुए अपने कार्बन पदचिह्न को कम करने के उद्देश्य से उद्योगों के लिए एक स्थायी विकल्प बनाता है।
उपयोगकर्ता-मित्रता को ध्यान में रखते हुए, कंप्रेसर में कम कमजोर भाग, कम कंपन और कम शोर के स्तर को कम करते हुए, दैनिक संचालन और रखरखाव को सरल बनाते हैं। PTFE गाइड रिंग्स और पिस्टन रिंग्स द्वारा गठित स्व-चिकनाई प्रणाली, बाहरी तेल की आपूर्ति की आवश्यकता को समाप्त करती है, रखरखाव की आवृत्ति और लागत को कम करती है।
मुख्य और सहायक उपकरण पूरी तरह से एक स्किड-माउंटेड बेस में एकीकृत होते हैं, जिससे सुचारू और विश्वसनीय संचालन सुनिश्चित होता है। यह स्किड-माउंटेड डिज़ाइन आसान परिवहन और ऑन-साइट इंस्टॉलेशन की सुविधा देता है, समय और श्रम की बचत करता है। निकला हुआ किनारा इंटरफेस HG/T20592-2009 मानक का अनुपालन करते हैं, जिससे मौजूदा औद्योगिक प्रणालियों के साथ संगतता सुनिश्चित होती है।
उन्नत प्रौद्योगिकी द्वारा समर्थित, कंप्रेसर एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव (ZL 2017 2 1907021.7), एक पिस्टन रिंग सपोर्ट डिवाइस (ZL 2018 2 0294776.2), सिमेट्रिकल बैलेंस्ड कॉम्पर्स (ZL 2017 2 19017.0) के लिए एक रेंज पिस्टन (ZL 2017 2 19017.0) सहित कई पेटेंट रखता है। 0294762.0), इसकी इंजीनियरिंग उत्कृष्टता को मान्य करना।
आवेदन क्षेत्र
मिश्रित गैस कंप्रेसर के लिए उपयुक्त है:
तेल और गैस क्षेत्र संबद्ध गैस उपचार: वसूली दर में सुधार के लिए कम दबाव वाले फ्लैश गैस को पुनर्प्राप्त करना
रासायनिक कच्चे माल का दबाव: पेट्रोकेमिकल कच्चे माल जैसे कि ब्यूटेन/ब्यूटेन के परिवहन के लिए उपयुक्त
पर्यावरण शासन: भड़कना उत्सर्जन को कम करें, VOCs उत्सर्जन, 3%
औद्योगिक ईंधन आपूर्ति: बॉयलर/हीटिंग भट्टियों के लिए स्थिर गैस स्रोत प्रदान करना
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |

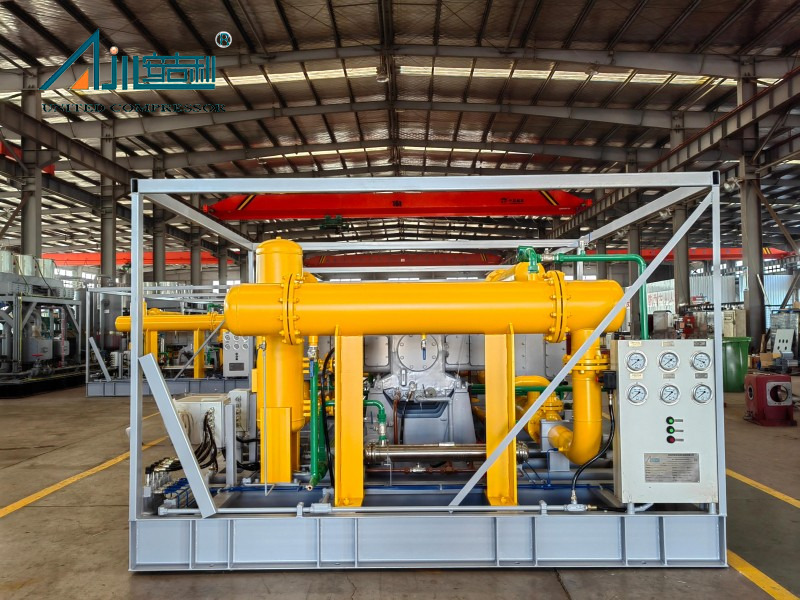

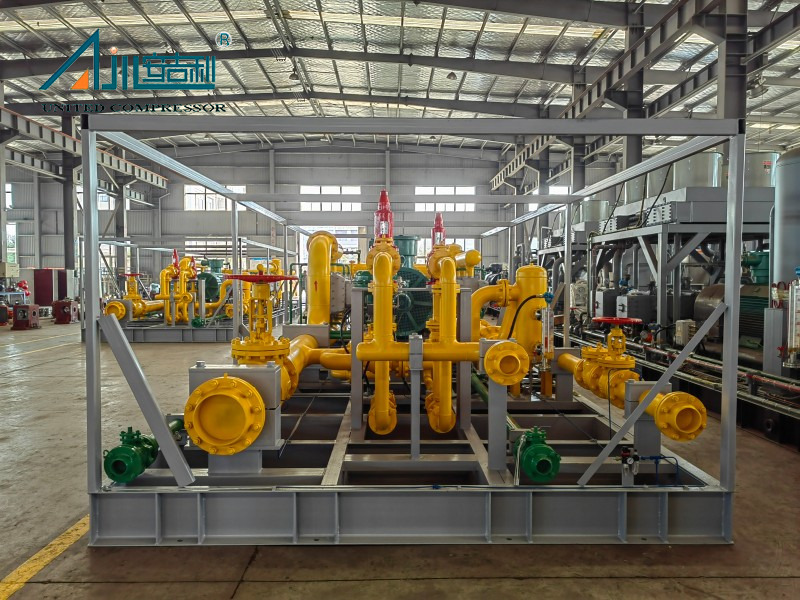

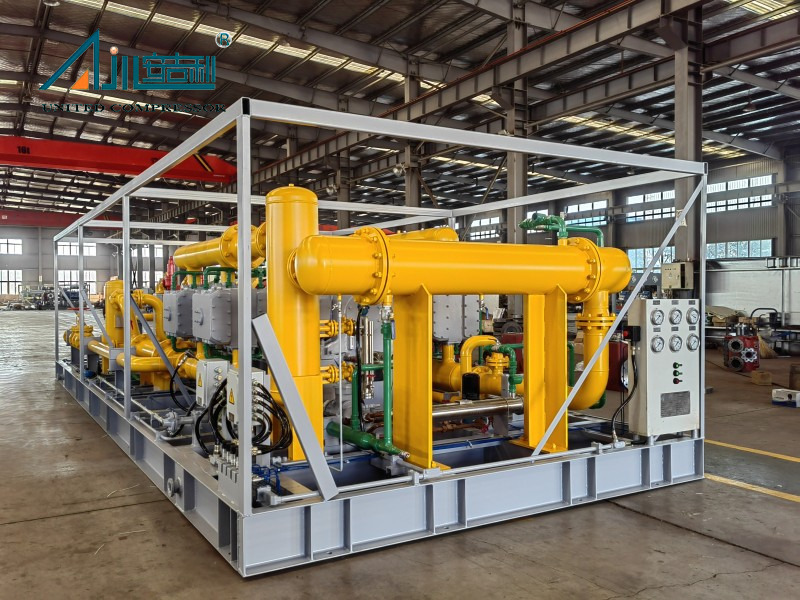

संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |

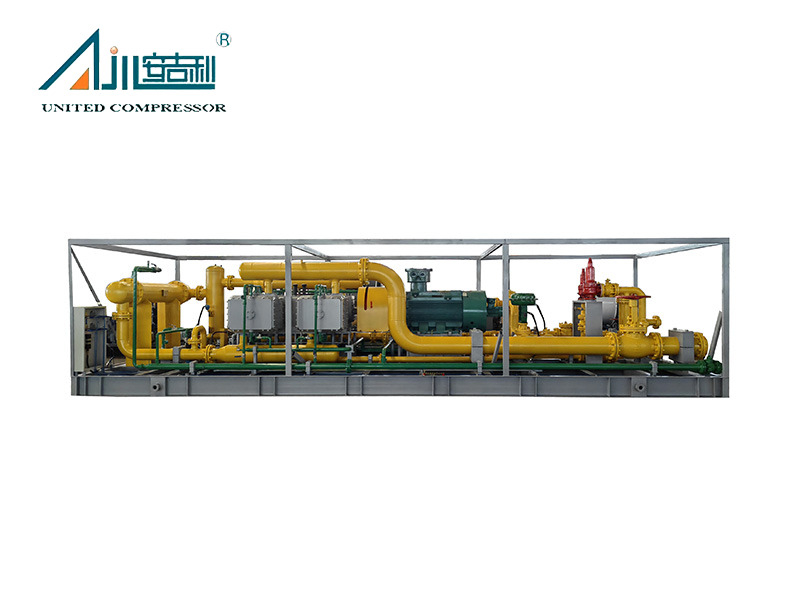

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव MPa （g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) |
| 1 | DWF-12.4/（9） 12） -14 | कार्बन डाईऑक्साइड | 6400 | 1.4 | 185 | हवा का | 6000 × 2700 × 2200 | 10000 |
| 2 | VWF-2.86/5-16 | नाइट्रोजन | 895 | 1.6 | 55 | हवा का | 3200 × 2200 × 1750 | 3500 |
| 3 | ZWF-0.96/5 | हाइड्रोजन क्लोराइड | 55 | 0.5 | 11 | हवा का | 2000 × 1500 × 2000 | 1000 |
| 4 | DFW-1। 13/0.3-34 | फ्लैश वाष्प | 75 | 0.03 ～ 3.4 | 18.5 | हवा का | 4500 × 3200 × 2150 | 5600 |
| 5 | DFW-6.5/(0) 0.5) -10 | संबद्ध गैस | 50 ～ 100 | 1 | 75 | हवा का | 3500 × 2800 × 1850 | 4500 |
| 6 | DFW-4.2/(0.2) 1.5) -12 | बीओजी | 260 ～ 540 | 1.2 | 55 | हवा का | 3500 × 3000 × 2000 | 5500 |
| 7 | DW-2.45/(6) 7) -100 | कार्बन मोनोआक्साइड | 900 | 10 | 160 | मिश्रित शीतलन | 6500 × 3200 × 1700 | 10000 |
| 8 | DW-119.8/0.5-7.25 | मिथाइलीन क्लोराइड | 3.5 | 0.725 | 160 | मिश्रित शीतलन | 5200 × 3000 × 2350 | 8000 |
| 9 | DW-8.6/(0) 0.2) -8 | क्लोरोमेथेन | 436 | 0.8 | 75 | मिश्रित शीतलन | 3200 × 2400 × 1600 | 4500 |
| 10 | DW-2.4/2.5-11H | एलियम रिकवरी जीए | 450 | 1.1 | 37 | मिश्रित शीतलन | 3000 × 2500 × 1800 | 3000 |
| 11 | DW-14/(0 ～ 0.2) -25 | कच्चा माल | 800 | 2.5 | 160 | पानी ठंडा हुआ | 4800 × 3200 × 1915 | 10000 |
| 12 | VW-8/18 | विनाइलिडीन फ्लोराइड | 418 | 1.8 | 75 | पानी ठंडा हुआ | 3700 × 2000 × 1700 | 4500 |
| 13 | VWD-3.2/(0) 0.2) -40 | बायोगैस | 230 | 4.0 | 45 | पानी ठंडा हुआ | 6000 × 2500 × 2650 | 8000 |
| 14 | VW-9/6 | एथिल क्लोराइड | 470 | 0.6 | 55 | पानी ठंडा हुआ | 2800 × 1720 × 1700 | 3500 |
| 15 | DW-2.4/(18) 25) -50 | कच्चा माल | 2900 | 5.0 | 160 | पानी ठंडा हुआ | 4300 × 3000 × 1540 | 4500 |
| 16 | VW-5.6/（0） 6） -6 | इज़ोब्यूटिलीन | 1650 | 0.6 | 45 | पानी ठंडा हुआ | 2900 × 1900 × 1600 | 3500 |
| 17 | VW-3.8/3.5 | मिश्रित गैसें | 200 | 0.35 | 18.5 | पानी ठंडा हुआ | 2200 × 1945 × 1600 | 2000 |
| 18 | ZW-1.7/3.5 | विनाइल क्लोराइड | 100 | 0.35 | 15 | पानी ठंडा हुआ | 2700 × 1600 × 2068 | 2000 |
| 19 | VW-0.85/(0) 14) -40 | शीतल | 300 | 4.0 | 55 | पानी ठंडा हुआ | 4500 × 2300 × 1780 | 5500 |
| 20 | DW-3.78/(8) 13)-(16) 24) | अमोनिया | 2700 | 1.6 ～ 2.4 | 75 | पानी ठंडा हुआ | 3200 × 2000 × 1700 | 3500 |
| 21 | डीडब्ल्यू -5/7 | क्लोरोमेथेन | 355 | 0.7 | 37 | पानी ठंडा हुआ | 3500 × 2600 × 1700 | 4000 |
| 22 | डीडब्ल्यू -9.2/3 | ऑन-कंडेनसेबल गैस | 653 | 0.3 | 45 | पानी ठंडा हुआ | 3500 × 3200 × 1680 | 6800 |
| 23 | DW- 16/(2.8) 3.2) -7.6 | कार्बन समृद्ध गैस | 3000 ～ 3400 | 0.76 | 132 | पानी ठंडा हुआ | 4500 × 3400 × 2750 | 12000 |
| 24 | DWD-2.9/20-50 | वेलहेड गैस | 3334 | 2.0 ～ 5.0 | 185 | पानी ठंडा हुआ | 6000 × 3500 × 3000 | 14000 |
| 25 | डीडब्ल्यू -4/0.5-4 | -पेंटाडीन, नाइट्रोजे | 300 | 0.4 | 30 | पानी ठंडा हुआ | 3000 × 2800 × 1700 | 3500 |
| 26 | DW-8.7/0.02-15 | अधोवायु | 500 | 1.5 | 90 | पानी ठंडा हुआ | 4500 × 3000 × 1800 | 10000 |
| 27 | DW-8.8/0.2-6 | डिसोर्शन गैस | 450 | 0.6 | 75 | पानी ठंडा हुआ | 4000 × 3000 × 2150 | 8000 |
| 28 | डीडब्ल्यू -1.3/0.2-18 | मेटाफ्लुओरोइथिलीन | 80 | 1.8 | 18.5 | पानी ठंडा हुआ | 3500 × 2500 × 1570 | 3500 |
| 29 | DW-12.5/(0। 1 ～ 0। 15) -18 | योरोमोनोक्लोरोएथ | 887 | 1.8 | 132 | पानी ठंडा हुआ | 5500 × 3200 × 2500 | 14000 |
| 30 | DW-2.9/5 | गैस | 206 | 0.5 | 22 | पानी ठंडा हुआ | 3200 × 2800 × 1800 | 3000 |
यह कंप्रेसर व्यापक रूप से लागू है:
· तेल और गैस क्षेत्र से जुड़े गैस उपचार (वसूली दर में सुधार के लिए कम दबाव वाले फ्लैश गैस को ठीक करना);
· पेट्रोकेमिकल उद्योग (ब्यूटेन और ब्यूटेन जैसे कच्चे माल पर दबाव);
· पर्यावरण संरक्षण (भड़कना उत्सर्जन को कम करना);
· औद्योगिक ईंधन आपूर्ति (बॉयलर और हीटिंग भट्टियों के लिए स्थिर गैस स्रोत प्रदान करना)।
हां, एक गैर-मानक उत्पाद के रूप में, यह ग्राहकों की आवश्यकताओं के आधार पर पूरी तरह से अनुकूलन योग्य है। विकल्पों में शामिल हैं:
· संरचनात्मक रूप: डी-टाइप, एम-टाइप, एस-टाइप, डब्ल्यू-टाइप, वी-टाइप, जेड-टाइप;
· शीतलन के तरीके: पानी कूलिंग, एयर कूलिंग, मिश्रित कूलिंग;
· इंस्टॉलेशन फॉर्म: फिक्स्ड, मोबाइल, स्किड-माउंटेड, केबिन-प्रकार;
· ड्राइव मोड: मोटर-चालित या डीजल इंजन-चालित।
कंप्रेसर में लगभग 6800 × 3200 × 2350 मिमी के समग्र आयामों के साथ 250kW की एक मुख्य मोटर शक्ति और कुल 18t का कुल वजन है । यह 0.11mpa.a के सेवन दबाव और 0.9mpa.a के निकास दबाव पर संचालित होता है , 60 के इनलेट तापमान के साथ।.
परिवहन विकल्पों में समुद्र, हवा या भूमि शामिल हैं। पैकेजिंग समाधान अनुकूलन योग्य हैं, जैसे कि धातु केबिन, लकड़ी के बक्से और साउंडप्रूफ केबिन जैसे विकल्पों के साथ, गंतव्य की परवाह किए बिना सुरक्षित वितरण सुनिश्चित करना।
हां, यह औद्योगिक मानकों का पालन करता है (उदाहरण के लिए, निकला हुआ किनारा इंटरफेस एचजी/T20592-2009 का अनुपालन करता है) और कई चीनी पेटेंट रखता है, जो गुणवत्ता और सुरक्षा आवश्यकताओं के अनुपालन को दर्शाता है। विस्फोट-प्रूफ मोटर (EXDIIBT4) आगे यह सुनिश्चित करता है कि यह खतरनाक पर्यावरण मानकों को पूरा करता है।
MW -33.4 0.1-8 विशेष गैस कंप्रेसर अत्याधुनिक तकनीक, अनुकूलन लचीलापन और पर्यावरणीय जिम्मेदारी को जोड़ती है, जिससे यह विश्वसनीय गैस संपीड़न समाधानों की आवश्यकता वाले उद्योगों के लिए एक शीर्ष विकल्प बन जाता है। पूछताछ या सिलवाया उद्धरणों के लिए बेंगबू यूनाइटेड कंप्रेसर से संपर्क करें।
