गैस रचना (mol%): पुनर्जनन गैस
प्रवाह दर: 2654-3153kg/h （2.3m）/मिनट）
सेवन दबाव: 2.8-6.2mpa.g
इनलेट तापमान: 25-50 ℃
निकास दबाव: 3.1-6.4mpa.g
मुख्य मोटर शक्ति: 75 किवॉ
मशीन के समग्र आयाम: लगभग 3500 × 3000 × 1850 मिमी
पूरी मशीन का वजन: लगभग 4t
| मात्रा: | |
|---|---|
DFWD -2.3/(28-62)-(31-64) पुनर्जनन गैस कंप्रेसर, औद्योगिक उपकरणों का एक विशेष टुकड़ा, तेल और गैस क्षेत्र के संचालन में पुनर्जनन गैस के कुशल संपीड़न और हैंडलिंग के लिए दर्जी है-विशेष रूप से Xinjiang में केकेया गैस क्षेत्र की मांग काम करने की स्थिति को पूरा करने के लिए इंजीनियर। परिपक्व पारस्परिक पिस्टन तकनीक को एकीकृत करना मजबूत संरचनात्मक डिजाइन के साथ, यह कंप्रेसर आउटडोर ओपन-एयर इंस्टॉलेशन वातावरण में स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है, जो क्षेत्र के चर तापमान रेंज और कठोर जलवायु परिस्थितियों के लिए पूरी तरह से अनुकूल है।
2.3 m g/min की नाममात्र मात्रा प्रवाह दर का दावा करते हुए , कंप्रेसर 2.8-6.2 mPa.g.g के सेवन दबाव रेंज और 3.1-6.4 mpa.g के निकास दबाव रेंज के साथ संचालित होता है, जिससे यह पुनर्जनन गैस प्रसंस्करण परिदृश्यों के लिए अत्यधिक उपयुक्त हो जाता है, जिन्हें सटीक दबाव नियंत्रण की आवश्यकता होती है। एक 75 kW मुख्य मोटर (मॉडल: YBBP-315M-8, एक पठार-अनुकूलित मोटर) द्वारा संचालित, इसमें लगभग 3500 × 3000 × 1850 मिमी (वास्तविक आयामों के अधीन) के समग्र आयामों और लगभग 4 T. के कुल वजन की सुविधा है ।
चाहे एम में लागू हो
प्राकृतिक की ओलेक्यूलर छलनी पुनर्जनन प्रक्रिया
गैस निर्जलीकरण इकाइयां, तेल और गैस क्षेत्र पृथक्करण सुविधाओं में पुनर्जनन गैस रीसाइक्लिंग सिस्टम, या औद्योगिक गैस शोधन सहायता प्रक्रियाएं, यह पुनर्जनन गैस कंप्रेसर लगातार संपीड़न प्रदर्शन प्रदान करता है। यह न केवल पुनर्जनन गैस प्रणाली की स्थिरता सुनिश्चित करता है, बल्कि संपूर्ण गैस प्रसंस्करण इकाई की समग्र ऊर्जा दक्षता को बढ़ाने में भी योगदान देता है।
DFWD -2.3/(28-62)-(31-64) पुनर्जनन गैस कंप्रेसर को दीर्घकालिक स्थिर संचालन और मध्यम शुद्धता के सख्त सुरक्षा पर ध्यान केंद्रित करने के साथ डिज़ाइन किया गया है। इसका एक-चरण संपीड़न डिजाइन संपीड़न प्रक्रिया के दौरान दबाव के नुकसान को कम करता है, कम ऊर्जा की खपत के साथ कुशल गैस हैंडलिंग सुनिश्चित करता है। सीमेंस स्मार्ट -200 पीएलसी और वेनव्यू से 7 इंच के रंग टचस्क्रीन से लैस, यूनिट में उच्च स्तर के स्वचालन की सुविधा है-प्रमुख मापदंडों की वास्तविक समय की निगरानी (जैसे कि सेवन/निकास दबाव, तेल दबाव और तापमान) और स्वचालित अलार्म और शटडाउन सुरक्षा। यह मैनुअल हस्तक्षेप और परिचालन त्रुटियों को काफी कम कर देता है।
सटीक-निर्मित घटकों (42CRMO कठोर पिस्टन रॉड्स और QT600-3 डक्टाइल लोहे के सिलेंडर सहित) के साथ फिट, कंप्रेसर कम कंपन (GB/T 7777-2003 मानकों को पूरा करने) और कम शोर (≤85 dB को 1 मीटर पर, gb/t 4980-2003 के साथ संचालित करता है) के साथ संचालित होता है। सिलेंडर और पैकिंग के लिए तेल-मुक्त स्नेहन डिजाइन यह सुनिश्चित करता है कि चिकनाई तेल पुनर्जनन गैस को दूषित नहीं करता है, माध्यम की शुद्धता को बनाए रखता है और गैस प्रसंस्करण प्रणालियों की सख्त आवश्यकताओं को पूरा करता है।
यह कंप्रेसर सिलिंडर की दो पंक्तियों के साथ एक डी-टाइप (सममित संतुलन) संरचना को अपनाता है, संतुलित संचालन सुनिश्चित करता है और उच्च दबाव संपीड़न के दौरान यांत्रिक पहनने को कम करता है। HT250 ग्रे कच्चा लोहा से तैयार की गई क्रैंककेस, एक संरचनात्मक समर्थन और एक चिकनाई वाले तेल जलाशय के रूप में एक दोहरे उद्देश्य को पूरा करता है। यह तेल नाली वाल्व, तेल स्तर के अवलोकन बंदरगाहों और असर सीट तेल भरने वाले बंदरगाहों के साथ एकीकृत है, सुविधाजनक दैनिक निरीक्षण और रखरखाव की सुविधा प्रदान करता है।
दोहरे मध्यवर्ती बॉडी डिज़ाइन में स्ट्रोक से दोगुना से बड़ा एक स्थान है, जो क्रैंककेस से स्नेहन तेल को प्रभावी ढंग से सिलेंडर में प्रवेश करने से रोकता है - तेल संदूषण से पुनर्जनन गैस को सुरक्षित रखने के लिए। सिलेंडर और सिलेंडर दोनों सिर QT600-3 नमनीय लोहे से बने होते हैं, जिसमें अक्षीय रूप से व्यवस्थित जाल-संरचित वायु वाल्व होते हैं जो गैस प्रवाह को अनुकूलित करते हैं और संपीड़न दक्षता को बढ़ाते हैं। यह मजबूत निर्माण कंप्रेसर को अत्यधिक तापमान (-22.7 ℃ से 39.5 ℃ से लेकर) और केकेया गैस क्षेत्र में उच्च सैंडस्टॉर्म स्थितियों का सामना करने में सक्षम बनाता है, जो दीर्घकालिक टिकाऊ संचालन सुनिश्चित करता है।
साइट पर रखरखाव की जरूरतों को ध्यान में रखते हुए, कंप्रेसर आसान डिबगिंग और रखरखाव संचालन के लिए एक मैनुअल टर्निंग डिवाइस से लैस है। प्रमुख कमजोर भागों (जैसे कि पिस्टन के छल्ले, गाइड रिंग और पैकिंग) में 6000 घंटे से कम का सेवा जीवन नहीं है, जबकि कोर घटकों (क्रैंकशाफ्ट, कनेक्टिंग रॉड और क्रॉसहेड सहित) में 30000 घंटे से कम का सेवा जीवन नहीं है - जो कि भाग प्रतिस्थापन और रखरखाव की आवृत्ति को कम करता है।
सिस्टम एकीकरण के लिए, कंप्रेसर को स्किड-माउंटेड इंस्टॉलेशन के साथ डिज़ाइन किया गया है, जो सभी मुख्य घटकों और सहायक प्रणालियों (जैसे कि स्नेहन प्रणाली और इंस्ट्रूमेंट सिस्टम) को त्वरित ऑन-साइट इंस्टॉलेशन के लिए एक एकल बेस फ्रेम पर एकीकृत करता है। विस्फोट-प्रूफ नियंत्रण कैबिनेट एक RS485 संचार इंटरफ़ेस से सुसज्जित है और मोडबस-आरटीयू प्रोटोकॉल को अपनाता है, जिससे उपयोगकर्ता के डीसीएस सिस्टम के साथ सहज संचालन को प्राप्त करने के लिए निर्बाध संचार को सक्षम किया जाता है। इसके अतिरिक्त, इनलेट और आउटलेट कनेक्शन एचजी/टी 20592-2009 स्टील पाइप निकला हुआ किनारा मानक का अनुपालन करते हैं, ऑन-साइट प्रक्रिया पाइपलाइनों के साथ संगतता सुनिश्चित करते हैं।
कई राष्ट्रीय और औद्योगिक मानकों के अनुपालन द्वारा समर्थित- एपीआई 618-2016 (तेल, रासायनिक और प्राकृतिक गैस उद्योगों में पारस्परिक रूप से कंप्रेशर्स के लिए), जीबी 150-2011 (दबाव जहाजों के लिए), और जीबी 50058-2014 (विस्फोटक खतरनाक वातावरण में विद्युत डिजाइन के लिए) शामिल हैं। प्रमुख घटकों को प्रसिद्ध घरेलू आपूर्तिकर्ताओं से प्राप्त किया जाता है: उदाहरण के लिए, विस्फोट-प्रूफ मोटर शंघाई पिनक्सिंग द्वारा प्रदान की जाती है, वूसी चुआंगमिंग द्वारा डायाफ्राम युग्मन, और यांगज़ो बोहुआ/शंघाई रुइक्सिन द्वारा वायु वाल्व-यूनिट के समग्र प्रदर्शन स्थिरता को बढ़ाते हुए।
कंप्रेसर को सख्त कारखाने के निरीक्षणों के माध्यम से पूरी तरह से सत्यापित किया गया है, जिसमें प्रमुख भागों के लिए सामग्री प्रदर्शन परीक्षण, वेल्ड के लिए गैर-विनाशकारी परीक्षण, और दबाव-असर घटकों के लिए दबाव परीक्षण शामिल हैं। यह सुनिश्चित करता है कि यह डिलीवरी से पहले डिजाइन आवश्यकताओं को पूरा करता है और विश्वसनीय ऑन-साइट ऑपरेशन के लिए एक ठोस आधार देता है।
आवेदन क्षेत्र
DFWD -2.3/(28-62)-(31-64) पुनर्जनन गैस कंप्रेसर विशेष रूप से तेल और गैस क्षेत्र से संबंधित प्रणालियों में पुनर्जनन गैस के कुशल प्रसंस्करण और उपयोग के लिए विकसित किया गया है, जिसमें मुख्य अनुप्रयोग परिदृश्यों के साथ शामिल हैं:
प्राकृतिक गैस निर्जलीकरण इकाई: पुनर्जनन गैस को संपीड़ित करने के लिए आणविक छलनी पुनर्जनन प्रक्रिया में उपयोग किया जाता है, आणविक sieves के प्रभावी पुनर्जनन को सुनिश्चित करता है और इकाई की निर्जलीकरण दक्षता को बनाए रखता है।
तेल और गैस क्षेत्र गैस पृथक्करण प्रणाली: गैस पृथक्करण प्रक्रिया में adsorbents के उत्थान के लिए संपीड़ित पुनर्जनन गैस प्रदान करता है, लक्ष्य गैसों (जैसे मीथेन, एथेन) के पृथक्करण प्रभाव को सुनिश्चित करता है और गैस उत्पाद की गुणवत्ता में सुधार करता है।
औद्योगिक गैस शोधन सहायता: गैस शोधन उपकरण (जैसे फ़िल्टर तत्वों और adsorbers) के लिए स्थिर दबाव पुनर्जनन गैस की आपूर्ति करता है, उपकरणों की शुद्धि क्षमता को बहाल करने और इसके सेवा जीवन का विस्तार करने में मदद करता है।
पठार तेल और गैस क्षेत्र ऑन-साइट संचालन: उच्च ऊंचाई वाले वातावरण (1830-1900 मीटर) और बड़े तापमान अंतर के लिए अनुकूलित, यह शिनजियांग में केकेया गैस क्षेत्र जैसे पठार क्षेत्रों में तेल और गैस क्षेत्रों के पुनर्जनन गैस प्रसंस्करण आवश्यकताओं को पूरा करता है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण

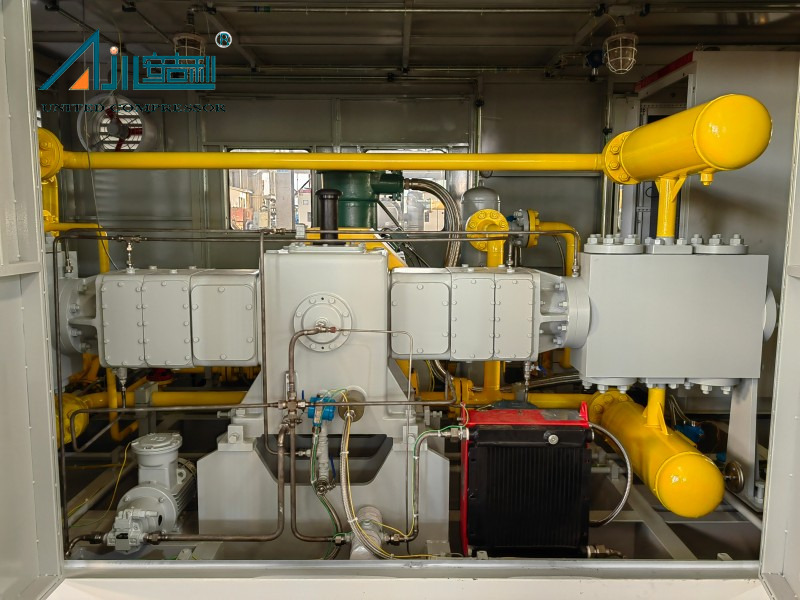

कंप्रेसर एक डी-टाइप (सममित संतुलन प्रकार), एयर-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 1-चरण संपीड़न को अपनाता है, और पूरी इकाई को स्किड-माउंटेड कॉन्फ़िगरेशन में आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा (सामग्री ग्रेड: HT250) से बना है और क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए विभिन्न व्यास के चार छेदों के साथ प्रदान किया जाता है। क्रैंककेस का निचला हिस्सा कंप्रेसर की स्नेहन जरूरतों को पूरा करने के लिए स्नेहक तेल को स्टोर कर सकता है; क्रैंककेस का ऊपरी विमान एक तेल भराव (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस से लैस है। इसके अलावा, क्रैंककेस को एक तेल नाली बंदरगाह, एक तेल स्तर गेज अवलोकन बंदरगाह, एक असर सीट तेल भरने वाले बंदरगाह, और तेल तापमान माप घटकों को स्थापित करने के लिए एक इंटरफ़ेस जैसे स्पेयर इंटरफेस के साथ भी कॉन्फ़िगर किया गया है। क्रैंककेस के तेल नाली बंदरगाह को कैबिनेट के बाहर से जोड़ा गया है और एक मैनुअल बॉल वाल्व से सुसज्जित है, जो विशेष रूप से क्रैंककेस से तेल निकालने के लिए उपयोग किया जाता है।
कंप्रेसर का मध्यवर्ती शरीर एक डबल-इंटरमीडिएट बॉडी संरचना को अपनाता है, और मध्यवर्ती शरीर के स्थान को स्ट्रोक से दोगुना से बड़ा होने के लिए डिज़ाइन किया गया है। यह संरचना क्रैंककेस में चिकनाई तेल को सिलेंडर में बहने से प्रभावी ढंग से रोक सकती है, जिससे यह सुनिश्चित हो सकता है कि कंप्रेसर का चिकनाई तेल पुनर्जनन गैस माध्यम को दूषित नहीं करेगा। कंप्रेसर सिलेंडर नमनीय लोहे (सामग्री ग्रेड: QT600-3) से बना होता है और एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जो ऑपरेशन के दौरान तेल इंजेक्शन स्नेहन की आवश्यकता को समाप्त करता है। सिलेंडर सिर भी नमनीय लोहे (सामग्री ग्रेड: QT600-3) से बना है, और संपीड़न प्रक्रिया के दौरान चिकनी गैस प्रवाह सुनिश्चित करने के लिए सिलेंडर सिर पर वायु वाल्व को अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव MPa （g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | DWF-12.4/（9） 12） -14 | कार्बन डाईऑक्साइड | 6400 | 1.4 | 185 | हवा का | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | नाइट्रोजन | 895 | 1.6 | 55 | हवा का | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | हाइड्रोजन क्लोराइड | 55 | 0.5 | 11 | हवा का | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1। 13/0.3-34 | फ्लैश वाष्प | 75 | 0.03 ～ 3.4 | 18.5 | हवा का | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0) 0.5) -10 | संबद्ध गैस | 50 ～ 100 | 1 | 75 | हवा का | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2) 1.5) -12 | बीओजी | 260 ～ 540 | 1.2 | 55 | हवा का | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6) 7) -100 | कार्बन मोनोआक्साइड | 900 | 10 | 160 | मिश्रित शीतलन | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-119.8/0.5-7.25 | मिथाइलीन क्लोराइड | 3.5 | 0.725 | 160 | मिश्रित शीतलन | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0) 0.2) -8 | क्लोरोमेथेन | 436 | 0.8 | 75 | मिश्रित शीतलन | 3200 × 2400 × 1600 | 4500 | |
| 10 | डीडब्ल्यू -2.4/2.5-11 एच | एलियम रिकवरी जीए | 450 | 1.1 | 37 | मिश्रित शीतलन | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | कच्चा माल | 800 | 2.5 | 160 | पानी ठंडा हुआ | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | विनाइलिडीन फ्लोराइड | 418 | 1.8 | 75 | पानी ठंडा हुआ | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0) 0.2) -40 | बायोगैस | 230 | 4.0 | 45 | पानी ठंडा हुआ | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | एथिल क्लोराइड | 470 | 0.6 | 55 | पानी ठंडा हुआ | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18) 25) -50 | कच्चा माल | 2900 | 5.0 | 160 | पानी ठंडा हुआ | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0） 6） -6 | इज़ोब्यूटिलीन | 1650 | 0.6 | 45 | पानी ठंडा हुआ | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | मिश्रित गैसें | 200 | 0.35 | 18.5 | पानी ठंडा हुआ | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | विनाइल क्लोराइड | 100 | 0.35 | 15 | पानी ठंडा हुआ | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0) 14) -40 | शीतल | 300 | 4.0 | 55 | पानी ठंडा हुआ | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8) 13)-(16) 24) | अमोनिया | 2700 | 1.6 ～ 2.4 | 75 | पानी ठंडा हुआ | 3200 × 2000 × 1700 | 3500 | |
| 21 | डीडब्ल्यू -5/7 | क्लोरोमेथेन | 355 | 0.7 | 37 | पानी ठंडा हुआ | 3500 × 2600 × 1700 | 4000 | |
| 22 | डीडब्ल्यू -9.2/3 | ऑन-कंडेनसेबल गैस | 653 | 0.3 | 45 | पानी ठंडा हुआ | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2.8) 3.2) -7.6 | कार्बन समृद्ध गैस | 3000 ～ 3400 | 0.76 | 132 | पानी ठंडा हुआ | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | वेलहेड गैस | 3334 | 2.0 ～ 5.0 | 185 | पानी ठंडा हुआ | 6000 × 3500 × 3000 | 14000 | |
| 25 | डीडब्ल्यू -4/0.5-4 | -पेंटाडीन, नाइट्रोजे | 300 | 0.4 | 30 | पानी ठंडा हुआ | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | अधोवायु | 500 | 1.5 | 90 | पानी ठंडा हुआ | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | डिसोर्शन गैस | 450 | 0.6 | 75 | पानी ठंडा हुआ | 4000 × 3000 × 2150 | 8000 | |
| 28 | डीडब्ल्यू -1.3/0.2-18 | मेटाफ्लुओरोइथिलीन | 80 | 1.8 | 18.5 | पानी ठंडा हुआ | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0। 1 ～ 0। 15) -18 | योरोमोनोक्लोरोएथ | 887 | 1.8 | 132 | पानी ठंडा हुआ | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | गैस | 206 | 0.5 | 22 | पानी ठंडा हुआ | 3200 × 2800 × 1800 | 3000 | |
परियोजना का मामला
 |  |  |
| Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर | Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | Ningxia Zhongneng नई सामग्री इंजीनियरिंग |
यह विशेष रूप से पुनर्जनन गैस के लिए इंजीनियर है (C1: 68.18-81.18mol%सहित विस्तृत घटकों के साथ, C2: 7.86-9.36mol%, C3: 2.44-2.90mol%, N2: 3.68-19.08mol%, और CO2 और H2O की ट्रेस राशि। सिस्टम (जैसे, शिनजियांग में केकेया गैस फील्ड)।
यह 2.8-6.2 mpa.g की एक सेवन दबाव सीमा के साथ संचालित होता है; विभिन्न कार्य परिस्थितियों में, अधिकतम सेवन दबाव 6.2 MPa.g (काम करने की स्थिति 2 और 3 के लिए) है और न्यूनतम सेवन दबाव 3 MPa.g (सभी काम करने की स्थिति के लिए) है, जो कि साइट पर दबाव की स्थिति के लिए अनुकूलनशीलता सुनिश्चित करता है।
कंप्रेसर अपने सिलेंडर और पैकिंग दोनों के लिए एक एयर-कूल्ड डिज़ाइन को अपनाता है; स्नेहन प्रणाली ≤55 ℃ पर तेल की आपूर्ति के तापमान को बनाए रखने के लिए एक एयर-कूल्ड तेल कूलर का भी उपयोग करती है। यह एयर-कूल्ड कॉन्फ़िगरेशन पानी के शीतलन प्रणाली की आवश्यकता को समाप्त करता है, जिससे यह पानी के पट्टियों या ठंडे पठार क्षेत्रों में आउटडोर ओपन-एयर इंस्टॉलेशन के लिए उपयुक्त हो जाता है।
हां, विस्फोट-प्रूफ कंट्रोल कैबिनेट एक RS485 संचार इंटरफ़ेस से लैस है और मोडबस-आरटीयू संचार प्रोटोकॉल को अपनाता है, जो उपयोगकर्ता के डीसीएस सिस्टम से मूल रूप से जुड़ सकता है। यह ऑपरेटिंग मापदंडों (जैसे, सेवन/निकास दबाव, तापमान) और रिमोट कंट्रोल की दूरस्थ निगरानी को सक्षम करता है, यूनिट के अप्राप्य संचालन को महसूस करता है।
कमजोर भागों (जैसे कि पिस्टन के छल्ले, गाइड रिंग और पैकिंग) में 6,000 घंटे से कम का सेवा जीवन नहीं है, जबकि कोर घटकों (क्रैंकशाफ्ट सहित, रॉड, क्रॉसहेड और पिस्टन को जोड़ने वाले) के पास 30,000 घंटे से कम का सेवा जीवन नहीं है-घटक प्रतिस्थापन और दीर्घकालिक रखरखाव की आवृत्ति को कम करना।
