प्रत्यागामी पिस्टन कंप्रेसर डिज़ाइन पैरामीटर
- औद्योगिक गैस संपीड़न के लिए मुख्य तकनीकी विशिष्टताएँ
एक प्रत्यागामी पिस्टन कंप्रेसर को डिजाइन करने के लिए कई आवश्यक इंजीनियरिंग मापदंडों की स्पष्ट समझ की आवश्यकता होती है। ये विशिष्टताएं सुनिश्चित करती हैं कि कंप्रेसर ग्राहक की कार्य स्थितियों से मेल खाता है और औद्योगिक विश्वसनीयता मानकों को पूरा करता है। नीचे विदेशी खरीदारों, ईपीसी कंपनियों, तेल और गैस उपयोगकर्ताओं और औद्योगिक गैस ग्राहकों के लिए उपयुक्त एक संपूर्ण मार्गदर्शिका दी गई है।
एक प्राथमिक कारक जो कंप्रेसर के कार्यभार को निर्धारित करता है। सटीक सक्शन दबाव उचित सिलेंडर आकार, पिस्टन गति और स्टेज कॉन्फ़िगरेशन सुनिश्चित करता है।
परिभाषित करता है कि कंप्रेसर को सिंगल-स्टेज या मल्टी-स्टेज संपीड़न की आवश्यकता है या नहीं। उच्च डिस्चार्ज दबाव के लिए बेहतर शीतलन, मजबूत सामग्री और प्रबलित सुरक्षा डिजाइन की आवश्यकता होती है।
विभिन्न गैसों के लिए अलग-अलग सामग्रियों और सीलिंग प्रणालियों की आवश्यकता होती है।
हाइड्रोजन: उच्च-जकड़न सीलिंग, विरोधी-भंगुरता सामग्री
प्रोपेन/ब्यूटेन/प्रोपलीन: जंग रोधी और सूजन रोधी पैकिंग
प्राकृतिक गैस / बीओजी / एसोसिएटेड गैस: नमी और अशुद्धियों का मूल्यांकन
सटीक डिजाइन के लिए गैस विश्लेषण शीट आवश्यक है।
...
एनएम³/मिनट में मापा गया। यह सीधे पिस्टन व्यास, क्रैंककेस संरचना और मोटर शक्ति को प्रभावित करता है।
उच्च दबाव = अधिक चरण.
मल्टी-स्टेज डिज़ाइन डिस्चार्ज तापमान को कम करता है और दक्षता में सुधार करता है।
उच्च दबाव वाले निरंतर संचालन के लिए जल शीतलन
पोर्टेबल या कम दबाव वाली इकाइयों के लिए एयर कूलिंग
तेल मुक्त : चिकित्सा, ऑक्सीजन, उच्च शुद्धता अनुप्रयोग
तेल-चिकनाई : औद्योगिक और हेवी-ड्यूटी गैस सेवा
मोटर की शक्ति दबाव अनुपात, प्रवाह दर और पिस्टन गति के आधार पर निर्धारित की जाती है।
विकल्पों में शामिल हैं: इलेक्ट्रिक मोटर, डीजल इंजन, विस्फोट प्रूफ मोटर.
कंप्रेसर का भौतिक आकार स्थापना और परिवहन के लिए महत्वपूर्ण है।
डिजाइन पर विचार करना चाहिए:
फाउंडेशन स्थान
कंप्रेसर रूम में ऊंचाई और चौड़ाई की सीमाएं
कंटेनर लोडिंग आवश्यकताएँ (20GP/40HQ)
स्किड-माउंटेड या एकीकृत फ़्रेम लेआउट
इंस्टॉलेशन ड्राइंग आवश्यकताओं को प्रदान करने से इंजीनियरों को एक उपयुक्त स्किड डिजाइन करने में मदद मिलती है।
सामग्री को गैस विशेषताओं और दबाव के स्तर से मेल खाना चाहिए। विशिष्ट सामग्रियों में शामिल हैं:
सिलेंडर और वाल्व: स्टेनलेस स्टील, मिश्र धातु इस्पात, जंग रोधी कोटिंग
पिस्टन के छल्ले और पैकिंग: PTFE, PEEK, भरे हुए कंपोजिट
क्रैंकशाफ्ट और कनेक्टिंग रॉड: उच्च शक्ति मिश्र धातु इस्पात
सीलिंग: तेल प्रतिरोधी, हाइड्रोजन प्रतिरोधी, या विलायक प्रतिरोधी सामग्री
उचित सामग्री चयन लंबी सेवा जीवन और सुरक्षा सुनिश्चित करता है।
अनुरोध पर उपलब्ध सामान्य अंतर्राष्ट्रीय-मानक ब्रांड:
दबाव नापने का यंत्र: WIKA (जर्मनी), एशक्रॉफ्ट (यूएसए)
तापमान सेंसर: PT100, सीमेंस
नियंत्रण उपकरण: श्नाइडर, एबीबी
पीएलसी सिस्टम: सीमेंस, मित्सुबिशी, ओमरोन
वाल्व: स्वगेलोक, पार्कर, या चीनी प्रीमियम ब्रांड
सही उपकरण ब्रांड चुनने से कठोर वातावरण में सटीकता और विश्वसनीयता बढ़ जाती है।
विस्फोट रोधी प्रमाणीकरण
एपीआई मानक डिजाइन

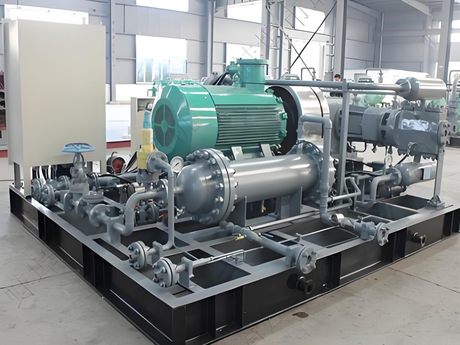

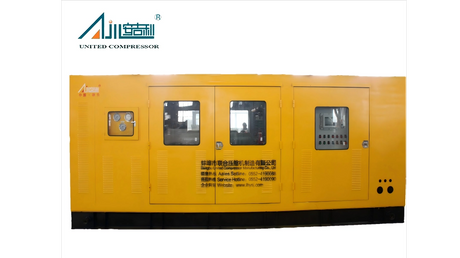

स्किड-माउंटेड या कंटेनरीकृत कंप्रेसर पैकेज
रिमोट मॉनिटरिंग और IoT डेटा लॉगिंग सिस्टम
