ZW-1.5/16-24 ऑयल-फ्री अमोनिया कंप्रेसर एक Z-प्रकार का रिसीप्रोकेटिंग पिस्टन कंप्रेसर है जिसे औद्योगिक प्रशीतन संयंत्रों और गैस हैंडलिंग सिस्टम में अमोनिया गैस संपीड़न के लिए डिज़ाइन किया गया है।
कामकाजी माध्यम के रूप में अमोनिया का उपयोग करते हुए, यह कंप्रेसर स्वच्छ गैस संपीड़न, स्थिर दबाव नियंत्रण और निरंतर संचालन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है। इसका व्यापक रूप से अमोनिया प्रशीतन प्रणालियों, रासायनिक संयंत्रों, अमोनिया भंडारण सुविधाओं और औद्योगिक गैस परिसंचरण प्रक्रियाओं में उपयोग किया जाता है।
कंप्रेसर 1.5 m³/मिनट की प्रवाह क्षमता प्रदान करता है, जिसमें 1.6 MPa.G का इनलेट दबाव और 2.4 MPa.G का डिस्चार्ज दबाव होता है। 30 किलोवाट मोटर से सुसज्जित, यह एक जल-ठंडा प्रणाली, तेल मुक्त स्नेहन डिजाइन, जेड-प्रकार प्रत्यागामी पिस्टन संरचना और 2-पंक्ति 3-चरण संपीड़न कॉन्फ़िगरेशन को अपनाता है।
कॉम्पैक्ट डिज़ाइन ZW-1.5/16-24 को सीमित स्थापना स्थान के साथ विश्वसनीय अमोनिया संपीड़न की आवश्यकता वाली औद्योगिक परियोजनाओं के लिए उपयुक्त बनाता है।
कंप्रेसर मुख्य रूप से उन प्रणालियों के लिए डिज़ाइन किया गया है जहां अमोनिया गैस को नियंत्रित दबाव स्थितियों के तहत प्रसारित, पुनर्प्राप्त या स्थानांतरित करने की आवश्यकता होती है।
विशिष्ट प्रक्रियाओं में शामिल हैं:
• प्रशीतन प्रणालियों में अमोनिया परिसंचरण
• अमोनिया उपकरण के बीच गैस स्थानांतरण
• अमोनिया भंडारण प्रणालियों में दबाव संतुलन
• उपकरण संचालन के दौरान अमोनिया की प्राप्ति
• रासायनिक उत्पादन प्रक्रियाओं में गैस प्रबंधन
डिज़ाइन हाइलाइट्स
तेल मुक्त स्नेहन प्रणाली संपीड़ित गैस में तेल के प्रवेश के जोखिम को कम करती है, जिससे स्वच्छ अमोनिया गैस की स्थिति बनाए रखने में मदद मिलती है।
वाटर-कूल्ड डिज़ाइन निरंतर संचालन के दौरान गर्मी प्रबंधन में सुधार करता है और स्थिर कंप्रेसर प्रदर्शन का समर्थन करता है।
जेड-प्रकार की पारस्परिक संरचना विश्वसनीय संपीड़न प्रदर्शन को बनाए रखते हुए एक कॉम्पैक्ट उपकरण लेआउट प्रदान करती है।
2-पंक्ति 3-चरण संपीड़न व्यवस्था धीरे-धीरे दबाव बढ़ाने की अनुमति देती है, जिससे चरणों के बीच संपीड़न भार कम हो जाता है।
| एक पिस्टन रॉड धागा सुरक्षात्मक आस्तीन ZL 2017 2 1907021.7 |
| एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेसर के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 |
| इंटीग्रेटेड लॉन्ग शॉर्ट डबल कम्पार्टमेंट ZL 2018 2 0294762.0 |
|
|

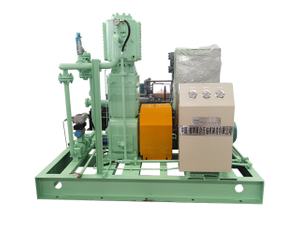

इस चित्र में दिख रहा कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद डिजाइन से लेकर उत्पाद अनुकूलन तक ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग का माहौल, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है।
संरचनात्मक रूप: डी-प्रकार/एम-प्रकार/एस-प्रकार/डब्ल्यू-प्रकार/वी-प्रकार/जेड-प्रकार
शीतलन विधि: जल शीतलन/वायु शीतलन/मिश्रित शीतलन
इंस्टालेशन फॉर्म: फिक्स्ड/मोबाइल/प्राइ माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
|
|
|
धातु केबिन | लकड़ी का बक्सा | ध्वनिरोधी केबिन |
|
|
|
लान्चो पेट्रोकेमिकल कंपनी 240000 टन वर्ष की एथिलीन उत्पादन क्षमता बहाली - ब्यूटाडीन और 1-ब्यूटेन अनलोडिंग सुविधाओं की परियोजना को जोड़ना | दक्षिणी कजाकिस्तान में अलीबेक तेल क्षेत्र | अकीमोम गैस क्षेत्र में आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन उपकरण, और ईंधन गैस स्किड की खरीद |
नहीं। | नमूना | मध्यम | प्रवाह दर | निकास | मोटर | ओलिंग मेथ | कुल मिलाकर | वज़न | |
1 | ZW-0.8/(4.5~15）-(12.5~23) | औद्योगिक अमोनिया | 0.8 | 1.25~2.3 | 15 | वायु-ठंडा | 1650×650×1050 | 550 | |
2 | ZW-0.8/10-16 | आइसोब्यूटेन | 0.8 | 1.6 | 11 | वायु-ठंडा | 1650×650×1150 | 450 | |
3 | ZW-0.8/10-16 | तरलीकृत गैस | 0.8 | 1.6 | 11 | वायु-ठंडा | 1750×900×1250 | 1200 | |
4 | ZW-0.8/16-24 | अमोनिया गैस | 0.8 | 2.4 | 15 | वायु-ठंडा | 1800×950×1250 | 1300 | |
5 | ZW-1.0/（1～10）-（5～14） | मिथाइलीन क्लोराइड | 1.0 | 0.5～1.4 | 15 | वायु-ठंडा | 1700×850×1050 | 600 | |
6 | ZW-1.0/(1～6）-(4~9) | डाइमिथाइलमाइन | 1.0 | 0.4～0.9 | 15 | वायु-ठंडा | 1700×850×1050 | 600 | |
7 | ZW-1. 1/10-15 | अमोनिया गैस | 1.1 | 1.5 | 15 | वायु-ठंडा | 1700×850×1100 | 700 | |
8 | ZW-1. 1/10-16 | तरलीकृत गैस | 1.1 | 1.6 | 15 | वायु-ठंडा | 1800×950×1250 | 1300 | |
9 | ZW-1. 1/16-24 | अमोनिया गैस | 1.1 | 2.4 | 22 | वायु-ठंडा | 1650×850×1050 | 750 | |
10 | ZW-1. 1/16-24 | अमोनिया गैस | 1.1 | 2.4 | 22 | वायु-ठंडा | 1850×950×1300 | 1400 | |
कंप्रेसर को विशेष रूप से तेल मुक्त स्नेहन और पानी-ठंडा संचालन के साथ अमोनिया गैस संपीड़न के लिए डिज़ाइन किया गया है, जो प्रशीतन प्रणालियों की आवश्यकताओं को पूरा करने में मदद करता है।
ZW-1.5/16-24 1.6 MPa.G इनलेट दबाव और 2.4 MPa.G डिस्चार्ज दबाव के साथ 1.5 m³/मिनट प्रवाह क्षमता प्रदान करता है।
तेल मुक्त संपीड़न संदूषण के जोखिम को कम करने में मदद करता है और अमोनिया अनुप्रयोगों में क्लीनर गैस प्रबंधन का समर्थन करता है।
कंप्रेसर कॉन्फ़िगरेशन का मूल्यांकन और अनुकूलन विभिन्न गैस गुणों और परिचालन आवश्यकताओं के अनुसार किया जा सकता है।
