DFD -1.36/(30 ~ 50) -250 प्राकृतिक गैस कंप्रेसर चीन में एक प्रमुख निर्माता बेंगबु यूनाइटेड कंप्रेसर से एक अत्याधुनिक उत्पाद है। कुशल प्राकृतिक गैस बूस्टिंग और परिवहन के लिए डिज़ाइन किया गया, यह कंप्रेसर अपने मजबूत प्रदर्शन, बहुमुखी प्रतिभा और अनुकूलनशीलता के लिए खड़ा है।
Desulfurized और निर्जलित प्राकृतिक गैस को संभालने के लिए इंजीनियर , यह 100,000 nm g/d (लगभग 4,166 nm h/h) की एक उल्लेखनीय प्रसंस्करण क्षमता प्रदान करता है , जो इसे बड़े पैमाने पर पाइपलाइन नेटवर्क के लिए आदर्श बनाता है। के साथ 3 ~ 5 mpa.g और 25 mpa.g के निकास दबाव के इनलेट दबाव , यह उच्च-मांग वाले परिदृश्यों में भी स्थिर गैस प्रवाह सुनिश्चित करता है। एक द्वारा संचालित 315 kW मुख्य मोटर , इकाई शक्ति और ऊर्जा दक्षता को संतुलित करती है, जबकि इसके कॉम्पैक्ट आयाम (लगभग 8500 × 3700 × 4100 मिमी ) और वजन (लगभग 22T ) विभिन्न औद्योगिक सेटिंग्स में लचीली स्थापना की सुविधा प्रदान करते हैं।
प्राकृतिक गैस पाइपलाइन को बढ़ावा देने से परे, यह कंप्रेसर विविध उद्योगों में अनुप्रयोगों को पाता है: दवा और शराब बनाने वाले क्षेत्रों में सरगर्मी, रासायनिक गैसों का दबाव परिवहन, खाद्य उद्योग में बोतल ब्लो मोल्डिंग, और यांत्रिक भागों के लिए धूल हटाने। इसकी अनुकूलनशीलता और उच्च प्रदर्शन इसे मानक और विशेष गैस हैंडलिंग दोनों की जरूरतों के लिए एक विश्वसनीय विकल्प बनाते हैं।
DFD -1.36/(30 ~ 50) -250 पानी के शीतलन और तेल-मुक्त स्नेहन तकनीक के साथ संयुक्त रूप से यह डिजाइन कंप्रेसर तेल को सिलेंडर में प्रवेश करने से रोकने के द्वारा मध्यम संदूषण के जोखिम को समाप्त करता है, जिससे संसाधित प्राकृतिक गैस की शुद्धता सुनिश्चित होती है। 2-पंक्ति के साथ पारस्परिक पिस्टन तंत्र, 3-चरण संपीड़न संपीड़न दक्षता को बढ़ाता है, जबकि मॉड्यूलर आपूर्ति दृष्टिकोण ऑन-साइट असेंबली और एकीकरण को सरल करता है। एक डी-टाइप सममित संतुलित संरचना को अपनाता है।
ग्रे कास्ट आयरन से तैयार किए गए क्रैंककेस में स्नेहन, तेल जल निकासी और तापमान की निगरानी के लिए कई इंटरफेस हैं, जो चिकनी संचालन और आसान रखरखाव सुनिश्चित करते हैं। डबल मिडल बॉडी स्ट्रक्चर, एक स्ट्रोक से बड़ी जगह के साथ, आगे तेल-मुक्त लाभ को पुष्ट करता है, जिससे यह उच्च-शुद्धता गैस अनुप्रयोगों के लिए उपयुक्त है।
सटीक घटकों से लैस, कंप्रेसर उच्च दक्षता और मजबूत परिचालन स्थिरता का दावा करता है। इसकी स्वचालित नियंत्रण प्रणाली मैनुअल हस्तक्षेप को कम करती है, मानव त्रुटि को कम करती है और वर्कफ़्लो स्थिरता में सुधार करती है। यूनिट को कम पहनने वाले भागों के साथ डिज़ाइन किया गया है, रखरखाव की आवृत्ति और परिचालन लागत को कम किया गया है।
कम कंपन और शोर का स्तर (अनुकूलित संरचनात्मक संतुलन के माध्यम से प्राप्त) इसे औद्योगिक क्षेत्रों और सख्त शोर नियमों वाले क्षेत्रों के लिए उपयुक्त बनाता है। चाहे पूर्ण लोड या परिवर्तनीय स्थितियों में संचालित हो, कंप्रेसर लगातार प्रदर्शन को बनाए रखता है, जो निर्बाध गैस आपूर्ति को सुनिश्चित करता है।

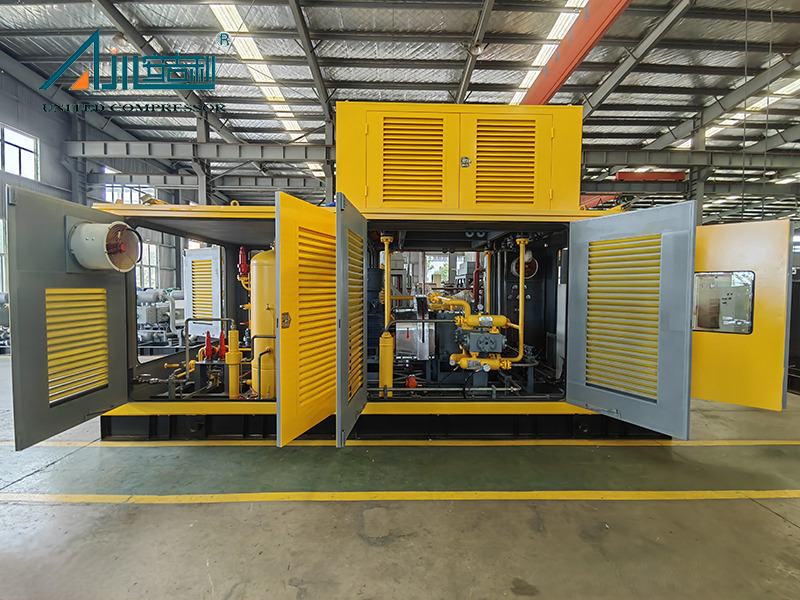

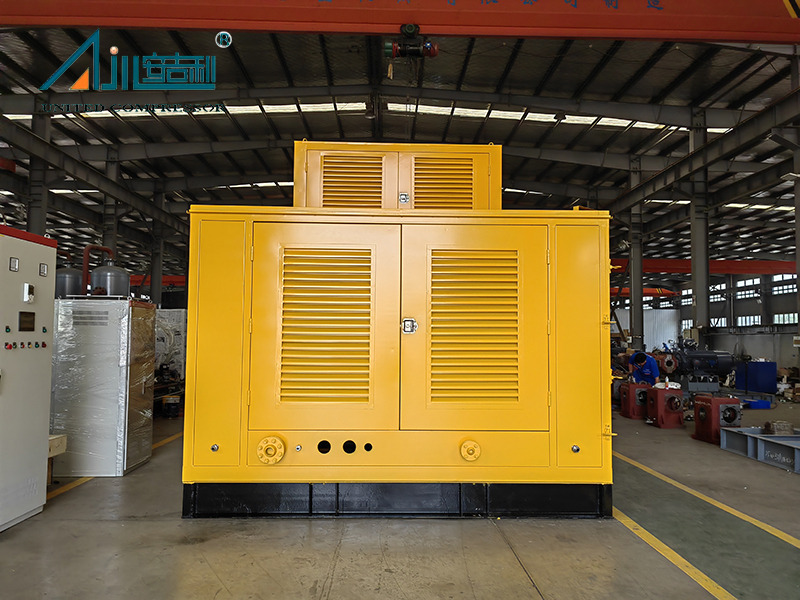

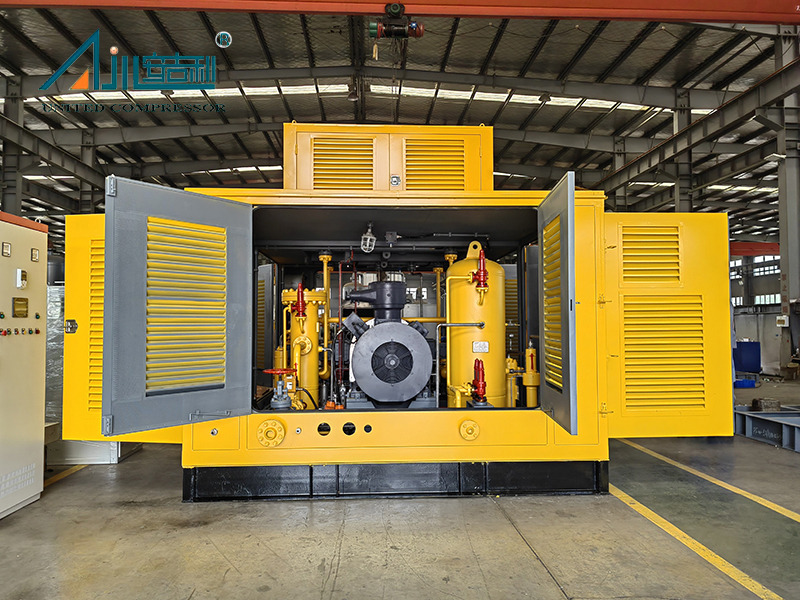

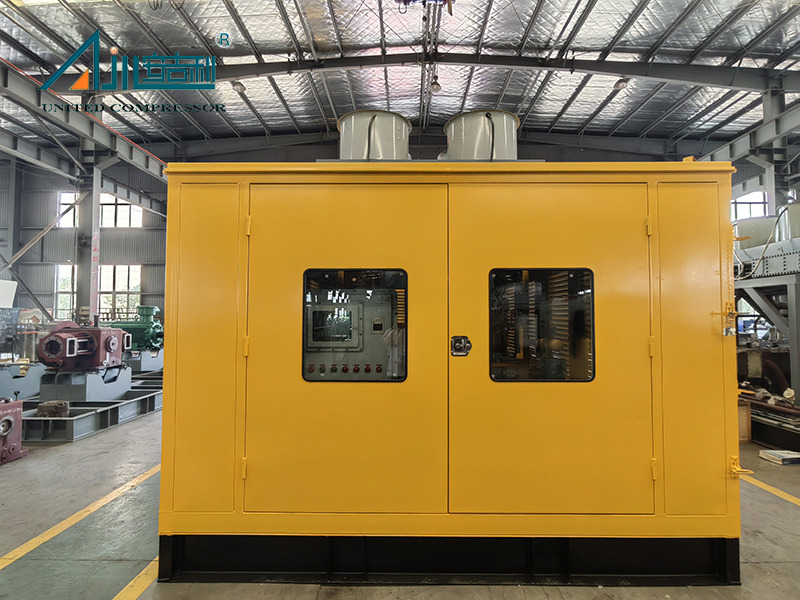

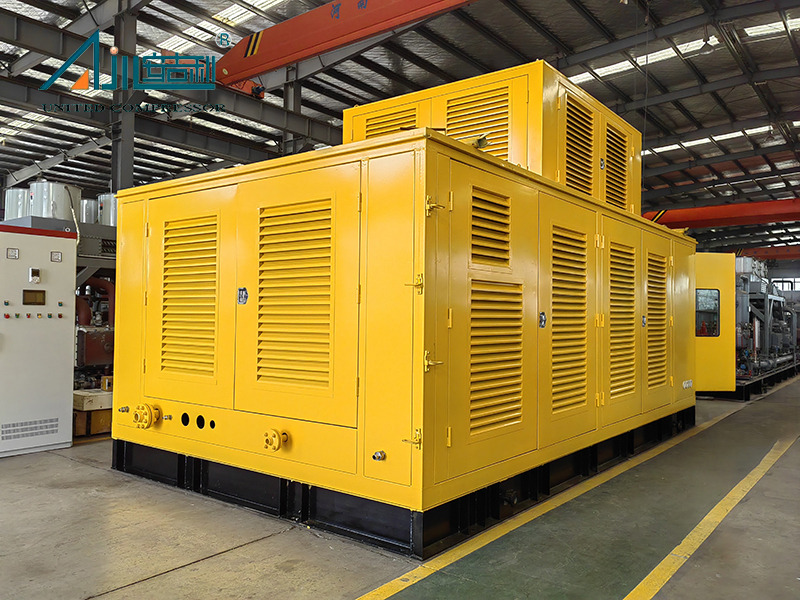

सभी मुख्य और सहायक उपकरण एक स्किड-माउंटेड डिज़ाइन, ट्रांसपोर्टेशन और ऑन-साइट इंस्टॉलेशन में एकीकृत होते हैं। यह स्किड-माउंटेड संरचना सेटअप समय और श्रम लागत को कम करते हुए, परिसर ऑन-साइट असेंबली की आवश्यकता को समाप्त करती है।
दैनिक रखरखाव को सुलभ घटकों और स्पष्ट निरीक्षण बंदरगाहों द्वारा सरल किया जाता है। क्रैंककेस के बाहरी तेल नाली वाल्व और तापमान माप इंटरफेस ने त्वरित जांच और तेल परिवर्तन के लिए अनुमति दी, नियमित रूप से अपच के दौरान न्यूनतम डाउनटाइम सुनिश्चित करते हुए।
विविध औद्योगिक जरूरतों को पहचानते हुए, DFD-1.36/(30 ~ 50) -250 व्यापक अनुकूलन प्रदान करता है। ग्राहक विभिन्न संरचनात्मक रूपों (डी-टाइप, एम-टाइप, एस-टाइप, डब्ल्यू-टाइप, वी-टाइप, वी-टाइप, जेड-टाइप), कूलिंग के तरीके (वॉटर-कूल्ड, एयर-कूल्ड, मिश्रित कूलिंग), और इंस्टॉलेशन टाइप (फिक्स्ड, मोबाइल, स्किड-माउंटेड, केबिन-प्रकार) से चुन सकते हैं।
ड्राइव विकल्पों में मोटर या डीजल इंजन शामिल हैं, जो विभिन्न बिजली आपूर्ति की स्थिति के अनुकूल हैं। पैकेजिंग सॉल्यूशंस (मेटल केबिन, वुडन बॉक्स, साउंडप्रूफ केबिन) और ट्रांसपोर्टेशन मोड (सी, एयर, लैंड) भी विशिष्ट लॉजिस्टिक्स आवश्यकताओं को पूरा करने के लिए सिलवाया जाता है, यह सुनिश्चित करना कि उत्पाद इष्टतम स्थिति में अपने गंतव्य तक पहुंचता है।
आवेदन क्षेत्र
मुख्य रूप से प्राकृतिक गैस को बढ़ावा देने और परिवहन के लिए उपयोग किया जाता है जो पाइपलाइन नेटवर्क में बहती है, इसका उपयोग फार्मास्युटिकल और ब्रूइंग उद्योगों में सरगर्मी के लिए भी किया जा सकता है, रासायनिक उद्योग में गैसों के दबाव वाले परिवहन, खाद्य उद्योग में बोतलों को उड़ाने और मशीन विनिर्माण उद्योग में भागों की धूल हटाने।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |

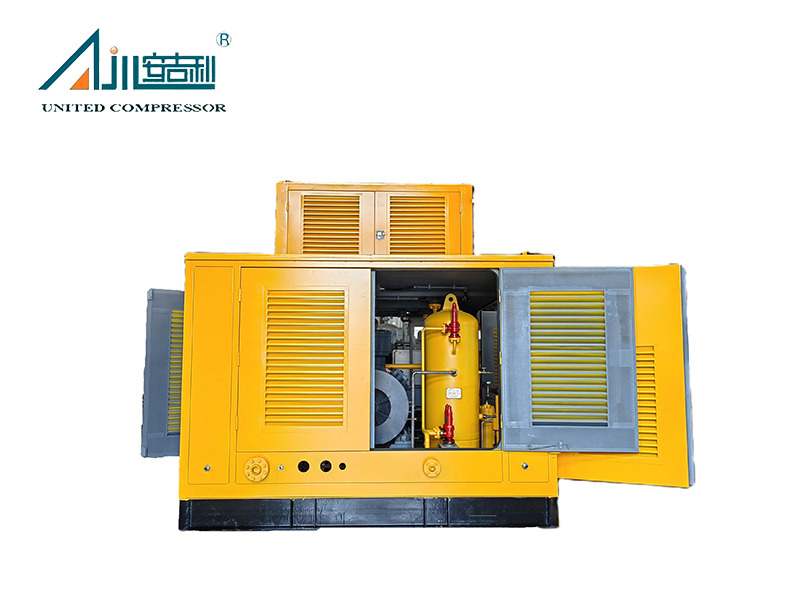

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव MPa （g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) |
| 1 | VF） D） -0.32/(30-200) -250 | प्राकृतिक गैस | 1500 | 25 | 75 | हवा का | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0.26/(30-200) -250 | प्राकृतिक गैस | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ZFD-0। 1/(30-200) -250 | प्राकृतिक गैस | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | DFD-3 [0.28]/(2-4) [25-200] -250 | प्राकृतिक गैस | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | एमएफ -4/(7-11) -250 | प्राकृतिक गैस | 1900-2880 | ~ | 355 | एयर-कूल्ड या वॉटर-कूल्ड | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | प्राकृतिक गैस | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | एमएफ -3.2/(8-16) -250 | प्राकृतिक गैस | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | MF-2.5/(14-25) -250 | प्राकृतिक गैस | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | DF-1.55/(15-25) -250 | प्राकृतिक गैस | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | DF-1.45/(20-35) -250 | प्राकृतिक गैस | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | एमएफ -2/(20-30) -250 | प्राकृतिक गैस | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | MF-1.8/(25-40) -250 | प्राकृतिक गैस | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | MF-1.35/(30-45) -250 | प्राकृतिक गैस | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | DF-1.3/(8-16) -250 | प्राकृतिक गैस | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | MF-1.5/(40-60) -250 | प्राकृतिक गैस | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | MF-1.3/(50-85) -250 | प्राकृतिक गैस | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 | |
| 17 | डब्ल्यू -5.6/0.5-250 | प्राकृतिक गैस | 500 | 25 | 160 | पानी ठंडा हुआ | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1.5-2) -250 | प्राकृतिक गैस | 700-840 | 25 | 185 | हवा का | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1.5-3) -250 | प्राकृतिक गैस | 540-860 | 25 | 160 | पानी ठंडा हुआ | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | प्राकृतिक गैस | 690-1150 | 25 | 185 | एयर-कूल्ड या वॉटर-कूल्ड | 6000*3200*3400 | 16 |
| 21 | एमएफ -5/(2-4) -250 | प्राकृतिक गैस | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 | |
| 22 | MF-7.2/(3-4) -250 | प्राकृतिक गैस | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 | |
| 23 | DF-2.86/(2-6) -250 | प्राकृतिक गैस | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 | |
| 24 | MF-4/(5-8) -250 | प्राकृतिक गैस | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 | |
| 25 | DF-1.95/(6-12) -250 | प्राकृतिक गैस | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 | |
| 26 | DF-1.6/(8-16) -250 | प्राकृतिक गैस | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 | |
| 27 | DF-0.58/(15-25) -250 | प्राकृतिक गैस | 550-900 | 25 | 90 | हवा का | 6000*3200*3400 | 16 |
परियोजना का मामला
 |  |  |
| यूक्रेन प्रोजेक्ट | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | Ningxia Zhongneng नई सामग्री इंजीनियरिंग |
यह मुख्य रूप से desulfurized और निर्जलित प्राकृतिक गैस के लिए डिज़ाइन किया गया है । हालांकि, इसका तेल-मुक्त स्नेहन और उच्च शुद्धता डिजाइन इसे रसायनों और खाद्य प्रसंस्करण जैसे उद्योगों में अन्य स्वच्छ गैसों के लिए उपयुक्त बनाता है, जिसमें विशिष्ट मध्यम आवश्यकताओं के लिए अनुकूलन उपलब्ध है।
मानक प्रसंस्करण क्षमता 100,000 nm=/d (लगभग 4,166 nm g/h) है । विभिन्न प्रवाह की जरूरतों वाली परियोजनाओं के लिए, अनुकूलित संस्करणों को विशिष्ट थ्रूपुट आवश्यकताओं से मेल खाने के लिए विकसित किया जा सकता है, जिनमें छोटे से लेकर बड़ी क्षमता तक शामिल हैं।
हाँ। जबकि मानक मॉडल 3 ~ 5 mpa.g और 25 mpa.g के निकास दबाव के इनलेट दबाव के साथ संचालित होता है , इसे ग्राहक विनिर्देशों के आधार पर अलग -अलग दबाव सीमाओं (जैसे, 2 ~ 6 mPa.g इनलेट) को संभालने के लिए संशोधित किया जा सकता है, जो विविध पाइपलाइन प्रणालियों के साथ संगतता सुनिश्चित करता है।
