अवलोकन
ZF-0.12/） 30-200） -250 प्राकृतिक गैस कंप्रेसर CNG फिलिंग स्टेशनों के लिए सिलवाया गया एक उच्च-प्रदर्शन उत्पाद है, जिसे Bengbu United Compressor Manufacturing Co., Ltd द्वारा विकसित किया गया है।, चीन के कंप्रेसर उद्योग में एक पेशेवर निर्माता। विश्वसनीय प्राकृतिक गैस संपीड़न और सीएनजी अनुप्रयोगों के लिए आपूर्ति पर ध्यान केंद्रित किया, यह कंप्रेसर स्थिर संचालन में उत्कृष्टता प्राप्त करता है, काम करने की स्थिति को अलग -अलग करने के लिए अनुकूलनता, और औद्योगिक शुद्धता आवश्यकताओं का अनुपालन करता है।
प्राकृतिक गैस को संभालने के लिए इंजीनियर GB/T17820-1990》 प्राकृतिक गैस》 की कक्षा II आवश्यकताओं को पूरा करने के लिए, यह 0.1 m and/min की एक रेटेड वॉल्यूम प्रवाह और 400 nm>/h की एयर डिलीवरी की मात्रा का बचाव करता है (0 MPA और 20 ℃ की स्थिति में परिवर्तित होता है जब इनलेट दबाव 3.0 ~ 20.0 mpa के लिए होता है, जो कि 20 ℃0 के लिए होता है। 3.0 ~ 20.0 Mpa.g (एडेप्टिव वेरिएबल वर्किंग कंडीशन डिज़ाइन की विशेषता, थ्रॉटलिंग प्रेशर रिडक्शन या सिंगल/डबल-स्टेज स्विचिंग की कोई आवश्यकता नहीं) की इनलेट प्रेशर रेंज के साथ और 25.0 MPa.g का निकास दबाव, यह वाहन ईंधन भरने की मांगों को पूरा करने के लिए स्थिर गैस आपूर्ति की गारंटी देता है। 30 kW YB-250M-8 विस्फोट-प्रूफ मोटर द्वारा संचालित, इकाई परिचालन शक्ति और ऊर्जा दक्षता के बीच संतुलन प्राप्त करती है। इसके कॉम्पैक्ट समग्र आयाम (लगभग 5500 × 3200 × 2700 मिमी) और वजन (लगभग 6T) सीएनजी फिलिंग स्टेशन परिसर में सुविधाजनक निश्चित स्थापना को सक्षम करते हैं।
सीएनजी फिलिंग स्टेशन अनुप्रयोगों से परे, इस कंप्रेसर को समान मध्यम आवश्यकताओं और दबाव सीमाओं के साथ प्राकृतिक गैस संपीड़न परिदृश्यों के लिए भी अनुकूलित किया जा सकता है, जैसे कि छोटे पैमाने पर प्राकृतिक गैस भंडारण और परिवहन प्रणाली। प्रमुख घटकों और सख्त मध्यम शुद्धता नियंत्रण के लिए इसका तेल-मुक्त स्नेहन डिजाइन इसे मानक और उच्च-शुद्धता प्राकृतिक गैस संपीड़न आवश्यकताओं दोनों के लिए एक भरोसेमंद विकल्प बनाता है।
विशेषताएँ
उन्नत संरचनात्मक डिजाइन
ZF-0.12/（30-200） -250 एक ऊर्ध्वाधर, एकल-पंक्ति, अनुक्रमिक चरण-अंतर दो-चरण संपीड़न, पारस्परिक पिस्टन संरचना, एयर कूलिंग और सिलिंडर और पिस्टन घटकों के लिए तेल-मुक्त स्नेहन के साथ संयुक्त करता है। यह डिजाइन चिकनाई तेल को काम करने वाले माध्यम में प्रवेश करने से रोकता है, प्रभावी रूप से प्राकृतिक गैस की शुद्धता सुनिश्चित करता है। दो-चरण संपीड़न तंत्र पूरी प्रक्रिया में स्थिर दबाव उत्पादन को बनाए रखते हुए संपीड़न दक्षता को बढ़ाता है। साझा बेस फ्रेम के साथ एकीकृत इकाई डिजाइन ऑन-साइट इंस्टॉलेशन और सिस्टम एकीकरण को सरल बनाता है।
40CR से जाली सिलेंडर, इसकी दर्पण की सतह पर नाइट्राइडिंग उपचार से गुजरता है, काम करने की सतह के पहनने के प्रतिरोध में काफी सुधार करता है और पिस्टन के छल्ले के सेवा जीवन का विस्तार करता है। प्रमुख ट्रांसमिशन भागों (जैसे क्रैंकशाफ्ट और कनेक्टिंग रॉड) की डबल-बॉडी संरचना और चलती घटकों के लिए दबाव स्नेहन प्रणाली तेल-मुक्त संचालन की विश्वसनीयता को आगे बढ़ाती है, जिससे यह सख्त शुद्धता आवश्यकताओं के साथ प्राकृतिक गैस संपीड़न परिदृश्यों पर लागू होता है।
उच्च दक्षता और विश्वसनीयता
उच्च गुणवत्ता वाले घटकों से लैस-जिसमें घरेलू प्रसिद्ध ब्रांड एयर वाल्व, पिस्टन के छल्ले, और and (8000 घंटे से कम नहीं की सेवा जीवन के साथ) शामिल हैं-और एक YB-250M-8 विस्फोट-प्रूफ मोटर, कंप्रेसर उच्च परिचालन दक्षता और मजबूत स्थिरता प्रदान करता है। इसका स्वचालित नियंत्रण प्रणाली (ऑन-साइट स्विच कैबिनेट और नियंत्रण कक्ष नियंत्रण अलमारियाँ के साथ एकीकृत) स्वचालित निगरानी और प्रमुख मापदंडों की सुरक्षा में सक्षम बनाता है (इनलेट दबाव, निकास दबाव, निकास तापमान, चिकनाई तेल दबाव), मैन्युअल हस्तक्षेप को कम करने और सुसंगत वर्कफ़्लो सुनिश्चित करने के लिए मानव त्रुटि को कम करना।
अनुकूलित संरचनात्मक संतुलन डिजाइन कंपन की तीव्रता को 28 मिमी/एस तक कम कर देता है और शोर को ≤85 डीबी (ए)/1 मीटर तक नियंत्रित करता है, जिससे यह सख्त शोर प्रतिबंधों के साथ आवासीय क्षेत्रों के पास औद्योगिक क्षेत्रों और स्थानों दोनों में स्थापना के लिए उपयुक्त हो जाता है। चाहे पूर्ण-लोड, आंशिक-लोड, या चर इनलेट दबाव की स्थिति (3.0 ~ 20.0 एमपीए) के तहत संचालित हो, कंप्रेसर सीएनजी भरने वाले स्टेशनों के लिए निर्बाध प्राकृतिक गैस आपूर्ति सुनिश्चित करता है, स्थिर निकास दबाव और वायु वितरण की मात्रा को बनाए रखता है।
आसान स्थापना और रखरखाव
सभी मुख्य उपकरण (कंप्रेसर होस्ट, एयर कूलर, तेल-पानी सेपरेटर) और सहायक उपकरण (विद्युत नियंत्रण अलमारियाँ, तेल इंजेक्शन पंप) एक निश्चित स्थापना संरचना में एकीकृत होते हैं, परिवहन और ऑन-साइट सेटअप को सरल बनाते हैं। यह एकीकृत डिजाइन स्थापना के समय और श्रम लागत को कम करते हुए, बिखरे हुए घटकों के जटिल ऑन-साइट असेंबली की आवश्यकता को समाप्त करता है।
दैनिक रखरखाव को सुलभ प्रमुख घटकों और स्पष्ट निरीक्षण इंटरफेस द्वारा सुव्यवस्थित किया जाता है। क्रैंककेस बाहरी तेल जल निकासी वाल्व और त्वरित तेल स्तर की जांच और तेल परिवर्तन के लिए तापमान माप बंदरगाहों से सुसज्जित है; तेल-पानी के विभाजक और उच्च दक्षता वाले तेल रिमूव्स में सुविधाजनक प्रतिस्थापन के लिए आसानी से डिसेसेम्बल फिल्टर तत्व होते हैं। इसके अतिरिक्त, समर्पित रखरखाव टूल (वाल्व डिस्सैबली टूल्स, पिस्टन रॉड थ्रेड प्रोटेक्शन स्लीव्स) और एक विस्तृत यादृच्छिक स्पेयर पार्ट्स सूची का प्रावधान नियमित रखरखाव के दौरान डाउनटाइम को कम करता है।
अनुकूलन योग्य समाधान
विविध औद्योगिक जरूरतों को पहचानते हुए, ZF-0.12 /） 30-200） -250 व्यापक अनुकूलन प्रदान करता है। ग्राहक विभिन्न संरचनात्मक रूपों (डी-टाइप, एम-टाइप, एस-टाइप, डब्ल्यू-टाइप, वी-टाइप, वी-टाइप, जेड-टाइप), कूलिंग के तरीके (वॉटर-कूल्ड, एयर-कूल्ड, मिश्रित कूलिंग), और इंस्टॉलेशन टाइप (फिक्स्ड, मोबाइल, स्किड-माउंटेड, केबिन-प्रकार) से चुन सकते हैं।
ड्राइव विकल्पों में मोटर या डीजल इंजन शामिल हैं, जो विभिन्न बिजली आपूर्ति की स्थिति के अनुकूल हैं। पैकेजिंग सॉल्यूशंस (मेटल केबिन, वुडन बॉक्स, साउंडप्रूफ केबिन) और ट्रांसपोर्टेशन मोड (सी, एयर, लैंड) भी विशिष्ट लॉजिस्टिक्स आवश्यकताओं को पूरा करने के लिए सिलवाया जाता है, यह सुनिश्चित करना कि उत्पाद इष्टतम स्थिति में अपने गंतव्य तक पहुंचता है।
आवेदन क्षेत्र
मुख्य रूप से प्राकृतिक गैस को बढ़ावा देने और परिवहन के लिए उपयोग किया जाता है जो पाइपलाइन नेटवर्क में बहती है, इसका उपयोग फार्मास्युटिकल और ब्रूइंग उद्योगों में सरगर्मी के लिए भी किया जा सकता है, रासायनिक उद्योग में गैसों के दबाव वाले परिवहन, खाद्य उद्योग में बोतलों को उड़ाने और मशीन विनिर्माण उद्योग में भागों की धूल हटाने।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 |
| | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 |
| | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण

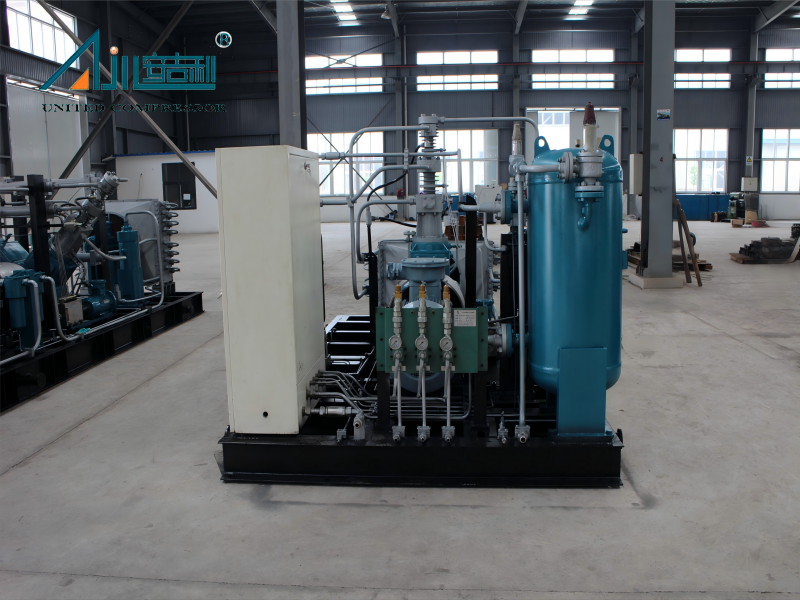

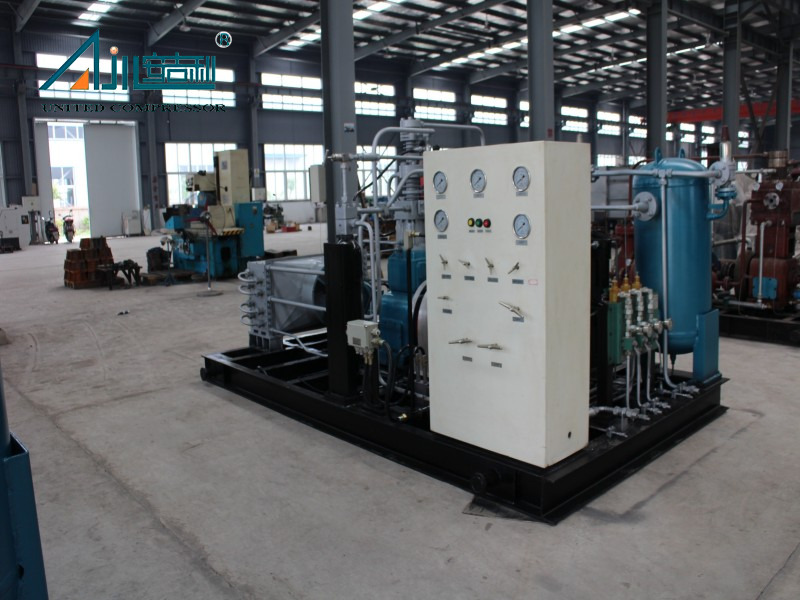

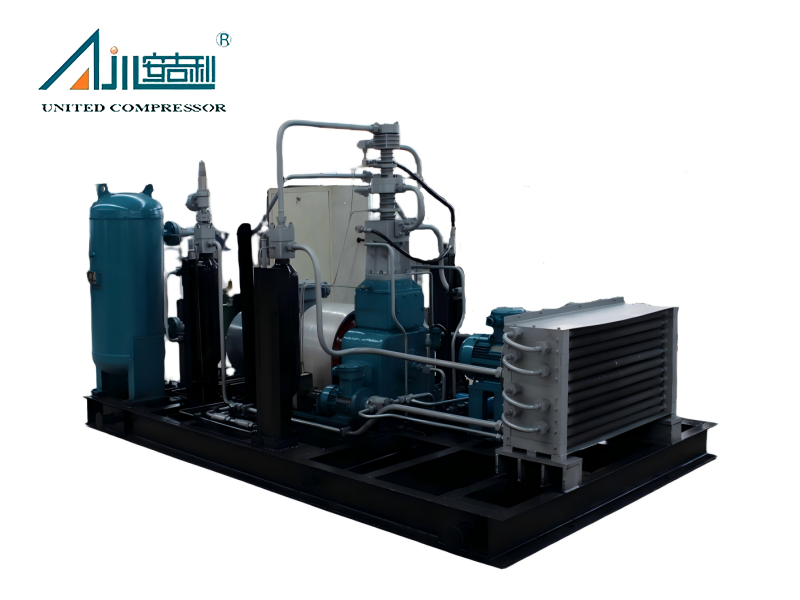

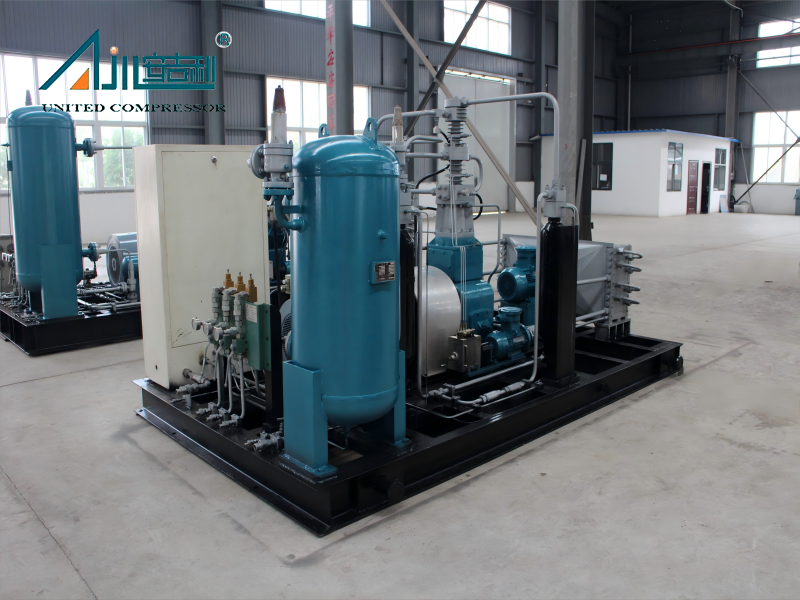

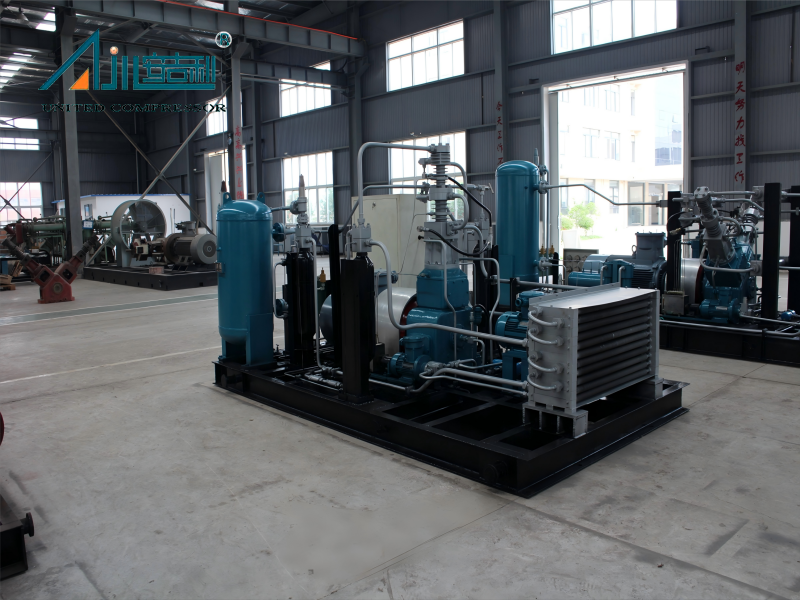

ZF-0.12/（30-200） -250 प्राकृतिक गैस कंप्रेसर Z- प्रकार के ऊर्ध्वाधर, एयर-कूल्ड, तेल-मुक्त लुब्रिकेटेड, पारस्परिक पिस्टन प्रकार, एकल-पंक्ति अनुक्रमिक चरण-अंतर दो-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक साझा बेस फ्रेम के साथ एक एकीकृत तरीके से आपूर्ति की जाती है।
कंप्रेसर के कोर ट्रांसमिशन घटक (क्रैंकशाफ्ट, कनेक्टिंग रॉड और क्रॉसहेड सहित) एक मजबूत आवास संरचना द्वारा समर्थित हैं। स्थिर पावर ट्रांसमिशन के लिए डिज़ाइन किया गया क्रैंककेस, क्रॉसहेड गाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए समर्पित इंटरफेस से लैस है, ताकि चलती भागों के सटीक संरेखण को सुनिश्चित किया जा सके। क्रैंककेस का निचला हिस्सा एक स्नेहक तेल भंडारण कक्ष को एकीकृत करता है, जो क्रैंकशाफ्ट के दबाव स्नेहन प्रणाली, रॉड को जोड़ने और क्रॉसहेड के लिए एक स्थिर तेल स्रोत प्रदान करता है; ऊपरी भाग आंतरिक दबाव संतुलन बनाए रखने और तेल रिसाव को रोकने के लिए एक तेल इनलेट (श्वास पोर्ट) कवर इंटरफ़ेस से सुसज्जित है। इसके अलावा, क्रैंककेस को व्यावहारिक स्पेयर इंटरफेस जैसे कि एक तेल नाली बंदरगाह, एक तेल स्तर गेज अवलोकन बंदरगाह, एक असर सीट तेल इंजेक्शन पोर्ट और एक तेल तापमान माप पोर्ट स्थापना इंटरफ़ेस के साथ भी कॉन्फ़िगर किया गया है। तेल नाली बंदरगाह यूनिट के बाहरी से जुड़ा हुआ है और सुविधाजनक चिकनाई वाले तेल प्रतिस्थापन और डिस्चार्ज के लिए एक मैनुअल नियंत्रण वाल्व से लैस है।
कंप्रेसर प्रमुख गैस संपीड़न घटकों के लिए एक उचित संरचनात्मक डिजाइन को अपनाता है। 40CR सामग्री से जाली सिलेंडर, पहनने के प्रतिरोध को बढ़ाने के लिए अपनी दर्पण की सतह पर नाइट्राइडिंग उपचार से गुजरता है, और सिलेंडर और पिस्टन घटकों के लिए एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है-मध्यम संकट से बचने के लिए गैस संपीड़न कक्ष में तेल स्नेहन की आवश्यकता को कम करता है। सिलेंडर के साथ मेल खाने वाले सिलेंडर हेड को एयर वाल्व को समायोजित करने के लिए डिज़ाइन किया गया है: पहले चरण के सेवन और निकास वाल्व मेष वाल्व (पहले चरण के लिए एक सेवन और एक निकास) का उपयोग करते हैं, और दूसरे चरण के सेवन और निकास वाल्व संयुक्त वाल्व का उपयोग करते हैं। सभी वायु वाल्वों को एक ऐसी संरचना में व्यवस्थित किया जाता है जो सुचारू गैस का सेवन और निकास सुनिश्चित करने और हवा के वाल्व के सेवा जीवन को बढ़ाने के लिए आसान है।
 |  |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
|
|
|
| मेटल केबिन | लकड़ी का बक्सा
| साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर
(एनएम 3/एच) | निकास
दबाव
MPa
（g) | मोटर
शक्ति
(kW) | शीतलन विधि | समग्र
आयाम
(मिमी) | वज़न
(किग्रा) |
| 1 | VF） D） -0.32/(30-200) -250 | प्राकृतिक गैस | 1500 | 25 | 75 | हवा का | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0.26/(30-200) -250 | प्राकृतिक गैस | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 |
| 3 | ZFD-0। 1/(30-200) -250 | प्राकृतिक गैस | 500 | 25 | 37 | 6500*2350*2450 | 5.5 |
| 4 | DFD-3 [0.28]/(2-4) [25-200] -250 | प्राकृतिक गैस | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 |
| 5 | एमएफ -4/(7-11) -250 | प्राकृतिक गैस | 1900-2880 | ~ | 355 | एयर-कूल्ड या
वॉटर-कूल्ड | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | प्राकृतिक गैस | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 |
| 7 | एमएफ -3.2/(8-16) -250 | प्राकृतिक गैस | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 |
| 8 | MF-2.5/(14-25) -250 | प्राकृतिक गैस | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 |
| 9 | DF-1.55/(15-25) -250 | प्राकृतिक गैस | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 |
| 10 | DF-1.45/(20-35) -250 | प्राकृतिक गैस | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 |
| 11 | एमएफ -2/(20-30) -250 | प्राकृतिक गैस | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 |
| 12 | MF-1.8/(25-40) -250 | प्राकृतिक गैस | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 |
| 13 | MF-1.35/(30-45) -250 | प्राकृतिक गैस | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 |
| 14 | DF-1.3/(8-16) -250 | प्राकृतिक गैस | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 |
| 15 | MF-1.5/(40-60) -250 | प्राकृतिक गैस | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 |
| 16 | MF-1.3/(50-85) -250 | प्राकृतिक गैस | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 |
| 17 | डब्ल्यू -5.6/0.5-250 | प्राकृतिक गैस | 500 | 25 | 160 | पानी ठंडा हुआ | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1.5-2) -250 | प्राकृतिक गैस | 700-840 | 25 | 185 | हवा का | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1.5-3) -250 | प्राकृतिक गैस | 540-860 | 25 | 160 | पानी ठंडा हुआ | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | प्राकृतिक गैस | 690-1150 | 25 | 185 | एयर-कूल्ड या
वॉटर-कूल्ड | 6000*3200*3400 | 16 |
| 21 | एमएफ -5/(2-4) -250 | प्राकृतिक गैस | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 |
| 22 | MF-7.2/(3-4) -250 | प्राकृतिक गैस | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 |
| 23 | DF-2.86/(2-6) -250 | प्राकृतिक गैस | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 |
| 24 | MF-4/(5-8) -250 | प्राकृतिक गैस | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 |
| 25 | DF-1.95/(6-12) -250 | प्राकृतिक गैस | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 |
| 26 | DF-1.6/(8-16) -250 | प्राकृतिक गैस | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 |
| 27 | DF-0.58/(15-25) -250 | प्राकृतिक गैस | 550-900 | 25 | 90 | हवा का | 6000*3200*3400 | 16 |
परियोजना का मामला
 |  |  |
| यूक्रेन प्रोजेक्ट | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | Ningxia Zhongneng नई सामग्री इंजीनियरिंग |
उपवास
ZF-0.12 /） 30-200 -250 -250 कंप्रेसर हैंडल क्या माध्यम हो सकते हैं?
यह मुख्य रूप से desulfurized और निर्जलित प्राकृतिक गैस के लिए डिज़ाइन किया गया है । हालांकि, इसका तेल-मुक्त स्नेहन और उच्च शुद्धता डिजाइन इसे रसायनों और खाद्य प्रसंस्करण जैसे उद्योगों में अन्य स्वच्छ गैसों के लिए उपयुक्त बनाता है, जिसमें विशिष्ट मध्यम आवश्यकताओं के लिए अनुकूलन उपलब्ध है।
इस कंप्रेसर की प्रसंस्करण क्षमता क्या है?
मानक प्रसंस्करण क्षमता 400 nm h/h है । विभिन्न प्रवाह की जरूरतों वाली परियोजनाओं के लिए, अनुकूलित संस्करणों को विशिष्ट थ्रूपुट आवश्यकताओं से मेल खाने के लिए विकसित किया जा सकता है, जिनमें छोटे से लेकर बड़ी क्षमता तक शामिल हैं।
क्या कंप्रेसर को अलग -अलग दबाव स्थितियों के लिए अनुकूलित किया जा सकता है?
हाँ। जबकि मानक मॉडल 3 ~ 20 mpa.g और 25 mpa.g के निकास दबाव के इनलेट दबाव के साथ संचालित होता है , इसे ग्राहक विनिर्देशों के आधार पर अलग -अलग दबाव सीमाओं (जैसे, 2 ~ 6 mPa.g इनलेट) को संभालने के लिए संशोधित किया जा सकता है, जो विविध पाइपलाइन प्रणालियों के साथ संगतता सुनिश्चित करता है।
