DF -0.45/(8-10) -250 CNG कंप्रेसर एक उच्च-प्रदर्शन, स्किड-माउंटेड पारस्परिक पिस्टन कंप्रेसर है जो ईंधन स्टेशनों और औद्योगिक अनुप्रयोगों में संपीड़ित प्राकृतिक गैस (CNG) संपीड़न के लिए डिज़ाइन किया गया है। 0.45 m g/min की रेटेड प्रवाह दर के साथ, 0.9 mpa.g का इनलेट दबाव, और 25 mPa.g तक दबाव का निर्वहन, यह इकाई परिचालन स्थितियों की मांग के तहत कुशल, विश्वसनीय और स्थिर गैस संपीड़न सुनिश्चित करती है।
सीएनजी फिलिंग स्टेशनों में सहज एकीकरण के लिए निर्मित, यह कॉम्पैक्ट कंप्रेसर सिस्टम मुख्य संपीड़न इकाई, विस्फोट-प्रूफ मोटर, गैस सर्किट, शीतलन प्रणाली, नियंत्रण प्रणाली और सुरक्षा और जल निकासी प्रणालियों को एकीकृत करता है। इसका बीहड़ डिजाइन निरंतर संचालन, लगातार स्टार्ट-स्टॉप साइकिल और चरम वातावरण के लिए आदर्श है, जिसमें ठंडी जलवायु, शुष्क क्षेत्र और जल-क्षेत्र साइट शामिल हैं।
कंप्रेसर को सभी लोड-असर घटकों पर कम सतह के दबाव डिजाइन के साथ इंजीनियर किया जाता है , जिसमें बिग-एंड असर वाले गोले, छोटे-अंत झाड़ियों और क्रॉसहेड स्लाइडिंग सतहों सहित शामिल हैं। यह थर्मल विस्तार, पहनने और सतह के तापमान में वृद्धि को कम करता है , सेवा जीवन का काफी विस्तार करता है और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है.
उच्च दबाव संचालन के लिए, पिस्टन विधानसभा की रैखिक सटीकता महत्वपूर्ण है। DF-0.45/(8-10) -250 धातु या इंजीनियरिंग-प्लास्टिक गाइड रिंग्स और एक प्लानर स्व-संरेखण संरचना का उपयोग करता है , जो सुचारू, सटीक गति प्रदान करता है । यह के परिणामस्वरूप कम से कम रिसाव , पहनने के घटकों के स्थायित्व को बढ़ाता है , और यूनिट के जीवन पर कम रखरखाव की लागत ।
अधिकतम सुरक्षा और दक्षता के लिए डिज़ाइन किया गया , यह कंप्रेसर असाधारण रूप से कम बाहरी रिसाव दरों को प्राप्त करता है - कुल उत्पादन का 0.02% से 0.03% से 0.03% , सख्त वैश्विक सुरक्षा और पर्यावरणीय मानकों को पूरा करता है । उच्च गुणवत्ता वाले पीटीएफई से भरे सीलिंग रिंग और टिन-कण थ्रॉटलिंग और स्क्रैपर रिंग्स तंग सीलिंग और परिचालन अखंडता सुनिश्चित करते हैं.
एक अनुकूलित कम-वेग गैस प्रवाह प्रणाली , विशेष रूप से सीएनजी संपीड़न स्थितियों के लिए डिज़ाइन किया गया , दबाव हानि को कम करता है , सिस्टम स्थिरता को बढ़ाता है , और घटक जीवन का विस्तार करता है , जो सुसंगत, उच्च दक्षता वाले संचालन को सुनिश्चित करता है।
मुख्य इकाई के लिए एक मजबूर एयर-कूलिंग सिस्टम के साथ सिलेंडर के लिए प्राकृतिक शीतलन को मिलाकर , यह कंप्रेसर 24/7 निरंतर संचालन के लिए एकदम सही है । यह विशेष रूप से उच्च-आवृत्ति वाले स्टार्ट-स्टॉप अनुप्रयोगों और चुनौतीपूर्ण वातावरणों के लिए उपयुक्त है , जैसे कि कम तापमान वाले क्षेत्र , जलवायु , या सीमित पानी की उपलब्धता के साथ साइटें.

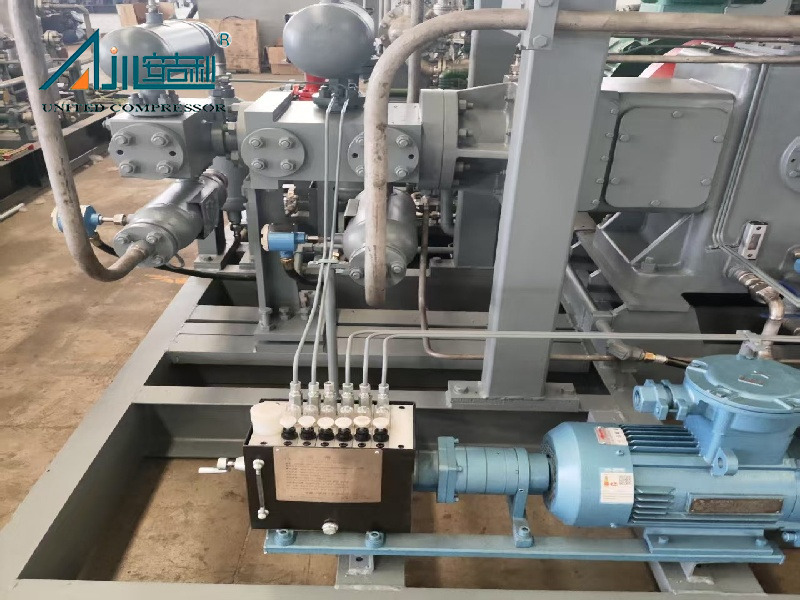

कम -तेल स्नेहन डिजाइन ठीक से तेल की सूक्ष्म मात्रा को बनाए रखने के लिए तेल की सूक्ष्म मात्रा को इंजेक्ट करता है, जबकि संपीड़ित गैस शुद्धता उच्च - तेल सामग्री को 8 पीपीएम (0.5 एलबी/एमएमएससीएफ) के रूप में कम रखते हुए, वैश्विक उच्च शुद्धता वाले सीएनजी मानकों के अनुरूप । यह संदूषण जोखिमों को कम करता है, पहनने वाले भागों के जीवनकाल को बढ़ाता है , और समग्र परिचालन विश्वसनीयता को बढ़ाता है.
आवेदन क्षेत्र
DF -0.45/(8-10) -250 CNG कंप्रेसर आधुनिक CNG फिलिंग स्टेशनों और औद्योगिक गैस प्रणालियों का मुख्य घटक इसकी बहुमुखी प्रतिभा और मजबूत डिजाइन इसके लिए आदर्श बनाते हैं: है ।
वाणिज्यिक, औद्योगिक और नगरपालिका बेड़े के लिए सीएनजी ईंधन स्टेशनों.
गैस वितरण नेटवर्क स्थिर उच्च दबाव संपीड़न की आवश्यकता होती है.
ठंड, शुष्क या पानी से सीमित क्षेत्रों में दूरस्थ या ऑफ-ग्रिड सुविधाएं.
औद्योगिक संचालन जो विनिर्माण या बिजली उत्पादन के लिए एक विश्वसनीय उच्च दबाव गैस आपूर्ति की मांग करते हैं.
अपनी अनुकूलित शीतलन प्रणाली , उन्नत सीलिंग तकनीक , और उच्च विश्वसनीयता के साथ , DF-0.45/(8-10) -250 उत्कृष्ट प्रदर्शन, दीर्घायु और लागत-दक्षता प्रदान करता है, जिससे यह विभिन्न उद्योगों में CNG संपीड़न के लिए एक विश्वसनीय समाधान है.
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |

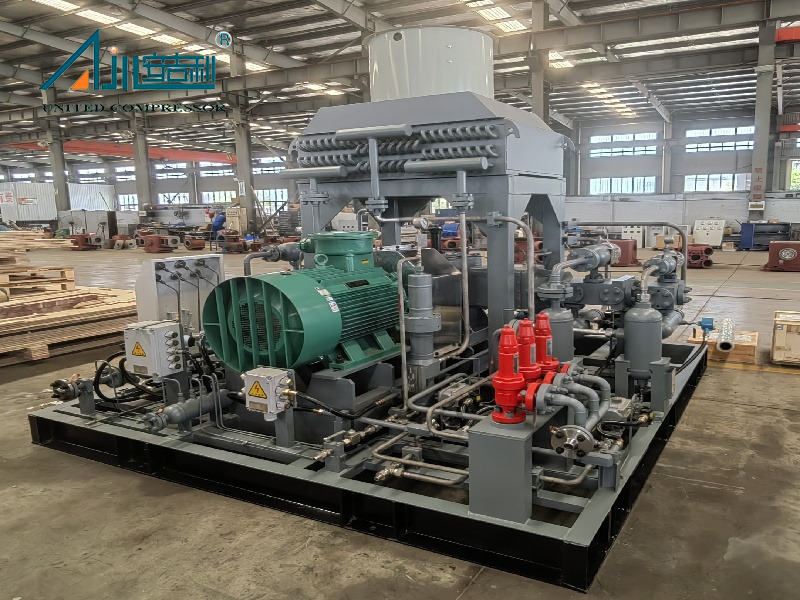

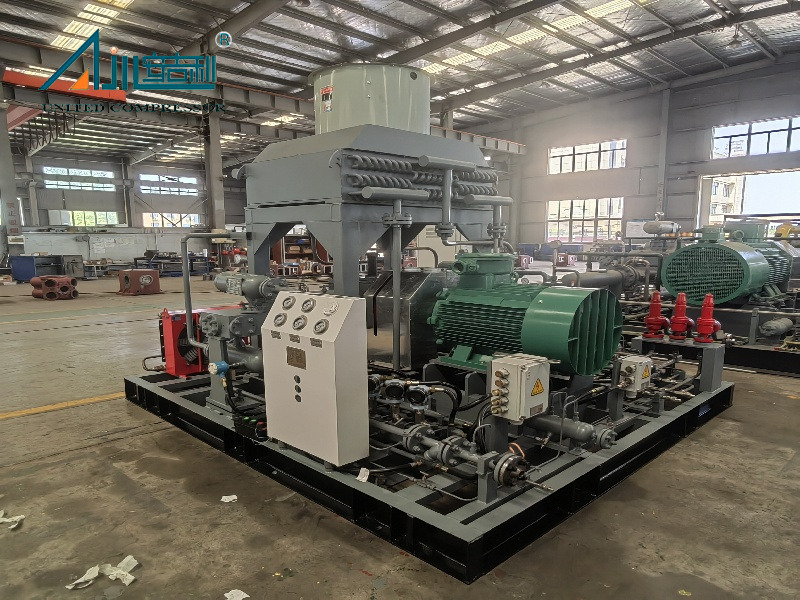

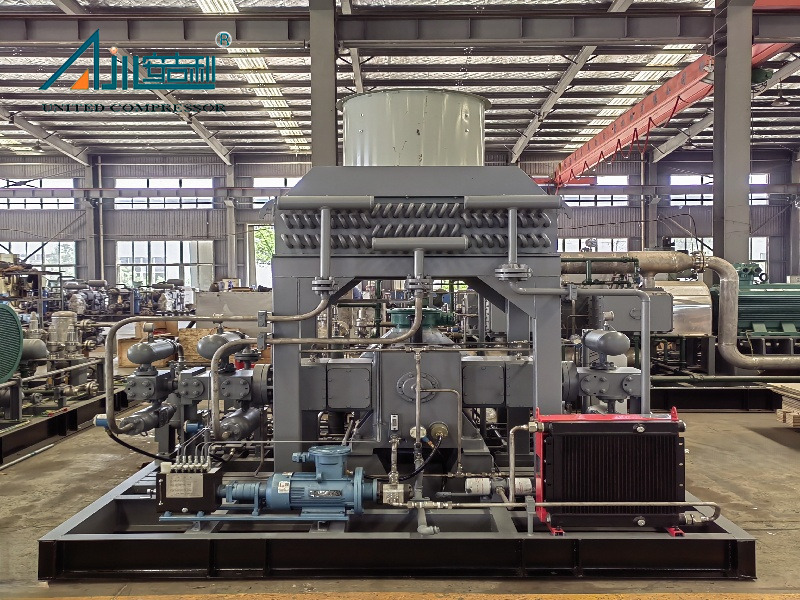

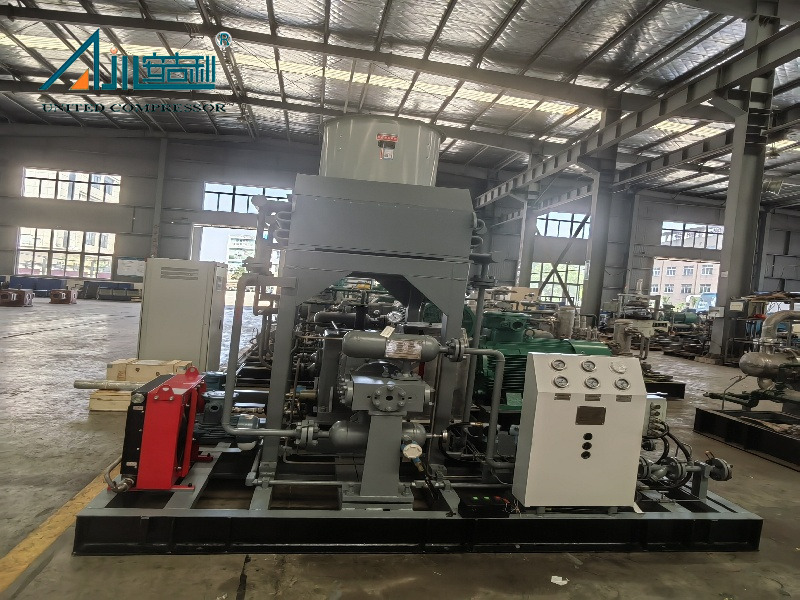

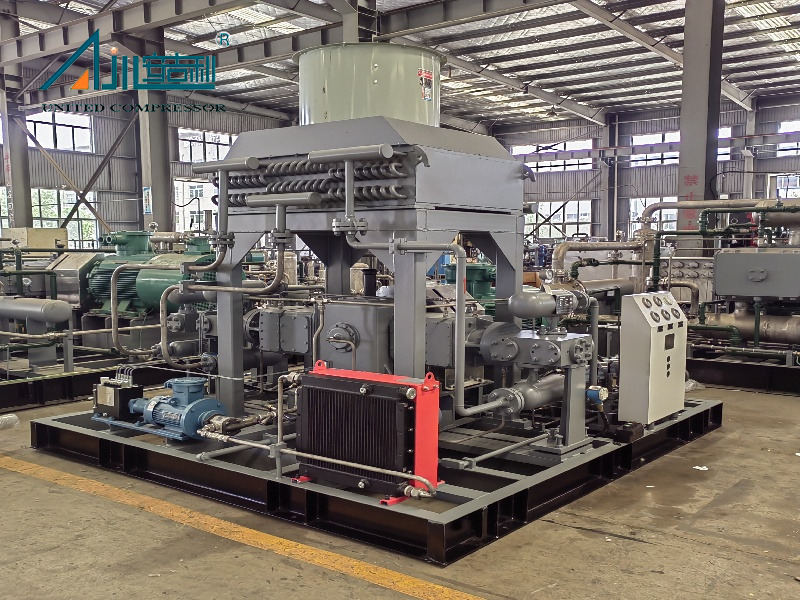

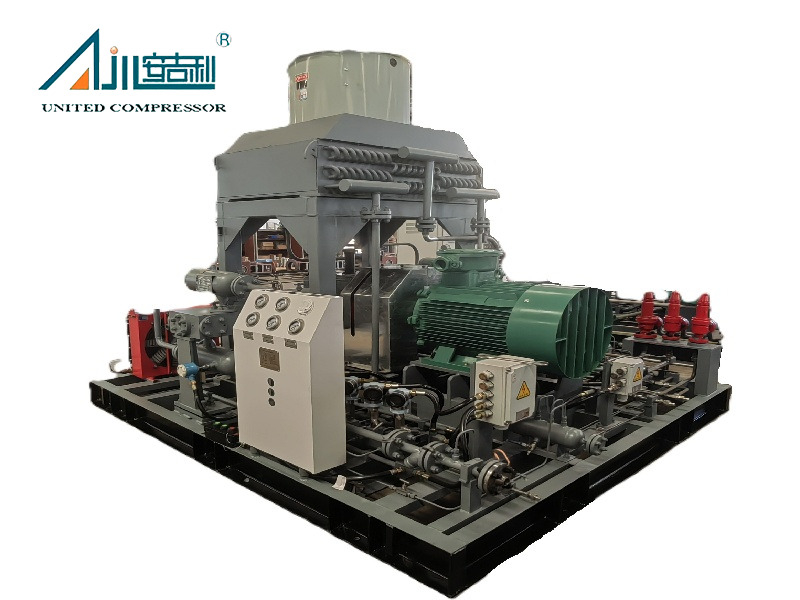

पूरी मशीन
 | |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव (mpa.g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | DW-1.6/(8) 12) -120 | हाइड्रोजन | 800 | 12 | 160 | पानी ठंडा हुआ | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5) 12) -12 | हाइड्रोजन | 600 | 1.2 | 90 | पानी ठंडा हुआ | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4) 5) -6.5 | हाइड्रोजन | 1270 | 0.65 | 132 | पानी ठंडा हुआ | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | हाइड्रोजन | 515 | 1.6 | 90 | पानी ठंडा हुआ | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/～ 15） 23）-（21 ~  29） | हाइड्रोजन | 4500 | 2। 1 ～ 2.9 | 185 | पानी ठंडा हुआ | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15） 23）-~ 21 ~ 29） | हाइड्रोजन | 2642 ～ 4500 | 2। 1 ～ 2.9 | 55 | पानी ठंडा हुआ | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | हाइड्रोजन | 500 | 20 | 75 | पानी ठंडा हुआ | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0। 18/15-22 | हाइड्रोजन | 150 | 2.2 | 11 | पानी ठंडा हुआ | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6) 8) -20 | हाइड्रोजन | 300 | 2.0 | 22 | पानी ठंडा हुआ | 2500 × 1500 × 1750 | 2000 | |
| 12 | डब्ल्यू -3/0.1-150 | हाइड्रोजन | 212 | 15 | 55 | पानी ठंडा हुआ | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | हाइड्रोजन | 4200 | 4.0 | 355 | पानी ठंडा हुआ | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5） 1.7） -10 | हाइड्रोजन | 3300 | 1.0 | 315 | पानी ठंडा हुआ | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10) 15) -30 | हाइड्रोजन | 0 ~ 560 | 3.0 | 30 | मिश्रित शीतलन | 2200 × 1800 × 1600 | 1800 | |
| 16 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28） 31） -150 | हाइड्रोजन | 400 | 15 | 45 | मिश्रित शीतलन | 3800 × 3200 × 1950 | 4800 | |
| 18 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | हाइड्रोजन | 750 | 0.7 | 110 | मिश्रित शीतलन | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4） 5.7） -6.5 | हाइड्रोजन | 2000 | 0.65 | 55 | मिश्रित शीतलन | 3500 × 3000 × 2300 | 6000 | |
परियोजना का मामला
 |  |  |
| दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। | Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर |
Q1: DF-0.45/） 8-10 -250 -250 CNG कंप्रेसर के लिए क्या एप्लिकेशन हैं?
DF -0.45/（8-10） -250 CNG कंप्रेसर विशेष रूप से संपीड़ित प्राकृतिक गैस (CNG) अनुप्रयोगों के लिए डिज़ाइन किया गया है । यह के लिए आदर्श है, जो वाणिज्यिक, औद्योगिक और CNG ईंधन स्टेशनों नगरपालिका बेड़े की सेवा कर रहे हैं, गैस वितरण नेटवर्क को स्थिर उच्च दबाव संपीड़न की आवश्यकता होती है, और बिजली उत्पादन या विनिर्माण के लिए विश्वसनीय CNG आपूर्ति की आवश्यकता होती है। इसकी कम-तेल स्नेहन डिजाइन (सिलेंडर और पैकिंग में तेल-मुक्त) उच्च शुद्धता प्राकृतिक गैस उत्पादन सुनिश्चित करता है, जिससे यह कड़े गैस गुणवत्ता आवश्यकताओं के साथ वातावरण के लिए उपयुक्त है।
Q2: क्या कंप्रेसर को विशिष्ट परिचालन आवश्यकताओं के लिए अनुकूलित किया जा सकता है?
हाँ। कंप्रेसर को ग्राहकों की आवश्यकताओं के अनुरूप बनाया जा सकता है, जिसमें उपचार क्षमता इनलेट और आउटलेट दबाव पर्वतमाला , और परिवेश के तापमान अनुकूलन क्षमता के समायोजन शामिल हैं । अनुकूलन में चरम जलवायु के लिए शीतलन प्रणाली अनुकूलन , खतरनाक स्थानों के लिए विस्फोट-प्रूफ रेटिंग , और उच्च दक्षता वाले फिल्टर, सटीक नियंत्रण पैनल, या अद्वितीय परिचालन स्थितियों को पूरा करने के लिए दबाव-स्थिरीकरण उपकरणों के सहायक उपकरणों के एकीकरण में शामिल हो सकते हैं।
Q3: कितनी बार कंप्रेसर को रखरखाव की आवश्यकता होती है?
इसके के लिए धन्यवाद मजबूत निर्माण और अनुकूलित कम-तेल स्नेहन प्रणाली , कंप्रेसर विस्तारित रखरखाव अंतराल और डाउनटाइम को कम करता है। नियमित निरीक्षण - जैसे कि चिकनाई वाले तेल दबाव , कूलिंग एयरफ्लो , और इंस्ट्रूमेंट रीडिंग की निगरानी करें -मासिक रूप से अनुशंसित। सहित महत्वपूर्ण पहनने वाले घटकों को आमतौर पर हर पिस्टन के छल्ले, गाइड रिंग्स और पैकिंग 8,000 ऑपरेटिंग घंटों में प्रतिस्थापन की आवश्यकता होती है , जबकि क्रैंकशाफ्ट को शामिल करने वाले प्रमुख ओवरहाल , छड़ को जोड़ने और सिलेंडर को आमतौर पर लगभग 30,000 घंटे के बाद , वास्तविक ऑपरेटिंग स्थितियों के आधार पर आवश्यकता होती है।
