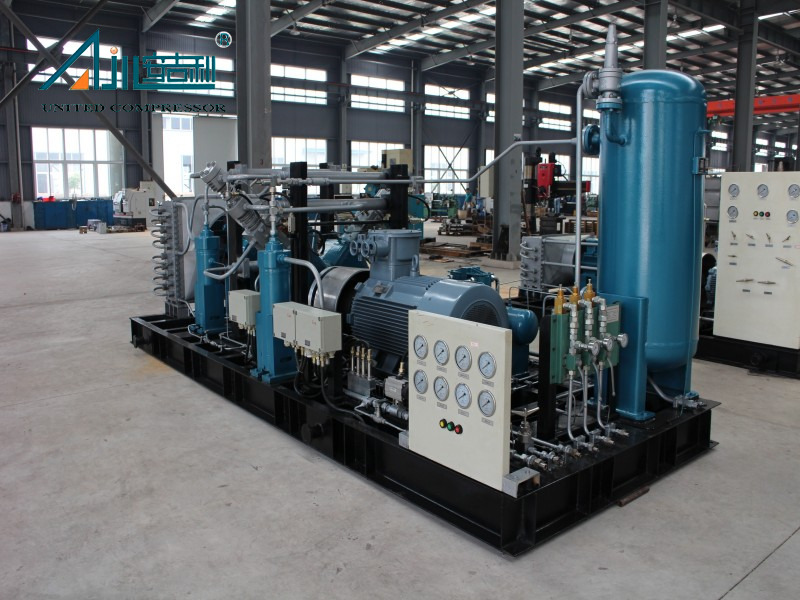

बेंगबू यूनाइटेड कंप्रेसर का वीएफ-0.32/(30-200)-250 वी-टाइप हाई-प्रेशर सीएनजी रिसीप्रोकेटिंग कंप्रेसर स्थिर प्राकृतिक गैस दबाव प्रदान करता है ।
परिचालन लागत में कटौती के लिए यह 90kW ऊर्जा-बचत मोटर के साथ 600-1800 Nm³/h प्रवाह, 3-20 MPa.G इनलेट और 25 MPa.G डिस्चार्ज दबाव चलाता है।
सीएनजी पाइपलाइन बूस्टिंग, रसायन, फार्मास्युटिकल, खाद्य और मशीनरी प्रसंस्करण के लिए उपयुक्त, इसका मॉड्यूलर निर्माण मानक और अनुकूलित कामकाजी परिस्थितियों में फिट बैठता है।
यह वी-प्रकार सीएनजी कंप्रेसर भोजन और फार्मास्युटिकल उपयोग के लिए गैस को साफ रखने के लिए एक संतुलित लेआउट कंपन और शोर को कम करता है, भागों के घिसने और रखरखाव की लागत को कम करता है। तेल मुक्त संरचना को अपनाता है।
पूर्ण स्वचालित नियंत्रण दबाव, तापमान और प्रवाह की वास्तविक समय की निगरानी का समर्थन करता है। त्वरित निरीक्षण और मरम्मत के लिए सभी मुख्य भागों तक पहुंचना आसान है।
पूर्ण पूर्व-इकट्ठी स्किड इकाई परिवहन और साइट पर स्थापना को सरल बनाती है। आकार ~6500×2200×2200 मिमी , वजन ~6.5 टन , सीमित स्थान और दूरस्थ कार्य स्थलों के लिए आदर्श।
लंबे समय तक सेवा जीवन के लिए तीन विशेष पेटेंट भागों से सुसज्जित। उच्च शक्ति वाला कच्चा लोहा क्रैंककेस और डबल मिडिल बॉडी गैस संदूषण से बचने के लिए स्नेहक को प्रभावी ढंग से अलग करता है।
आवेदन क्षेत्र
मुख्य रूप से पाइपलाइन नेटवर्क में प्रवाहित होने वाली प्राकृतिक गैस को बढ़ावा देने और परिवहन के लिए उपयोग किया जाता है। इसका उपयोग दवा और शराब बनाने वाले उद्योगों में हलचल, रासायनिक उद्योग में गैसों के दबावयुक्त परिवहन, खाद्य उद्योग में बोतलों की ब्लो मोल्डिंग और मशीन निर्माण उद्योग में भागों की धूल हटाने के लिए भी किया जा सकता है।
फायदे उजागर करें
 |  |  |  |
| इसमें उच्च दक्षता, मजबूत विश्वसनीयता और उच्च स्तर का स्वचालन है; | कम संवेदनशील हिस्से, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, जो सुचारू रूप से और विश्वसनीय रूप से चल रहे हैं। कंप्रेसर के परिवहन और स्थापना के लिए समग्र स्लेज स्थापना सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड धागा सुरक्षात्मक आस्तीन ZL 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेसर के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | इंटीग्रेटेड लॉन्ग शॉर्ट डबल कम्पार्टमेंट ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण

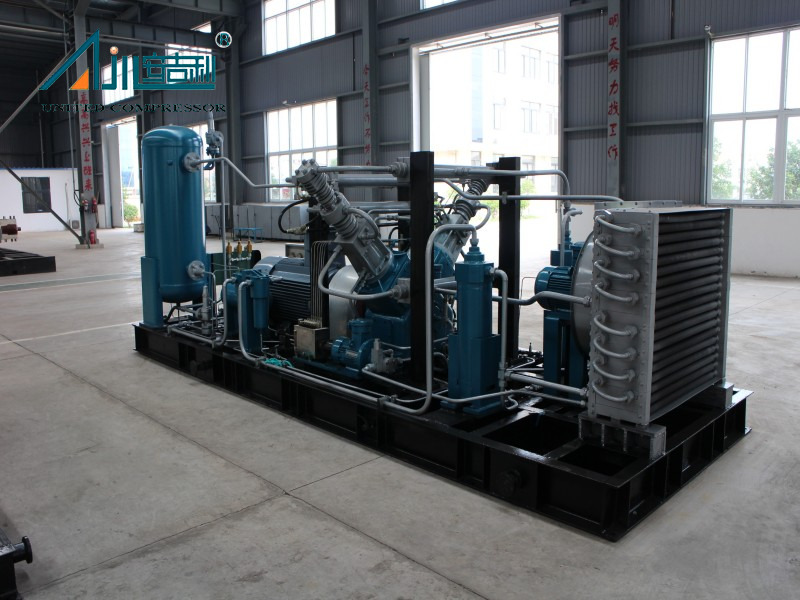

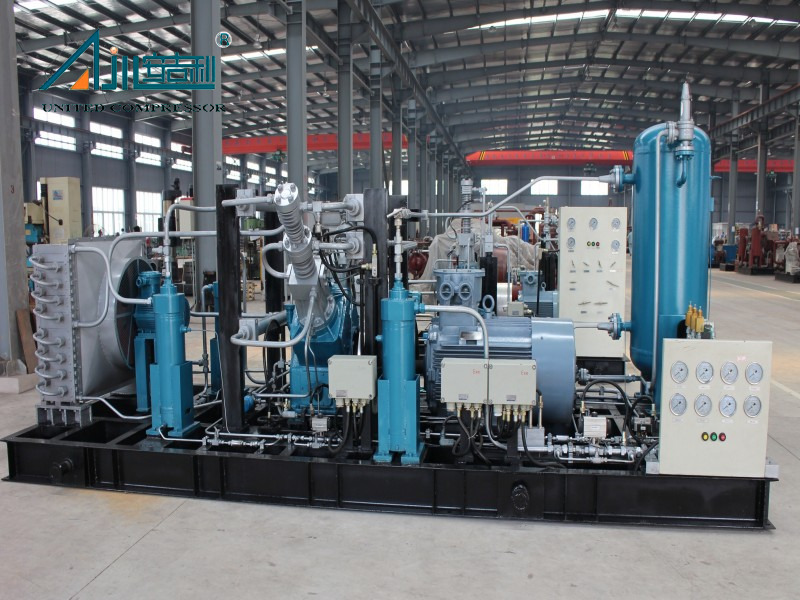

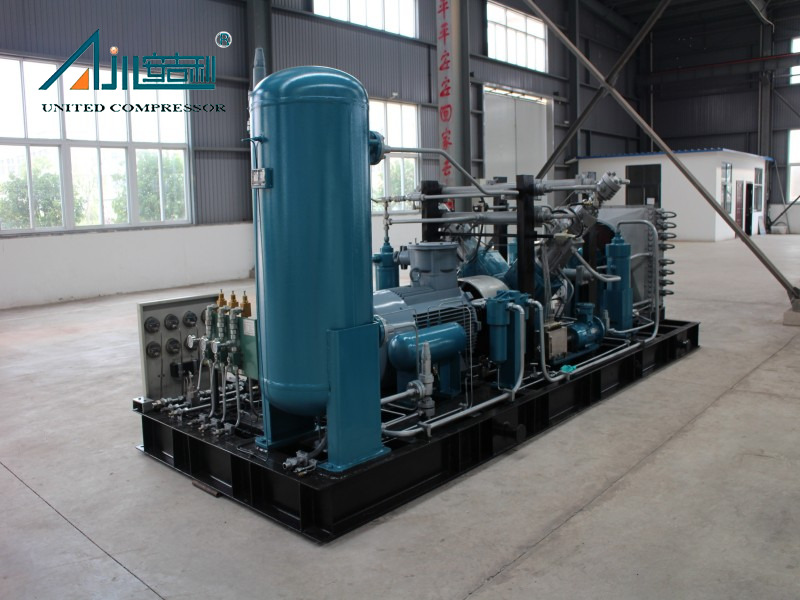

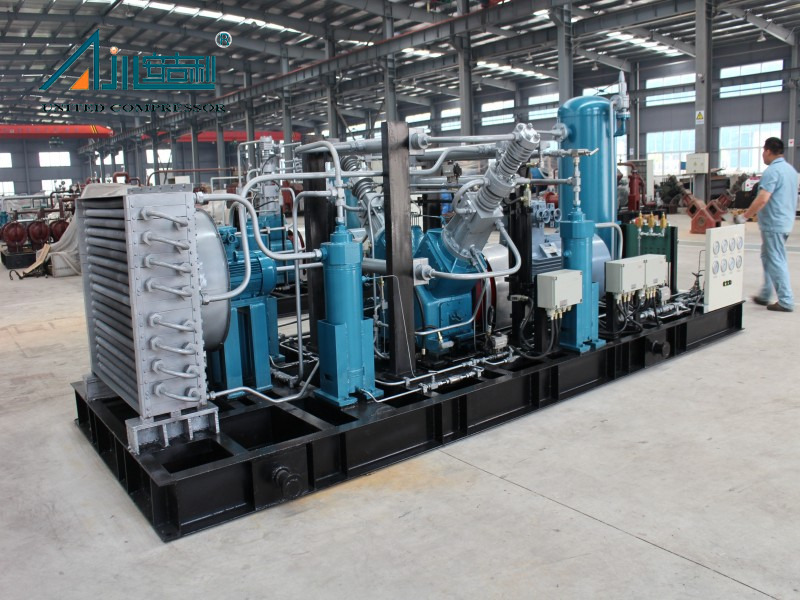

यह 2-पंक्ति 3-स्टेज संपीड़न और मॉड्यूलर एकीकृत संरचना के साथ एक वी-प्रकार वॉटर-कूल्ड ऑयल-फ्री रिसीप्रोकेटिंग पिस्टन कंप्रेसर है।
ग्रे कास्ट आयरन क्रैंककेस तेल भरने, जल निकासी, अवलोकन और तापमान का पता लगाने के लिए पूर्ण आरक्षित बंदरगाहों के साथ आता है, आसान तेल प्रतिस्थापन के लिए एक बाहरी मैनुअल बॉल वाल्व के साथ।
दोहरी मध्य बॉडी संरचना के साथ निर्मित, यह प्रदूषण मुक्त गैस वितरण की गारंटी के लिए चिकनाई वाले तेल को पूरी तरह से अलग करता है। ग्रे कास्ट आयरन/फोर्ज्ड स्टील सिलेंडर और सिलेंडर हेड स्थिर और कुशल संपीड़न प्रदर्शन के लिए अक्षीय वायु वाल्व के साथ तेल मुक्त डिजाइन को अपनाते हैं।
 |  |
इस चित्र में दिख रहा कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद डिजाइन से लेकर उत्पाद अनुकूलन तक ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग का माहौल, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है।
संरचनात्मक रूप: डी-प्रकार/एम-प्रकार/एस-प्रकार/डब्ल्यू-प्रकार/वी-प्रकार/जेड-प्रकार
शीतलन विधि: जल शीतलन/वायु शीतलन/मिश्रित शीतलन
इंस्टालेशन फॉर्म: फिक्स्ड/मोबाइल/प्राइ माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| धातु केबिन | लकड़ी का बक्सा | ध्वनिरोधी केबिन |
प्रोजेक्ट केस
 |  |  |
| लान्चो पेट्रोकेमिकल कंपनी 240000 टन वर्ष की एथिलीन उत्पादन क्षमता बहाली - ब्यूटाडीन और 1-ब्यूटेन अनलोडिंग सुविधाओं की परियोजना को जोड़ना | दक्षिणी कजाकिस्तान में अलीबेक तेल क्षेत्र | अकीमोम गैस क्षेत्र में आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन उपकरण, और ईंधन गैस स्किड की खरीद |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (Nm3/h) | निकास दबाव एमपीए (जी) | मोटर पावर (किलोवाट) | ठंडा करने की विधि | कुल मिलाकर आयाम (मिमी) | वज़न (किग्रा) |
| 1 | वीएफ（डी）-0.32/(30-200)-250 | प्राकृतिक गैस | 1500 | 25 | 75 | वायु-ठंडा | 5538*2350*2438 | 9.5 |
| 2 | वीएफ(डी)-0.26/(30-200)-250 | प्राकृतिक गैस | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ZFD-0. 1/(30-200)-250 | प्राकृतिक गैस | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | डीएफडी-3[0.28]/(2-4)[25-200]-250 | प्राकृतिक गैस | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | एमएफ-4/(7-11)-250 | प्राकृतिक गैस | 1900-2880 | ~ | 355 | वायु-ठंडा या जल-ठंडा | 6250*3200*3400 | 18 |
| 6 | डीएफ-2/(10-15)-250 | प्राकृतिक गैस | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | एमएफ-3.2/(8-16)-250 | प्राकृतिक गैस | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | एमएफ-2.5/(14-25)-250 | प्राकृतिक गैस | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | डीएफ-1.55/(15-25)-250 | प्राकृतिक गैस | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | डीएफ-1.45/(20-35)-250 | प्राकृतिक गैस | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | एमएफ-2/(20-30)-250 | प्राकृतिक गैस | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | एमएफ-1.8/(25-40)-250 | प्राकृतिक गैस | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | एमएफ-1.35/(30-45)-250 | प्राकृतिक गैस | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | डीएफ-1.3/(8-16)-250 | प्राकृतिक गैस | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | एमएफ-1.5/(40-60)-250 | प्राकृतिक गैस | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | एमएफ-1.3/(50-85)-250 | प्राकृतिक गैस | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 |
प्रोजेक्ट केस
 |  |  |
| चेंग्दू शेनलियांग टेक्नोलॉजी कंपनी लिमिटेड की ज़ाओज़ुआंग सीएनजी कंप्रेसर परियोजना। | शांक्सी यानान 60000 एम3 परियोजना के लिए बीजिंग होंगके किंगनेंग टेक्नोलॉजी कं, लिमिटेड संबद्ध गैस कंप्रेसर | लान्चो पेट्रोकेमिकल कंपनी 240000 टन वर्ष की एथिलीन उत्पादन क्षमता बहाली - ब्यूटाडीन और 1-ब्यूटेन अनलोडिंग सुविधाओं की परियोजना को जोड़ना |
यह वी-प्रकार का तेल-मुक्त सीएनजी कंप्रेसर विभिन्न उद्योगों के लिए उपयुक्त है। यह प्राकृतिक गैस पाइपलाइन को बढ़ावा देने, रासायनिक दबाव, फार्मास्युटिकल/ब्रूइंग स्टिररिंग, फूड ब्लो मोल्डिंग और यांत्रिक धूल हटाने का कार्य करता है। इसकी तेल-मुक्त संरचना उच्च गैस शुद्धता की गारंटी देती है।
हाँ। अनुकूलन योग्य आइटम विभिन्न कार्य स्थितियों से मेल खाने के लिए प्रवाह, दबाव, संरचना, शीतलन प्रकार, स्थापना प्रपत्र और ड्राइविंग मोड को कवर करते हैं।
VF -0.32/(30-200)-250 मानक के रूप में एयर कूलिंग को अपनाता है। जल शीतलन को विशेष साइट वातावरण के लिए अनुकूलित किया जा सकता है।
