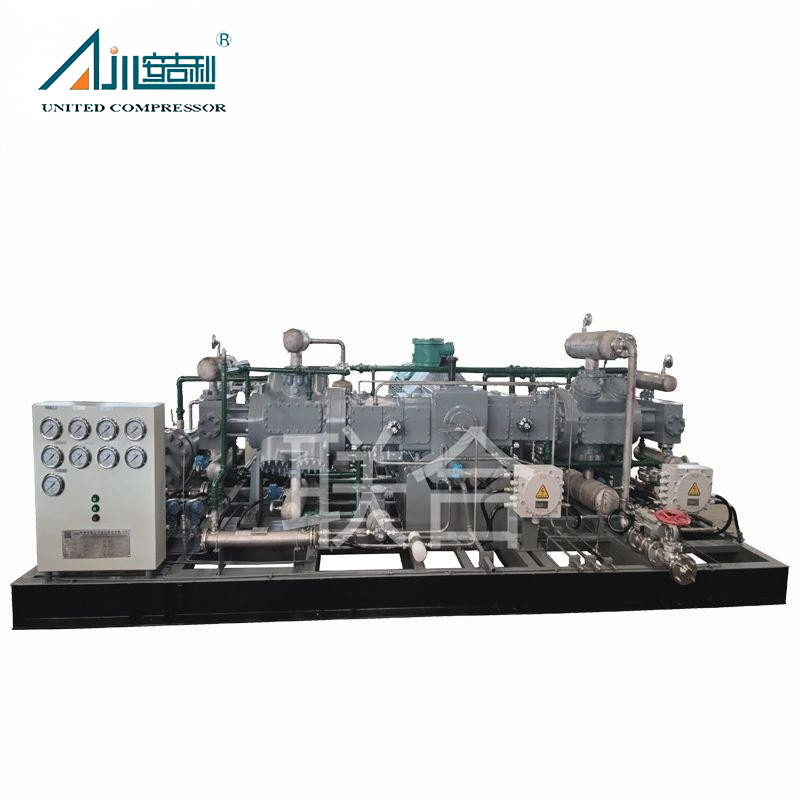

DW -1.6/(8 ~ 12) -120 हाइड्रोजन कंप्रेसर एक उच्च-प्रदर्शन पारस्परिक पिस्टन कंप्रेसर है जो विशेष रूप से कुशल और विश्वसनीय हाइड्रोजन संपीड़न के लिए डिज़ाइन किया गया है। यह विभिन्न प्रकार के औद्योगिक अनुप्रयोगों के लिए अच्छी तरह से अनुकूल है, जिसमें हाइड्रोजन ईंधन भरने वाले बुनियादी ढांचे, रासायनिक प्रक्रिया हाइड्रोजन बूस्टिंग, उच्च दबाव वाले हाइड्रोजन भंडारण प्रणालियों और औद्योगिक गैस आपूर्ति परिदृश्यों सहित, कामकाजी वातावरण की मांग में भी स्थिर संचालन सुनिश्चित करना शामिल है।
प्रमुख तकनीकी पैरामीटर इसकी प्रदर्शन क्षमताओं को परिभाषित करते हैं: यह संपीड़न माध्यम के रूप में हाइड्रोजन का उपयोग करता है, जिसमें 740 ~ 1000 nm g/h ( डिजाइन बिंदु के रूप में इनलेट दबाव 0.85 MPa पर 800 nm h/h की बैठक ) की प्रसंस्करण क्षमता है। 0.8 से 1.2 mpa.g (परिवेश के तापमान पर इनलेट तापमान के साथ) तक होता है, और निकास दबाव 12 mPa.g तक पहुंच जाता है । एक 160 kW मुख्य मोटर (मॉडल: YBBP-355M1-6) द्वारा संचालित, कंप्रेसर का समग्र आयाम लगभग 5800 × 3000 × 2300 मिमी और कुल वजन लगभग 8.5 t है । इसका स्किड-माउंटेड डिज़ाइन मौजूदा औद्योगिक लेआउट में आसान स्थापना और एकीकरण के लिए अनुमति देता है।
यह कंप्रेसर हाइड्रोजन हैंडलिंग पर केंद्रित एक विशेष उत्पाद लाइनअप का हिस्सा है। हालांकि यह प्रवाह रेंज के लिए सिलवाया गया है 740 ~ 1000 एनएम//एच और 12 एमपीए के उच्च निकास दबाव के , कोर डिजाइन अवधारणाओं को कस्टम आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है - विभिन्न प्रवाह दरों और दबाव के स्तर को पूरा करने के लिए - विविध औद्योगिक जरूरतों को पूरा करने के लिए, पेट्रोकेमिकल हाइड्रोजन रिकवरी से नई ऊर्जा हाइड्रोजन अनुप्रयोग परियोजनाओं के लिए।
DW -1.6/(8 ~ 12) -120 हाइड्रोजन कंप्रेसर उत्कृष्ट संरचनात्मक डिजाइन द्वारा समर्थित उत्कृष्ट स्थिरता और स्थायित्व का दावा करता है। यह दो पंक्तियों और संपीड़न के चार चरणों के साथ एक डी-प्रकार (सममित संतुलित) संरचना को अपनाता है, जो प्रभावी रूप से यांत्रिक कंपन (जीबी/टी 7777-2021 मानक के साथ अनुपालन) और शोर (जीबी/टी 4980-2003 आवश्यकता को पूरा करता है) को कम करता है। खुला पानी-कूलिंग सिस्टम सिलेंडर, पैकिंग और संपीड़ित माध्यम को ठंडा करता है, जो लंबे समय तक निरंतर काम के दौरान भी स्थिर संचालन सुनिश्चित करता है। प्रमुख घटक, जैसे कि 45# जाली क्रैंकशाफ्ट (इंडक्शन-हार्डेड क्रैंकपिन के साथ) और 42CRMO पिस्टन रॉड (नाइट्रेड सतह और HRC60 की न्यूनतम कठोरता के साथ), उपकरण के सेवा जीवन को महत्वपूर्ण रूप से बढ़ाते हैं।
इस कंप्रेसर का एक मुख्य लाभ इसका तेल-मुक्त स्नेहन डिजाइन है, जो हाइड्रोजन शुद्धता को बनाए रखने के लिए महत्वपूर्ण है। इसमें एक डबल-मिडिल-बॉडी संरचना है, जहां मध्य-शरीर की जगह एक स्ट्रोक से अधिक है, क्रैंककेस तेल को सिलेंडर में प्रवेश करने और हाइड्रोजन माध्यम को दूषित करने से रोकती है। सिलेंडर (पहला और दूसरा चरण: डक्टाइल कच्चा लोहा; तीसरा और चौथा चरण: फोर्जिंग) और पैकिंग (विशेष पॉलीटेट्रैफ्लुओथिलीन से भरी सामग्री) एक तेल-मुक्त डिजाइन को अपनाते हैं, जिससे तेल इंजेक्शन स्नेहन की आवश्यकता को समाप्त कर दिया जाता है। यह सुनिश्चित करता है कि संपीड़ित हाइड्रोजन उच्च शुद्धता आवश्यकताओं को पूरा करता है, जिससे कंप्रेसर ईंधन कोशिकाओं जैसे अनुप्रयोगों के लिए उपयुक्त हो जाता है जहां मध्यम संदूषण को सख्ती से प्रतिबंधित किया जाता है।
कंप्रेसर बुद्धिमान और सुरक्षित संचालन के लिए एक परिष्कृत नियंत्रण प्रणाली से लैस है। यूनिट कंट्रोल कैबिनेट मोटर पर प्रभाव से बचने के लिए एक सीमेंस स्मार्ट -200 पीएलसी और 7 इंच के वेनव्यू कलर टचस्क्रीन को एकीकृत करता है, जो आवृत्ति रूपांतरण स्टार्टअप का समर्थन करता है। यह उपयोगकर्ता के DCS सिस्टम से कनेक्शन के लिए RS485 संचार इंटरफ़ेस (Modbus-RTU प्रोटोकॉल का उपयोग करके) को सुरक्षित रखता है, जिससे अप्राप्य ऑपरेशन को सक्षम किया जाता है। इसके अलावा, कंप्रेसर व्यापक सुरक्षा सुरक्षा प्रदान करता है: यह वास्तविक समय की निगरानी करता है और मोटर अधिभार/शॉर्ट सर्किट के लिए अलार्म/शटडाउन सुरक्षा प्रदान करता है, तेल का दबाव, शीतलन पानी का दबाव, इनलेट दबाव, बहु-चरण निकास दबाव, और बहु-चरण निकास तापमान, सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है।
आवेदन क्षेत्र
हाइड्रोजन उद्योग श्रृंखला में हाइड्रोजन कंप्रेशर्स आवश्यक हैं। इसके 12 MPa.g उच्च निकास दबाव और तेल-मुक्त स्नेहन डिजाइन के साथ, DW-1.6/(8 ~ 12) -120 हाइड्रोजन कंप्रेसर कई परिदृश्यों में एक महत्वपूर्ण भूमिका निभाता है। उच्च दबाव वाले हाइड्रोजन भंडारण में, यह उच्च दबाव वाले जहाजों में भंडारण के लिए हाइड्रोजन को 12 एमपीए के लिए संपीड़ित करता है, आपातकालीन गैस आपूर्ति और औद्योगिक प्रणालियों में पीक शेविंग का समर्थन करता है। रासायनिक प्रक्रियाओं में, यह कम दबाव वाले हाइड्रोजन (0.8 ~ 1.2 mpa.g) को बढ़ाता है, जैसे कि हाइड्रोजनीकरण प्रक्रियाओं में प्रतिक्रियाओं के लिए आवश्यक उच्च दबाव। नए ऊर्जा क्षेत्र में, इसका उपयोग हाइड्रोजन ईंधन भरने वाले स्टेशनों की सहायक सुविधाओं में किया जा सकता है, जो ईंधन सेल वाहनों के लिए एक स्थिर उच्च दबाव वाले हाइड्रोजन स्रोत प्रदान करता है (बाद के दबाव विनियमन प्रणालियों के साथ मिलान करने के बाद)। इसके स्किड-माउंटेड इंटीग्रेशन और विस्फोट-प्रूफ मानकों (मोटर विस्फोट-प्रूफ ग्रेड: एक्सडाइक्ट 4) के साथ सख्त अनुपालन भी इसे खतरनाक औद्योगिक वातावरण के लिए उपयुक्त बनाते हैं जिन्हें सुरक्षित हाइड्रोजन हैंडलिंग की आवश्यकता होती है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
 |  |

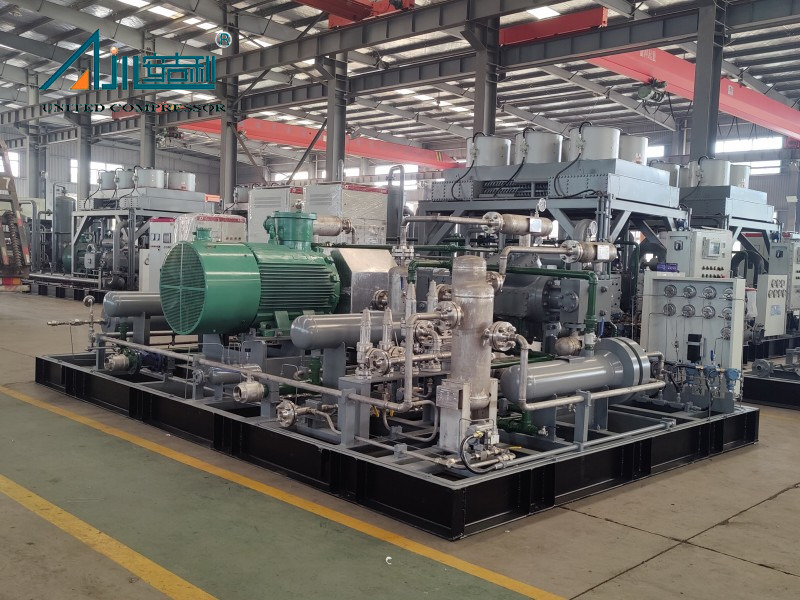

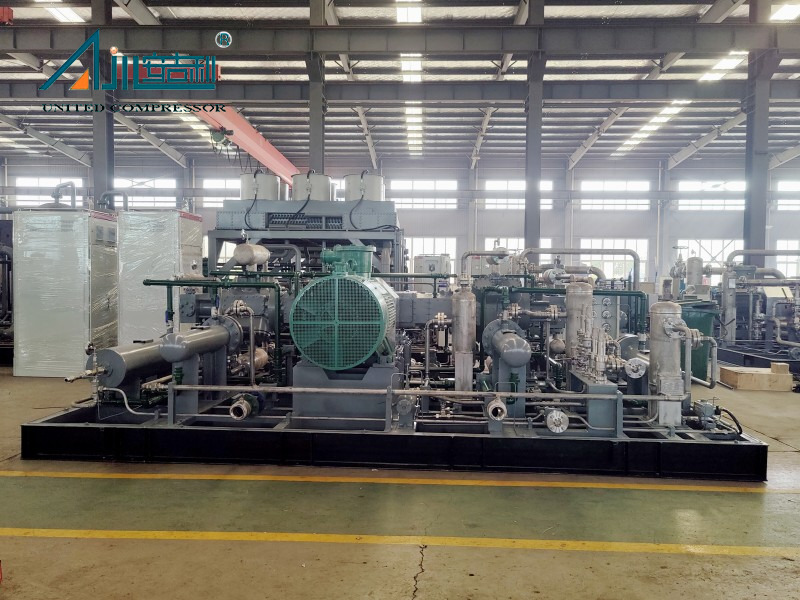

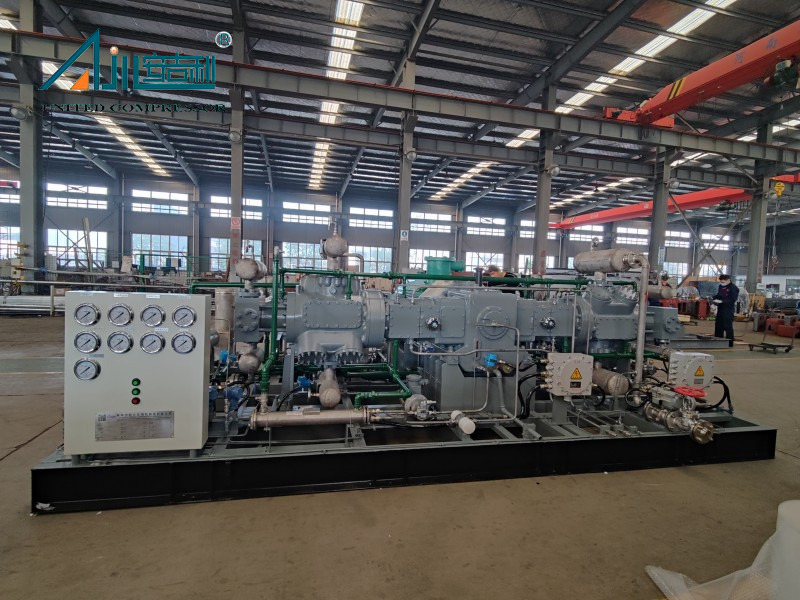

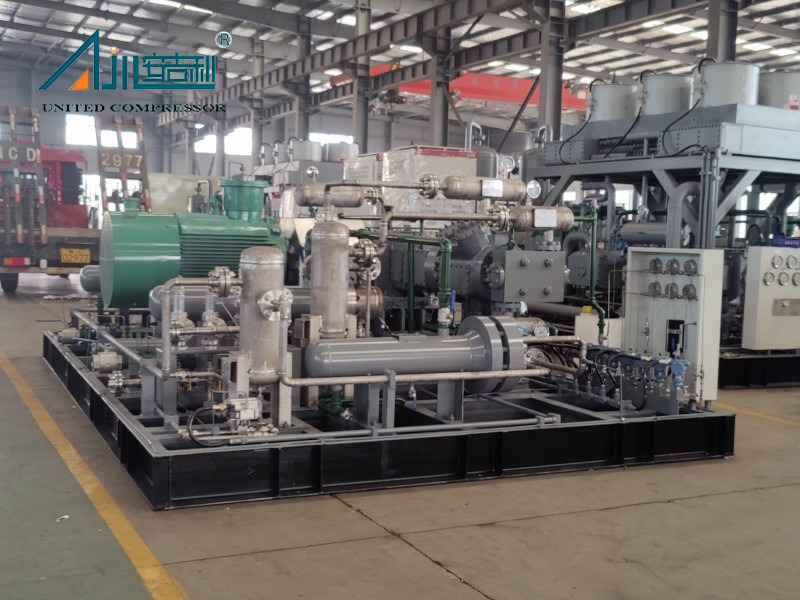

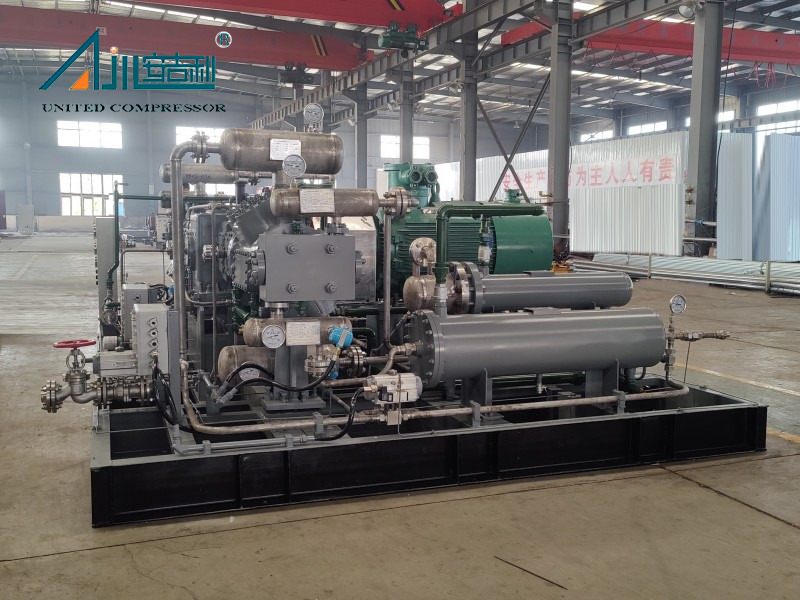

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव (mpa.g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | DW-1.6/(8) 12) -120 | हाइड्रोजन | 800 | 12 | 160 | पानी ठंडा हुआ | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5) 12) -12 | हाइड्रोजन | 600 | 1.2 | 90 | पानी ठंडा हुआ | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4) 5) -6.5 | हाइड्रोजन | 1270 | 0.65 | 132 | पानी ठंडा हुआ | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | हाइड्रोजन | 515 | 1.6 | 90 | पानी ठंडा हुआ | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/～ 15） 23）-（21 ~  29） | हाइड्रोजन | 4500 | 2। 1 ～ 2.9 | 185 | पानी ठंडा हुआ | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15） 23）-~ 21 ~ 29） | हाइड्रोजन | 2642 ～ 4500 | 2। 1 ～ 2.9 | 55 | पानी ठंडा हुआ | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | हाइड्रोजन | 500 | 20 | 75 | पानी ठंडा हुआ | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0। 18/15-22 | हाइड्रोजन | 150 | 2.2 | 11 | पानी ठंडा हुआ | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6) 8) -20 | हाइड्रोजन | 300 | 2.0 | 22 | पानी ठंडा हुआ | 2500 × 1500 × 1750 | 2000 | |
| 12 | डब्ल्यू -3/0.1-150 | हाइड्रोजन | 212 | 15 | 55 | पानी ठंडा हुआ | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | हाइड्रोजन | 4200 | 4.0 | 355 | पानी ठंडा हुआ | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5） 1.7） -10 | हाइड्रोजन | 3300 | 1.0 | 315 | पानी ठंडा हुआ | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10) 15) -30 | हाइड्रोजन | 0 ~ 560 | 3.0 | 30 | मिश्रित शीतलन | 2200 × 1800 × 1600 | 1800 | |
| 16 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28） 31） -150 | हाइड्रोजन | 400 | 15 | 45 | मिश्रित शीतलन | 3800 × 3200 × 1950 | 4800 | |
| 18 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | हाइड्रोजन | 750 | 0.7 | 110 | मिश्रित शीतलन | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4） 5.7） -6.5 | हाइड्रोजन | 2000 | 0.65 | 55 | मिश्रित शीतलन | 3500 × 3000 × 2300 | 6000 | |
परियोजना का मामला
 |  |  |
| दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। | Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर |
यह हाइड्रोजन बिजली उत्पादन, ऊर्जा भंडारण (उच्च दबाव टैंक भंडारण), ईंधन सेल वाहन हाइड्रोजन आपूर्ति प्रणाली और औद्योगिक हाइड्रोजन हीटिंग के लिए आदर्श है। इसका तेल-मुक्त डिज़ाइन उच्च शुद्धता वाले हाइड्रोजन की आवश्यकता वाले परिदृश्यों के लिए विशेष रूप से उपयुक्त बनाता है, जैसे कि अर्धचालक विनिर्माण और ग्रीन हाइड्रोजन परियोजनाएं।
हाँ। बेंगबु यूनाइटेड कंप्रेसर प्रवाह दर, दबाव, शुद्धता और परिचालन वातावरण सहित ग्राहकों की आवश्यकताओं के आधार पर सिलवाया समाधान प्रदान करता है। अनुकूलन में कूलिंग के तरीके (वॉटर-कूल्ड, एयर-कूल्ड, मिक्स्ड कूलिंग), ड्राइव मोड (मोटर या डीजल इंजन), और पैकेजिंग (मेटल केबिन, वुडन बॉक्स, साउंडप्रूफ केबिन) शामिल हैं।
कमजोर भागों और मजबूत डिजाइन की कम संख्या के लिए धन्यवाद, रखरखाव अंतराल को बढ़ाया जाता है। रूटीन चेक (जैसे, तेल स्तर, तापमान) को मासिक रूप से अनुशंसित किया जाता है, उपयोग की तीव्रता के आधार पर, आमतौर पर हर 12-18 महीने में प्रमुख ओवरहाल की आवश्यकता होती है।
