गैस संरचना (मोल%): हाइड्रोजन
नाममात्र वॉल्यूमेट्रिक प्रवाह दर: 25.2m3/मिनट
इनलेट दबाव: 0.15~0.17MPa. जी;
इनलेट तापमान: 70 ℃
निकास दबाव: 1 एमपीए. जी;
मुख्य मोटर शक्ति: 315 किलोवाट
मशीन के समग्र आयाम: ~7200 × 3000 × 2000 मिमी
पूरी मशीन का वजन: ~15टी
| मात्रा: | |
|---|---|

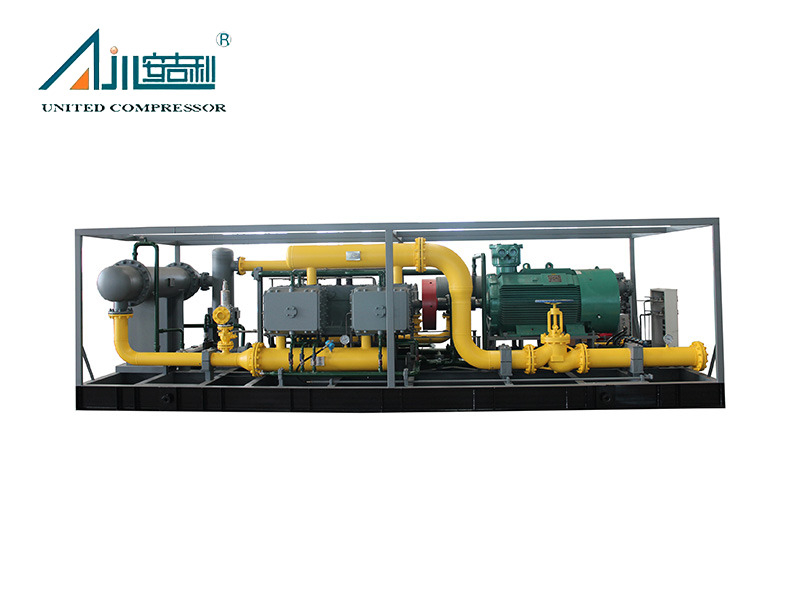

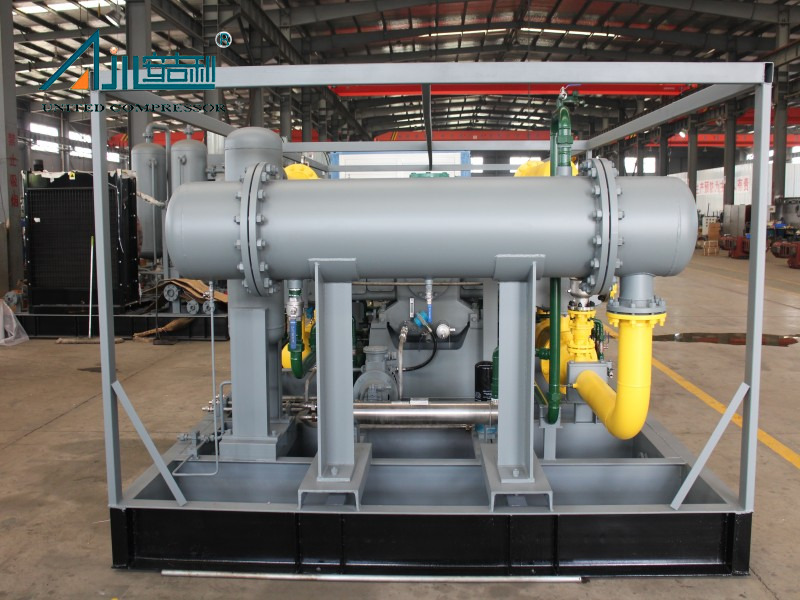

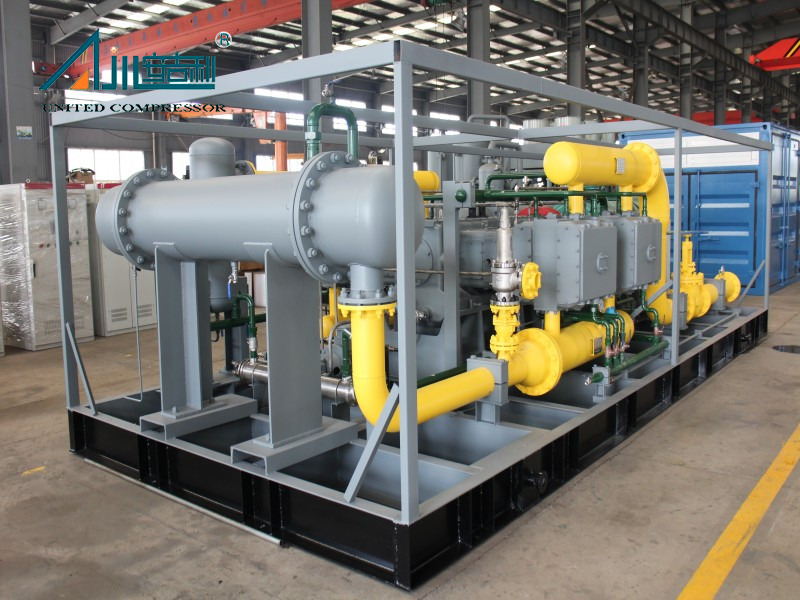

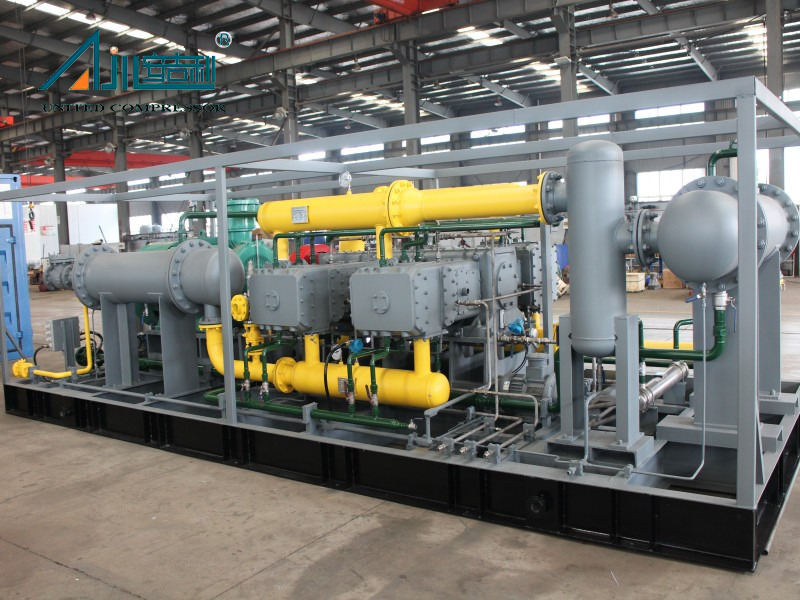

MW -25.2/(1.5-1.7)-10 हाइड्रोजन कंप्रेसर को स्वच्छ ऊर्जा और औद्योगिक हाइड्रोजन प्रणालियों में बड़े प्रवाह वाले हाइड्रोजन संपीड़न आवश्यकताओं के लिए डिज़ाइन किया गया है।
25.2m³/मिनट की हाइड्रोजन क्षमता के साथ , कंप्रेसर कम दबाव वाले हाइड्रोजन स्रोतों से निरंतर हाइड्रोजन परिसंचरण और दबाव वृद्धि की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।
इकाई 0.15~0.17MPa.G के इनलेट दबाव और 1MPa.G के डिस्चार्ज दबाव के साथ संचालित होती है । द्वारा संचालित 315kW मोटर , कंप्रेसर तीन-चरण संपीड़न के साथ डी-प्रकार संतुलित प्रत्यागामी पिस्टन संरचना को अपनाता है , जो दीर्घकालिक औद्योगिक संचालन के लिए स्थिर हाइड्रोजन संपीड़न प्रदर्शन प्रदान करता है।
वाटर-कूल्ड कॉन्फ़िगरेशन निरंतर हाइड्रोजन सेवा के दौरान संपीड़न तापमान को नियंत्रित करने में मदद करता है।
MW-25.2/(1.5-1.7)-10 इसके लिए उपयुक्त है:
ऊर्जा भंडारण परियोजनाओं में हाइड्रोजन परिसंचरण और दबाव प्रबंधन के लिए उपयोग किया जाता है।
उत्पादन प्रक्रियाओं के बाद हाइड्रोजन प्रबंधन के लिए सहायक उपकरण के रूप में उपयोग किया जाता है।
ईंधन सेल से संबंधित ऊर्जा प्रणालियों के लिए स्थिर हाइड्रोजन आपूर्ति प्रदान करता है।
निरंतर हाइड्रोजन संपीड़न की आवश्यकता वाले औद्योगिक उपयोगकर्ताओं के लिए उपयुक्त।
सतत हाइड्रोजन संचालन के लिए निम्न-कंपन डिज़ाइन
MW-25.2/(1.5-1.7)-10 यांत्रिक स्थिरता में सुधार के लिए डिज़ाइन की गई डी-प्रकार संतुलित संरचना को अपनाता है।
पारंपरिक पारस्परिक व्यवस्था की तुलना में, संतुलित संरचना पिस्टन आंदोलन के दौरान कंपन को कम करने में मदद करती है।
कंप्रेसर की विशेषताएं:
डी-प्रकार संतुलित विन्यास
प्रत्यागामी पिस्टन संपीड़न
तीन-चरण संपीड़न व्यवस्था
जल शीतलन प्रणाली
तेल मुक्त स्नेहन डिजाइन
यह कॉन्फ़िगरेशन निरंतर हाइड्रोजन संपीड़न वातावरण में स्थिर संचालन का समर्थन करता है।
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड धागा सुरक्षात्मक आस्तीन ZL 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेसर के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | इंटीग्रेटेड लॉन्ग शॉर्ट डबल कम्पार्टमेंट ZL 2018 2 0294762.0 |
स्वच्छ गैस हैंडलिंग के साथ तेल मुक्त हाइड्रोजन संपीड़न
हाइड्रोजन अनुप्रयोगों के लिए अक्सर गैस की सफाई के सख्त नियंत्रण की आवश्यकता होती है।
MW-25.2/(1.5-1.7)-10 हाइड्रोजन संपीड़न कक्ष में चिकनाई वाले तेल के प्रवेश की संभावना को कम करने के लिए एक तेल-मुक्त स्नेहन संरचना को अपनाता है।
लाभों में शामिल हैं:
क्लीनर संपीड़ित हाइड्रोजन
संदूषण का जोखिम कम हो गया
डाउनस्ट्रीम हाइड्रोजन उपकरण के साथ बेहतर अनुकूलता
तेल-मुक्त डिज़ाइन कंप्रेसर को हाइड्रोजन प्रणालियों के लिए उपयुक्त बनाता है जहां गैस की शुद्धता महत्वपूर्ण है।
 |  |
प्रवाह दर, दबाव, शुद्धता और परिचालन स्थितियों के लिए विशिष्ट आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया एक अनुकूलित गैर-मानक कंप्रेसर।
संरचनात्मक रूप: डी-प्रकार/एम-प्रकार/एस-प्रकार/डब्ल्यू-प्रकार/वी-प्रकार/जेड-प्रकार
शीतलन विधि: जल शीतलन/वायु शीतलन/मिश्रित शीतलन
इंस्टालेशन फॉर्म: फिक्स्ड/मोबाइल/प्राइ माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| धातु केबिन | लकड़ी का बक्सा | ध्वनिरोधी केबिन |
प्रोजेक्ट केस
 |  |  |
| लान्चो पेट्रोकेमिकल कंपनी 240000 टन वर्ष की एथिलीन उत्पादन क्षमता बहाली - ब्यूटाडीन और 1-ब्यूटेन अनलोडिंग सुविधाओं की परियोजना को जोड़ना | दक्षिणी कजाकिस्तान में अलीबेक तेल क्षेत्र | अकीमोम गैस क्षेत्र में आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन उपकरण, और ईंधन गैस स्किड की खरीद |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (Nm3/h) | निकास दबाव (एमपीए.जी) | मोटर पावर (किलोवाट) | ठंडा करने की विधि | कुल मिलाकर आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | डीडब्ल्यू-1.6/(8~12)-120 | हाइड्रोजन | 800 | 12 | 160 | पानी ठंडा हुआ | 5800×3000×2300 | 8500 | |
| 2 | डीडब्ल्यू-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200×3000×1850 | 5800 | |
| 3 | डीडब्ल्यू-6.74(3.3)/0.7(5~12)-12 | हाइड्रोजन | 600 | 1.2 | 90 | पानी ठंडा हुआ | 5000×3200×2100 | 8000 | |
| 4 | डीडब्ल्यू-17.9/(4～5)-6.5 | हाइड्रोजन | 1270 | 0.65 | 132 | पानी ठंडा हुआ | 3500×3000×2300 | 8000 | |
| 5 | डीडब्ल्यू-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200×3000×1850 | 5800 | |
| 6 | डीडब्ल्यू-9.55/0.03-16 | हाइड्रोजन | 515 | 1.6 | 90 | पानी ठंडा हुआ | 3500×3200×2500 | 6500 | |
| 7 | डीडब्ल्यू-96.5/（15~23 ）-（21~29） | हाइड्रोजन | 4500 | 2. 1～2.9 | 185 | पानी ठंडा हुआ | 5000×3000×2500 | 12000 | |
| 8 | डीडब्ल्यू-48/（15~23 ）-（21~29） | हाइड्रोजन | 2642～4500 | 2. 1～2.9 | 55 | पानी ठंडा हुआ | 4000×2700×2300 | 6000 | |
| 9 | डी-0.57/16-200 | हाइड्रोजन | 500 | 20 | 75 | पानी ठंडा हुआ | 5800×3200×2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | हाइड्रोजन | 150 | 2.2 | 11 | पानी ठंडा हुआ | 2200×1600×1700 | 2000 | |
कंप्रेसर हाइड्रोजन बिजली उत्पादन, ऊर्जा भंडारण, हाइड्रोजन हीटिंग और ईंधन सेल अनुप्रयोगों के लिए उपयुक्त है। यह स्थिर उच्च दबाव हाइड्रोजन आपूर्ति की आवश्यकता वाली औद्योगिक प्रक्रियाओं के लिए विश्वसनीय उच्च शुद्धता हाइड्रोजन संपीड़न प्रदान करता है।
MW-25.2/(1.5-1.7)-10 को नियमित रखरखाव की आवश्यकता होती है, जिसमें चिकनाई वाले तेल की जांच, शीतलन प्रणाली का निरीक्षण और दबाव और तापमान की स्थिति की निगरानी शामिल है। विश्वसनीय संचालन सुनिश्चित करने के लिए रखरखाव दिशानिर्देश प्रदान किए जाते हैं।
हाँ। बेंगबू यूनाइटेड कंप्रेसर प्रवाह दर, दबाव, शुद्धता, अनुप्रयोग स्थितियों और ऑपरेटिंग वातावरण के आधार पर अनुकूलित समाधान प्रदान करता है। विकल्पों में संरचनात्मक डिज़ाइन, शीतलन प्रणाली और ड्राइव मोड शामिल हैं।
कंप्रेसर कई पेटेंट और प्रमाणपत्रों द्वारा समर्थित अंतरराष्ट्रीय गुणवत्ता और सुरक्षा मानकों को पूरा करता है। विस्तृत दस्तावेज़ीकरण के लिए, ग्राहक अपने क्षेत्र या उद्योग के अनुरूप अनुपालन रिपोर्ट के लिए सीधे निर्माता से संपर्क कर सकते हैं।
कंप्रेसर विभिन्न परिचालन स्थितियों के लिए अनुकूलित पैकेजिंग विकल्पों के साथ समुद्र, वायु और भूमि परिवहन का समर्थन करता है।
MW -25.2/(1.5-1.7)-10 हाइड्रोजन कंप्रेसर अनुकूलित पैकेजिंग विकल्पों के साथ समुद्र, वायु और भूमि परिवहन का समर्थन करता है। विश्वसनीय हाइड्रोजन संपीड़न के लिए डिज़ाइन किया गया, यह हाइड्रोजन ऊर्जा अनुप्रयोगों के लिए लचीला विन्यास और स्थिर प्रदर्शन प्रदान करता है।
