| मात्रा: | |
|---|---|

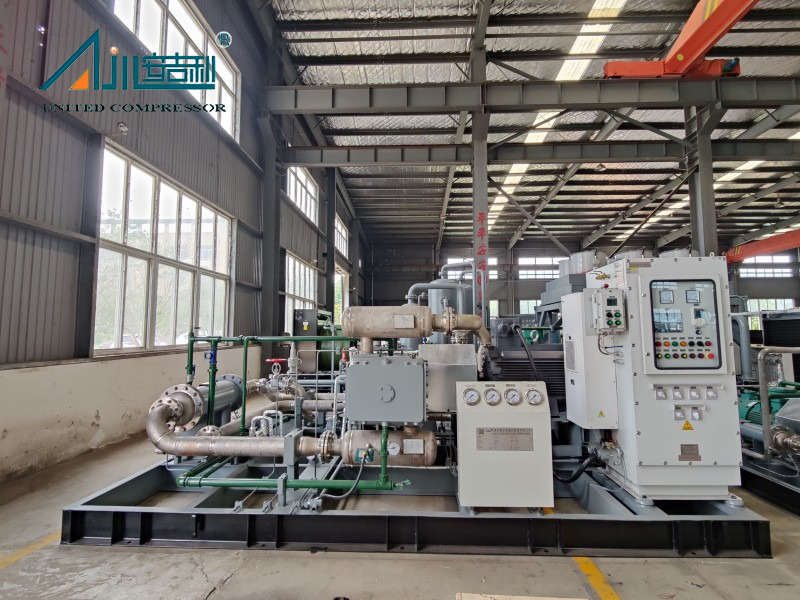

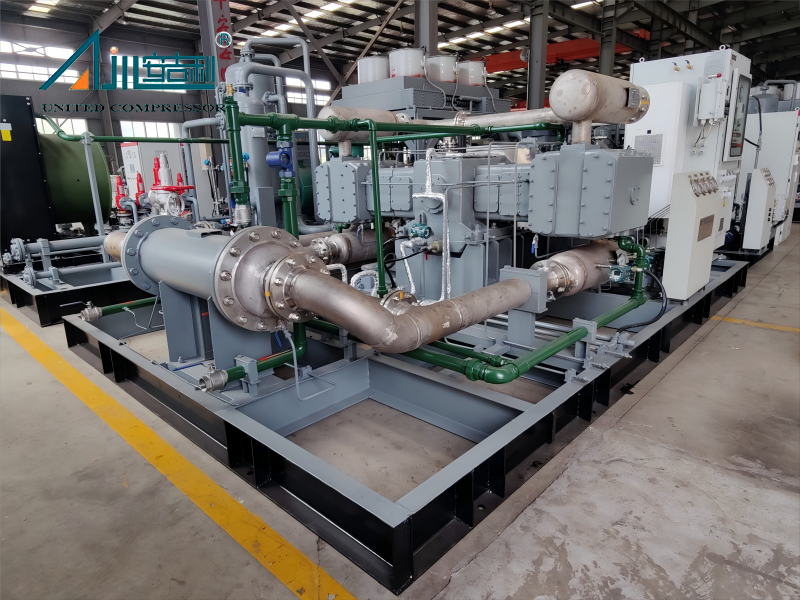

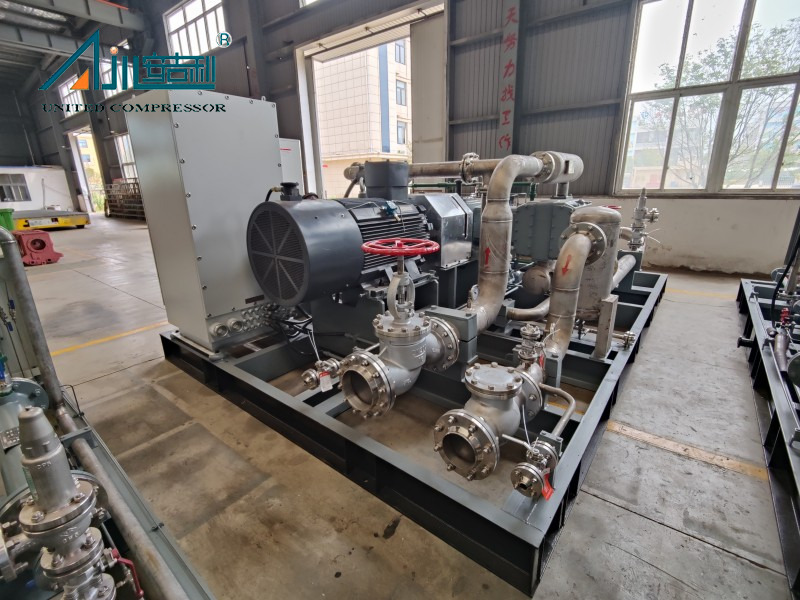

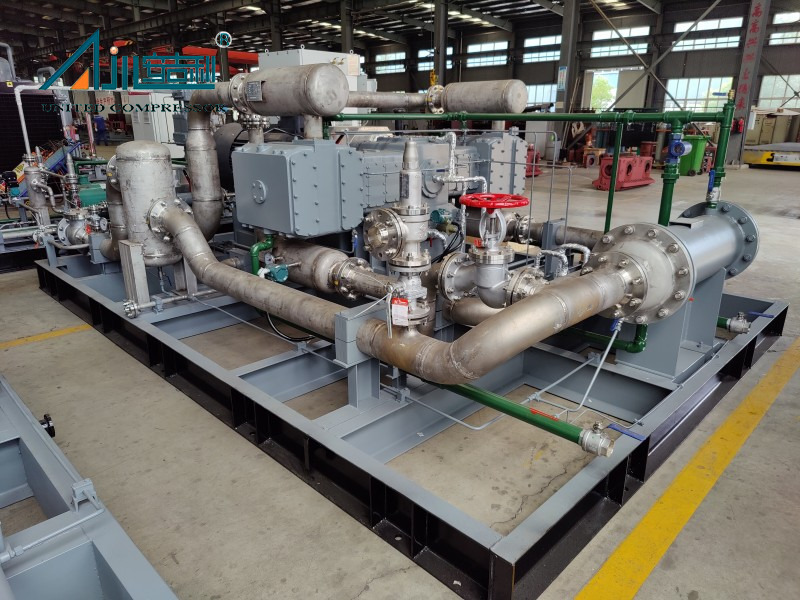

DW -17.9/(4-5) -6.5 हाइड्रोजन कंप्रेसर , एक विशेष पारस्परिक पिस्टन कंप्रेसर, एक लौह अयस्क प्रत्यक्ष कमी प्रदर्शन परियोजना के परिसंचारी हाइड्रोजन संपीड़न आवश्यकताओं के लिए इंजीनियर है। यह परियोजना की गैस आपूर्ति प्रणाली में एक कोर डिवाइस के रूप में कार्य करता है, जो 92%से कम नहीं के धातुकरण दर के साथ प्रत्यक्ष कम लोहे का उत्पादन करने के लिए गैस को कम करने के लिए ग्रीन हाइड्रोजन का उपयोग करता है। यह कंप्रेसर बाहरी औद्योगिक वातावरण के लिए सिलवाया गया है, स्थिर संचालन में उत्कृष्ट है, सख्त हाइड्रोजन जकड़न, और विशिष्ट प्रक्रिया स्थितियों के लिए अनुकूलनशीलता, यह हरे आयरनमेकिंग और हाइड्रोजन परिसंचरण प्रणालियों के उच्च-मांग वाले परिदृश्यों के लिए आदर्श है।
प्रमुख तकनीकी पैरामीटर इसके प्रदर्शन को परिभाषित करते हैं: यह 95 ~ 100% हाइड्रोजन और 0 ~ 5% नाइट्रोजन के मिश्रित माध्यम को संसाधित करता है, जिसमें 17.9m min/min (1074nmγ/h के बराबर, प्रक्रिया की जरूरतों के लिए 3000 ~ 5000nm h/h के लिए स्केलेबल) के नाममात्र वॉल्यूमेट्रिक प्रवाह दर के साथ)। यह 500 ~ 600kpa.a (इनलेट तापमान 5 ~ 20 ℃, पानी के साथ संतृप्त) के इनलेट दबाव पर संचालित होता है और 750kpa.a के निकास दबाव को प्राप्त करता है, एक टर्मिनल गैस आपूर्ति तापमान ≤40 ℃ के साथ। एक 132kW विस्फोट-प्रूफ चर-आवृत्ति मोटर (मॉडल YBBP-355M-8) द्वारा संचालित, इसमें लगभग 3500 × 3000 × 2300 मिमी का समग्र आयाम और लगभग 8T का कुल वजन है, जो परियोजना के आउटडोर स्किड-माउंटेड इंस्टॉलेशन सेटअप में सहज एकीकरण सुनिश्चित करता है।
इसकी स्टैंडअलोन कार्यक्षमता से परे, DW-17.9/(4-5) -6.5 को एक व्यापक सहायक प्रणाली के साथ डिज़ाइन किया गया है, जिसमें एक पानी-कूल्ड कूलर, गैस-पानी विभाजक, पीएलसी नियंत्रण प्रणाली, और तेल-मुक्त स्नेहन घटक शामिल हैं-सभी हाइड्रोजन-संगत सामग्री (जैसे, 316SS के लिए 316SS) के साथ निर्मित हैं। यह एकीकृत डिजाइन विस्फोट संरक्षण (Exdiict4), रिमोट मॉनिटरिंग, और दीर्घकालिक निरंतर संचालन (8000 घंटे सालाना) के लिए परियोजना की आवश्यकताओं के साथ संरेखित करता है, पूरे लौह अयस्क प्रत्यक्ष कमी प्रक्रिया श्रृंखला के साथ संगतता सुनिश्चित करता है।
DW-17.9/(4-5) -6.5 हाइड्रोजन कंप्रेसर असाधारण स्थिरता और स्थायित्व प्रदान करता है, इसके डी-टाइप (सममित संतुलित) दो-सिलेंडर संरचना और डबल-मिडिल-बॉडी डिज़ाइन के लिए धन्यवाद। यह संरचना कंपन (कंपन की तीव्रता mm18 मिमी/s, GB/T7777-2021 के साथ अनुपालन) को कम करती है और क्रैंककेस तेल को हाइड्रोजन माध्यम को दूषित करने से रोकती है। प्रमुख घटक-जैसे कि 45# स्टील क्रैंकशाफ्ट (बढ़ाया पहनने के प्रतिरोध के लिए इंडक्शन हार्डनिंग के साथ इलाज किया गया) और 42CRMO पिस्टन रॉड (नाइट्रेड सतह, न्यूनतम कठोरता HRC60) -बास्ट ≥30,000 घंटे का एक डिजाइन जीवनकाल, लंबे समय तक औद्योगिक संचालन के दौरान रखरखाव आवृत्ति और डाउनटाइम को कम करना।
एक महत्वपूर्ण लाभ इसकी कठोर हाइड्रोजन जकड़न डिजाइन है, जो ज्वलनशील हाइड्रोजन माध्यम के रिसाव को रोकने के लिए आवश्यक है। कंप्रेसर एक मल्टी-स्टेज सीलिंग सिस्टम को अपनाता है: पिस्टन रॉड के लिए पीटीएफई पैकिंग रिंग (नाइट्रोजन पर्जिंग पोर्ट्स के साथ), और पीक वाल्व प्लेटों के साथ मेष-संरचित वाल्व (लीकेज रेट, 3 œ, शून्य ऑन-साइट रिसाव के साथ)। इसके अतिरिक्त, संपूर्ण विद्युत प्रणाली (सकारात्मक दबाव विस्फोट संरक्षण के साथ नियंत्रण कैबिनेट सहित) Exdiict4 विस्फोट-प्रूफ मानकों को पूरा करती है, और बाहरी विस्फोटक वातावरण में सुरक्षित संचालन सुनिश्चित करने के लिए दबाव राहत वाल्व और गैस-पानी विभाजक जैसे सुरक्षा उपकरण स्थापित किए जाते हैं।

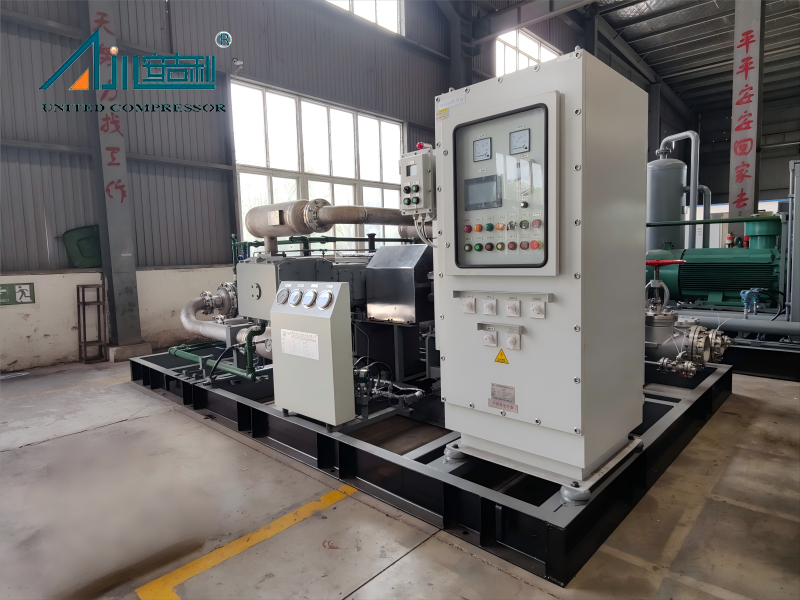

कंप्रेसर एक सीमेंस SMART200 PLC और 7-इंच वेनव्यू कलर टचस्क्रीन से लैस है, जो आवृत्ति रूपांतरण स्टार्ट-अप (ग्रिड प्रभाव को कम करने के लिए) और प्रमुख मापदंडों (जैसे, इनलेट/आउटलेट दबाव, तेल/पानी के तापमान) की वास्तविक समय की निगरानी को सक्षम करता है। यह एक RS485 संचार इंटरफ़ेस आरक्षित करता है और उपयोगकर्ता के DCS सिस्टम के लिए सहज कनेक्शन के लिए मोडबस-आरटीयू/ईथरनेट प्रोटोकॉल का समर्थन करता है। यह मानव रहित ऑपरेशन, ऑपरेटिंग/अलार्म जानकारी के दूरस्थ प्रदर्शन, और रिमोट शटडाउन के लिए अनुमति देता है, एकीकृत प्रक्रिया नियंत्रण के लिए परियोजना की आवश्यकता के साथ संरेखित करता है और ऑन-साइट ऑपरेशन वर्कलोड को कम करता है।
आवेदन क्षेत्र
हाइड्रोजन कंप्रेशर्स हाइड्रोजन बिजली उत्पादन, ऊर्जा भंडारण और हीटिंग में एक महत्वपूर्ण भूमिका निभाते हैं। उदाहरण के लिए, ईंधन सेल बिजली उत्पादन के लिए उच्च दबाव में हाइड्रोजन गैस को संपीड़ित करना, या इसे उच्च दबाव वाले गैस सिलेंडर या आपातकालीन उपयोग के लिए भूमिगत भंडारण टैंक में संग्रहीत करना। इसके अलावा, हाइड्रोजन हीटिंग सिस्टम भी उनकी उच्च दबाव वितरण क्षमता पर भरोसा करते हैं। हाइड्रोजन ईंधन सेल वाहन ईंधन सेल के आवश्यक दबाव के लिए भंडारण टैंक में हाइड्रोजन गैस को संपीड़ित करने के लिए एक हाइड्रोजन कंप्रेसर पर भरोसा करते हैं, जो वाहन संचालन का मुख्य घटक है। हल्के डिजाइन और कुशल संपीड़न प्रौद्योगिकी इस क्षेत्र का ध्यान केंद्रित है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
 |  |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव (mpa.g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | DW-1.6/(8) 12) -120 | हाइड्रोजन | 800 | 12 | 160 | पानी ठंडा हुआ | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5) 12) -12 | हाइड्रोजन | 600 | 1.2 | 90 | पानी ठंडा हुआ | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4) 5) -6.5 | हाइड्रोजन | 1270 | 0.65 | 132 | पानी ठंडा हुआ | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | हाइड्रोजन | 515 | 1.6 | 90 | पानी ठंडा हुआ | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/～ 15） 23）-（21 ~  29） | हाइड्रोजन | 4500 | 2। 1 ～ 2.9 | 185 | पानी ठंडा हुआ | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15） 23）-~ 21 ~ 29） | हाइड्रोजन | 2642 ～ 4500 | 2। 1 ～ 2.9 | 55 | पानी ठंडा हुआ | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | हाइड्रोजन | 500 | 20 | 75 | पानी ठंडा हुआ | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0। 18/15-22 | हाइड्रोजन | 150 | 2.2 | 11 | पानी ठंडा हुआ | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6) 8) -20 | हाइड्रोजन | 300 | 2.0 | 22 | पानी ठंडा हुआ | 2500 × 1500 × 1750 | 2000 | |
| 12 | डब्ल्यू -3/0.1-150 | हाइड्रोजन | 212 | 15 | 55 | पानी ठंडा हुआ | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | हाइड्रोजन | 4200 | 4.0 | 355 | पानी ठंडा हुआ | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5） 1.7） -10 | हाइड्रोजन | 3300 | 1.0 | 315 | पानी ठंडा हुआ | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10) 15) -30 | हाइड्रोजन | 0 ~ 560 | 3.0 | 30 | मिश्रित शीतलन | 2200 × 1800 × 1600 | 1800 | |
| 16 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28） 31） -150 | हाइड्रोजन | 400 | 15 | 45 | मिश्रित शीतलन | 3800 × 3200 × 1950 | 4800 | |
| 18 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | हाइड्रोजन | 750 | 0.7 | 110 | मिश्रित शीतलन | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4） 5.7） -6.5 | हाइड्रोजन | 2000 | 0.65 | 55 | मिश्रित शीतलन | 3500 × 3000 × 2300 | 6000 | |
परियोजना का मामला
 |  |  |
| दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। | Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर |
यह हाइड्रोजन बिजली उत्पादन, ऊर्जा भंडारण (उच्च दबाव टैंक भंडारण), ईंधन सेल वाहन हाइड्रोजन आपूर्ति प्रणाली और औद्योगिक हाइड्रोजन हीटिंग के लिए आदर्श है। इसका तेल-मुक्त डिज़ाइन उच्च शुद्धता वाले हाइड्रोजन की आवश्यकता वाले परिदृश्यों के लिए विशेष रूप से उपयुक्त बनाता है, जैसे कि अर्धचालक विनिर्माण और ग्रीन हाइड्रोजन परियोजनाएं।
हाँ। बेंगबु यूनाइटेड कंप्रेसर प्रवाह दर, दबाव, शुद्धता और परिचालन वातावरण सहित ग्राहकों की आवश्यकताओं के आधार पर सिलवाया समाधान प्रदान करता है। अनुकूलन में कूलिंग के तरीके (वॉटर-कूल्ड, एयर-कूल्ड, मिक्स्ड कूलिंग), ड्राइव मोड (मोटर या डीजल इंजन), और पैकेजिंग (मेटल केबिन, वुडन बॉक्स, साउंडप्रूफ केबिन) शामिल हैं।
कमजोर भागों और मजबूत डिजाइन की कम संख्या के लिए धन्यवाद, रखरखाव अंतराल को बढ़ाया जाता है। रूटीन चेक (जैसे, तेल स्तर, तापमान) को मासिक रूप से अनुशंसित किया जाता है, उपयोग की तीव्रता के आधार पर, आमतौर पर हर 12-18 महीने में प्रमुख ओवरहाल की आवश्यकता होती है।
