गैस रचना (mol%): संबद्ध गैस
प्रवाह दर: 2400-12000NM fl/D
सेवन दबाव: 0-0.5 बारग
इनलेट तापमान: ≤ 45 ℃
निकास दबाव: 10 बारग
मुख्य मोटर शक्ति: 75 किवॉ
मशीन के समग्र आयाम: लगभग 3500 × 2800 × 1850 मिमी
पूरी मशीन का वजन: लगभग 4.5t
| मात्रा: | |
|---|---|
DFW -6.57 0-0.5-10 विशेष गैस कंप्रेसर , बेंगबु यूनाइटेड कंप्रेसर द्वारा निर्मित, एक उच्च-प्रदर्शन उपकरण है जो विशेष रूप से तेल और गैस क्षेत्रों में संबद्ध गैस के कुशल हैंडलिंग के लिए इंजीनियर है। औद्योगिक गैस प्रसंस्करण की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया, यह कंप्रेसर विभिन्न अनुप्रयोगों में विश्वसनीय संचालन सुनिश्चित करने के लिए मजबूत निर्माण के साथ उन्नत प्रौद्योगिकी को जोड़ती है।
2400-12000nm g/d की प्रसंस्करण क्षमता के साथ , यह 0-0.5 बारग के सेवन दबाव और 10 बारग के निकास दबाव पर संचालित होता है , जिससे यह स्थिर गैस संपीड़न की आवश्यकता वाले परिदृश्यों के लिए आदर्श बन जाता है। यूनिट एक 75kW मुख्य मोटर द्वारा संचालित है और लगभग 3500 × 2800 × 1850 मिमी के लगभग 3500 × 2800 × 1850 मिमी के समग्र आयामों की सुविधा है, जिसमें कुल 4.5T का कुल वजन होता है, यह सुनिश्चित करता है कि यह अत्यधिक अंतरिक्ष आवश्यकताओं के बिना विभिन्न औद्योगिक लेआउट में फिट हो सकता है।
चाहे एलएनजी में उपयोग किए जाने वाले स्टेशनों, संबद्ध गैस एकत्रीकरण प्रणाली, औद्योगिक ईंधन आपूर्ति, या पर्यावरण शासन परियोजनाओं में उपयोग किया जाता है, यह विशेष गैस कंप्रेसर लगातार प्रदर्शन प्रदान करता है, जिससे उत्सर्जन को कम करने और ऊर्जा दक्षता बढ़ाने में मदद मिलती है।
DFW -6.57 0-0.5-10 विशेष गैस कंप्रेसर उच्च दक्षता और दीर्घकालिक विश्वसनीयता के लिए बनाया गया है। इसका उन्नत डिजाइन ऊर्जा हानि को कम करता है, न्यूनतम बिजली की खपत के साथ इष्टतम गैस संपीड़न सुनिश्चित करता है। यूनिट में उच्च स्तर का स्वचालन है, जो मैनुअल हस्तक्षेप और परिचालन त्रुटियों को कम करता है।
सटीक-इंजीनियर घटकों से लैस, यह कम कंपन और शोर के स्तर के साथ संचालित होता है, जिससे एक सुरक्षित और अधिक आरामदायक काम का माहौल होता है। तेल-मुक्त स्नेहन प्रणाली मध्यम संदूषण को रोकती है, जिससे यह संबद्ध गैस जैसी संवेदनशील गैसों को संभालने के लिए उपयुक्त हो जाता है, जहां शुद्धता महत्वपूर्ण है।
यह कंप्रेसर एक डी-टाइप (सममित संतुलन) संरचना को अपनाता है , जिसमें 2-पंक्ति, लगातार दबाव आउटपुट के लिए 3-चरण संपीड़न है। उच्च गुणवत्ता वाले ग्रे कच्चा लोहा से बना क्रैंककेस, एक संरचनात्मक आधार और एक तेल भंडारण इकाई दोनों के रूप में कार्य करता है, जिसमें एकीकृत तेल नाली वाल्व और आसान रखरखाव के लिए अवलोकन बंदरगाह हैं।
एक दोहरी मध्यवर्ती शरीर डिजाइन यह सुनिश्चित करता है कि क्रैंककेस से तेल सिलेंडर में प्रवेश नहीं कर सकता है, गैस माध्यम को संदूषण से बचाता है। सिलेंडर और सिलेंडर हेड्स का निर्माण ग्रे कास्ट आयरन या जाली स्टील से किया जाता है, जिसमें कुशल गैस प्रवाह के लिए अक्षीय रूप से व्यवस्थित वायु वाल्व होते हैं। यह बीहड़ बिल्ड कठोर औद्योगिक में भी स्थायित्व सुनिश्चित करता है
स्थितियाँ।
यह स्वीकार करते हुए कि औद्योगिक आवश्यकताएं अलग-अलग हैं, DFW-6.57 0-0.5-10 विशेष गैस कंप्रेसर व्यापक अनुकूलन प्रदान करता है। ग्राहक अपने वातावरण के आधार पर विभिन्न संरचनात्मक रूपों (एम-टाइप, एस-टाइप, डब्ल्यू-टाइप, वी-टाइप, वी-टाइप, जेड-टाइप) और कूलिंग विधियों (वॉटर-कूल्ड, एयर-कूल्ड, मिश्रित कूलिंग) से चुन सकते हैं।
इंस्टॉलेशन विकल्पों में फिक्स्ड, मोबाइल, स्किड-माउंटेड या केबिन-प्रकार के सेटअप शामिल हैं, जबकि ड्राइव मोड मोटर से लेकर डीजल इंजन तक होते हैं। पैकेजिंग और परिवहन भी आवश्यकताओं के अनुरूप हैं, समुद्र, हवा, या भूमि परिवहन के विकल्प के साथ, और धातु केबिन, लकड़ी के बक्से, या साउंडप्रूफ केबिन में पैकेजिंग।
4 प्रमुख पेटेंटों द्वारा समर्थित - जिसमें एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव (ZL 2017 2 1907021.7) और एक पिस्टन रिंग सपोर्ट डिवाइस (ZL 2018 2 0294776.2) शामिल हैं, जो तकनीकी उत्कृष्टता सुनिश्चित करता है। इसे दुनिया भर में परियोजनाओं में सफलतापूर्वक तैनात किया गया है, जैसे कि दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड, लान्झोउ पेट्रोकेमिकल की एथिलीन उत्पादन सुविधा, और निंगक्सिया झोंगेंग नई सामग्री इंजीनियरिंग, वैश्विक औद्योगिक मानकों के लिए इसकी अनुकूलन क्षमता का प्रदर्शन।
आवेदन क्षेत्र
एसोसिएटेड गैस कंप्रेशर्स विशेष रूप से तेल और गैस क्षेत्रों में संबंधित गैस के कुशल उपयोग के लिए डिज़ाइन किए गए हैं।
LNG प्राप्त करने वाला स्टेशन/स्टोरेज टैंक: टैंक के दबाव को कम करने के लिए बोग को पुनर्प्राप्त करें और भड़कने से बचें
एसोसिएटेड गैस सभा और परिवहन प्रणाली: पाइपलाइन दबाव और परिवहन के लिए बिजली प्रदान करना, जटिल इलाके की स्थिति के लिए अनुकूलन
औद्योगिक ईंधन आपूर्ति: जनरेटर सेट/बॉयलर के लिए स्थिर गैस स्रोत प्रदान करना, ऊर्जा उपयोग दक्षता में सुधार करना
पर्यावरण शासन क्षेत्र: ग्रीनहाउस गैस उत्सर्जन को कम करें और कार्बन तटस्थता लक्ष्यों को प्राप्त करने में मदद करें
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |

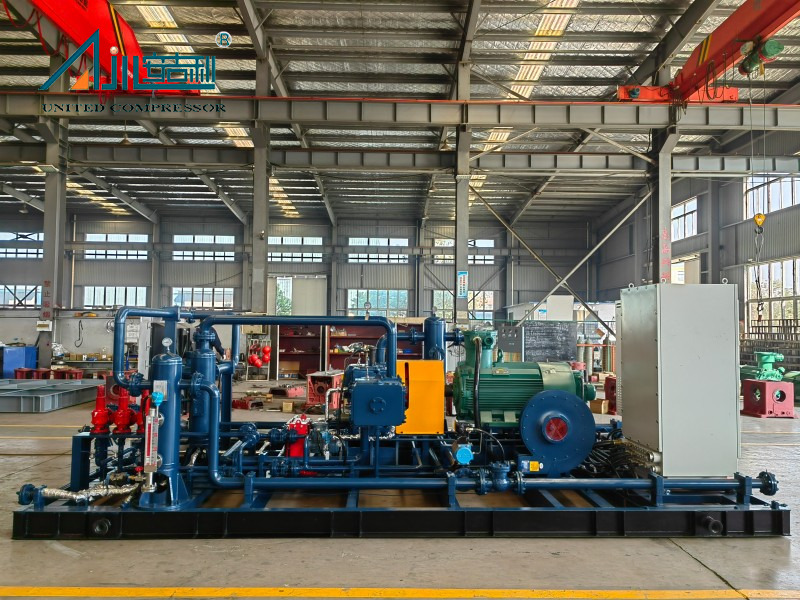

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव MPa （g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | DWF-12.4/（9） 12） -14 | कार्बन डाईऑक्साइड | 6400 | 1.4 | 185 | हवा का | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | नाइट्रोजन | 895 | 1.6 | 55 | हवा का | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | हाइड्रोजन क्लोराइड | 55 | 0.5 | 11 | हवा का | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1। 13/0.3-34 | फ्लैश वाष्प | 75 | 0.03 ～ 3.4 | 18.5 | हवा का | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0) 0.5) -10 | संबद्ध गैस | 50 ～ 100 | 1 | 75 | हवा का | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2) 1.5) -12 | बीओजी | 260 ～ 540 | 1.2 | 55 | हवा का | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6) 7) -100 | कार्बन मोनोआक्साइड | 900 | 10 | 160 | मिश्रित शीतलन | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-119.8/0.5-7.25 | मिथाइलीन क्लोराइड | 3.5 | 0.725 | 160 | मिश्रित शीतलन | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0) 0.2) -8 | क्लोरोमेथेन | 436 | 0.8 | 75 | मिश्रित शीतलन | 3200 × 2400 × 1600 | 4500 | |
| 10 | डीडब्ल्यू -2.4/2.5-11 एच | एलियम रिकवरी जीए | 450 | 1.1 | 37 | मिश्रित शीतलन | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | कच्चा माल | 800 | 2.5 | 160 | पानी ठंडा हुआ | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | विनाइलिडीन फ्लोराइड | 418 | 1.8 | 75 | पानी ठंडा हुआ | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0) 0.2) -40 | बायोगैस | 230 | 4.0 | 45 | पानी ठंडा हुआ | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | एथिल क्लोराइड | 470 | 0.6 | 55 | पानी ठंडा हुआ | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18) 25) -50 | कच्चा माल | 2900 | 5.0 | 160 | पानी ठंडा हुआ | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0） 6） -6 | इज़ोब्यूटिलीन | 1650 | 0.6 | 45 | पानी ठंडा हुआ | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | मिश्रित गैसें | 200 | 0.35 | 18.5 | पानी ठंडा हुआ | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | विनाइल क्लोराइड | 100 | 0.35 | 15 | पानी ठंडा हुआ | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0) 14) -40 | शीतल | 300 | 4.0 | 55 | पानी ठंडा हुआ | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8) 13)-(16) 24) | अमोनिया | 2700 | 1.6 ～ 2.4 | 75 | पानी ठंडा हुआ | 3200 × 2000 × 1700 | 3500 | |
| 21 | डीडब्ल्यू -5/7 | क्लोरोमेथेन | 355 | 0.7 | 37 | पानी ठंडा हुआ | 3500 × 2600 × 1700 | 4000 | |
| 22 | डीडब्ल्यू -9.2/3 | ऑन-कंडेनसेबल गैस | 653 | 0.3 | 45 | पानी ठंडा हुआ | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2.8) 3.2) -7.6 | कार्बन समृद्ध गैस | 3000 ～ 3400 | 0.76 | 132 | पानी ठंडा हुआ | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | वेलहेड गैस | 3334 | 2.0 ～ 5.0 | 185 | पानी ठंडा हुआ | 6000 × 3500 × 3000 | 14000 | |
| 25 | डीडब्ल्यू -4/0.5-4 | -पेंटाडीन, नाइट्रोजे | 300 | 0.4 | 30 | पानी ठंडा हुआ | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | अधोवायु | 500 | 1.5 | 90 | पानी ठंडा हुआ | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | डिसोर्शन गैस | 450 | 0.6 | 75 | पानी ठंडा हुआ | 4000 × 3000 × 2150 | 8000 | |
| 28 | डीडब्ल्यू -1.3/0.2-18 | मेटाफ्लुओरोइथिलीन | 80 | 1.8 | 18.5 | पानी ठंडा हुआ | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0। 1 ～ 0। 15) -18 | योरोमोनोक्लोरोएथ | 887 | 1.8 | 132 | पानी ठंडा हुआ | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | गैस | 206 | 0.5 | 22 | पानी ठंडा हुआ | 3200 × 2800 × 1800 | 3000 | |
परियोजना का मामला
 |  |  |
| Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर | Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | Ningxia Zhongneng नई सामग्री इंजीनियरिंग |
यह मुख्य रूप से संबंधित गैस के लिए डिज़ाइन किया गया है , लेकिन शुद्धता, प्रवाह दर और दबाव के लिए ग्राहक आवश्यकताओं के आधार पर अन्य विशेष गैसों को संभालने के लिए अनुकूलित किया जा सकता है।
कंप्रेसर, 45 ℃ के इनलेट तापमान के साथ कुशलता से संचालित होता है , उच्च तापमान वाली औद्योगिक सेटिंग्स में भी स्थिरता सुनिश्चित करता है।
पैकेजिंग विकल्पों में धातु के केबिन, लकड़ी के बक्से, या साउंडप्रूफ केबिन शामिल हैं, जिसमें समुद्र, हवा, या भूमि के माध्यम से परिवहन के साथ ग्राहक के स्थान और लॉजिस्टिक्स आवश्यकताओं के लिए शीर्षक दिया गया है।
हां, बेंगबु यूनाइटेड कंप्रेसर, संकलन मार्गदर्शन, रखरखाव प्रशिक्षण, और तकनीकी सहायता सहित बिक्री के बाद की सेवा प्रदान करता है, जिसमें कंप्रेसर के जीवनकाल में इष्टतम प्रदर्शन सुनिश्चित होता है।
