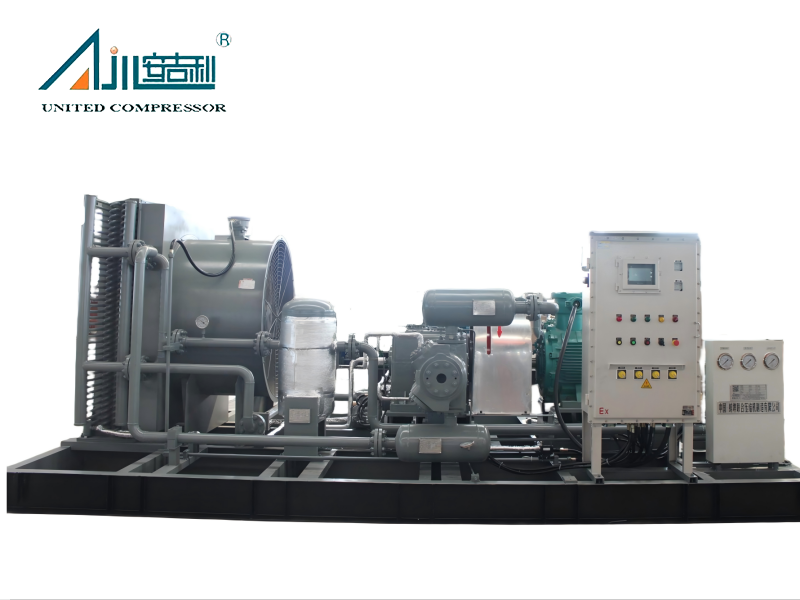

बेंगबू यूनाइटेड कंप्रेसर के प्रमुख समाधान के रूप में , DWF-4.1/(18-25)-45 प्राकृतिक गैस कंप्रेसर को कुशल प्राकृतिक गैस संपीड़न, परिवहन और भंडारण के लिए इंजीनियर किया गया है। इसे ऊर्जा क्षेत्र की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया है, जिसमें विश्वसनीयता, दक्षता और विविध प्राकृतिक गैस संरचनाओं के अनुकूलनशीलता पर ध्यान केंद्रित किया गया है - जो इसे पाइपलाइन नेटवर्क, सीएनजी स्टेशनों और तेल क्षेत्र संचालन के लिए आदर्श बनाता है।
DWF-4.1/(18-25)-45 के प्रमुख तकनीकी पैरामीटर इसे अलग करते हैं: 500 Nm³/h की प्रसंस्करण प्रवाह दर, 1.8-2.5 MPa.G की इनलेट दबाव सीमा , ≤ 40 ℃ का इनलेट तापमान , और 4.5 MPa.G का निकास दबाव । यह 110 किलोवाट की मुख्य मोटर द्वारा संचालित है, जो ऊर्जा खपत को अनुकूलित करते हुए लगातार बिजली प्रदान करता है। कंप्रेसर के आयाम- ~5500 × 2200 × 2000 मिमी - और ~7टी का वजन लंबी अवधि के संचालन के लिए स्थिरता के साथ पोर्टेबिलिटी (स्किड-माउंटेड डिज़ाइन के माध्यम से) को संतुलित करता है। यह कुशल गैस प्रबंधन और न्यूनतम संदूषण सुनिश्चित करने के लिए डी-प्रकार (सममित संतुलन) संरचना, जल-ठंडा प्रणाली और तेल मुक्त स्नेहन को अपनाता है, जिसे 2-पंक्ति, 3-चरण संपीड़न के साथ जोड़ा जाता है। यूनिट को विशेष रूप से CH₄ > 95% , H₂S ≤ 20 mg/m³ , कुल सल्फर ≤ 270 mg/m³ (सल्फर के रूप में गणना), CO₂ ≤ 3% , कोई मुक्त पानी नहीं, धूल सामग्री ≤ 5 mg/m³ , और धूल कण व्यास ≤ 10 µm के साथ प्राकृतिक गैस के लिए डिज़ाइन किया गया है।.
DWF -4.1/(18-25)-45 में 2-पंक्ति, 3-चरण प्रत्यागामी पिस्टन संपीड़न प्रणाली है, जो क्रमिक दबाव निर्माण को सक्षम बनाती है और दक्षता को अधिकतम करती है। यह डिज़ाइन ऊर्जा हानि को कम करता है और स्थिर आउटपुट दबाव सुनिश्चित करता है - जो प्राकृतिक गैस पाइपलाइनों के लिए महत्वपूर्ण है, जहां दबाव स्थिरता प्रवाह में व्यवधान या उपकरण क्षति को रोकती है। वाटर-कूल्ड सिस्टम कुशलता से संपीड़न के दौरान उत्पन्न गर्मी को नष्ट कर देता है, 24/7 निरंतर-ऑपरेशन परिदृश्यों में भी इष्टतम ऑपरेटिंग तापमान बनाए रखता है जिससे बार-बार शटडाउन की आवश्यकता समाप्त हो जाती है।
प्रमुख घटक प्राकृतिक गैस के अद्वितीय गुणों का सामना करने के लिए बनाए गए हैं:
• क्रैंककेस: उच्च ग्रेड ग्रे कास्ट आयरन से तैयार किया गया, यह चिकनाई वाले तेल को संग्रहीत करता है और इसमें तेल स्तर अवलोकन, तेल इंजेक्शन और तापमान माप के लिए इंटरफेस शामिल हैं - रखरखाव को सरल बनाना और सुचारू संचालन सुनिश्चित करना।
• सिलेंडर और सिलेंडर हेड: ग्रे कास्ट आयरन या जाली स्टील से बने, ये हिस्से प्राकृतिक गैस घटकों (उदाहरण के लिए, एच₂एस) से जंग का विरोध करते हैं और उच्च दबाव का सामना करते हैं, जिससे दीर्घकालिक विश्वसनीयता सुनिश्चित होती है।
• डबल मध्य शारीरिक संरचना: चिकनाई वाले तेल को सिलेंडर में प्रवेश करने से रोकता है, स्वच्छ प्राकृतिक गैस उत्पादन सुनिश्चित करता है और संदूषण से बचाता है जो डाउनस्ट्रीम उपकरण (जैसे पाइपलाइन, भंडारण टैंक, या सीएनजी वाहन इंजन) को नुकसान पहुंचा सकता है।

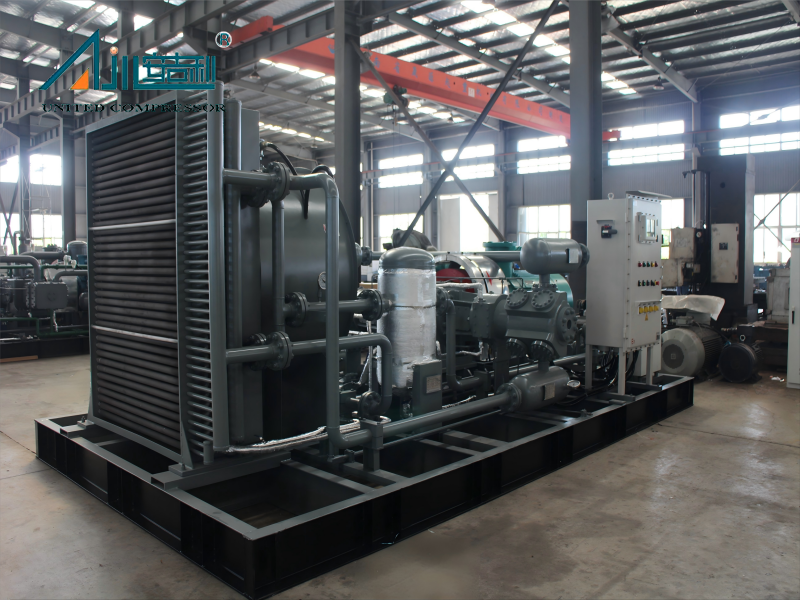

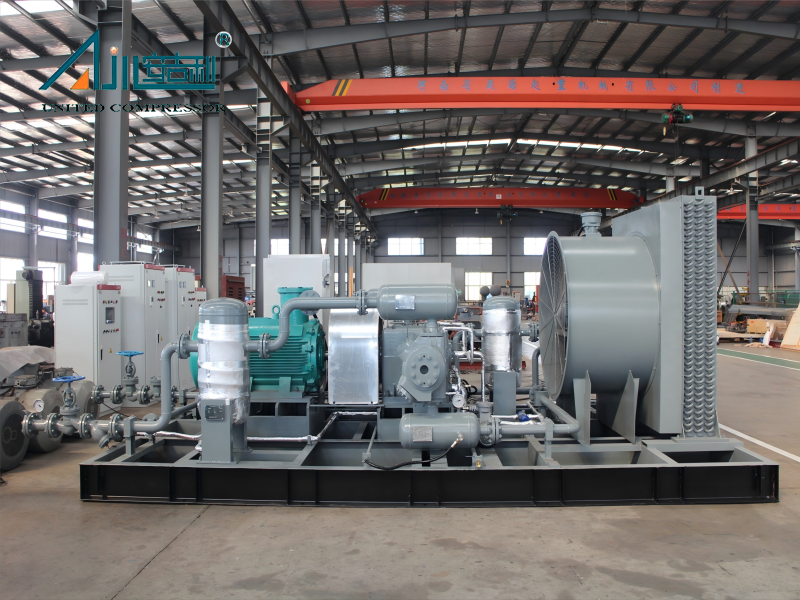

पूरी इकाई - जिसमें मुख्य कंप्रेसर, मोटर और सहायक उपकरण शामिल हैं - एक स्किड पर लगाई गई है, जिससे भूमि, समुद्र या हवा के माध्यम से आसान परिवहन संभव हो सके। यह डिज़ाइन ऑन-साइट इंस्टॉलेशन को सरल बनाता है, क्योंकि स्किड एक स्थिर आधार और पूर्व-संरेखित घटक प्रदान करता है, जिससे सेटअप समय और श्रम लागत कम हो जाती है। कंप्रेसर कम कंपन और शोर स्तर पर काम करता है, जिससे ऑपरेटर की सुरक्षा और आराम बढ़ता है। नियमित रखरखाव को सुव्यवस्थित करने के लिए क्रैंककेस तेल जल निकासी के लिए एक मैनुअल बॉल वाल्व के साथ महत्वपूर्ण रखरखाव बिंदु (उदाहरण के लिए, तेल निकास बंदरगाह, फ़िल्टर पहुंच) आसानी से पहुंच योग्य हैं।
विभिन्न परियोजना आवश्यकताओं के अनुकूल होने के लिए, DWF-4.1/(18-25)-45 लचीला अनुकूलन प्रदान करता है:
• संरचनात्मक रूप: साइट लेआउट और स्थान की कमी से मेल खाने के लिए डी-प्रकार (मानक), एम-प्रकार, एस-प्रकार, डब्ल्यू-प्रकार, वी-प्रकार, या जेड-प्रकार में से चुनें।

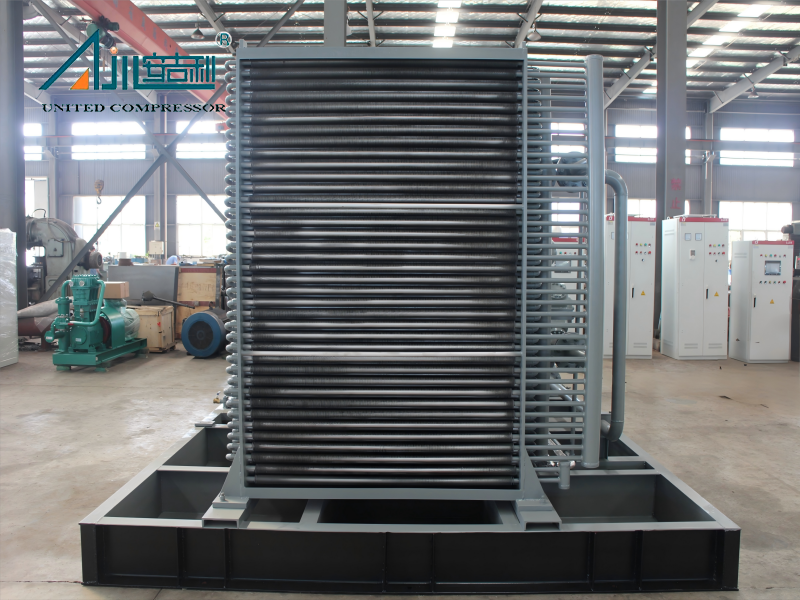

• शीतलन विधियाँ: स्थानीय जल उपलब्धता और जलवायु (उदाहरण के लिए, शुष्क क्षेत्रों के लिए वायु-ठंडा) के आधार पर जल-ठंडा (मानक), वायु-ठंडा, या मिश्रित शीतलन प्रणालियों का विकल्प चुनें।
• स्थापना प्रकार: स्थिर सुविधाओं (उदाहरण के लिए, सीएनजी स्टेशन) या मोबाइल परियोजनाओं (उदाहरण के लिए, फ़ील्ड गैस रिकवरी) के लिए फिक्स्ड, मोबाइल, स्किड-माउंटेड (मानक), या केबिन-प्रकार सेटअप का चयन करें।
• ड्राइव मोड: मानक मोटर-चालित प्रणाली को डीजल इंजन से बदला जा सकता है, जो सीमित ग्रिड पहुंच वाले दूरस्थ तेल क्षेत्रों या गैस साइटों के लिए आदर्श है।
कंप्रेसर में चीनी उपयोगिता मॉडल पेटेंट द्वारा समर्थित मालिकाना प्रौद्योगिकियों को शामिल किया गया है, जो प्रदर्शन और स्थायित्व को बढ़ाता है:
• पिस्टन रॉड धागा सुरक्षात्मक आस्तीन (पेटेंट संख्या: ZL 2017 2 1907021.7 )
• पिस्टन रिंग सपोर्ट डिवाइस (पेटेंट संख्या: ZL 2018 2 0294776.2 )
• सममित संतुलित कम्प्रेसर के लिए रेंज पिस्टन (पेटेंट संख्या: ZL 2017 2 190177.0 )
• एकीकृत लंबा-छोटा डबल कम्पार्टमेंट (पेटेंट संख्या: ZL 2018 2 0294762.0 )
DWF -4.1/(18-25)-45 प्राकृतिक गैस कंप्रेसर ऊर्जा और औद्योगिक क्षेत्रों के लिए एक बहुमुखी समाधान है, जिसमें मुख्य अनुप्रयोग शामिल हैं:
• प्राकृतिक गैस पाइपलाइन संचालन : लंबी दूरी के परिवहन के लिए गैस का दबाव बढ़ाता है, पाइपलाइनों के माध्यम से लगातार प्रवाह सुनिश्चित करता है, और भूमिगत गैस भंडारण सुविधाओं का समर्थन करता है (चरम उपयोग के दौरान आपूर्ति और मांग को संतुलित करने के लिए महत्वपूर्ण)।
• सीएनजी स्टेशन : प्राकृतिक गैस वाहनों (एनजीवी) के भंडारण और ईंधन भरने के लिए आवश्यक दबाव (आमतौर पर 20-25 एमपीए) पर प्राकृतिक गैस को संपीड़ित करता है, स्टेशन-विशिष्ट प्रवाह आवश्यकताओं से मेल खाने के लिए समायोज्य सेटिंग्स के साथ।
• तेल और गैस क्षेत्र संचालन : संबंधित गैस रिकवरी (तेल निष्कर्षण के दौरान निकलने वाली गैस को पकड़ना) और जल निकासी गैस उत्पादन में सहायता करता है, अपशिष्ट को कम करता है और तेल क्षेत्र ऑपरेटरों के लिए संसाधन उपयोग को अधिकतम करता है।
• औद्योगिक प्रक्रिया समर्थन : विभिन्न औद्योगिक कार्यों के लिए संपीड़ित प्राकृतिक गैस की आपूर्ति करता है, जैसे फार्मास्युटिकल और ब्रूइंग उद्योगों में हलचल, रासायनिक क्षेत्रों में दबावयुक्त गैस परिवहन, खाद्य उत्पादन में बोतल ब्लो मोल्डिंग, और मशीनरी विनिर्माण में आंशिक धूल हटाना।
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
| |
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव MPa （g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) |
| 1 | VF） D） -0.32/(30-200) -250 | प्राकृतिक गैस | 1500 | 25 | 75 | हवा का | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0.26/(30-200) -250 | प्राकृतिक गैस | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ZFD-0। 1/(30-200) -250 | प्राकृतिक गैस | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | DFD-3 [0.28]/(2-4) [25-200] -250 | प्राकृतिक गैस | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | एमएफ -4/(7-11) -250 | प्राकृतिक गैस | 1900-2880 | ~ | 355 | एयर-कूल्ड या वॉटर-कूल्ड | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | प्राकृतिक गैस | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | एमएफ -3.2/(8-16) -250 | प्राकृतिक गैस | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | MF-2.5/(14-25) -250 | प्राकृतिक गैस | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | DF-1.55/(15-25) -250 | प्राकृतिक गैस | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | DF-1.45/(20-35) -250 | प्राकृतिक गैस | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | एमएफ -2/(20-30) -250 | प्राकृतिक गैस | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | MF-1.8/(25-40) -250 | प्राकृतिक गैस | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | MF-1.35/(30-45) -250 | प्राकृतिक गैस | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | DF-1.3/(8-16) -250 | प्राकृतिक गैस | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | MF-1.5/(40-60) -250 | प्राकृतिक गैस | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | MF-1.3/(50-85) -250 | प्राकृतिक गैस | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 | |
| 17 | डब्ल्यू -5.6/0.5-250 | प्राकृतिक गैस | 500 | 25 | 160 | पानी ठंडा हुआ | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1.5-2) -250 | प्राकृतिक गैस | 700-840 | 25 | 185 | हवा का | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1.5-3) -250 | प्राकृतिक गैस | 540-860 | 25 | 160 | पानी ठंडा हुआ | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | प्राकृतिक गैस | 690-1150 | 25 | 185 | एयर-कूल्ड या वॉटर-कूल्ड | 6000*3200*3400 | 16 |
| 21 | एमएफ -5/(2-4) -250 | प्राकृतिक गैस | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 | |
| 22 | MF-7.2/(3-4) -250 | प्राकृतिक गैस | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 | |
| 23 | DF-2.86/(2-6) -250 | प्राकृतिक गैस | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 | |
| 24 | MF-4/(5-8) -250 | प्राकृतिक गैस | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 | |
| 25 | DF-1.95/(6-12) -250 | प्राकृतिक गैस | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 | |
| 26 | DF-1.6/(8-16) -250 | प्राकृतिक गैस | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 | |
| 27 | DF-0.58/(15-25) -250 | प्राकृतिक गैस | 550-900 | 25 | 90 | हवा का | 6000*3200*3400 | 16 |
यह मुख्य रूप से पाइपलाइन नेटवर्क में प्राकृतिक गैस को बढ़ावा देने और परिवहन के लिए उपयोग किया जाता है। यह फार्मास्युटिकल और ब्रूइंग इंडस्ट्रीज (सरगर्मी), रासायनिक क्षेत्रों (दबाव वाले गैस परिवहन), खाद्य उत्पादन (बोतल ब्लो मोल्डिंग), और मशीनरी विनिर्माण (भाग धूल हटाने) पर भी काम करता है।
गैस संरचना (mol%): Ch₄ के साथ प्राकृतिक गैस> 95%, H₂s ≤ 20 mg/m g, कुल सल्फर (सल्फर के रूप में गणना) ≤ 270 mg/mic, co₂ ≤ 3%, कोई मुक्त पानी, धूल की सामग्री ≤ 5 mg/mic, और धूल कण व्यास ≤ 10 μm।
प्रवाह दर: 500nm fl/h
इनलेट दबाव: 1.8-2.5MPA। जी;
इनलेट तापमान: ° 40 ° C
निकास दबाव: 4.5mpa। जी;
मुख्य मोटर पावर: 110kW
मशीन के समग्र आयाम: ~ 5500 × 2200 × 2000 मिमी
पूरी मशीन वजन: ~ 7t
हाँ। हम प्रवाह दर, शुद्धता, दबाव, उपयोग वातावरण और अन्य ग्राहक आवश्यकताओं के आधार पर अनुरूप समाधान प्रदान करते हैं - डिजाइन से उत्पादन तक। विकल्पों में संरचनात्मक रूप, शीतलन के तरीके और स्थापना प्रकार शामिल हैं।
हां, यह प्रमुख घटकों के लिए कई चीनी पेटेंट रखता है, उद्योग मानकों और विश्वसनीय प्रदर्शन के अनुपालन को सुनिश्चित करता है।
