ZW-3.0/16-24
| मात्रा: | |
|---|---|

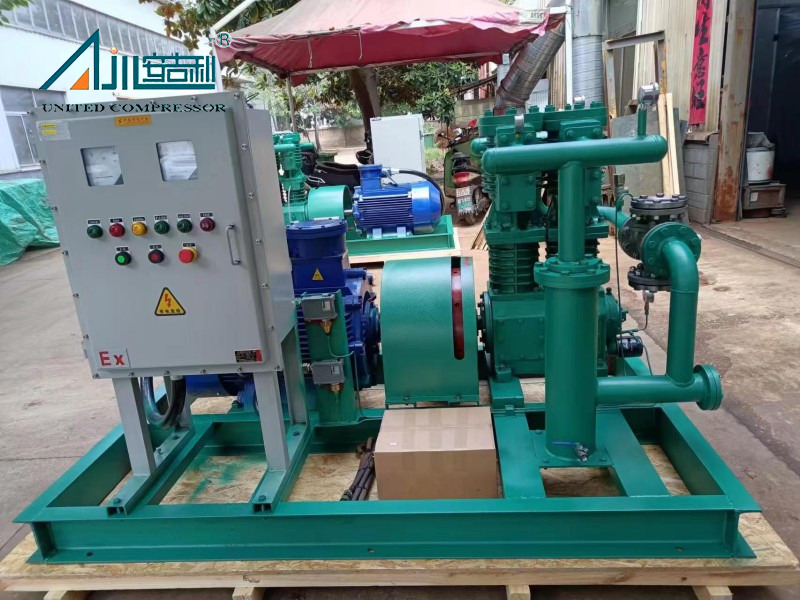

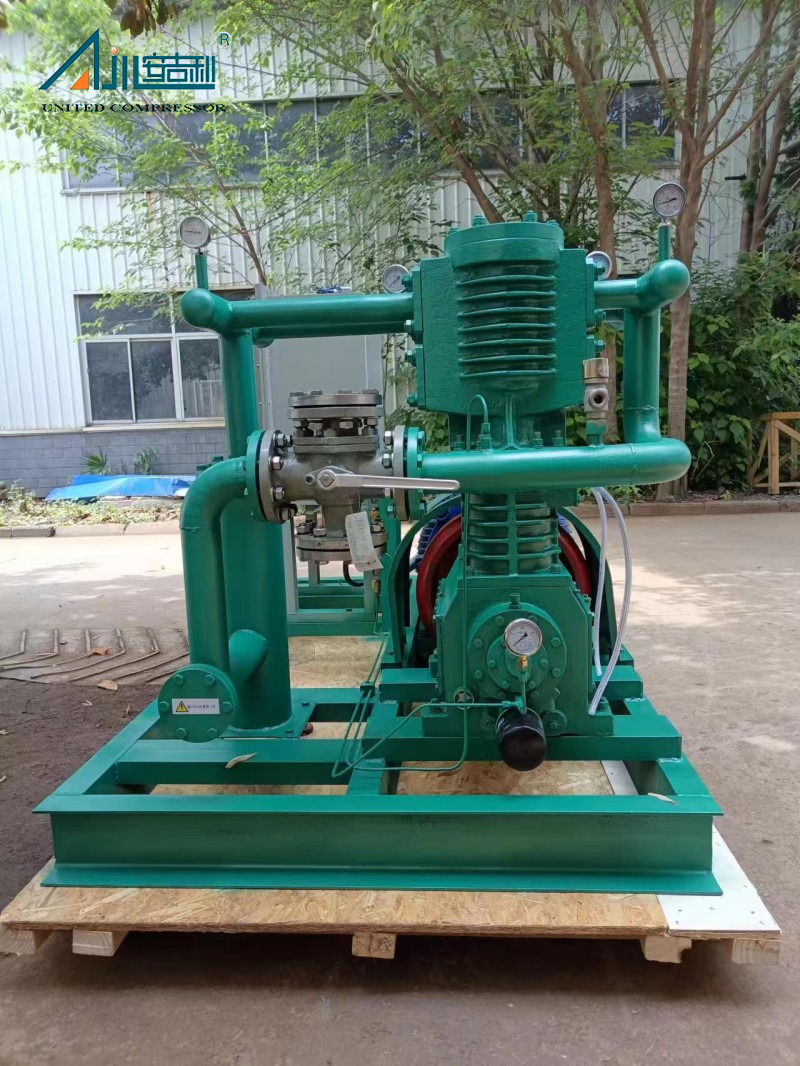

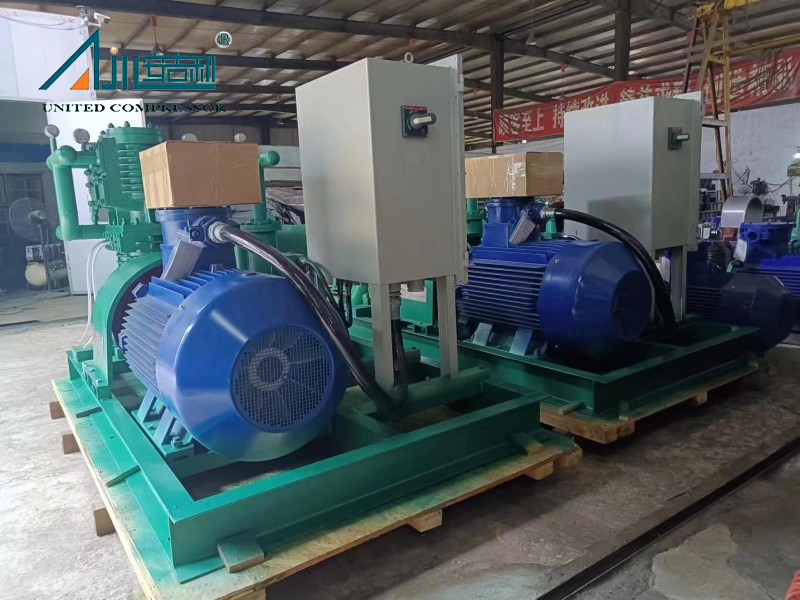

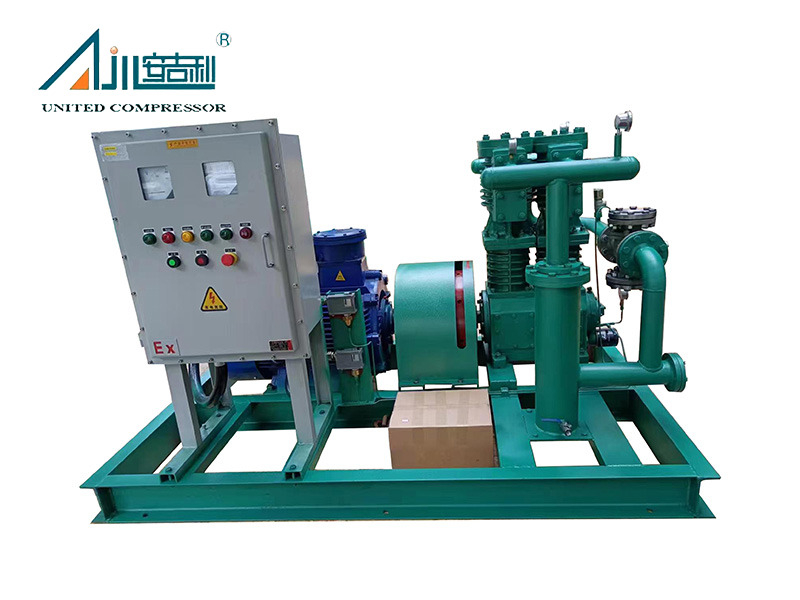

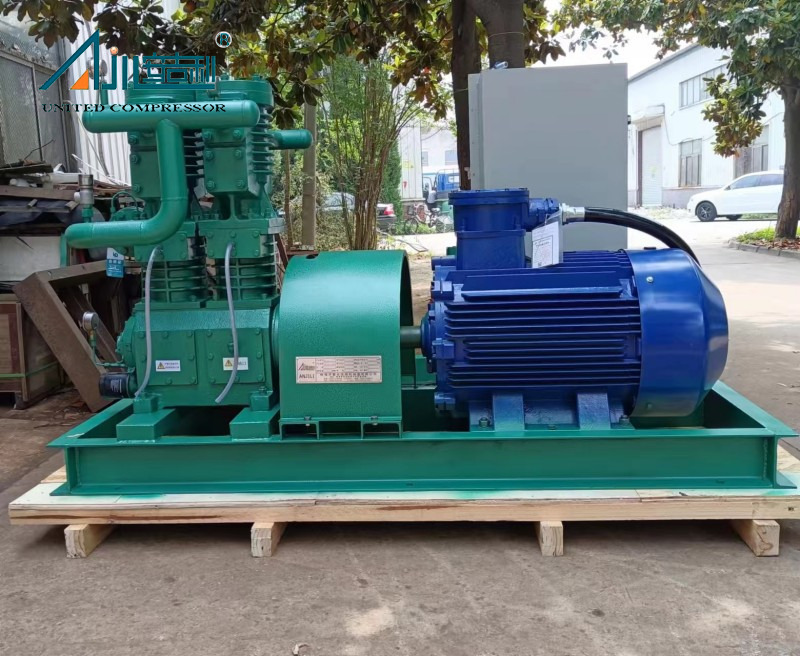

ट्रक अनलोडिंग और गैस ट्रांसफर अनुप्रयोगों के लिए ZW-3.0/16-24 एलपीजी कंप्रेसर
ZW-3.0/16-24 तरलीकृत गैस कंप्रेसर को भंडारण टर्मिनलों, फिलिंग स्टेशनों और औद्योगिक गैस सुविधाओं में एलपीजी अनलोडिंग, ट्रांसफर और अवशिष्ट गैस रिकवरी संचालन के लिए डिज़ाइन किया गया है।
केवल दबाव बढ़ाने के लिए उपयोग किए जाने वाले मानक गैस कंप्रेसर के विपरीत, यह मॉडल मुख्य रूप से एलपीजी हैंडलिंग सिस्टम में लागू किया जाता है जहां परिवहन वाहनों, भंडारण टैंक और प्रसंस्करण उपकरणों के बीच तरलीकृत पेट्रोलियम गैस की कुशल आवाजाही की आवश्यकता होती है।
कंप्रेसर तरलीकृत गैस को कार्यशील माध्यम के रूप में उपयोग करता है और 3.0 m³/मिनट की प्रवाह क्षमता प्रदान करता है। यह 1.6 MPa.G के इनलेट दबाव, ≤40℃ के इनलेट तापमान और 2.4 MPa.G के डिस्चार्ज दबाव के साथ संचालित होता है। 55 किलोवाट मोटर से सुसज्जित, इकाई स्थिर एलपीजी स्थानांतरण संचालन के लिए एक प्रत्यागामी पिस्टन संपीड़न संरचना को अपनाती है।
ZW-3.0/16-24 एलपीजी ट्रक अनलोडिंग स्टेशनों, एलपीजी भंडारण और वितरण सुविधाओं, गैस भरने वाले संयंत्रों और औद्योगिक तरलीकृत गैस हैंडलिंग सिस्टम के लिए उपयुक्त है।
एलपीजी परिवहन और भंडारण प्रक्रियाओं के दौरान, कंप्रेसर का उपयोग आमतौर पर टैंकों के बीच दबाव अंतर पैदा करने के लिए किया जाता है, जिससे तेजी से उतराई और सुरक्षित गैस हस्तांतरण की अनुमति मिलती है।
ZW-3.0/16-24 निम्न के लिए दबाव-सहायता स्थानांतरण प्रदान करता है:
• एलपीजी टैंकर ट्रक अनलोडिंग
• एलपीजी भंडारण टैंक भरना और खाली करना
• उतराई के बाद बची हुई गैस की रिकवरी
• एलपीजी सिलेंडर भरने की प्रणाली
• गैस वितरण स्टेशन संचालन
कंप्रेसर को कम-उबलने वाली और वाष्पशील गैसों जैसे एलपीजी, प्रोपेन, ब्यूटेन और इसी तरह के मीडिया के लिए विकसित किया गया है, जिन्हें विश्वसनीय सीलिंग और नियंत्रित संपीड़न की आवश्यकता होती है।
पिस्टन संपीड़न तंत्र स्थानांतरण प्रक्रियाओं के दौरान स्थिर गैस विस्थापन और निरंतर संचालन प्रदान करता है।
तेल मुक्त स्नेहन डिज़ाइन चिकनाई वाले तेल को संपीड़न कक्ष में प्रवेश करने से रोकने में मदद करता है और मध्यम संदूषण के जोखिम को कम करता है।
कंप्रेसर कॉन्फ़िगरेशन एलपीजी स्टेशनों में सुविधाजनक स्थापना का समर्थन करता है जहां स्थान उपयोग और परिचालन दक्षता महत्वपूर्ण है।
ZW-3.0/16-24 एलपीजी कंप्रेसर का उपयोग मुख्य रूप से किया जाता है:
एलपीजी ट्रक अनलोडिंग स्टेशन
एलपीजी भंडारण और वितरण टर्मिनल
एलपीजी भरने वाले संयंत्र
गैसीकरण स्टेशन
औद्योगिक तरलीकृत गैस स्थानांतरण प्रणाली
प्रोपेन और ब्यूटेन पुनर्प्राप्ति अनुप्रयोग
बेंगबू यूनाइटेड कंप्रेसर दुनिया भर में गैस भंडारण, परिवहन, पुनर्प्राप्ति और अनुप्रयोगों को भरने के लिए अनुकूलित एलपीजी कंप्रेसर समाधान प्रदान करता है।
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड धागा सुरक्षात्मक आस्तीन ZL 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेसर के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | इंटीग्रेटेड लॉन्ग शॉर्ट डबल कम्पार्टमेंट ZL 2018 2 0294762.0 |
संरचनात्मक रूप: डी-प्रकार/एम-प्रकार/एस-प्रकार/डब्ल्यू-प्रकार/वी-प्रकार/जेड-प्रकार
शीतलन विधि: जल शीतलन/वायु शीतलन/मिश्रित शीतलन
इंस्टालेशन फॉर्म: फिक्स्ड/मोबाइल/प्राइ माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| धातु केबिन | लकड़ी का बक्सा | ध्वनिरोधी केबिन |
परियोजना तकनीकी पैरामीटर
| नहीं। | नमूना | मध्यम | प्रवाह दर (Nm3/h) | निकास दबाव एमपीए (जी) | मोटर पावर (किलोवाट) | ओलिंग मेथ | कुल मिलाकर आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | ZW-0.8/(4.5~15）-(12.5~23) | औद्योगिक अमोनिया | 0.8 | 1.25~2.3 | 15 | वायु-ठंडा | 1650×650×1050 | 550 | |
| 2 | ZW-0.8/10-16 | आइसोब्यूटेन | 0.8 | 1.6 | 11 | वायु-ठंडा | 1650×650×1150 | 450 | |
| 3 | ZW-0.8/10-16 | तरलीकृत गैस | 0.8 | 1.6 | 11 | वायु-ठंडा | 1750×900×1250 | 1200 | |
| 4 | ZW-0.8/16-24 | अमोनिया गैस | 0.8 | 2.4 | 15 | वायु-ठंडा | 1800×950×1250 | 1300 | |
| 5 | ZW-1.0/（1～10）-（5～14） | मिथाइलीन क्लोराइड | 1.0 | 0.5～1.4 | 15 | वायु-ठंडा | 1700×850×1050 | 600 | |
| 6 | ZW-1.0/(1～6）-(4~9) | डाइमिथाइलमाइन | 1.0 | 0.4～0.9 | 15 | वायु-ठंडा | 1700×850×1050 | 600 | |
| 7 | ZW-1. 1/10-15 | अमोनिया गैस | 1.1 | 1.5 | 15 | वायु-ठंडा | 1700×850×1100 | 700 | |
| 8 | ZW-1. 1/10-16 | तरलीकृत गैस | 1.1 | 1.6 | 15 | वायु-ठंडा | 1800×950×1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | अमोनिया गैस | 1.1 | 2.4 | 22 | वायु-ठंडा | 1650×850×1050 | 750 | |
| 10 | ZW-1. 1/16-24 | अमोनिया गैस | 1.1 | 2.4 | 22 | वायु-ठंडा | 1850×950×1300 | 1400 | |
| 11 | ZW-1.5/10-16 | तरलीकृत गैस | 1.5 | 1.6 | 22 | वायु-ठंडा | 1850×950×1300 | 1400 | |
| 12 | ZW-1.5/16-24 | अमोनिया गैस | 1.5 | 2.4 | 30 | वायु-ठंडा | 1900×980×1300 | 1500 | |
| 13 | ZW-2.0/10-16 | आइसोब्यूटिलीन | 2.0 | 1.6 | 36 | वायु-ठंडा | 1900×900×1200 | 900 | |
| 14 | ZW-3.0/10-16 | तरलीकृत गैस | 3.0 | 1.6 | 45 | वायु-ठंडा | 2200×1400×1750 | 2000 | |
| 15 | डीडब्ल्यू-3.0/10-15 | अमोनिया गैस | 3.0 | 1～1.5 | 45 | जल-शीतल | d3200×2200×1700 | 3500 | |
प्रोजेक्ट केस
 |  |  |

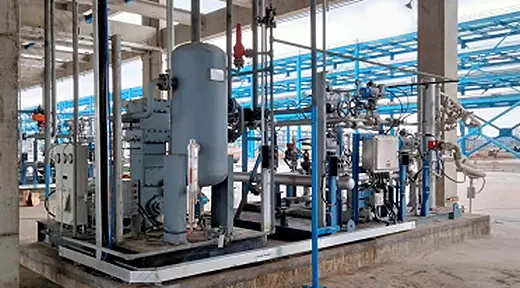

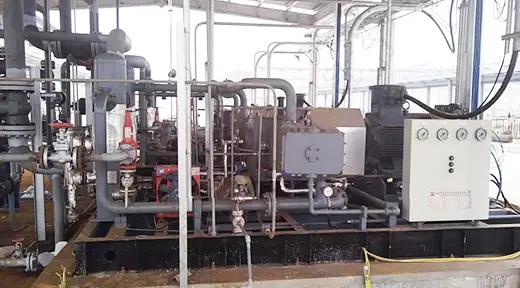

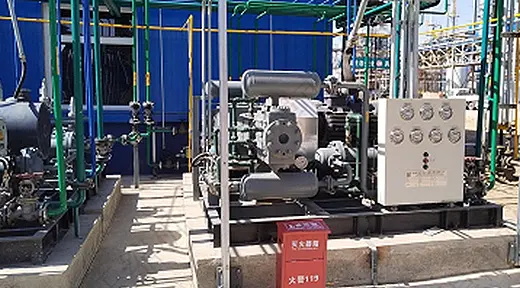

| निंग्ज़िया झोंगनेंग नई सामग्री इंजीनियरिंग | लान्चो पेट्रोकेमिकल कंपनी 240000 टन वर्ष की एथिलीन उत्पादन क्षमता बहाली - ब्यूटाडीन और 1-ब्यूटेन अनलोडिंग सुविधाओं की परियोजना को जोड़ना | अकीमोम गैस क्षेत्र में आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन उपकरण, और ईंधन गैस स्किड की खरीद |
ZW-3.0/16-24 एलपीजी कंप्रेसर ट्रक अनलोडिंग संचालन का समर्थन कैसे करता है?
कंप्रेसर एलपीजी परिवहन टैंकर और भंडारण टैंक के बीच दबाव अंतर बनाता है, जिससे एलपीजी हस्तांतरण में तेजी लाने और अनलोडिंग दक्षता में सुधार करने में मदद मिलती है।
एलपीजी स्थानांतरण के लिए प्रत्यागामी पिस्टन कंप्रेसर उपयुक्त क्यों है?
एक प्रत्यागामी पिस्टन कंप्रेसर स्थिर विस्थापन और दबाव नियंत्रण प्रदान करता है, जो इसे स्थानांतरण संचालन के दौरान एलपीजी जैसी कम-उबलने वाली और अस्थिर गैसों को संभालने के लिए उपयुक्त बनाता है।
क्या ZW-3.0/16-24 का उपयोग अवशिष्ट गैस पुनर्प्राप्ति के लिए किया जा सकता है?
हाँ। कंप्रेसर को एलपीजी अनलोडिंग के बाद अवशिष्ट गैस रिकवरी के लिए लगाया जा सकता है, जिससे परिवहन कंटेनरों में शेष गैस को कम करने और गैस उपयोग में सुधार करने में मदद मिलती है।
फिलिंग स्टेशन के लिए एलपीजी कंप्रेसर का चयन करते समय किन कारकों पर विचार किया जाना चाहिए?
चयन में एलपीजी संरचना, आवश्यक प्रवाह दर, इनलेट और डिस्चार्ज दबाव, ऑपरेटिंग तापमान, काम के घंटे और स्थापना की स्थिति पर विचार करना चाहिए।
