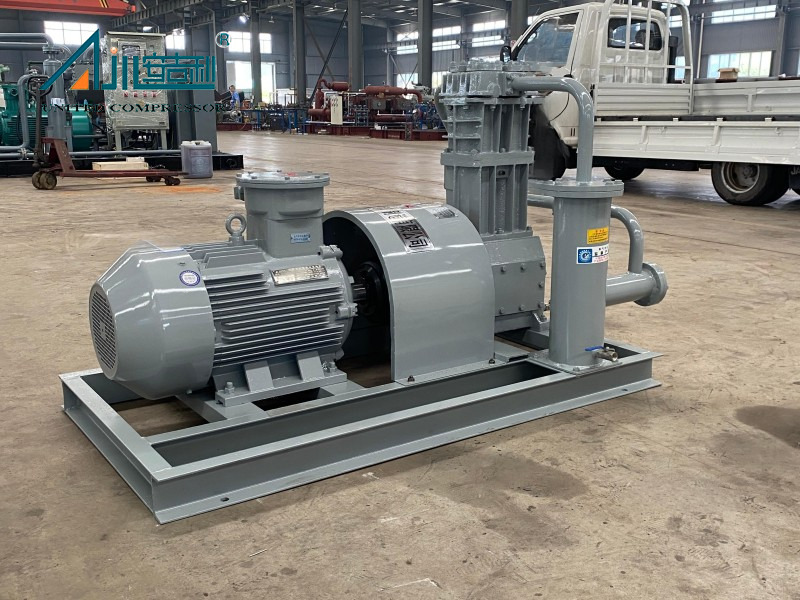

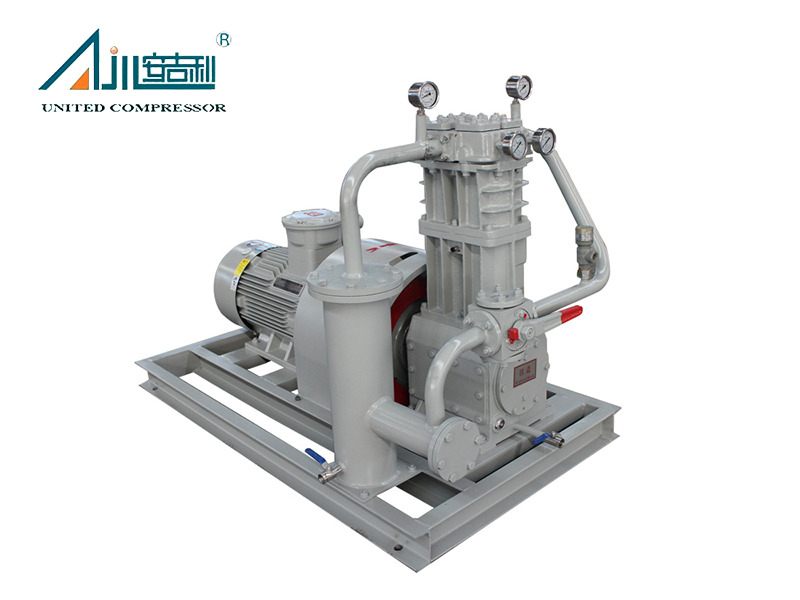

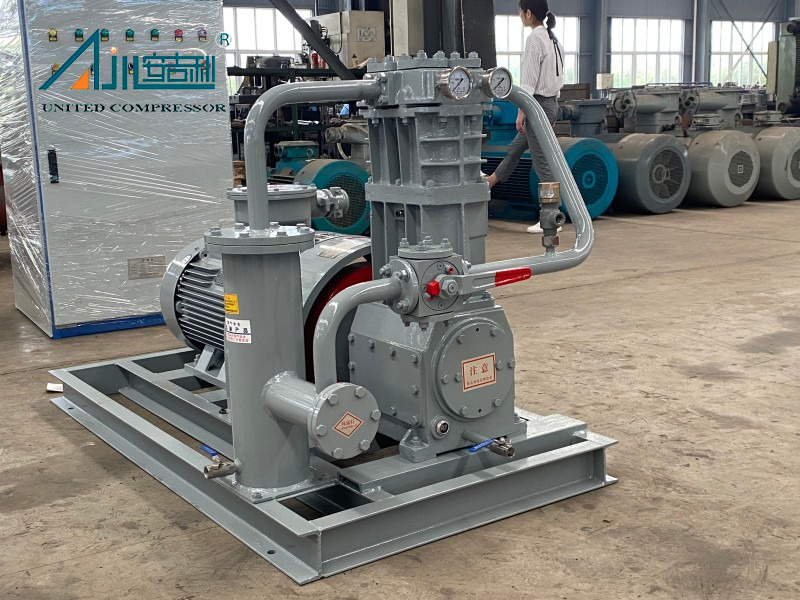

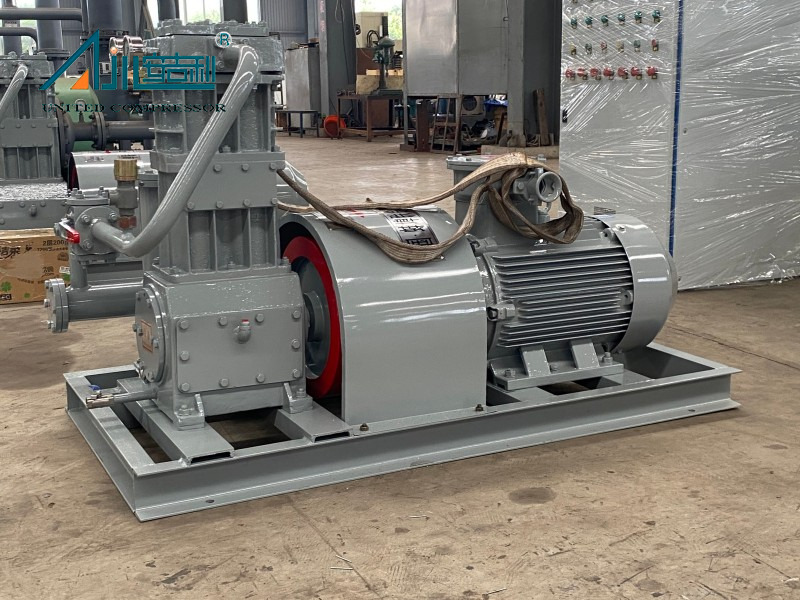

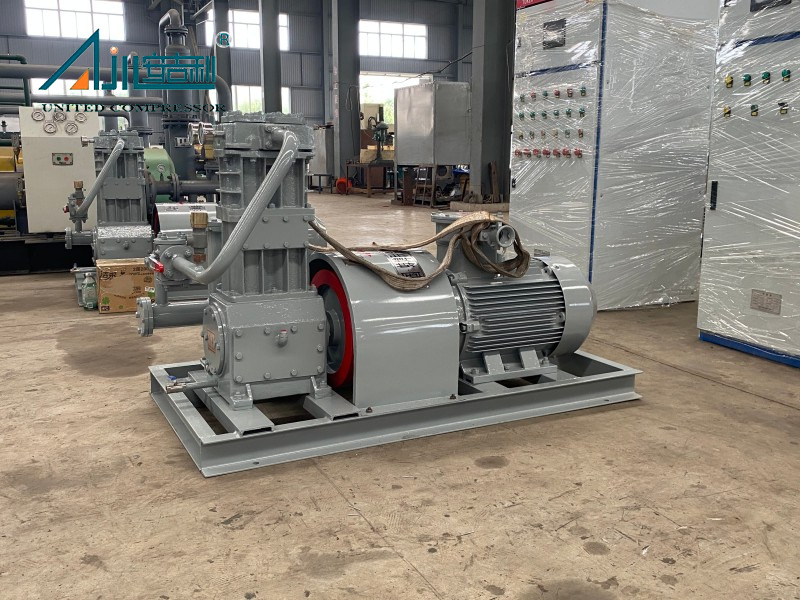

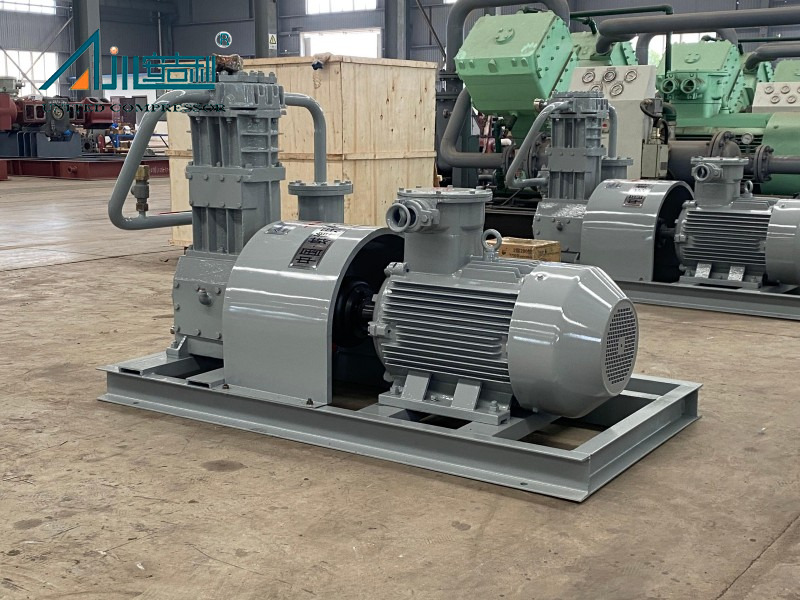

ZW -0.8/16-24 तरलीकृत गैस कंप्रेसर एक औद्योगिक-ग्रेड तेल-मुक्त एलपीजी कंप्रेसर है, जिसे विशेष रूप से तरलीकृत पेट्रोलियम गैस (एलपीजी) और अन्य कम-उबलते, अस्थिर मीडिया को संभालने के लिए डिज़ाइन किया गया है ।
यूनाइटेड कंप्रेसर द्वारा निर्मित , यह प्रत्यागामी एलपीजी पिस्टन कंप्रेसर व्यापक रूप से एलपीजी अनलोडिंग, तरल स्थानांतरण, कैनिंग और अवशिष्ट गैस रिकवरी कार्यों इसकी में उपयोग किया जाता है । डी-प्रकार सममित संतुलन संरचना उच्च विश्वसनीयता, कम कंपन और लंबी सेवा जीवन सुनिश्चित करती है, जो इसे निरंतर-ड्यूटी औद्योगिक वातावरण के लिए उपयुक्त बनाती है।
0.8 m³/मिनट की प्रवाह दर 1.6 MPa.G के इनलेट दबाव , और 2.4 MPa.G तक डिस्चार्ज दबाव के साथ , ZW-0.8/16-24 एलपीजी कंप्रेसर आसान स्थापना के लिए कॉम्पैक्ट आयाम बनाए रखते हुए स्थिर और कुशल प्रदर्शन प्रदान करता है।
ZW -0.8/16-24 तरलीकृत गैस कंप्रेसर को चरम दक्षता के लिए इंजीनियर किया जाता है, जो कि उच्च स्तर के स्वचालन को कम करता है जो मैनुअल हस्तक्षेप को कम करता है। इसका मजबूत निर्माण कमजोर भागों को कम करता है, जो मांग वाले वातावरण में भी दीर्घकालिक विश्वसनीयता सुनिश्चित करता है। उन्नत डिजाइन तत्वों का एकीकरण, जैसे कि डी-टाइप (सममित संतुलन) संरचना और तेल-मुक्त स्नेहन, मध्यम संदूषण जोखिमों को समाप्त करता है, जिससे यह संवेदनशील अनुप्रयोगों के लिए सुरक्षित हो जाता है।
ऑपरेटर कम कंपन और शोर के स्तर से लाभान्वित होते हैं, जिससे एक सुरक्षित और अधिक आरामदायक काम का माहौल होता है। कंप्रेसर का सरलीकृत डिज़ाइन पहनने योग्य घटकों की संख्या को कम करता है, रखरखाव की आवृत्ति और लागतों में कटौती करता है। रूटीन चेक और पार्ट रिप्लेसमेंट को सुव्यवस्थित किया जाता है, जो आपके संचालन के लिए न्यूनतम डाउनटाइम सुनिश्चित करता है।
विविध औद्योगिक जरूरतों को पहचानते हुए, ZW-0.8/16-24 तरलीकृत गैस कंप्रेसर व्यापक अनुकूलन विकल्प प्रदान करता है। विभिन्न संरचनात्मक रूपों (डी-टाइप, एम-टाइप, एस-टाइप, डब्ल्यू-टाइप, वी-टाइप, जेड-टाइप) और कूलिंग विधियों (वॉटर-कूल्ड, एयर-कूल्ड, मिश्रित कूलिंग) से अपनी साइट की शर्तों से मेल खाने के लिए चुनें। इंस्टॉलेशन फॉर्म में फिक्स्ड, मोबाइल, स्किड-माउंटेड, या केबिन-प्रकार के सेटअप शामिल हैं, जबकि ड्राइव मोड मोटर-चालित से लेकर डीजल इंजन-संचालित, ऊर्जा उपलब्धता के अनुकूल हैं।
आवेदन क्षेत्र
इस तरलीकृत गैस कंप्रेसर का व्यापक रूप से उपयोग किया जाता है:
एलपीजी भंडारण और वितरण स्टेशन
एलपीजी अनलोडिंग और लोडिंग सिस्टम
एलपीजी डिब्बाबंदी और भरने के संयंत्र
एलपीजी वाष्प पुनर्प्राप्ति इकाइयाँ
गैसीकरण और मिश्रण स्टेशन
ऑटोमोबाइल एलपीजी ईंधन भरने वाले स्टेशन
यह विशेष रूप से छोटे, मध्यम और बड़े एलपीजी स्टेशनों के लिए उपयुक्त है जिन्हें सुरक्षित, तेल मुक्त और विश्वसनीय एलपीजी संपीड़न समाधान की आवश्यकता होती है.
एलपीजी के अलावा, कंप्रेसर इसके लिए उपयुक्त है:
प्रोपेन कंप्रेसर अनुप्रयोग
ब्यूटेन कंप्रेसर अनुप्रयोग
ब्यूटेन और मिश्रित तरलीकृत गैस
प्रोपलीन और तरल अमोनिया के लिए भिन्न मॉडल
यह इसे रासायनिक और ऊर्जा क्षेत्रों के लिए एक बहुउद्देश्यीय औद्योगिक तरलीकृत गैस कंप्रेसर बनाता है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव MPa （g) |  मोटर शक्ति (kW) | ओलिंग मेथ | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | ZW-0.8/（4.5） 15）-（12.5） 23）） | औद्योगिक अमोनिया | 0.8 | 1.25 ～ 2.3 | 15 | हवा का | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0.8/10-16 | इसोबुटेन | 0.8 | 1.6 | 11 | हवा का | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0.8/10-16 | तरलीकृत गैस | 0.8 | 1.6 | 11 | हवा का | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0.8/16-24 | अमोनिया गैस | 0.8 | 2.4 | 15 | हवा का | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/（1） 10）-（5） 14） | मिथाइलीन क्लोराइड | 1.0 | 0.5 ～ 1.4 | 15 | हवा का | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/（1） 6）-～ 4） 9） | डिमिथाइलमाइन | 1.0 | 0.4 ～ 0.9 | 15 | हवा का | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1। 1/10-15 | अमोनिया गैस | 1.1 | 1.5 | 15 | हवा का | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1। 1/10-16 | तरलीकृत गैस | 1.1 | 1.6 | 15 | हवा का | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1। 1/16-24 | अमोनिया गैस | 1.1 | 2.4 | 22 | हवा का | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1। 1/16-24 | अमोनिया गैस | 1.1 | 2.4 | 22 | हवा का | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1.5/10-16 | तरलीकृत गैस | 1.5 | 1.6 | 22 | हवा का | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1.5/16-24 | अमोनिया गैस | 1.5 | 2.4 | 30 | हवा का | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | इज़ोब्यूटिलीन | 2.0 | 1.6 | 36 | हवा का | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | तरलीकृत गैस | 3.0 | 1.6 | 45 | हवा का | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | अमोनिया गैस | 3.0 | 1 ～ 1.5 | 45 | जल-कोला | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2.2/(3.98 ～ 14.6)-(7.5 ～ 18। 1) | अमोनिया गैस | 2.2 | 0.75 ～ 1.8 | 30 | पानी ठंडा हुआ | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | तरलीकृत गैस | 6.0 | 1.6 | 75 | जल-कोला | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | तरलीकृत गैस | 8.0 | 1.6 | 110 | जल-कोला | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0.5/（3.5） 5.8 （-（7.2） 9.5）） | मेथिलामाइन | 0.5 | 0.72 ～ 0.95 | 7.5 | पानी ठंडा हुआ | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0.8/（0） 3.5）-（3 ～ 6.5） | विनाइल क्लोराइड | 0.8 | 0.3 ～ 0.65 | 11 | पानी ठंडा हुआ | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0.8/(2) 15) -20 | प्रोपेन | 0.8 | 2.0 | 22 | जल-कोला | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0.8/3-8 | एन-ब्यूटेन | 0.8 | 0.3 ～ 0.8 | 11 | पानी ठंडा हुआ | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | पेंटेन | 1.0 | 0.3 ～ 0.6 | 11 | पानी ठंडा हुआ | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1। 1/10-16 | प्रोपेन | 1.1 | 1.6 | 18.5 | पानी ठंडा हुआ | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1। 1/7-14 | प्रोपेन | 1.1 | 0.7 ～ 1.4 | 15 | पानी ठंडा हुआ | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1.5/10-16 | प्रोपलीन | 1.5 | 11.6 | 22 | जल-कोला | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1.5/16-24 | प्रोपलीन | 1.5 | 2.4 | 30 | जल-कोला | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | तरलीकृत गैस | 2.0 | 1.6 | 30 | पानी ठंडा हुआ | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | तरलीकृत गैस | 2.0 | 2.4 | 37 | पानी ठंडा हुआ | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | तरलीकृत गैस | 3.0 | 1.2 | 45 | जल-कोला | D 2200 × 1000 × 1200 | 1600 | |
परियोजना का मामला
 |  |  |
| चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। | Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
मुख्य रूप से के लिए डिज़ाइन किया गया है तरलीकृत पेट्रोलियम गैस (एलपीजी) , यह कुशलता से कम-उबलते, वाष्पशील पदार्थों जैसे प्रोपेन, ब्यूटेन और ब्यूटेन को संसाधित करता है। वेरिएंट मॉडल प्रोपलीन, तरल अमोनिया और औद्योगिक अमोनिया के लिए भी उपयुक्त हैं, जिससे यह विविध रासायनिक हैंडलिंग जरूरतों के अनुकूल हो जाता है।
ZW -0.8/16-24 तरलीकृत गैस कंप्रेसर में 2.4mpa.g के 1.6mpa.g निकास दबाव के 0.8m g/min , इनलेट दबाव की प्रसंस्करण क्षमता , है , और यह 15kW मोटर द्वारा संचालित है । इसमें ~ 1650 × 650 × 1050 मिमी के आयाम हैं और इसका वजन ~ 650 किग्रा है , जिसमें तेल-मुक्त स्नेहन और डी-प्रकार सममित संतुलन संरचना है।
हां, व्यापक अनुकूलन उपलब्ध है। विकल्पों में संरचनात्मक रूप (d/m/s/w/v/z- प्रकार), शीतलन के तरीके (पानी/हवा/मिश्रित शीतलन), स्थापना प्रकार (फिक्स्ड/मोबाइल/स्किड-माउंटेड), और ड्राइव मोड (मोटर/डीजल) शामिल हैं। हम प्रवाह दर, दबाव, शुद्धता, उपयोग वातावरण और अन्य ग्राहक-विशिष्ट आवश्यकताओं के आधार पर समाधानों को दर्जी करते हैं।
