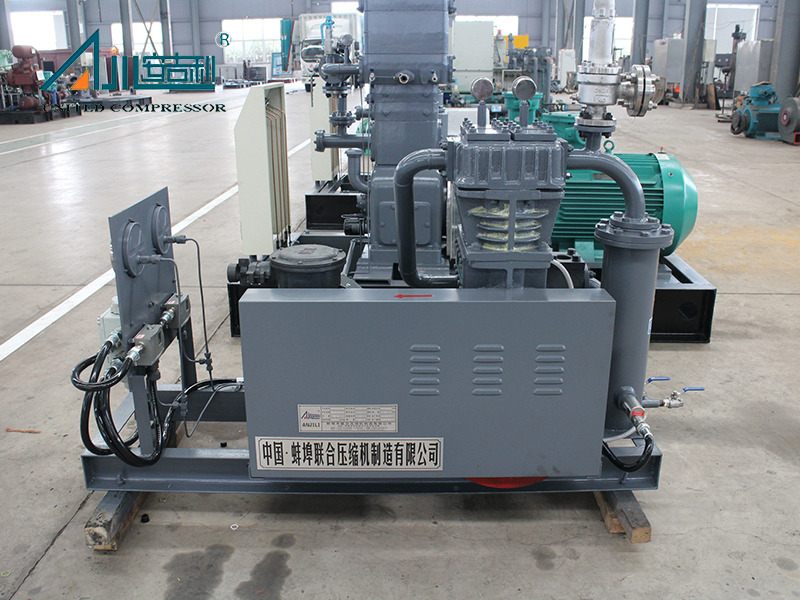

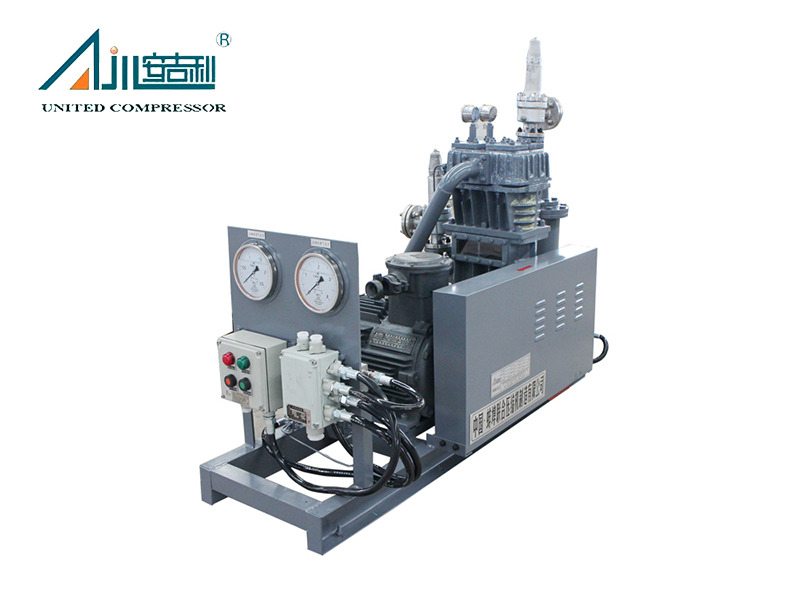

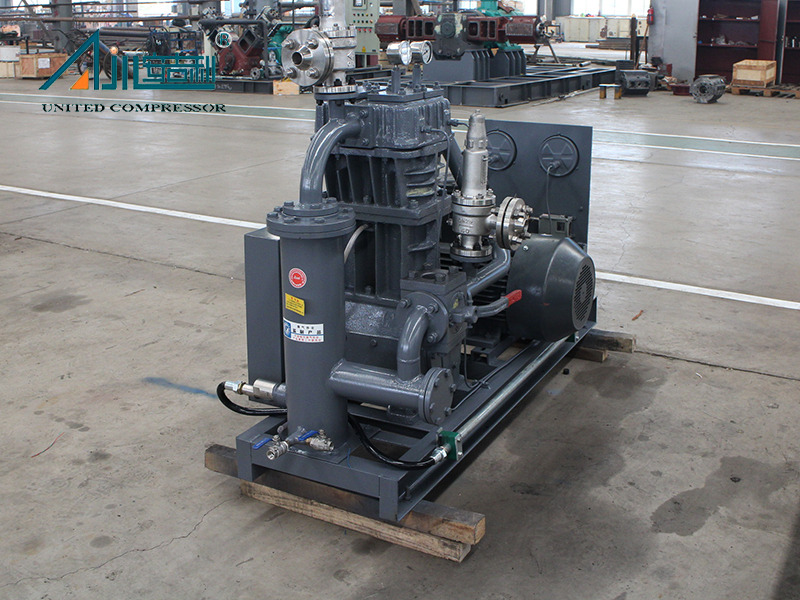

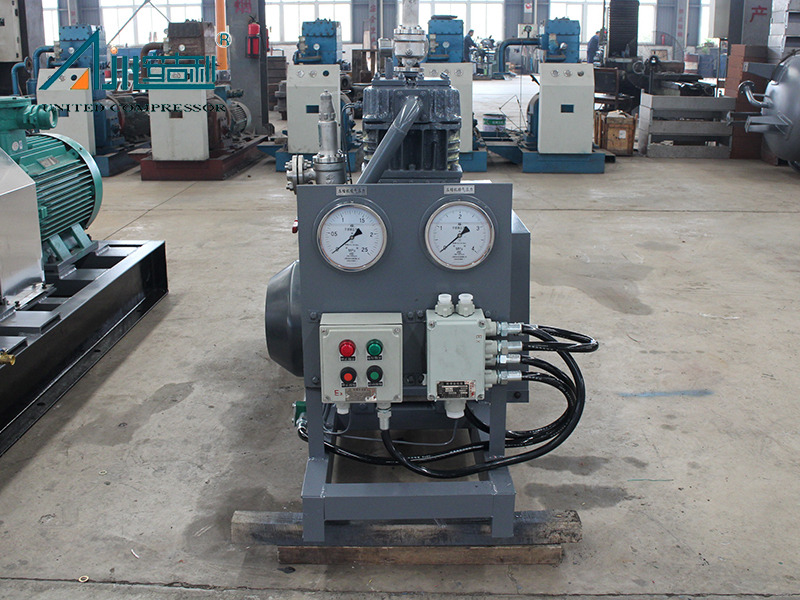

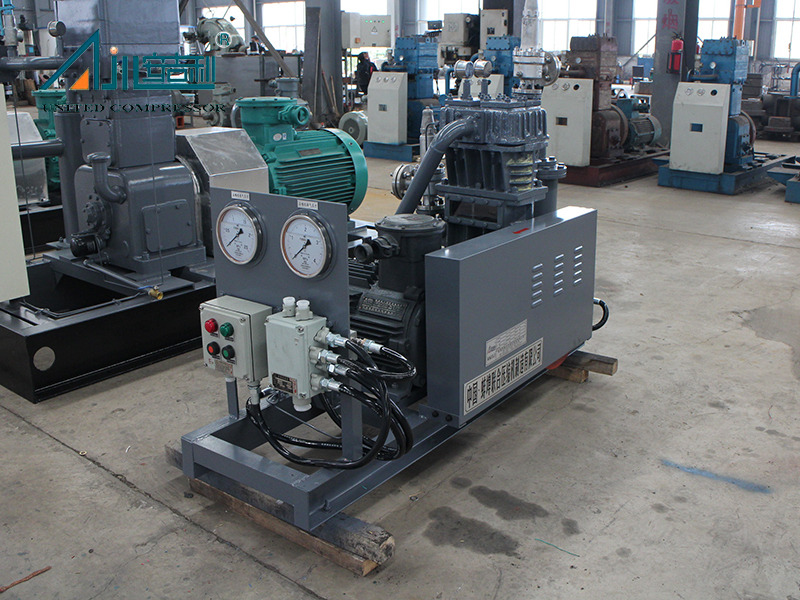

बेंगबु यूनाइटेड कंप्रेसर द्वारा निर्मित ZW -1.0 / 16-24 तरलीकृत गैस कंप्रेसर , एक उच्च-प्रदर्शन औद्योगिक उपकरण है जिसे कम-उबलते, वाष्पशील पदार्थों की कुशल हैंडलिंग के लिए डिज़ाइन किया गया है। एक प्रमुख बाजार में तरलीकृत गैस कंप्रेसर के रूप में, यह शहरी निर्माण और पेट्रोलियम प्रसंस्करण से लेकर रक्षा, कोयला खनन, केमिकल इंजीनियरिंग, धातु विज्ञान और तरलीकृत गैस स्टेशनों तक के अनुप्रयोगों में उत्कृष्टता प्राप्त करता है।
यह कंप्रेसर विशेष रूप से अमोनिया गैस (मोल%में मध्यम संरचना के साथ) के लिए अनुकूलित है, जो 1.0m and/मिनट की प्रसंस्करण क्षमता का दावा करता है - यह तरल परिवहन और प्रोपेन, ब्यूटेन और ब्यूटेन जैसे पदार्थों के अवशिष्ट गैस वसूली दोनों के लिए आदर्श है। इसके वेरिएंट मॉडल प्रोपलीन और तरल अमोनिया को भी संभाल सकते हैं, जो विविध औद्योगिक जरूरतों के दौरान बहुमुखी प्रतिभा की पेशकश करते हैं।
प्रमुख परिचालन पैरामीटर विश्वसनीयता सुनिश्चित करते हैं: यह 2.4mpa.g के निकास दबाव को वितरित करते हुए, 1.6mpa.g.g के इनलेट दबाव और ≤40 ℃ के इनलेट तापमान के साथ संचालित होता है । एक द्वारा संचालित 18.5kW मुख्य मोटर , यह शक्ति और दक्षता को संतुलित करता है, जिसमें विभिन्न सेटिंग्स में आसान स्थापना के लिए ~ 1300 × 800 × 1050 मिमी के समग्र आयाम और ~ 500 किग्रा का एक संपूर्ण मशीन वजन होता है ।
पीक प्रदर्शन के लिए इंजीनियर, ZW-1.0 / 16-24 कंप्रेसर मजबूत विश्वसनीयता के साथ इसका डिजाइन ऊर्जा हानि को कम करता है, औद्योगिक वातावरण की मांग में भी लगातार संचालन सुनिश्चित करता है। स्वचालन प्रणाली मैनुअल हस्तक्षेप को कम करती है, मानव त्रुटि के जोखिम को कम करती है और दीर्घकालिक स्थिरता को बढ़ाती है। उच्च दक्षता को जोड़ता है।
कम कमजोर भागों के साथ, इस कंप्रेसर को परिचालन लागत में कटौती, न्यूनतम रखरखाव की आवश्यकता होती है। इसका कम कंपन और शोर का स्तर (प्रेसिजन इंजीनियरिंग के माध्यम से प्राप्त) एक सुरक्षित, अधिक आरामदायक कामकाजी वातावरण बनाता है। ऑपरेटर सहज ज्ञान युक्त नियंत्रणों से लाभान्वित होते हैं, संचालन और रखरखाव को सीधा बनाते हैं - यहां तक कि बुनियादी तकनीकी प्रशिक्षण वाली टीमों के लिए भी।
मुख्य और सहायक घटकों को पूरी तरह से एक स्किड-माउंटेड संरचना में एकीकृत किया जाता है, जिससे चिकनी, स्थिर संचालन सुनिश्चित होता है। यह डिज़ाइन ट्रांसपोर्टेशन और ऑन-साइट इंस्टॉलेशन को सरल बनाता है, सेटअप समय और श्रम लागत को कम करता है। चाहे निश्चित सुविधाओं या मोबाइल एप्लिकेशन के लिए, स्किड-माउंटेड कॉन्फ़िगरेशन अलग-अलग कामकाजी परिस्थितियों के लिए मूल रूप से अनुकूलित करता है।
डी-टाइप (सममित संतुलन) संरचना के साथ निर्मित , कंप्रेसर पानी-कूल्ड, तेल-मुक्त स्नेहन तकनीक और 2-पंक्ति, 3-चरण संपीड़न के साथ एक पारस्परिक पिस्टन डिजाइन का उपयोग करता है। क्रैंककेस, ग्रे कच्चा लोहा से तैयार किया गया, चिकनाई तेल को स्टोर करता है और इसमें तेल जल निकासी, तापमान की निगरानी और रखरखाव के लिए आवश्यक इंटरफेस शामिल हैं।
आवेदन क्षेत्र
उत्पाद का उपयोग शहरी निर्माण, पेट्रोलियम, राष्ट्रीय रक्षा, कोयला, भूविज्ञान, रासायनिक उद्योग, धातुकर्म, मशीनरी निर्माण, चिकित्सा, तरलीकृत गैस स्टेशनों और अन्य विभागों में व्यापक रूप से किया जाता है। इसके अलावा, यह तरल परिवहन और कम उबलते और वाष्पशील पदार्थों जैसे प्रोपेन, ब्यूटेन और ब्यूटेन के अवशिष्ट गैस वसूली के लिए उपयुक्त है। इसके संस्करण उत्पादों का उपयोग तरल परिवहन और प्रोपलीन, तरल अमोनिया, आदि के गैस वसूली के लिए किया जा सकता है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव MPa （g) |  मोटर शक्ति (kW) | ओलिंग मेथ | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | ZW-0.8/（4.5） 15）-（12.5） 23）） | औद्योगिक अमोनिया | 0.8 | 1.25 ～ 2.3 | 15 | हवा का | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0.8/10-16 | इसोबुटेन | 0.8 | 1.6 | 11 | हवा का | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0.8/10-16 | तरलीकृत गैस | 0.8 | 1.6 | 11 | हवा का | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0.8/16-24 | अमोनिया गैस | 0.8 | 2.4 | 15 | हवा का | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/（1） 10）-（5） 14） | मिथाइलीन क्लोराइड | 1.0 | 0.5 ～ 1.4 | 15 | हवा का | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/（1） 6）-～ 4） 9） | डिमिथाइलमाइन | 1.0 | 0.4 ～ 0.9 | 15 | हवा का | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1। 1/10-15 | अमोनिया गैस | 1.1 | 1.5 | 15 | हवा का | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1। 1/10-16 | तरलीकृत गैस | 1.1 | 1.6 | 15 | हवा का | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1। 1/16-24 | अमोनिया गैस | 1.1 | 2.4 | 22 | हवा का | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1। 1/16-24 | अमोनिया गैस | 1.1 | 2.4 | 22 | हवा का | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1.5/10-16 | तरलीकृत गैस | 1.5 | 1.6 | 22 | हवा का | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1.5/16-24 | अमोनिया गैस | 1.5 | 2.4 | 30 | हवा का | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | इज़ोब्यूटिलीन | 2.0 | 1.6 | 36 | हवा का | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | तरलीकृत गैस | 3.0 | 1.6 | 45 | हवा का | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | अमोनिया गैस | 3.0 | 1 ～ 1.5 | 45 | जल-कोला | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2.2/(3.98 ～ 14.6)-(7.5 ～ 18। 1) | अमोनिया गैस | 2.2 | 0.75 ～ 1.8 | 30 | पानी ठंडा हुआ | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | तरलीकृत गैस | 6.0 | 1.6 | 75 | जल-कोला | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | तरलीकृत गैस | 8.0 | 1.6 | 110 | जल-कोला | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0.5/（3.5） 5.8 （-（7.2） 9.5）） | मेथिलामाइन | 0.5 | 0.72 ～ 0.95 | 7.5 | पानी ठंडा हुआ | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0.8/（0） 3.5）-（3 ～ 6.5） | विनाइल क्लोराइड | 0.8 | 0.3 ～ 0.65 | 11 | पानी ठंडा हुआ | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0.8/(2) 15) -20 | प्रोपेन | 0.8 | 2.0 | 22 | जल-कोला | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0.8/3-8 | एन-ब्यूटेन | 0.8 | 0.3 ～ 0.8 | 11 | पानी ठंडा हुआ | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | पेंटेन | 1.0 | 0.3 ～ 0.6 | 11 | पानी ठंडा हुआ | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1। 1/10-16 | प्रोपेन | 1.1 | 1.6 | 18.5 | पानी ठंडा हुआ | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1। 1/7-14 | प्रोपेन | 1.1 | 0.7 ～ 1.4 | 15 | पानी ठंडा हुआ | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1.5/10-16 | प्रोपलीन | 1.5 | 11.6 | 22 | जल-कोला | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1.5/16-24 | प्रोपलीन | 1.5 | 2.4 | 30 | जल-कोला | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | तरलीकृत गैस | 2.0 | 1.6 | 30 | पानी ठंडा हुआ | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | तरलीकृत गैस | 2.0 | 2.4 | 37 | पानी ठंडा हुआ | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | तरलीकृत गैस | 3.0 | 1.2 | 45 | जल-कोला | D 2200 × 1000 × 1200 | 1600 | |
परियोजना का मामला
 |  |  |

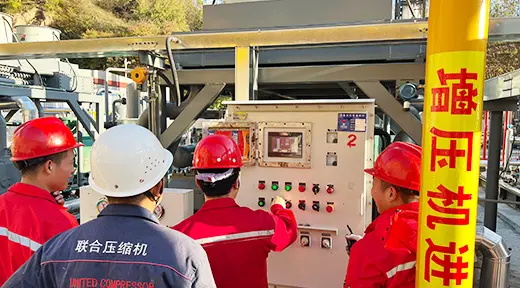

| आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड | Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर |
मुख्य रूप से के लिए डिज़ाइन किया गया अमोनिया गैस , यह कुशलता से तरल परिवहन और प्रोपेन, ब्यूटेन और ब्यूटेन जैसे कम उबलते पदार्थों के अवशिष्ट गैस वसूली को संभालता है। वेरिएंट मॉडल प्रोपलीन और तरल अमोनिया के अनुकूलता का विस्तार करते हैं।
इसमें 1.0m min/मिनट , इनलेट दबाव 1.6mpa.g , इनलेट तापमान ≤40 of , 2.4mpa.g के निकास दबाव , और 18.5kW मुख्य मोटर की एक प्रसंस्करण क्षमता है । इसका कॉम्पैक्ट आकार ( 1300 × 800 × 1050 मिमी ) और 500 किलोग्राम वजन अंतरिक्ष उपयोग को अनुकूलित करता है।
हाँ। बेंगबु यूनाइटेड कंप्रेसर प्रवाह दर, शुद्धता, दबाव, काम के माहौल और अद्वितीय ग्राहक आवश्यकताओं के आधार पर सिलवाया समाधान प्रदान करता है। अनुकूलन में संरचनात्मक रूप, शीतलन के तरीके, स्थापना प्रकार और ड्राइव मोड शामिल हैं।
