// डिजाइन की स्थिति
एलपीजी लोडिंग और अनलोडिंग के लिए सुरक्षित और कुशल संपीड़न

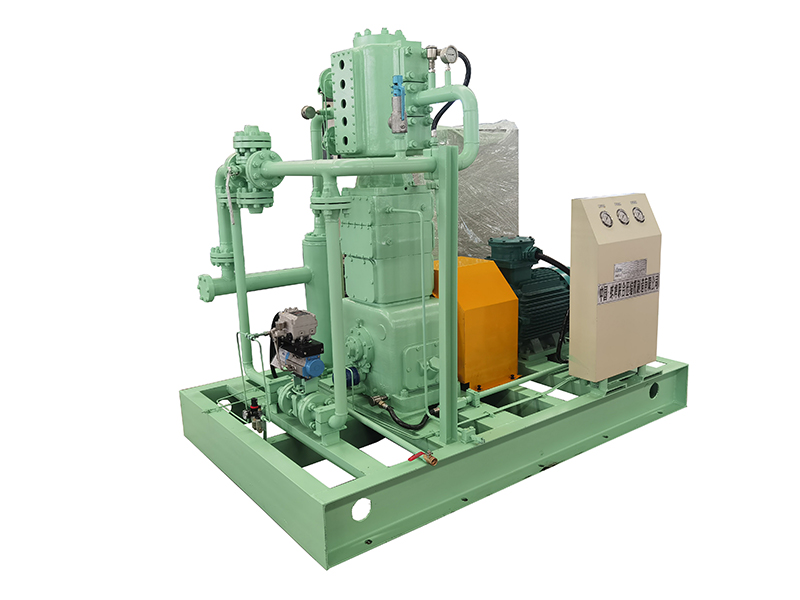

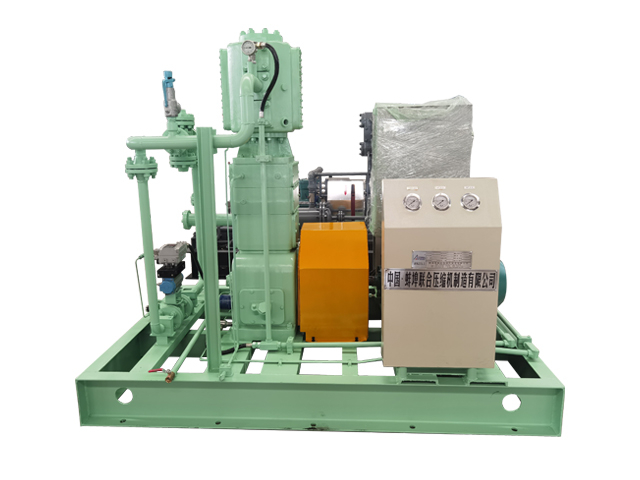

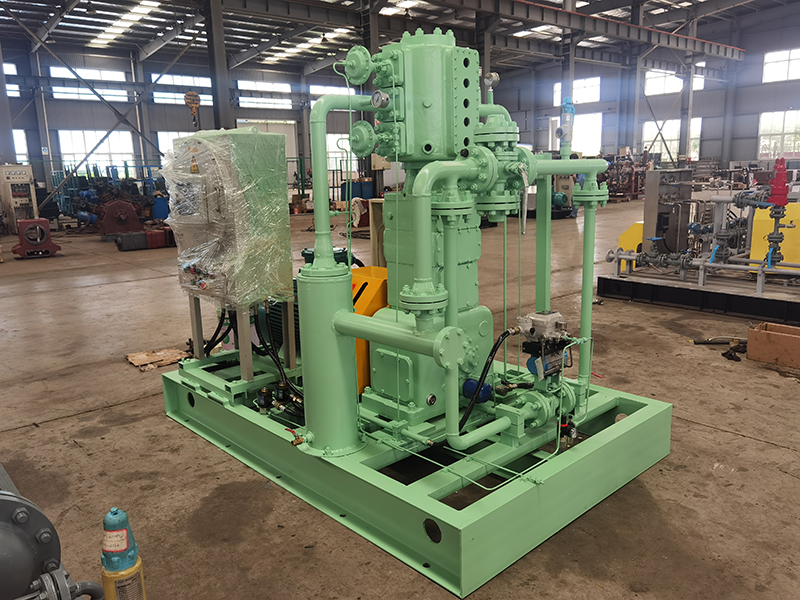

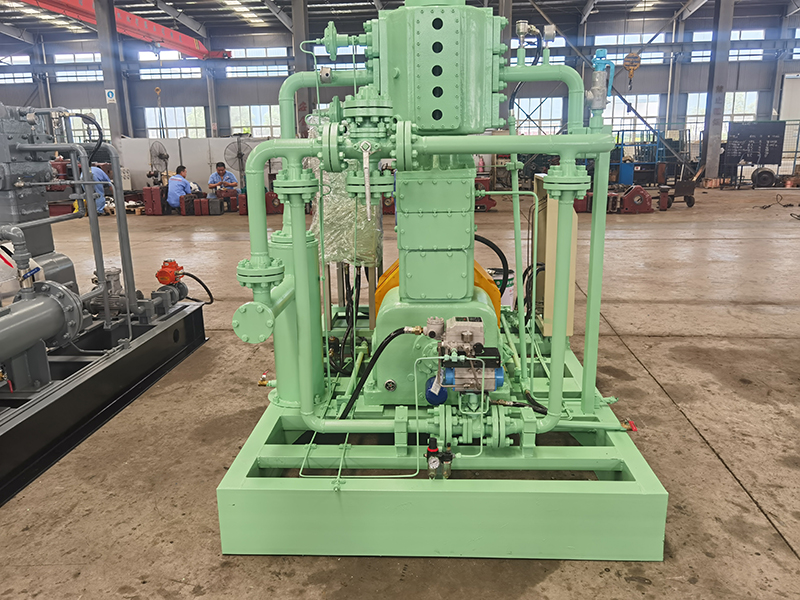

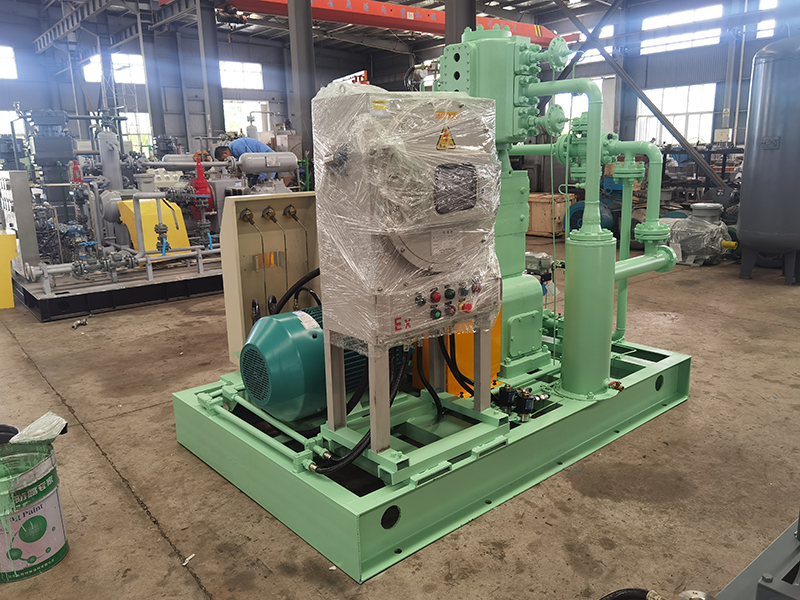

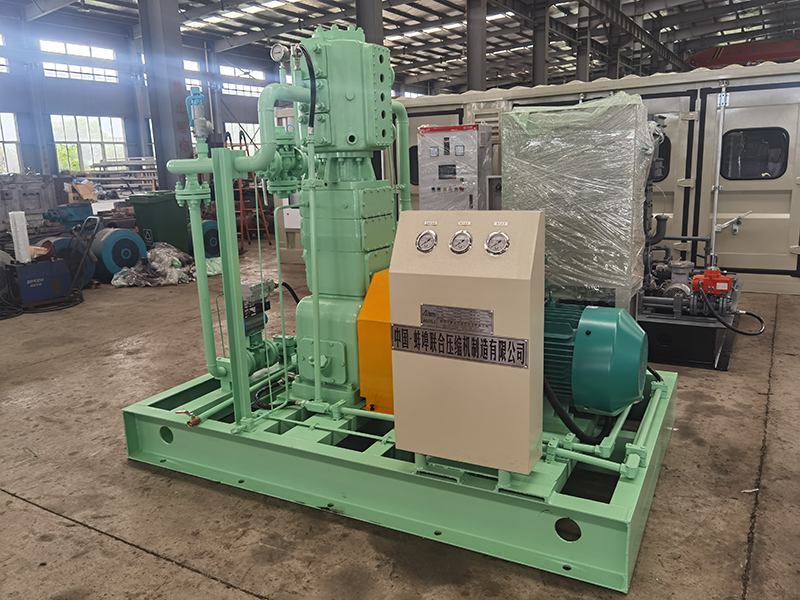

ZW -1.46/(0.1-1.42)-(0.4-1.72) एक उच्च-प्रदर्शन, तेल-मुक्त पारस्परिक कंप्रेसर है जो विशेष रूप से तरलीकृत गैस लोडिंग और अनलोडिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है , जैसे कि एलपीजी टैंक भरने, ट्रक अनलोडिंग, और भंडारण हस्तांतरण । की स्थिर प्रवाह दर के साथ 1.46 m fl/मिनट , यह मॉडल काम करने वाले दबावों की एक विस्तृत श्रृंखला में विश्वसनीय गैस हैंडलिंग प्रदान करता है।
इनलेट दबाव : 0.1–1.42 एमपीए (जी)
निकास दबाव : 0.4–1.72 एमपीए (जी)
मध्यम : एलपीजी, प्रोपेन, ब्यूटेन, या इसी तरह की तरलीकृत गैसें
प्रवाह दर : 1.46 mic/min
यह कंप्रेसर खतरनाक वातावरण में काम करने के लिए बनाया गया है, जहां सुरक्षा और गैस शुद्धता आवश्यक है। इसका तेल-मुक्त डिजाइन संदूषण के जोखिम के साथ स्वच्छ संपीड़न सुनिश्चित करता है, जिससे यह डाउनस्ट्रीम पेट्रोकेमिकल या ऊर्जा प्रक्रियाओं के लिए उपयुक्त है। कंप्रेसर गैस रिसाव को रोकने के लिए उच्च-अखंड सीलिंग सिस्टम की सुविधा देता है , विशेष रूप से ज्वलनशील गैसों से निपटने के दौरान महत्वपूर्ण।
ZW-1.46 यूनिट वास्तविक समय की निगरानी, गलती का पता लगाने और पूरी तरह से स्वचालित संचालन के लिए यह PLC- आधारित स्वचालित नियंत्रण प्रणाली के साथ एकीकृत है। स्किड-माउंटेड और कॉम्पैक्ट है , जो आपके मौजूदा प्रक्रिया प्रणाली में साइट पर स्थापना और एकीकरण को सरल बनाता है।
प्रमुख विशेषताऐं:
तरलीकृत गैसों के लिए सुरक्षित, तेल मुक्त संपीड़न
रिसाव जोखिम को खत्म करने के लिए उच्च गैस-तंगता
स्थिर और स्वचालित संचालन के लिए पीएलसी बुद्धिमान नियंत्रण प्रणाली
दीर्घकालिक विश्वसनीयता के लिए संक्षारण-प्रतिरोधी निर्माण
तेजी से तैनाती के लिए स्किड-माउंटेड संरचना
एलपीजी टर्मिनलों, रासायनिक संयंत्रों और गैस स्टेशनों में व्यापक रूप से उपयोग किया जाता है
// मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | सामग्री | |
| 1 | नमूना | ZW-1.46/(1-14.2)-(4-17.2) | |
| 2 | मध्यम | तरलीकृत पेट्रोलियम गैस | |
| 3 | संरचना प्रकार | ऊर्ध्वाधर, डबल-एक्टिंग, एयर-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार | |
| 4 | संपीड़न चरण | एकल-चरण संपीड़न, एकल-पंक्ति | |
| 5 | नाममात्र की मात्रा प्रवाह (m)/मिनट) | 1.46 | |
| 6 | सक्शन प्रेशर (MPA.G) | 0.1-1.42 | |
| 7 | डिस्चार्ज प्रेशर (MPA.G) | 0.4-1.72 | |
| 8 | सक्शन तापमान (° C) | ≤40 | |
| 9 | डिस्चार्ज तापमान (° C) | ≤110 | |
| 11 | कंप्रेसर गति (आर/मिनट) | 740 | |
| 13 | मोटर चलाएँ | YB3-225M-8, 22KW, 740R, Exdiict4, IP55, B3, 380V, 50Hz | |
| 14 | प्रारंभिक विधि | सीधी शुरुआत | |
| 19 | स्नेहन विधि | क्रैंकशाफ्ट, कनेक्टिंग रॉड, क्रॉसहेड | प्रेशर स्नेहन |
| सिलेंडर, पैकिंग | तेल से मुक्त स्नेहन | ||
| 20 | तेल पंप दबाव | .0.15-0.60 | |
| 21 | संचरण पद्धति | टायर युग्मन | |
| 22 | इंस्टॉलेशन तरीका | फिक्स्ड, नींव के साथ | |
| 23 | शोर स्तर (डीबी (ए)) | ≤85 | |
| 24 | कंपन तीव्रता (मिमी/एस) | ≤28 | |
| 26 | चिकनाई तेल प्रकार | परिवेश का तापमान> 5 ° C | यांत्रिक चिकनाई तेल L-DAB150 |
| परिवेश का तापमान <5 ° C | यांत्रिक चिकनाई तेल l-dab100 | ||
| 28 | स्वत: नियंत्रण | यूनिट कंट्रोल कैबिनेट डायरेक्ट स्टार्ट, विस्फोट-प्रूफ पीएलसी कंट्रोल, टच स्क्रीन डिस्प्ले, RS485 कम्युनिकेशन इंटरफेस का समर्थन करता है, जो ऑपरेशन और अलार्म जानकारी की रिमोट मॉनिटरिंग को सक्षम करता है, और रिमोट कंट्रोल। सुरक्षा में मोटर अधिभार/शॉर्ट सर्किट शामिल हैं; कम तेल का दबाव, उच्च निर्वहन तापमान, कम सक्शन दबाव, और कंप्रेसर के उच्च निर्वहन दबाव, प्रदर्शन, अलार्म और शटडाउन कार्यों के साथ। | |
| 29 | आयाम (l × w × एच, मिमी) | लगभग। 2500 × 1600 × 1700 (वास्तविक डिजाइन के अधीन) | |
| 30 | वजन (किग्रा) | लगभग। 2500 | |
