| मात्रा: | |
|---|---|
VW -9.1/(0.05 ~ 0.1) -5 प्राकृतिक गैस कंप्रेसर , बेंगबु यूनाइटेड कंप्रेसर द्वारा निर्मित, एक अत्याधुनिक समाधान है जो विविध औद्योगिक परिदृश्यों में कुशल प्राकृतिक गैस संपीड़न के लिए डिज़ाइन किया गया है। जटिल गैस रचनाओं को संभालने के लिए, यह कंप्रेसर प्राकृतिक गैस के साथ संतृप्त पानी, डाइक्लोरोमेथेन, और 3.4% क्लोरीनयुक्त हाइड्रोकार्बन से युक्त संचालित करता है, जिसमें एक क्लोराइड आयन एकाग्रता के साथ 300ppm -से कम -से कम की स्थिरता को संक्षारक वातावरण में भी।
500nm m/h की प्रसंस्करण क्षमता का दावा करते हुए , कम दबाव के सेवन और विश्वसनीय डिस्चार्ज दोनों में कंप्रेसर उत्कृष्टता प्राप्त करता है। यह पर गैस को स्वीकार करता है 5 ~ 10kpa.g और 25-40 ℃ के इनलेट तापमान के इनलेट दबाव , इसे 55kW मुख्य मोटर की शक्ति के साथ 0.5mpa.g के निकास दबाव के लिए संपीड़ित करता है । इसका कॉम्पैक्ट डिज़ाइन- ~ 3500 × 2200 × 1800 मिमी के समग्र आयाम और ~ 5t का वजन -यह अंतरिक्ष-विवश साइटों के लिए उपयुक्त है, जबकि इसका मजबूत निर्माण दीर्घकालिक प्रदर्शन की गारंटी देता है।
तेल और गैस क्षेत्र के विकास के लिए आदर्श, कंप्रेसर प्राकृतिक गैस परिवहन, तेल-गैस पृथक्करण, वेलहेड दबाव, और कम दबाव से जुड़ी गैस की वसूली के लिए अच्छी तरह से उत्पादकता बढ़ाता है-अपरंपरागत गैस निष्कर्षण जैसे कि शेल गैस और कोयला मीथेन के लिए महत्वपूर्ण। यह एलएनजी उद्योग में एक महत्वपूर्ण भूमिका निभाता है, जो प्री-लिक्विक्शन बूस्टिंग, स्टोरेज पीक शेविंग, और पोस्ट-वाष्पीकरण निर्यात दबाव में सुविधा प्रदान करता है, जिसमें एलएनजी टर्मिनलों पर बीओजी (फोड़ा-ऑफ गैस) रिकवरी शामिल है।
VW -9.1/(0.05 ~ 0.1) -5 प्राकृतिक गैस कंप्रेसर अपनी बढ़ी हुई दक्षता और मजबूत विश्वसनीयता इसकी उन्नत स्वचालन प्रणाली मैनुअल हस्तक्षेप को कम करती है, परिचालन त्रुटियों और श्रम लागतों को कम करती है। कम कमजोर घटकों के साथ, यह न्यूनतम डाउनटाइम के साथ स्थिर संचालन सुनिश्चित करता है, जिससे यह दीर्घकालिक परियोजनाओं के लिए लागत प्रभावी विकल्प बन जाता है। के लिए खड़ा है , उत्पादन को अधिकतम करते हुए ऊर्जा की खपत को कम करता है।
कम कंपन और शोर का स्तर अपनी अपील को बढ़ाता है, पर्यावरणीय मानकों का अनुपालन सुनिश्चित करता है और कार्यस्थल सुरक्षा में सुधार करता है। रखरखाव को अपने उपयोगकर्ता के अनुकूल डिजाइन के लिए धन्यवाद दिया जाता है, जिससे लगातार मरम्मत और सेवा जीवन का विस्तार करने की आवश्यकता को कम किया जाता है।
एक के रूप में इंजीनियर वी-प्रकार, पानी-कूल्ड, तेल-मुक्त स्नेहन पारस्परिक पिस्टन कंप्रेसर , इस मॉडल में एक दोहरे-स्तंभ, दो-चरण संपीड़न डिजाइन को एक स्किड-माउंटेड यूनिट में एकीकृत किया गया है-जो कि परिवहन और ऑन-साइट इंस्टॉलेशन को बढ़ावा देता है।
एक प्रमुख संरचनात्मक नवाचार इसका डबल इंटरमीडिएट बॉडी है, जो कंप्रेसर तेल को घटकों के बीच पर्याप्त स्थान (एक से अधिक स्ट्रोक) सुनिश्चित करके गैस माध्यम को दूषित करने से रोकता है। जंग-प्रतिरोधी कच्चा लोहा से तैयार किए गए सिलेंडर, कठोर गैस रचनाओं ( <300ppm क्लोराइड आयनों के साथ क्लोरीनयुक्त हाइड्रोकार्बन सहित ) को झेलते हैं, जबकि अक्षीय रूप से वैल्यू की व्यवस्था करते हैं जो गैस प्रवाह और संपीड़न दक्षता का अनुकूलन करते हैं।
बेंगबु यूनाइटेड कंप्रेसर के लिए अनुरूप समाधान प्रदान करता है । विशिष्ट परियोजना की जरूरतों को पूरा करने के लिए अनुकूलन विकल्पों में शामिल हैं: VW-9.1/(0.05 ~ 0.1) -5
· संरचनात्मक रूप : डी-टाइप, एम-टाइप, एस-टाइप, डब्ल्यू-टाइप, वी-टाइप, या जेड-प्रकार, स्थानिक बाधाओं के अनुकूल।
· शीतलन के तरीके : पानी-कूल्ड (इस मॉडल के लिए मानक), एयर-कूल्ड, या मिश्रित शीतलन, पर्यावरणीय परिस्थितियों के आधार पर।
· स्थापना प्रकार : फिक्स्ड, मोबाइल, स्किड-माउंटेड (मानक), या केबिन-प्रकार, साइटों में लचीलापन सुनिश्चित करना।
· ड्राइव मोड : मोटर-चालित ( 55kW पावर के साथ मानक ) या डीजल इंजन-चालित, मिलान बिजली की आपूर्ति उपलब्धता।
आवेदन क्षेत्र
प्राकृतिक गैस कंप्रेशर्स का उपयोग तेल और गैस क्षेत्र के विकास में किया जाता है, जिसमें गैस अच्छी तरह से उत्पादकता बढ़ाने के लिए प्राकृतिक गैस परिवहन, तेल और गैस पृथक्करण, वेलहेड दबाव, और अन्य प्रक्रियाएं शामिल हैं। उदाहरण के लिए, कम दबाव से संबंधित गैस को बढ़ावा देने और पुनर्प्राप्त करने के लिए एक कंप्रेसर का उपयोग करके, संसाधन अपशिष्ट को कम किया जा सकता है। इसके अलावा, कंप्रेशर्स का उपयोग गैस अच्छी तरह से उत्पादन के लिए भी किया जाता है और अपरंपरागत प्राकृतिक गैस निष्कर्षण जैसे कि शेल गैस और कोयलाबेड मीथेन में इकट्ठा होता है
एलएनजी उत्पादन, भंडारण और परिवहन में, कंप्रेशर्स का उपयोग द्रवीकरण से पहले प्राकृतिक गैस को बढ़ाने, भंडारण शिखर शेविंग और गैसीकरण के बाद निर्यात को बढ़ावा देने के लिए किया जाता है। उदाहरण के लिए, LNG प्राप्त करने वाले स्टेशनों पर BOG (फ्लैश गैस) रिकवरी कंप्रेसर प्रसंस्करण पर निर्भर करती है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाणपत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण

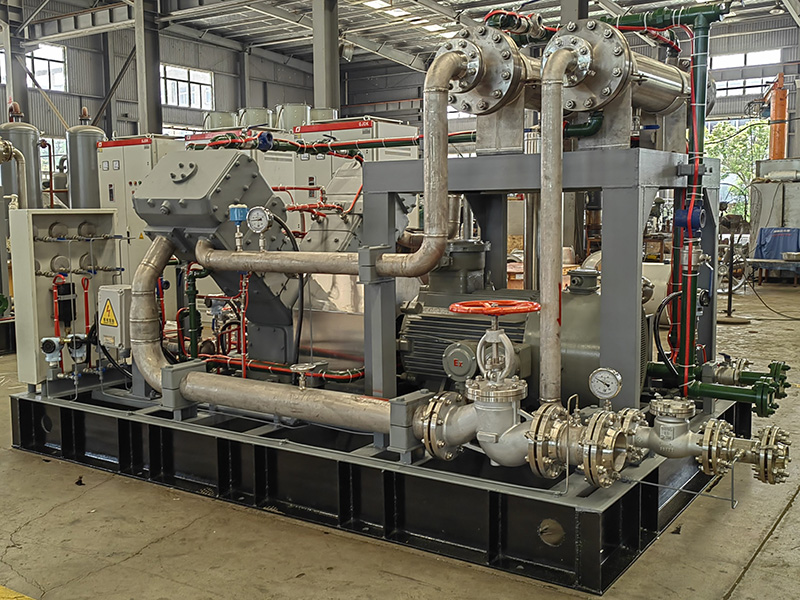

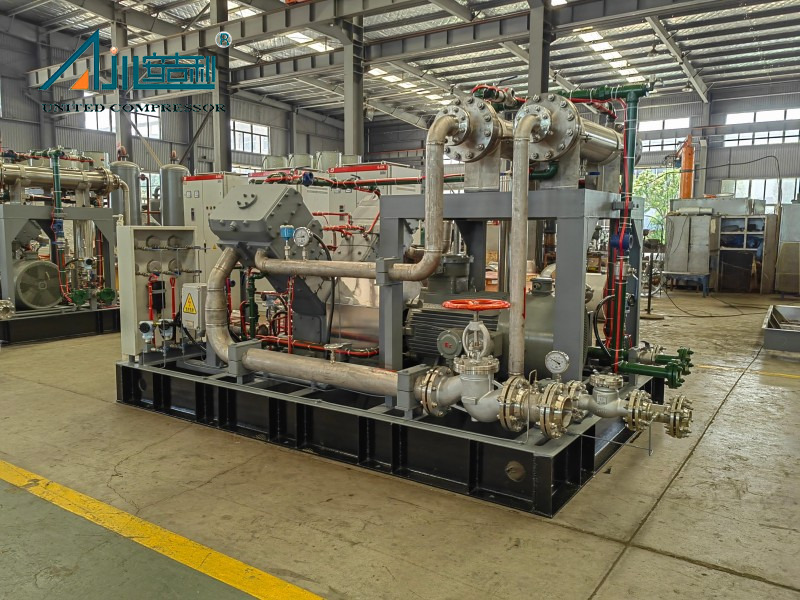

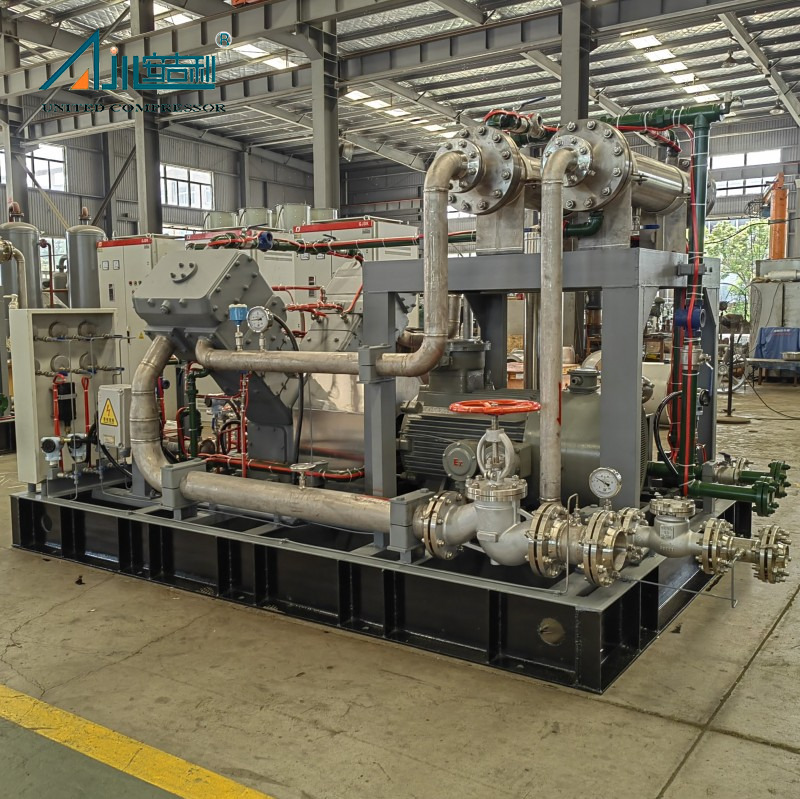

कंप्रेसर एक वी-आकार (कोण प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, दो कॉलम, दो-चरण संपीड़न, डबल अभिनय को अपनाता है, और पूरी इकाई को स्लेज के रूप में आपूर्ति की जाती है। कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर संक्षारण-प्रतिरोधी कच्चा लोहा सामग्री से बना होता है और एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसे तेल स्नेहन की आवश्यकता नहीं होती है। हवा के वाल्व को सिलेंडर के अंदर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव एमपीए | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | VW-3.5/1-18 | प्राकृतिक गैस | 420 | 1.8 | 55 | बंद पानी का कोला | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2） 6） -250 | प्राकृतिक गैस | 160 | 25 | 30 | हवा का | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30) 50) -250 | प्राकृतिक गैस | 4167 | 25 | 315 | हवा का | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8) 12) -52 | प्राकृतिक गैस | 2083 | 5.2 | 200 | हवा का | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | प्राकृतिक गैस | 1100 | 1.5 | 90 | हवा का | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0। 1) 0.5) -40 | प्राकृतिक गैस | 75 ～ 365 | 4 | 90 | हवा का | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5) 3.6) -14.2 | प्राकृतिक गैस | 700 | 1.42 | 90 | हवा का | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | प्राकृतिक गैस | 2000 | 3.5 | 250 | हवा का | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10) 30) -35 | प्राकृतिक गैस | 6250 | 3.5 | 315 | हवा का | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | प्राकृतिक गैस | 500 | 25 | 110 | हवा का | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5） 0.7） -60 | प्राकृतिक गैस | 180 | 6 | 45 | हवा का | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25) 35) -50 | प्राकृतिक गैस | 2500 | 5 | 90 | हवा का | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5） 2 （-14 | प्राकृतिक गैस | 1000 | 1.4 | 160 | हवा का | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-133/(0.05) 0.2) -6 | प्राकृतिक गैस | 800 | 0.6 | 90 | हवा का | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6） 3） -12 | प्राकृतिक गैस | 1900 | 1.2 | 132 | हवा का | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | प्राकृतिक गैस | 500 | 1.4 | 90 | हवा का | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0.4） 1） -16 | प्राकृतिक गैस | 1330 | 1.6 | 250 | मिश्रित शीतलन | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5) 1) -3 | प्राकृतिक गैस | 20000 | 0.3 | 45 | मिश्रित शीतलन | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25) 45) -45 | प्राकृतिक गैस | 20000 ～ 36000 | 4.5 | 250 | मिश्रित शीतलन | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16) 25) -50 | प्राकृतिक गैस | 2500 | 5.0 | 160 | पानी ठंडा हुआ | 4300 × 3000 × 1600 | 7000 | |
| 21 | डीडब्ल्यू -3/15-52 | प्राकृतिक गैस | 2550 | 5.2 | 185 | पानी ठंडा हुआ | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5) 2.5) -22 | प्राकृतिक गैस | 700 | 2.2 | 110 | पानी ठंडा हुआ | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7） 15） -20 | प्राकृतिक गैस | 4000 | 2.0 | 160 | पानी ठंडा हुआ | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | प्राकृतिक गैस | 320 | 2.2 | 45 | पानी ठंडा हुआ | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | प्राकृतिक गैस | 1000 | 2.5 | 160 | पानी ठंडा हुआ | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | प्राकृतिक गैस | 2100 | 1.0 | 110 | पानी ठंडा हुआ | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-119.2/(1 ～ 17)-(17) 25) | प्राकृतिक गैस | 2000 | 1.7 ～ 2.5 | 400 | पानी ठंडा हुआ | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2) 4) -20 | प्राकृतिक गैस | 1500 | 2 | 185 | पानी ठंडा हुआ | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9। 1/(0.05 ～ 0। 1) -5 型 | प्राकृतिक गैस | 500 | 0.5 | 55 | पानी ठंडा हुआ | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35） 52）-(39) 56) | प्राकृतिक गैस | 4000 | 3.9 ～ 5.6 | 37 | पानी ठंडा हुआ | 3200 × 1700 × 1800 | 2500 | |
अच्छी तरह से उत्पादकता, गैस परिवहन और कम दबाव से संबंधित गैस वसूली को बढ़ावा देने के लिए इसका व्यापक रूप से तेल और गैस क्षेत्र के विकास (जैसे, शेल गैस, कोयलाबेड मीथेन निष्कर्षण) में उपयोग किया जाता है। एलएनजी क्षेत्र में, यह पूर्व-लिकेशन दबाव, स्टोरेज पीक शेविंग और टर्मिनलों पर बीओजी रिकवरी का समर्थन करता है।
VW -9.1/(0.05 ~ 0.1) -5 500nm h/h की प्रसंस्करण क्षमता को संभालता है । यह के इनलेट दबाव के साथ संचालित होता है और 5 ~ 10kpa.g (गेज) 0.5mpa.g के निकास दबाव पर गैस वितरित करता है , जिससे यह कम-इनलेट, मध्यम-डिस्चार्ज दबाव परिदृश्यों के लिए आदर्श है।
तेल-मुक्त स्नेहन प्रणाली प्राकृतिक गैस माध्यम में तेल संदूषण के जोखिम को समाप्त करती है, उच्च शुद्धता गैस (जैसे, एलएनजी उत्पादन) की आवश्यकता वाले अनुप्रयोगों के लिए महत्वपूर्ण है। यह तेल निस्पंदन और प्रतिस्थापन से संबंधित रखरखाव की जरूरतों को भी कम करता है, दीर्घकालिक परिचालन लागत को कम करता है।
हां, कंप्रेसर को अंतर्राष्ट्रीय परियोजनाओं में तैनात किया गया है, जिसमें शामिल हैं:
· अकीमोम गैस फील्ड (यूक्रेन): आणविक छलनी निर्जलीकरण और ईंधन गैस स्किड सिस्टम में उपयोग किया जाता है।
· अलीबेक ऑयलफील्ड (कजाकिस्तान): गैस प्रसंस्करण वर्कफ़्लो में एकीकृत।
· Ningxia Zhongneng नई सामग्री परियोजना (चीन): औद्योगिक गैस संपीड़न आवश्यकताओं का समर्थन करना।
यह कई पेटेंटों द्वारा समर्थित है, जिसमें एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव (ZL 2017 2 1907021.7) और एक पिस्टन रिंग सपोर्ट डिवाइस (ZL 2018 2 0294776.2) शामिल हैं, जो गैस संपीड़न उपकरणों के लिए वैश्विक गुणवत्ता और सुरक्षा मानदंडों का अनुपालन सुनिश्चित करते हैं।
VW -9.1/(0.05 ~ 0.1) -5 प्राकृतिक गैस कंप्रेसर दक्षता, स्थायित्व और लचीलेपन को जोड़ती है, जिससे यह गैस प्रसंस्करण, ऑयलफील्ड संचालन और एलएनजी बुनियादी ढांचे के लिए एक विश्वसनीय विकल्प बन जाता है। यह चर्चा करने के लिए हमसे संपर्क करें कि यह समाधान आपकी गैस संपीड़न आवश्यकताओं को कैसे अनुकूलित कर सकता है।
