मध्यम रचना (mol%): हाइड्रोजन 99। %%, ट्रेस फैटी एसिड के साथ
उपचार की क्षमता: 3 मीटर/मिनट
इनलेट दबाव: 0.01 MPa.g (गेज दबाव)
इनलेट तापमान: ≤ 50 ℃
आउटलेट दबाव: 15 MPa.g (गेज दबाव)
मुख्य मोटर शक्ति: 55 kW
कुल मिलाकर आयाम: ~ 6000 × 2700 × 2100 मिमी
कुल वजन: ~ 15 टी (टन)
डब्ल्यू -3/0.1-150 हाइड्रोजन कंप्रेसर
| मात्रा: | |
|---|---|
W -3/0.1-150 हाइड्रोजन कंप्रेसर , Xuzhou Huayan गैस उपकरण कं, लिमिटेड द्वारा निर्मित-चीन में गैस उपकरण निर्माण में विशेषज्ञता वाला एक पेशेवर उद्यम-उच्च दबाव वाले हाइड्रोजन का उत्पादन करने के लिए दर्जी है जो सख्त दबाव और प्रवाह मांगों को पूरा करता है। एक डब्ल्यू-टाइप, वाटर-कूल्ड, स्नेहित पारस्परिक पिस्टन कंप्रेसर के रूप में वर्गीकृत किया गया, यह हाइड्रोजन से संबंधित औद्योगिक प्रणालियों जैसे हाइड्रोजन उत्पादन सहायक, ऊर्जा भंडारण और औद्योगिक गैस आपूर्ति में सुचारू एकीकरण को सक्षम करता है, जो 3-पंक्ति, 5-चरण संपीड़न संरचना और एकीकृत आपूर्ति मोड को अपनाता है।
यह उच्च-प्रदर्शन कंप्रेसर शुद्ध हाइड्रोजन मीडिया को संभालने के लिए समर्पित है। प्रमुख परिचालन मापदंडों में की एक नाममात्र वॉल्यूमेट्रिक प्रवाह दर , 3 m of/min 0.01 MPa का सक्शन दबाव , ≤50 ℃ का एक इनलेट तापमान और 15 MPa का रेटेड डिस्चार्ज दबाव शामिल है । यह 55 kW YBX3-315S-8 ग्रेड विस्फोट-प्रूफ मुख्य मोटर द्वारा संचालित है। लगभग के समग्र आयाम के साथ 6000 × 2700 × 2100 मिमी और ~ 15000 किलोग्राम के वजन , यह शक्तिशाली संपीड़न प्रदर्शन और व्यावहारिक ऑन-साइट स्थापना आवश्यकताओं के बीच संतुलन बनाता है।
उच्च दबाव वाले हाइड्रोजन भंडारण, औद्योगिक हाइड्रोजनीकरण प्रक्रियाओं और ईंधन सेल हाइड्रोजन आपूर्ति प्रणालियों जैसे परिदृश्यों में व्यापक रूप से उपयोग किया जाता है, यह कंप्रेसर उच्च-दबाव सिलेंडर भरने के लिए कम दबाव हाइड्रोजन को 15 एमपीए के लिए कम दबाव वाले हाइड्रोजन को संपीड़ित करने में एक मुख्य भूमिका निभाता है, जो औद्योगिक प्रतिक्रिया प्रक्रियाओं के लिए स्थिर उच्च-दबाव हाइड्रोजन स्रोतों को प्रदान करता है, और ईंधन कोशिका सहायक सुविधाओं में कुशल हाइड्रोजन वितरण का समर्थन करता है। इसका लचीला डिजाइन भी कस्टम हाइड्रोजन प्रसंस्करण आवश्यकताओं के अनुकूलन की अनुमति देता है, जो रासायनिक इंजीनियरिंग से लेकर नई ऊर्जा तक के उद्योगों की सेवा करता है।
W -3/0.1-150 हाइड्रोजन कंप्रेसर उच्च स्वचालन की सुविधा देता है, जो वास्तविक समय की निगरानी और स्वचालित समायोजन के लिए 9 इंच के टचस्क्रीन के साथ एक सीमेंस पीएलसी द्वारा नियंत्रित होता है, जो निरंतर संचालन में मैनुअल हस्तक्षेप और डाउनटाइम को कम करता है। यह 5-चरण संपीड़न और मल्टी-स्टेज वाटर-कूलिंग डिज़ाइन (शेल-एंड-ट्यूब कूलर के रूप में पहले से तीसरे चरण के साथ और कॉइल कूलर के रूप में चौथे से पांचवें चरण के साथ) को अपनाता है, यह सुनिश्चित करता है कि अंतिम गैस ट्रांसमिशन तापमान ≤50 ℃ है और निकास तापमान ≤150 ℃ है, स्थिर मध्यम गुणों को बनाए रखता है। गैस वाल्व और रॉड पैकिंग जैसे महत्वपूर्ण घटकों को एक प्रसिद्ध अंतरराष्ट्रीय ब्रांड होरबिगर से खट्टा किया जाता है, जबकि दबाव और तापमान ट्रांसमीटर रोज़माउंट उत्पादों का उपयोग करते हैं-लंबे समय तक परिचालन विश्वसनीयता को बढ़ाते हुए।
कंप्रेसर एक दोहरी सीवेज डिस्चार्ज सिस्टम (मैनुअल + ऑटोमैटिक) से लैस है, जहां स्वचालित समयबद्ध सीवेज डिस्चार्ज को संदूषण स्तरों के आधार पर समायोजित किया जा सकता है, और मैनुअल डिस्चार्ज एक बैकअप के रूप में कार्य करता है - सिस्टम रुकावटों के जोखिम को कम करता है और रखरखाव की आवृत्ति को कम करता है। पिस्टन के छल्ले और भराव जैसे कमजोर भागों में एक लंबी सेवा जीवन () 3000 घंटे) होता है, और क्रैंकशाफ्ट, पिस्टन, और अन्य मुख्य घटक 30000-50000 घंटे से अधिक के लिए संचालित हो सकते हैं, प्रतिस्थापन लागत को कम कर सकते हैं। इसके अतिरिक्त, मुख्य इकाई और सहायक घटकों (कूलर, विभाजक, नियंत्रण कैबिनेट) के केंद्रीकृत स्किड-माउंटेड डिजाइन ऑन-साइट निरीक्षण और रखरखाव, श्रम और समय की लागत को बढ़ाता है।
एक डबल इंटरमीडिएट बॉडी स्ट्रक्चर की विशेषता, कंप्रेसर तेल को क्रैंककेस से सिलेंडर तक माइग्रेट करने से रोकता है, मध्यम शुद्धता की सुरक्षा करता है। ग्रे कास्ट आयरन या जाली स्टील से बने सिलेंडर और सिलेंडर हेड, कुशल गैस प्रवाह के लिए अक्षीय वाल्व व्यवस्था को अपनाते हैं। यह डिज़ाइन, जैसे पेटेंट के साथ संयुक्त पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव (ZL 2017 2 1907021.7) और एकीकृत लॉन्ग-शॉर्ट डबल कम्पार्टमेंट (ZL 2018 2 0294762.0) , अपने अभिनव इंजीनियरिंग को रेखांकित करता है।
मानक विनिर्देशों से परे, कंप्रेसर प्रवाह दर, शुद्धता, दबाव, परिचालन वातावरण और विशिष्ट उपयोग के मामलों सहित ग्राहक की जरूरतों के आधार पर अनुरूप समाधान प्रदान करता है। यह विभिन्न संरचनात्मक रूपों (डी-टाइप, एम-टाइप, एस-टाइप, आदि), कूलिंग के तरीके (वॉटर-कूल्ड, एयर-कूल्ड, मिश्रित कूलिंग), और इंस्टॉलेशन प्रकार (फिक्स्ड, मोबाइल, स्किड-माउंटेड, केबिन-प्रकार) का समर्थन करता है, जो विविध औद्योगिक आवश्यकताओं के साथ संगतता सुनिश्चित करता है।
आवेदन क्षेत्र
हाइड्रोजन कंप्रेसर अनुप्रयोग
हाइड्रोजन ईंधन भरने वाले स्टेशन
हाइड्रोजन भंडारण और संवर्धन
रासायनिक और पेट्रोकेमिकल प्रक्रियाएं
हाइड्रोजन ऊर्जा परियोजनाएँ
पेट्रोकेमिकल इंजीनियरिंग, ठीक रासायनिक संश्लेषण और धातु की सतह के उपचार जैसे उद्योगों में, कई मुख्य प्रक्रियाओं को निरंतर उच्च दबाव वाले शुद्ध हाइड्रोजन की आवश्यकता होती है। उदाहरण के लिए, उच्च तापमान वाले धातु प्रसंस्करण में रासायनिक मध्यवर्ती या हाइड्रोजन सुरक्षा प्रक्रिया की हाइड्रोजनीकरण प्रतिक्रिया में, प्रतिक्रिया की पूरी प्रगति और उत्पाद की गुणवत्ता की स्थिरता सुनिश्चित करने के लिए 15MPA उच्च दबाव वाले हाइड्रोजन की आवश्यकता होती है। W-3/0.1-150 हाइड्रोजन कंप्रेसर पांच-चरण संपीड़न के माध्यम से कम दबाव हाइड्रोजन (सक्शन दबाव 0.01MPA) को 15MPA तक संपीड़ित कर सकता है। इसके पहले तीसरे चरण के शेल-एंड-ट्यूब कूलर और चौथे से पांचवें चरण के कॉइल कूलर गैस ट्रांसमिशन तापमान ≤50 ℃ को नियंत्रित करते हैं, और सर्पिल ऑयल-वाटर सेपरेटर और उच्च दबाव फिल्टर ने अशुद्धियों को दूर कर दिया है, यह सुनिश्चित करते हुए कि हाइड्रोजन शुद्धता औद्योगिक प्रक्रियाओं की सख्त आवश्यकताओं को पूरा करती है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |

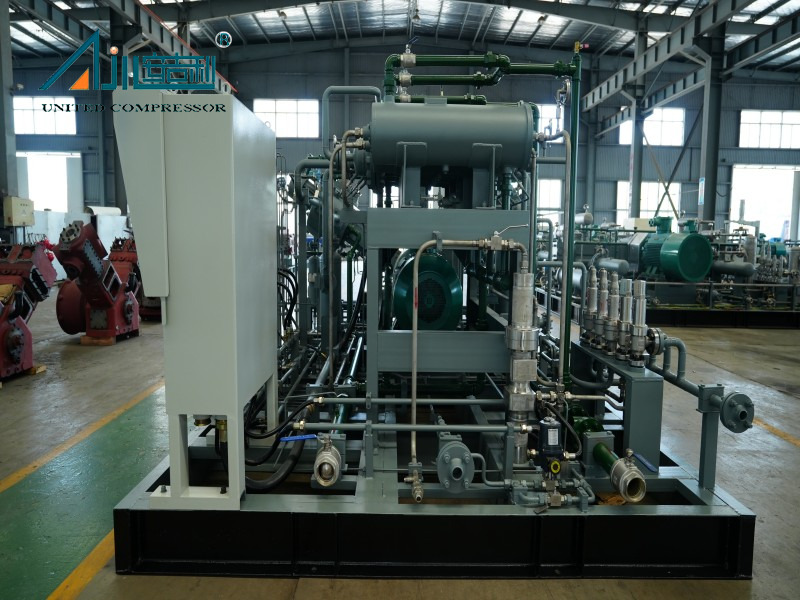

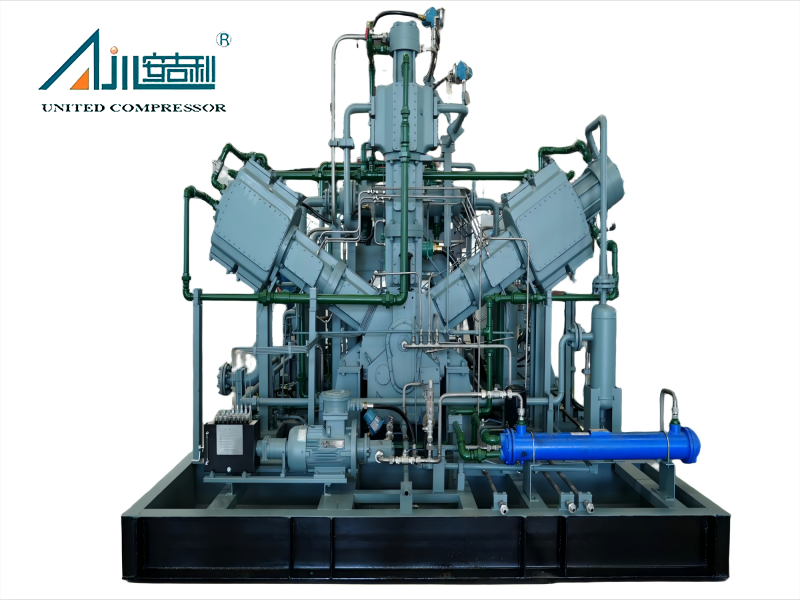

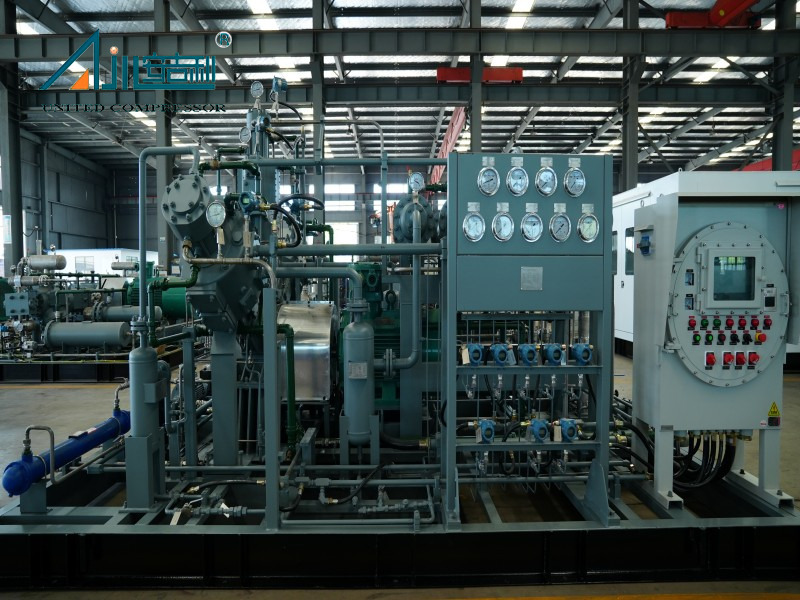

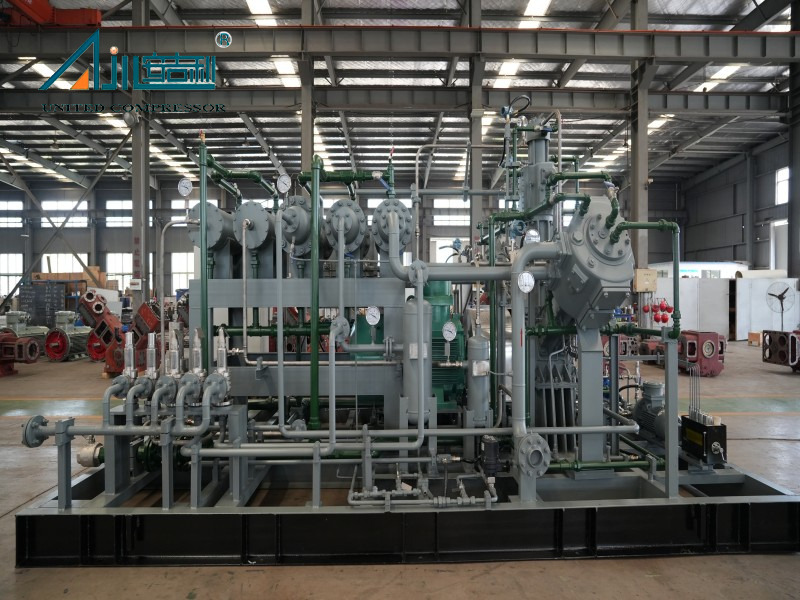

संपूर्ण मशीन विवरण
 |  |
इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव (mpa.g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | DW-1.6/(8) 12) -120 | हाइड्रोजन | 800 | 12 | 160 | पानी ठंडा हुआ | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5) 12) -12 | हाइड्रोजन | 600 | 1.2 | 90 | पानी ठंडा हुआ | 5000 × 3200 × 2100 | 8000 | |

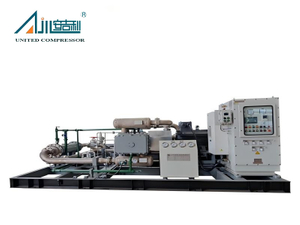

| 4 | DW-17.9/(4) 5) -6.5 | हाइड्रोजन | 1270 | 0.65 | 132 | पानी ठंडा हुआ | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | हाइड्रोजन | 515 | 1.6 | 90 | पानी ठंडा हुआ | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/～ 15） 23）-（21 ~  29） | हाइड्रोजन | 4500 | 2। 1 ～ 2.9 | 185 | पानी ठंडा हुआ | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15） 23）-~ 21 ~ 29） | हाइड्रोजन | 2642 ～ 4500 | 2। 1 ～ 2.9 | 55 | पानी ठंडा हुआ | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | हाइड्रोजन | 500 | 20 | 75 | पानी ठंडा हुआ | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0। 18/15-22 | हाइड्रोजन | 150 | 2.2 | 11 | पानी ठंडा हुआ | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6) 8) -20 | हाइड्रोजन | 300 | 2.0 | 22 | पानी ठंडा हुआ | 2500 × 1500 × 1750 | 2000 | |
| 12 | डब्ल्यू -3/0.1-150 | हाइड्रोजन | 212 | 15 | 55 | पानी ठंडा हुआ | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | हाइड्रोजन | 4200 | 4.0 | 355 | पानी ठंडा हुआ | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5） 1.7） -10 | हाइड्रोजन | 3300 | 1.0 | 315 | पानी ठंडा हुआ | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10) 15) -30 | हाइड्रोजन | 0 ~ 560 | 3.0 | 30 | मिश्रित शीतलन | 2200 × 1800 × 1600 | 1800 | |
| 16 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28） 31） -150 | हाइड्रोजन | 400 | 15 | 45 | मिश्रित शीतलन | 3800 × 3200 × 1950 | 4800 | |
| 18 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | हाइड्रोजन | 750 | 0.7 | 110 | मिश्रित शीतलन | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4） 5.7） -6.5 | हाइड्रोजन | 2000 | 0.65 | 55 | मिश्रित शीतलन | 3500 × 3000 × 2300 | 6000 | |
परियोजना का मामला
 |  |  |

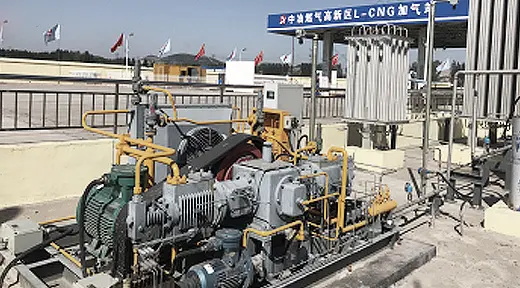

| आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। | Ningxia Zhongneng नई सामग्री इंजीनियरिंग |
यह कंप्रेसर व्यापक रूप से हाइड्रोजन बिजली उत्पादन (ईंधन सेल बिजली उत्पादन के लिए हाइड्रोजन को संपीड़ित करना), ऊर्जा भंडारण (ग्रिड स्थिरीकरण के लिए उच्च दबाव हाइड्रोजन भंडारण), हीटिंग सिस्टम (आवश्यक दबावों पर हाइड्रोजन वितरित करना), और ईंधन सेल वाहनों (ऑन-बोर्ड ईंधन कोशिकाओं के लिए संपीड़ित हाइड्रोजन की आपूर्ति) में उपयोग किया जाता है। यह अक्षय ऊर्जा परियोजनाओं और औद्योगिक हाइड्रोजन प्रसंस्करण लाइनों को भी परोसता है।
तेल-मुक्त स्नेहन सुनिश्चित करता है कि कोई कंप्रेसर तेल हाइड्रोजन माध्यम को दूषित नहीं करता है, जो ईंधन कोशिकाओं, अर्धचालक विनिर्माण और अन्य उच्च-शुद्धता अनुप्रयोगों में यह डिजाइन तेल पृथक्करण प्रणालियों की आवश्यकता को समाप्त करता है, परिचालन जटिलता और लागतों को कम करता है।99%+ हाइड्रोजन शुद्धता -एक सख्त आवश्यकता को बनाए रखने के लिए महत्वपूर्ण है।
हमारे हाइड्रोजन कंप्रेसर क्यों चुनें??
हाइड्रोजन सुरक्षा और सीलिंग प्रदर्शन के लिए डिज़ाइन किया गया
परियोजना आवश्यकताओं के आधार पर अनुकूलित इंजीनियरिंग
शिपमेंट से पहले सख्त फ़ैक्टरी परीक्षण
निर्यात संदर्भों के साथ अनुभवी निर्माता
हाँ। बेंगबु यूनाइटेड कंप्रेसर, डिज़ाइन से उत्पादन तक एंड-टू-एंड कस्टमाइज़ेशन प्रदान करता है, क्लाइंट की आवश्यकताओं जैसे कि फ्लो रेट (संबंधित मॉडल के लिए 4500nm sto/h तक) , दबाव (0.65mpa से 20MPA से 20MPA से लेकर) , ऑपरेटिंग तापमान और पर्यावरणीय परिस्थितियों के आधार पर। विकल्पों में अद्वितीय परियोजना की जरूरतों को पूरा करने के लिए विभिन्न शीतलन विधियाँ, संरचनात्मक रूप और पैकेजिंग (धातु केबिन, साउंडप्रूफ केबिन) शामिल हैं।
