गैस रचना (mol%): हाइड्रोजन गैस
प्रवाह दर: 980nm3/h
इनलेट दबाव: 0.15 ~ 0.25mpa। जी;
इनलेट तापमान: 25 ℃
निकास दबाव: 3.3MPA। जी;
मुख्य मोटर शक्ति: 132kW
मशीन के समग्र आयाम: ~ 5500 × 3200 × 2400 मिमी
पूरी मशीन का वजन: ~ 9t
| मात्रा: | |
|---|---|
DW -6.8 (1.5-2.5) -33 हाइड्रोजन कंप्रेसर , बेंगबु यूनाइटेड कंप्रेसर (एक प्रमुख चीन-आधारित कंप्रेसर निर्माता) द्वारा निर्मित, हाइड्रोजन संपीड़न अनुप्रयोगों के लिए एक उच्च-प्रदर्शन समाधान है। उन्नत इंजीनियरिंग के साथ डिज़ाइन किया गया, यह कंप्रेसर विश्वसनीयता, दक्षता और अनुकूलनशीलता में खड़ा है, जिससे यह विविध हाइड्रोजन ऊर्जा परिदृश्यों के लिए आदर्श है।
प्रमुख तकनीकी विनिर्देशों में शामिल हैं: एक हाइड्रोजन (100 mol%) माध्यम, 980NM,/H प्रसंस्करण क्षमता , 0.15 ~ 0.25mpa.g इनलेट दबाव , और 3.3mpa.g डिस्चार्ज दबाव । के इनलेट तापमान पर संचालित 25 ℃ , यह 132kW मुख्य मोटर द्वारा संचालित होता है, जिसमें लगभग 5500 × 3200 × 2400 मिमी के समग्र आयाम और 9T का कुल वजन होता है.
यह कंप्रेसर हाइड्रोजन बिजली उत्पादन (ईंधन सेल सिस्टम), ऊर्जा भंडारण (सिलेंडर या भूमिगत टैंक में उच्च दबाव हाइड्रोजन भंडारण), हीटिंग सिस्टम और हाइड्रोजन ईंधन सेल वाहनों में महत्वपूर्ण उपयोग पाता है-जहां यह ईंधन कोशिकाओं द्वारा आवश्यक दबाव के लिए हाइड्रोजन को संपीड़ित करता है, वाहन संचालन के लिए एक मुख्य घटक के रूप में कार्य करता है। इसकी हल्की डिजाइन और कुशल संपीड़न तकनीक मोबाइल और औद्योगिक अनुप्रयोगों के लिए अपनी उपयुक्तता को और बढ़ाती है।
DW -6.8 (1.5-2.5) -33 हाइड्रोजन कंप्रेसर असाधारण दक्षता प्रदान करता है, न्यूनतम ऊर्जा हानि के साथ इष्टतम हाइड्रोजन संपीड़न सुनिश्चित करता है। इसका उच्च स्वचालन स्तर मैनुअल हस्तक्षेप को कम करता है, जबकि मजबूत निर्माण निरंतर संचालन में भी मजबूत विश्वसनीयता की गारंटी देता है। यह प्रदर्शन इसे उच्च-मांग हाइड्रोजन ऊर्जा परियोजनाओं के लिए एक शीर्ष विकल्प बनाता है।
कम कमजोर भागों के साथ इंजीनियर, कंप्रेसर डाउनटाइम और मरम्मत लागत को कम करता है। यह कम कंपन और शोर के साथ काम करता है, जिससे एक सुरक्षित और अधिक आरामदायक काम का माहौल होता है। उपयोगकर्ता के अनुकूल डिजाइन दैनिक संचालन और रखरखाव को सरल बनाता है, जिससे यह बुनियादी प्रशिक्षण के साथ तकनीकी टीमों के लिए सुलभ हो जाता है।
कंप्रेसर के सभी मुख्य और सहायक उपकरण एक स्किड-माउंटेड सिस्टम में एकीकृत होते हैं, जो स्थिर और विश्वसनीय संचालन सुनिश्चित करता है। यह स्किड-माउंटेड डिज़ाइन ट्रांसपोर्टेशन और ऑन-साइट इंस्टॉलेशन को सुव्यवस्थित करता है, सेटअप समय और लॉजिस्टिक चुनौतियों को कम करता है-तंग समय के साथ परियोजनाओं के लिए आदर्श।
चार मालिकाना प्रौद्योगिकियों द्वारा समर्थित, कंप्रेसर कड़े गुणवत्ता मानकों को पूरा करता है। प्रमुख पेटेंट में शामिल हैं:
· पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव (ZL 2017 2 1907021.7)
· पिस्टन रिंग सपोर्ट डिवाइस (ZL 2018 2 0294776.2)
· सममित संतुलित कंप्रेसर रेंज पिस्टन (ZL 2017 2 190177.0)
· इंटीग्रेटेड लॉन्ग-शॉर्ट डबल कम्पार्टमेंट (ZL 2018 2 0294762.0)
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |

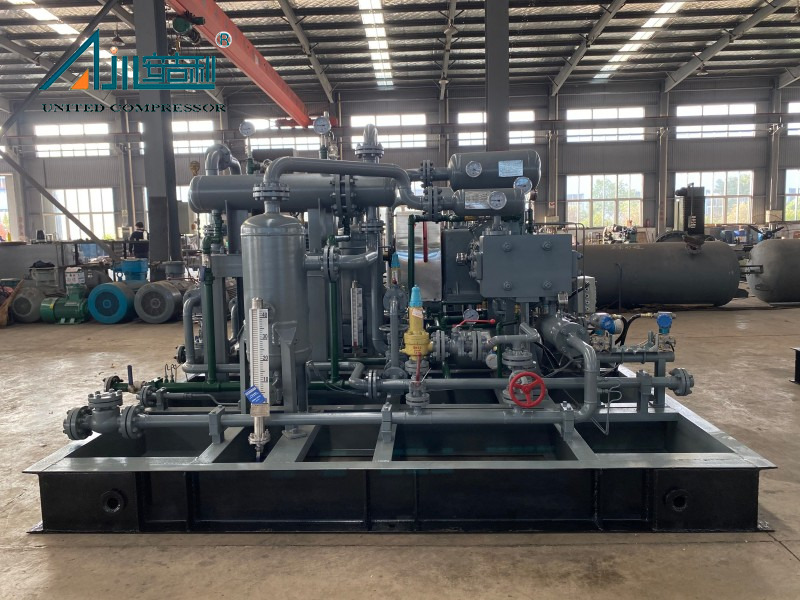

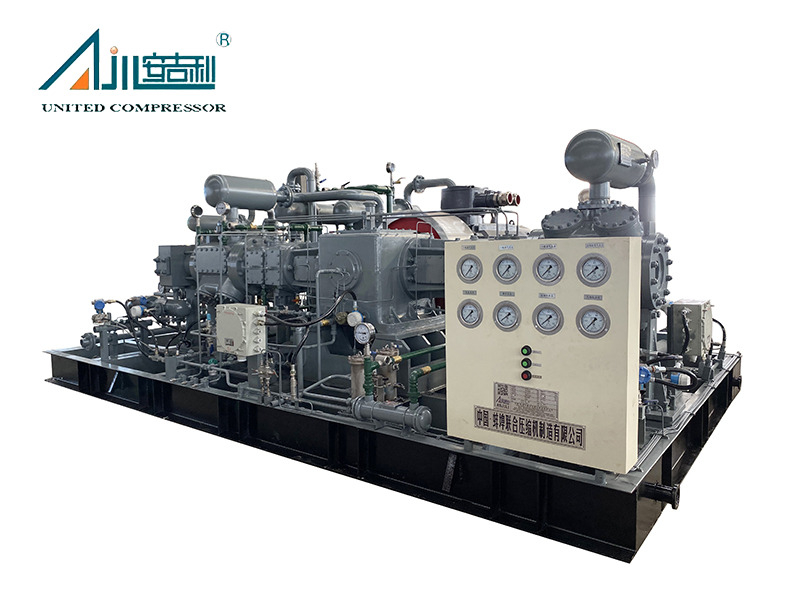

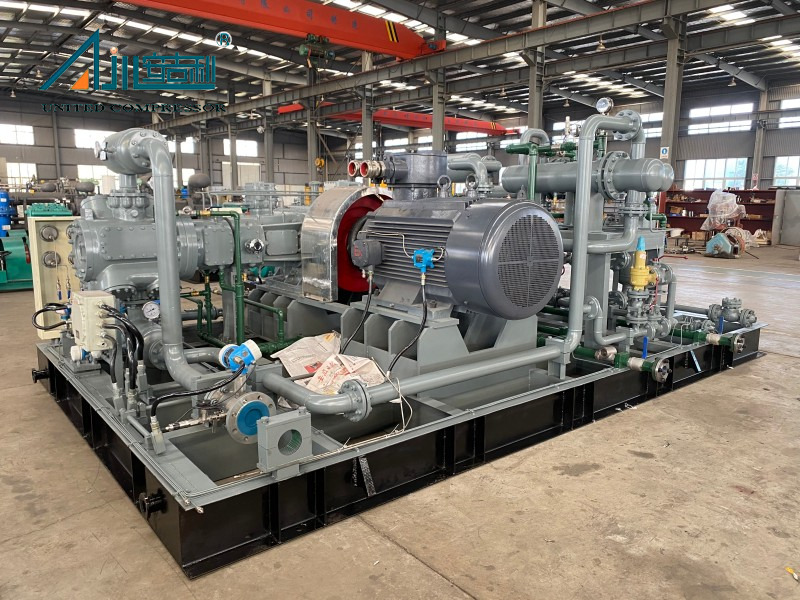

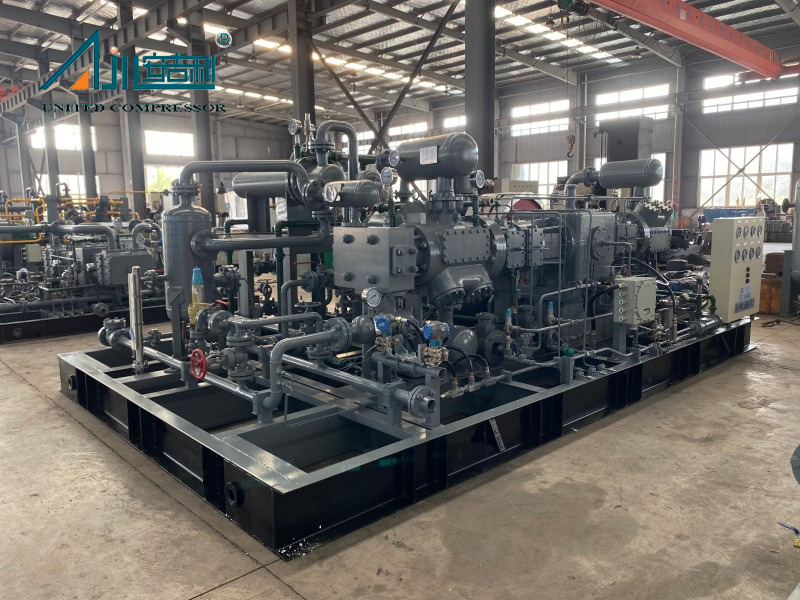

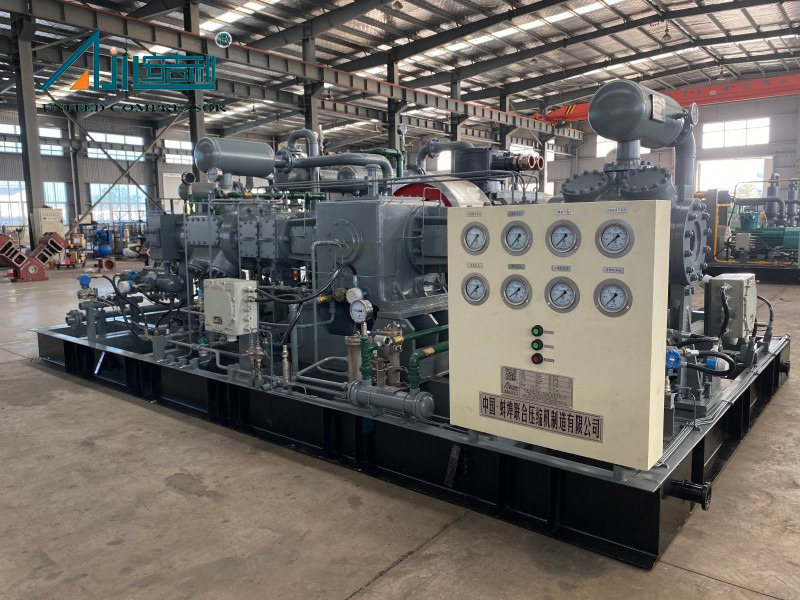

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव (mpa.g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | DW-1.6/(8) 12) -120 | हाइड्रोजन | 800 | 12 | 160 | पानी ठंडा हुआ | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5) 12) -12 | हाइड्रोजन | 600 | 1.2 | 90 | पानी ठंडा हुआ | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4) 5) -6.5 | हाइड्रोजन | 1270 | 0.65 | 132 | पानी ठंडा हुआ | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | हाइड्रोजन | 515 | 1.6 | 90 | पानी ठंडा हुआ | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/～ 15） 23）-（21 ~  29） | हाइड्रोजन | 4500 | 2। 1 ～ 2.9 | 185 | पानी ठंडा हुआ | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15） 23）-~ 21 ~ 29） | हाइड्रोजन | 2642 ～ 4500 | 2। 1 ～ 2.9 | 55 | पानी ठंडा हुआ | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | हाइड्रोजन | 500 | 20 | 75 | पानी ठंडा हुआ | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0। 18/15-22 | हाइड्रोजन | 150 | 2.2 | 11 | पानी ठंडा हुआ | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6) 8) -20 | हाइड्रोजन | 300 | 2.0 | 22 | पानी ठंडा हुआ | 2500 × 1500 × 1750 | 2000 | |
| 12 | डब्ल्यू -3/0.1-150 | हाइड्रोजन | 212 | 15 | 55 | पानी ठंडा हुआ | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | हाइड्रोजन | 4200 | 4.0 | 355 | पानी ठंडा हुआ | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5） 1.7） -10 | हाइड्रोजन | 3300 | 1.0 | 315 | पानी ठंडा हुआ | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10) 15) -30 | हाइड्रोजन | 0 ~ 560 | 3.0 | 30 | मिश्रित शीतलन | 2200 × 1800 × 1600 | 1800 | |
| 16 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28） 31） -150 | हाइड्रोजन | 400 | 15 | 45 | मिश्रित शीतलन | 3800 × 3200 × 1950 | 4800 | |
| 18 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | हाइड्रोजन | 750 | 0.7 | 110 | मिश्रित शीतलन | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4） 5.7） -6.5 | हाइड्रोजन | 2000 | 0.65 | 55 | मिश्रित शीतलन | 3500 × 3000 × 2300 | 6000 | |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। | Shanxi Yan'an 60000 M3 प्रोजेक्ट के लिए बीजिंग Hongke Qingneng Technology Co., Ltd. संबद्ध गैस कंप्रेसर |
कंप्रेसर एक डी-टाइप (सममित संतुलन) संरचना को अपनाता है, जिसमें पानी कूलिंग, तेल-मुक्त स्नेहन, और 2 पंक्तियों और 3 चरणों के संपीड़न के साथ एक पारस्परिक पिस्टन डिजाइन होता है। इसे आसान एकीकरण के लिए एक मॉड्यूलर इकाई के रूप में आपूर्ति की जाती है। क्रैंककेस (ग्रे कास्ट आयरन) और सिलेंडर (ग्रे कास्ट आयरन/जाली स्टील) जैसे महत्वपूर्ण घटक हाइड्रोजन के तेल संदूषण को रोकने के लिए इंजीनियर हैं, जो मध्यम शुद्धता सुनिश्चित करते हैं।
हाँ। बेंगबु यूनाइटेड कंप्रेसर प्रवाह दर, शुद्धता, दबाव, परिचालन वातावरण और इच्छित उपयोग सहित ग्राहकों की आवश्यकताओं के आधार पर सिलवाया समाधान प्रदान करता है। अनुकूलन योग्य विकल्प संरचनात्मक रूपों को कवर करते हैं (d/m/s/w/v/z- प्रकार), कूलिंग के तरीके (पानी/हवा/मिश्रित कूलिंग), स्थापना प्रकार (फिक्स्ड/मोबाइल/स्किड-माउंटेड/केबिन-प्रकार), और ड्राइव मोड (मोटर/डीजल इंजन)।
DW -6.8 (1.5-2.5) -33 हाइड्रोजन कंप्रेसर उच्च दबाव वाले संचालन के दौरान कुशल गर्मी अपव्यय को सुनिश्चित करते हुए, मानक के रूप में पानी को ठंडा करने का उपयोग करता है। विशेष वातावरण के लिए, मिश्रित शीतलन (पानी + हवा) को अद्वितीय तापमान नियंत्रण आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
