VF -1.4 (5-7) -250 CNG कंप्रेसर , बेंगबु यूनाइटेड कंप्रेसर द्वारा निर्मित, एक उच्च-प्रदर्शन समाधान है जो कुशल प्राकृतिक गैस संपीड़न और परिवहन के लिए डिज़ाइन किया गया है। में एक प्रमुख उत्पाद के रूप में CNG कंप्रेसर लाइनअप , यह पाइपलाइन नेटवर्क में प्राकृतिक गैस को बढ़ावा देने और व्यक्त करने में उत्कृष्टता प्राप्त करता है, जबकि विविध औद्योगिक जरूरतों के लिए भी।
500nmic/h की प्रसंस्करण क्षमता के साथ , यह कंप्रेसर 0.5-0.7mpa.g के इनलेट दबाव में संचालित होता है और 110kW मुख्य मोटर द्वारा संचालित 25mpa.g का निकास दबाव प्रदान करता है । इसका कॉम्पैक्ट डिज़ाइन - लगभग 5500 × 2200 × 2000 मिमी और विभिन्न वातावरणों में स्थापना में लगभग 7T -ensures लचीलेपन का वजन।
पाइपलाइन अनुप्रयोगों से परे, VF-1.4 (5-7) -250 CNG कंप्रेसर विस्तारित उपयोगों का समर्थन करता है जैसे कि दवा और शराब बनाने वाले उद्योगों में सरगर्मी, रासायनिक क्षेत्रों में गैस परिवहन पर दबाव, खाद्य उत्पादन में बोतल उड़ाने मोल्डिंग, और मशीनरी निर्माण में भाग धूल हटाने। इसका मॉड्यूलर डिजाइन और उन्नत इंजीनियरिंग इसे मानक और कस्टम आवश्यकताओं दोनों के लिए एक विश्वसनीय विकल्प बनाते हैं।
दक्षता के लिए इंजीनियर, VF-1.4 (5-7) -250 CNG कंप्रेसर उच्च परिचालन दक्षता, मजबूत विश्वसनीयता और स्वचालन की एक उच्च डिग्री-निरंतर औद्योगिक संचालन के लिए महत्वपूर्ण है। इसकी डी-टाइप (सममित संतुलन) संरचना, पानी-कूल्ड सिस्टम, तेल-मुक्त स्नेहन, और पारस्परिक पिस्टन डिजाइन (2 पंक्तियों, 3-चरण संपीड़न) की मांग की शर्तों के तहत भी स्थिर प्रदर्शन सुनिश्चित करते हैं।
कंप्रेसर के घटकों को सटीक-इंजीनियर किया जाता है, जिसमें क्रैंककेस (ग्रे कास्ट आयरन) और सिलेंडर (ग्रे कास्ट आयरन/जाली स्टील) जैसे प्रमुख भागों के साथ भारी उपयोग का सामना करना पड़ता है। विस्तार से यह ध्यान डाउनटाइम को कम करता है और उत्पादकता को अधिकतम करता है।
मन में प्रयोज्य के साथ डिज़ाइन किया गया, VF-1.4 (5-7) -250 CNG कंप्रेसर कम कमजोर भागों की सुविधा देता है, जिससे लगातार मरम्मत की आवश्यकता कम होती है। इसका कम कंपन और शोर का स्तर एक सुरक्षित, अधिक आरामदायक कामकाजी वातावरण बनाता है।
रखरखाव को महत्वपूर्ण घटकों के लिए सहज ज्ञान युक्त पहुंच से सरल बनाया जाता है: क्रैंककेस में तेल स्तर के अवलोकन, तेल इंजेक्शन और तापमान माप के लिए बंदरगाह शामिल हैं, जबकि एक मैनुअल बॉल वाल्व आसान तेल जल निकासी की सुविधा देता है। डबल-मिडिल-बॉडी संरचना तेल को गैस माध्यम को दूषित करने से रोकती है, स्वच्छ संचालन सुनिश्चित करती है और समय के साथ रखरखाव की लागत को कम करती है।
कंप्रेसर के मुख्य और सहायक उपकरणों को एक स्किड पर एकीकृत किया जाता है, जिससे चिकनी परिवहन और परेशानी मुक्त स्थापना हो जाती है। यह स्लेज - माउंटेड डिज़ाइन निश्चित और मोबाइल दोनों अनुप्रयोगों के लिए आदर्श है, जो आसानी से साइट पर स्थितियों के अनुकूल है।
अद्वितीय आवश्यकताओं के लिए, अनुकूलन विकल्प उपलब्ध हैं, जिनमें शामिल हैं:
· संरचनात्मक रूप (डी-टाइप, एम-टाइप, एस-टाइप, डब्ल्यू-टाइप, वी-टाइप, जेड-टाइप)
· कूलिंग के तरीके (वॉटर-कूल्ड, एयर-कूल्ड, मिश्रित कूलिंग)
· स्थापना प्रकार (फिक्स्ड, मोबाइल, स्किड-माउंटेड, केबिन-प्रकार)
· ड्राइव मोड (मोटर-चालित, डीजल इंजन-चालित)
उन्नत प्रौद्योगिकी द्वारा समर्थित, VF-1.4 (5-7) -250 CNG कंप्रेसर कई पेटेंट रखता है, जिसमें शामिल हैं:
· पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव (ZL 2017 2 1907021.7)
· पिस्टन रिंग सपोर्ट डिवाइस (ZL 2018 2 0294776.2)
सममित संतुलित कंप्रेशर्स के लिए रेंज पिस्टन (ZL 2017 2 190177.0)
· इंटीग्रेटेड लॉन्ग-शॉर्ट डबल कम्पार्टमेंट (ZL 2018 2 0294762.0)
आवेदन क्षेत्र
मुख्य रूप से प्राकृतिक गैस को बढ़ावा देने और परिवहन के लिए उपयोग किया जाता है जो पाइपलाइन नेटवर्क में बहती है, इसका उपयोग फार्मास्युटिकल और ब्रूइंग उद्योगों में सरगर्मी के लिए भी किया जा सकता है, रासायनिक उद्योग में गैसों के दबाव वाले परिवहन, खाद्य उद्योग में बोतलों को उड़ाने और मशीन विनिर्माण उद्योग में भागों की धूल हटाने।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |

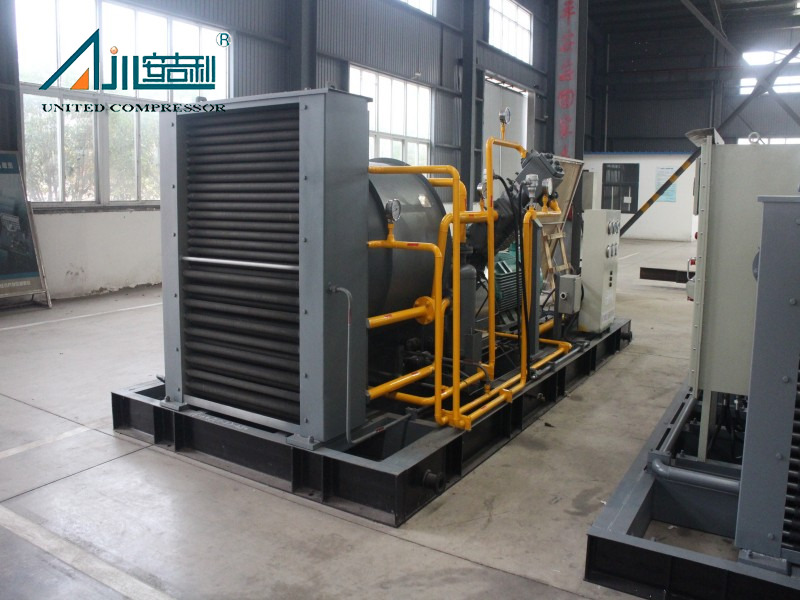

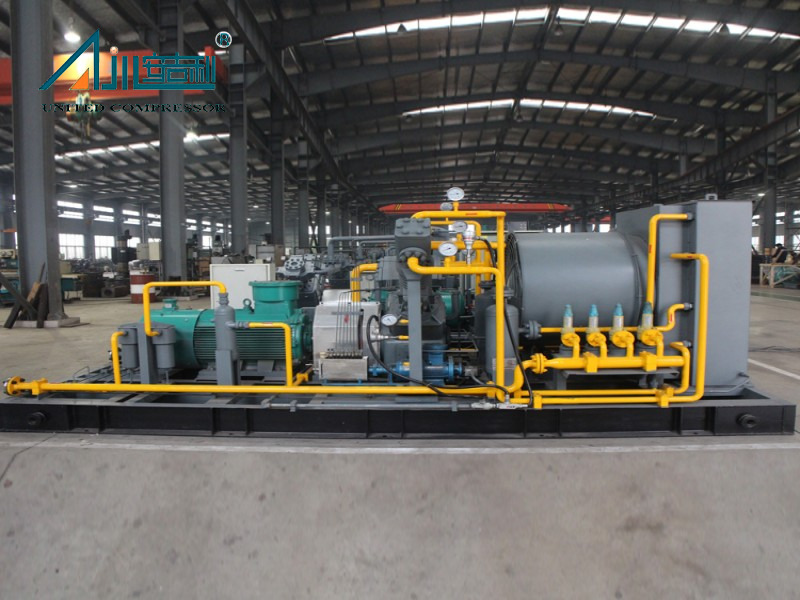

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव MPa （g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) |
| 1 | VF） D） -0.32/(30-200) -250 | प्राकृतिक गैस | 1500 | 25 | 75 | हवा का | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0.26/(30-200) -250 | प्राकृतिक गैस | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ZFD-0। 1/(30-200) -250 | प्राकृतिक गैस | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | DFD-3 [0.28]/(2-4) [25-200] -250 | प्राकृतिक गैस | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | एमएफ -4/(7-11) -250 | प्राकृतिक गैस | 1900-2880 | ~ | 355 | एयर-कूल्ड या वॉटर-कूल्ड | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | प्राकृतिक गैस | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | एमएफ -3.2/(8-16) -250 | प्राकृतिक गैस | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | MF-2.5/(14-25) -250 | प्राकृतिक गैस | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | DF-1.55/(15-25) -250 | प्राकृतिक गैस | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | DF-1.45/(20-35) -250 | प्राकृतिक गैस | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | एमएफ -2/(20-30) -250 | प्राकृतिक गैस | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | MF-1.8/(25-40) -250 | प्राकृतिक गैस | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | MF-1.35/(30-45) -250 | प्राकृतिक गैस | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | DF-1.3/(8-16) -250 | प्राकृतिक गैस | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | MF-1.5/(40-60) -250 | प्राकृतिक गैस | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | MF-1.3/(50-85) -250 | प्राकृतिक गैस | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 | |
| 17 | डब्ल्यू -5.6/0.5-250 | प्राकृतिक गैस | 500 | 25 | 160 | पानी ठंडा हुआ | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1.5-2) -250 | प्राकृतिक गैस | 700-840 | 25 | 185 | हवा का | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1.5-3) -250 | प्राकृतिक गैस | 540-860 | 25 | 160 | पानी ठंडा हुआ | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | प्राकृतिक गैस | 690-1150 | 25 | 185 | एयर-कूल्ड या वॉटर-कूल्ड | 6000*3200*3400 | 16 |
| 21 | एमएफ -5/(2-4) -250 | प्राकृतिक गैस | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 | |
| 22 | MF-7.2/(3-4) -250 | प्राकृतिक गैस | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 | |
| 23 | DF-2.86/(2-6) -250 | प्राकृतिक गैस | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 | |
| 24 | MF-4/(5-8) -250 | प्राकृतिक गैस | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 | |
| 25 | DF-1.95/(6-12) -250 | प्राकृतिक गैस | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 | |
| 26 | DF-1.6/(8-16) -250 | प्राकृतिक गैस | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 | |
| 27 | DF-0.58/(15-25) -250 | प्राकृतिक गैस | 550-900 | 25 | 90 | हवा का | 6000*3200*3400 | 16 |
परियोजना का मामला
 |  |  |
| आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। | Ningxia Zhongneng नई सामग्री इंजीनियरिंग |
यह मुख्य रूप से पाइपलाइन नेटवर्क में प्राकृतिक गैस को बढ़ावा देने और परिवहन के लिए उपयोग किया जाता है। यह फार्मास्युटिकल और ब्रूइंग इंडस्ट्रीज (सरगर्मी), रासायनिक क्षेत्रों (दबाव वाले गैस परिवहन), खाद्य उत्पादन (बोतल ब्लो मोल्डिंग), और मशीनरी विनिर्माण (भाग धूल हटाने) पर भी काम करता है।
· मध्यम: प्राकृतिक गैस
· प्रसंस्करण क्षमता: 500nmic/h
· इनलेट दबाव: 0.5-0.7mpa.g.g
· निकास दबाव: 25mpa.g
· मुख्य मोटर पावर: 110kW
· समग्र आयाम: ~ 5500 × 2200 × 2000 मिमी
· वजन: ~ 7t
हाँ। हम प्रवाह दर, शुद्धता, दबाव, उपयोग वातावरण और अन्य ग्राहक आवश्यकताओं के आधार पर अनुरूप समाधान प्रदान करते हैं - डिजाइन से उत्पादन तक। विकल्पों में संरचनात्मक रूप, शीतलन के तरीके और स्थापना प्रकार शामिल हैं।
हां, यह प्रमुख घटकों के लिए कई चीनी पेटेंट रखता है, उद्योग मानकों और विश्वसनीय प्रदर्शन के अनुपालन को सुनिश्चित करता है।
