गैस रचना (mol%): हाइड्रोजन गैस 99 %%, फैटी एसिड के ट्रेस मात्रा के साथ
प्रवाह दर: 65.3nm g/min
इनलेट दबाव: 2.3 एमपीए। जी;
इनलेट तापमान: 70 ℃
निकास दबाव: 2.8MPA। जी;
मुख्य मोटर शक्ति: 75 किवॉ
मशीन के समग्र आयाम: ~ 3200 × 3000 × 1850 मिमी
पूरी मशीन का वजन: ~ 5.8t
DW-3.4 23-28
| मात्रा: | |
|---|---|
बेंगबु यूनाइटेड कंप्रेसर (एक प्रमुख चीन-आधारित निर्माता) द्वारा निर्मित DW -3.4 / 23-28 हाइड्रोजन कंप्रेसर , हाइड्रोजन प्रसंस्करण, भंडारण और उपयोग की मांग की जरूरतों को पूरा करने के लिए इंजीनियर है। डी-टाइप (सममित संतुलित), पानी-कूल्ड, तेल-मुक्त स्नेहित पारस्परिक पिस्टन कंप्रेसर के रूप में डिज़ाइन किया गया, इसमें 2-पंक्ति, 3-चरण संपीड़न और मॉड्यूलर आपूर्ति की सुविधा है, जो विभिन्न औद्योगिक सेटअपों में सहज एकीकरण सुनिश्चित करती है।
यह उच्च-प्रदर्शन कंप्रेसर ट्रेस फैटी एसिड के साथ 99% हाइड्रोजन की एक मध्यम संरचना को संभालता है , जिससे यह शुद्ध हाइड्रोजन अनुप्रयोगों के लिए आदर्श है। प्रमुख परिचालन मापदंडों में 65.3nm g/min इनलेट दबाव 2.3mpa.g , इनलेट तापमान 70 ℃ का एक , प्रसंस्करण क्षमता शामिल है , और 2.8mpa.g का डिस्चार्ज दबाव , 75kW मुख्य मोटर द्वारा संचालित है । लगभग के समग्र आयामों के साथ 3200 × 3000 × 1850 मिमी और ~ 5.8T के वजन , यह प्रबंधनीय स्थापना आवश्यकताओं के साथ मजबूत प्रदर्शन को संतुलित करता है।
व्यापक रूप से हाइड्रोजन बिजली उत्पादन, ऊर्जा भंडारण, हीटिंग सिस्टम और ईंधन सेल वाहनों में लागू किया जाता है, यह कंप्रेसर ईंधन सेल संचालन के लिए उच्च दबावों के लिए हाइड्रोजन को संपीड़ित करने में महत्वपूर्ण भूमिका निभाता है, इसे उच्च दबाव सिलेंडर या भूमिगत टैंक में संग्रहीत करता है, और हीटिंग सिस्टम में कुशल हाइड्रोजन वितरण को सक्षम करता है। इसकी अनुकूलन क्षमता भी कस्टम परिदृश्यों तक फैली हुई है, जो अक्षय ऊर्जा से परिवहन तक उद्योगों का समर्थन करती हैं।
DW -3.4 / 23-28 हाइड्रोजन कंप्रेसर उच्च स्वचालन स्तर और असाधारण विश्वसनीयता का दावा करता है , निरंतर संचालन में डाउनटाइम को कम करता है। इसका तेल-मुक्त स्नेहन डिज़ाइन यह सुनिश्चित करता है कि संपीड़ित हाइड्रोजन अनियंत्रित रहता है, उच्च शुद्धता की आवश्यकता वाले अनुप्रयोगों के लिए एक महत्वपूर्ण विशेषता, जैसे कि ईंधन कोशिकाएं। ग्रे कच्चा लोहा से तैयार की गई क्रैंककेस, स्नेहक भंडारण और कई कार्यात्मक बंदरगाहों (तेल नाली, तापमान माप) को एकीकृत करता है, परिचालन स्थिरता को बढ़ाता है।
कम कमजोर भागों से लैस, कंप्रेसर रखरखाव की आवृत्ति और लागत को कम करता है। इसका कम कंपन और शोर का स्तर एक सुरक्षित, अधिक आरामदायक कामकाजी वातावरण बनाता है। मुख्य और सहायक घटकों को एक एसकेआईडी पर रखा जाता है, परिवहन को सरल बना दिया जाता है और साइट पर स्थापना-तंग समय या दूरस्थ स्थानों वाली परियोजनाओं के लिए एक लाभ।
एक डबल इंटरमीडिएट बॉडी स्ट्रक्चर की विशेषता, कंप्रेसर तेल को क्रैंककेस से सिलेंडर तक माइग्रेट करने से रोकता है, मध्यम शुद्धता की सुरक्षा करता है। ग्रे कास्ट आयरन या जाली स्टील से बने सिलेंडर और सिलेंडर हेड, कुशल गैस प्रवाह के लिए अक्षीय वाल्व व्यवस्था को अपनाते हैं। यह डिज़ाइन, जैसे पेटेंट के साथ संयुक्त पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव (ZL 2017 2 1907021.7) और एकीकृत लॉन्ग-शॉर्ट डबल कम्पार्टमेंट (ZL 2018 2 0294762.0) , अपने अभिनव इंजीनियरिंग को रेखांकित करता है।
मानक विनिर्देशों से परे, कंप्रेसर प्रवाह दर, शुद्धता, दबाव, परिचालन वातावरण और विशिष्ट उपयोग के मामलों सहित ग्राहक की जरूरतों के आधार पर अनुरूप समाधान प्रदान करता है। यह विभिन्न संरचनात्मक रूपों (डी-टाइप, एम-टाइप, एस-टाइप, आदि), कूलिंग के तरीके (वॉटर-कूल्ड, एयर-कूल्ड, मिश्रित कूलिंग), और इंस्टॉलेशन प्रकार (फिक्स्ड, मोबाइल, स्किड-माउंटेड, केबिन-प्रकार) का समर्थन करता है, जो विविध औद्योगिक आवश्यकताओं के साथ संगतता सुनिश्चित करता है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |

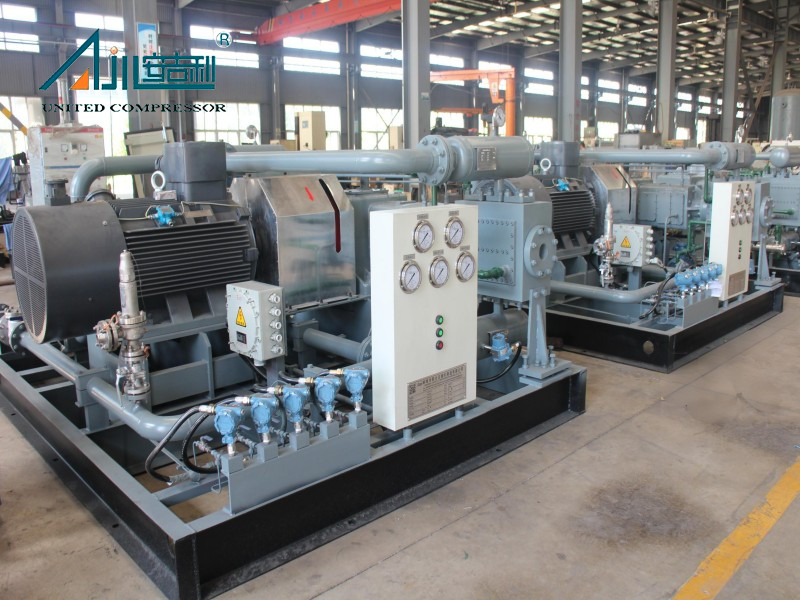

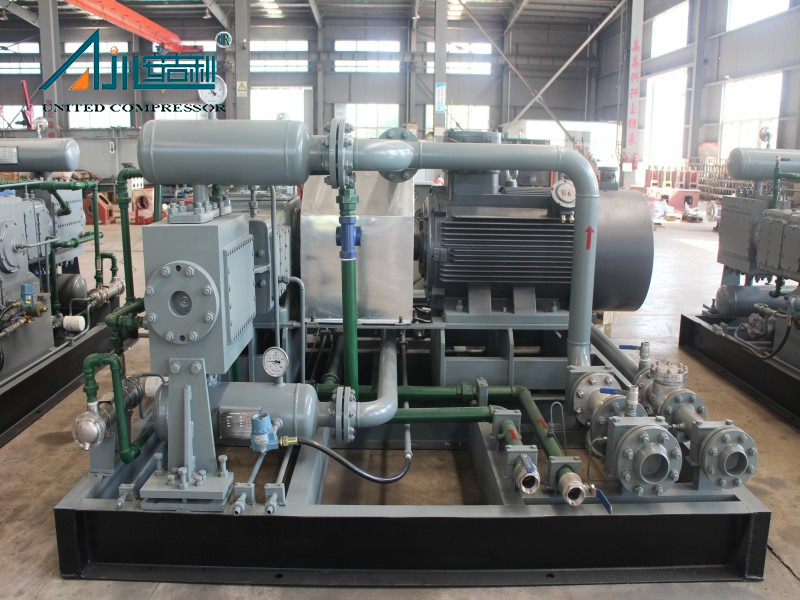

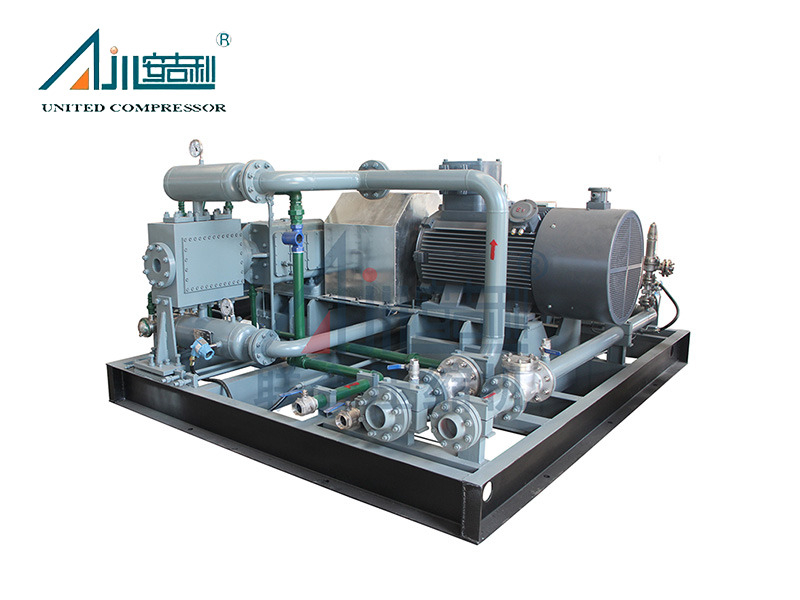

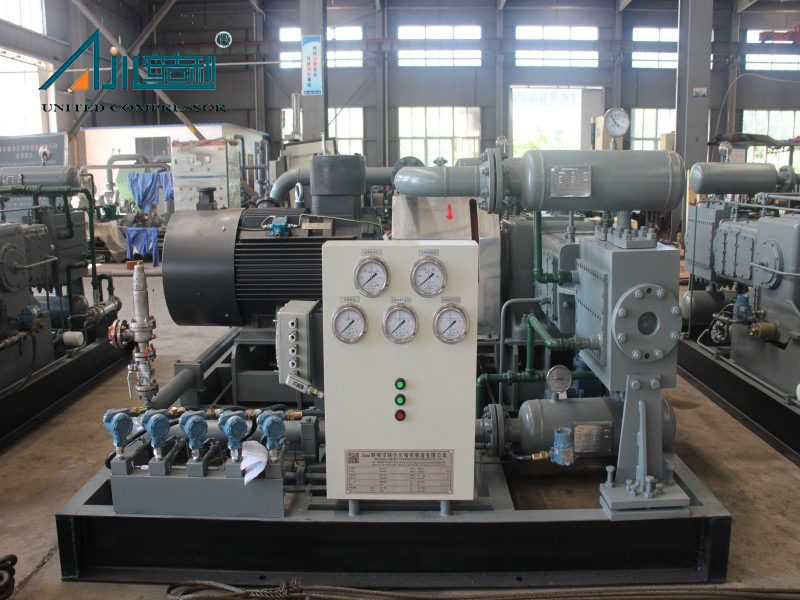

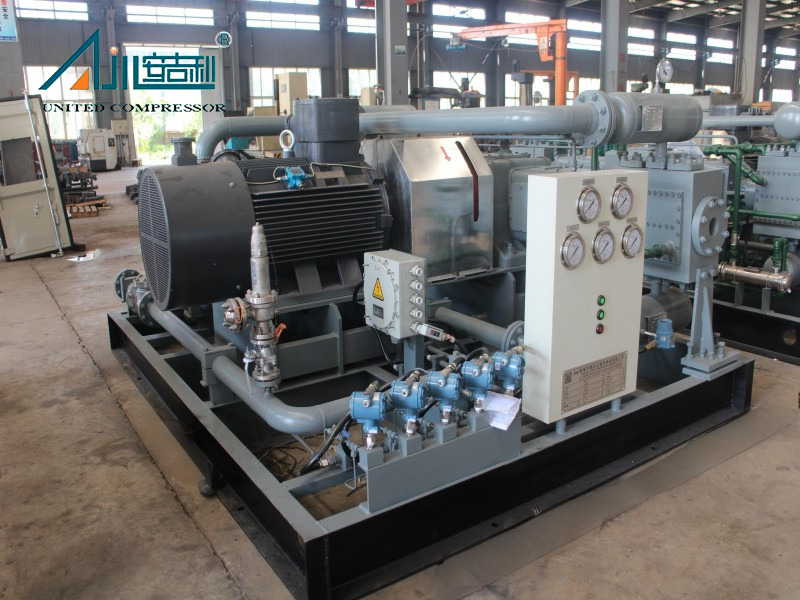

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव (mpa.g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | DW-1.6/(8) 12) -120 | हाइड्रोजन | 800 | 12 | 160 | पानी ठंडा हुआ | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5) 12) -12 | हाइड्रोजन | 600 | 1.2 | 90 | पानी ठंडा हुआ | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4) 5) -6.5 | हाइड्रोजन | 1270 | 0.65 | 132 | पानी ठंडा हुआ | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | हाइड्रोजन | 515 | 1.6 | 90 | पानी ठंडा हुआ | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/～ 15） 23）-（21 ~  29） | हाइड्रोजन | 4500 | 2। 1 ～ 2.9 | 185 | पानी ठंडा हुआ | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15） 23）-~ 21 ~ 29） | हाइड्रोजन | 2642 ～ 4500 | 2। 1 ～ 2.9 | 55 | पानी ठंडा हुआ | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | हाइड्रोजन | 500 | 20 | 75 | पानी ठंडा हुआ | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0। 18/15-22 | हाइड्रोजन | 150 | 2.2 | 11 | पानी ठंडा हुआ | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6) 8) -20 | हाइड्रोजन | 300 | 2.0 | 22 | पानी ठंडा हुआ | 2500 × 1500 × 1750 | 2000 | |
| 12 | डब्ल्यू -3/0.1-150 | हाइड्रोजन | 212 | 15 | 55 | पानी ठंडा हुआ | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | हाइड्रोजन | 4200 | 4.0 | 355 | पानी ठंडा हुआ | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5） 1.7） -10 | हाइड्रोजन | 3300 | 1.0 | 315 | पानी ठंडा हुआ | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10) 15) -30 | हाइड्रोजन | 0 ~ 560 | 3.0 | 30 | मिश्रित शीतलन | 2200 × 1800 × 1600 | 1800 | |
| 16 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28） 31） -150 | हाइड्रोजन | 400 | 15 | 45 | मिश्रित शीतलन | 3800 × 3200 × 1950 | 4800 | |
| 18 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | हाइड्रोजन | 750 | 0.7 | 110 | मिश्रित शीतलन | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4） 5.7） -6.5 | हाइड्रोजन | 2000 | 0.65 | 55 | मिश्रित शीतलन | 3500 × 3000 × 2300 | 6000 | |
परियोजना का मामला
 |  |  |
| आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड | चेंगडू शेनलियांग टेक्नोलॉजी कं, लिमिटेड के ज़ोझुआंग सीएनजी कंप्रेसर प्रोजेक्ट। | Ningxia Zhongneng नई सामग्री इंजीनियरिंग |
यह कंप्रेसर व्यापक रूप से हाइड्रोजन बिजली उत्पादन (ईंधन सेल बिजली उत्पादन के लिए हाइड्रोजन को संपीड़ित करना), ऊर्जा भंडारण (ग्रिड स्थिरीकरण के लिए उच्च दबाव हाइड्रोजन भंडारण), हीटिंग सिस्टम (आवश्यक दबावों पर हाइड्रोजन वितरित करना), और ईंधन सेल वाहनों (ऑन-बोर्ड ईंधन कोशिकाओं के लिए संपीड़ित हाइड्रोजन की आपूर्ति) में उपयोग किया जाता है। यह अक्षय ऊर्जा परियोजनाओं और औद्योगिक हाइड्रोजन प्रसंस्करण लाइनों को भी परोसता है।
तेल-मुक्त स्नेहन सुनिश्चित करता है कि कोई कंप्रेसर तेल हाइड्रोजन माध्यम को दूषित नहीं करता है, जो ईंधन कोशिकाओं, अर्धचालक विनिर्माण और अन्य उच्च-शुद्धता अनुप्रयोगों में यह डिजाइन तेल पृथक्करण प्रणालियों की आवश्यकता को समाप्त करता है, परिचालन जटिलता और लागतों को कम करता है।99%+ हाइड्रोजन शुद्धता -एक सख्त आवश्यकता को बनाए रखने के लिए महत्वपूर्ण है।
हाँ। बेंगबु यूनाइटेड कंप्रेसर, डिज़ाइन से उत्पादन तक एंड-टू-एंड कस्टमाइज़ेशन प्रदान करता है, क्लाइंट की आवश्यकताओं जैसे कि फ्लो रेट (संबंधित मॉडल के लिए 4500nm sto/h तक) , दबाव (0.65mpa से 20MPA से 20MPA से लेकर) , ऑपरेटिंग तापमान और पर्यावरणीय परिस्थितियों के आधार पर। विकल्पों में अद्वितीय परियोजना की जरूरतों को पूरा करने के लिए विभिन्न शीतलन विधियाँ, संरचनात्मक रूप और पैकेजिंग (धातु केबिन, साउंडप्रूफ केबिन) शामिल हैं।
