गैस रचना (mol%): हाइड्रोजन गैस
प्रवाह दर: 515nm3/h;
इनलेट दबाव: 0.003mpa। जी;
इनलेट तापमान: ≤ 40 ℃;
निकास दबाव: 1.6MPA। जी;
मुख्य मोटर शक्ति: 90KW
मशीन के समग्र आयाम: ~ 5000 × 3200 × 2100 मिमी
पूरी मशीन का वजन: ~ 8t
| मात्रा: | |
|---|---|
बेंगबु यूनाइटेड कंप्रेसर (एक प्रमुख चीन-आधारित कंप्रेसर निर्माता) द्वारा निर्मित DW -9.55 / 0.03-16 हाइड्रोजन कंप्रेसर , एक अत्याधुनिक पारस्परिक पिस्टन कंप्रेसर है जो विशेष रूप से हाइड्रोजन गैस हैंडलिंग के लिए डिज़ाइन किया गया है। विभिन्न औद्योगिक अनुप्रयोगों की मांगों को पूरा करने के लिए इंजीनियर, यह कंप्रेसर अपनी दक्षता, विश्वसनीयता और कस्टम आवश्यकताओं के अनुकूलता के लिए खड़ा है।
इसके मूल में, DW-9.55 / 0.03-16 हाइड्रोजन कंप्रेसर हाइड्रोजन गैस (100 mol% मध्यम संरचना) के साथ संचालित होता है और असाधारण प्रदर्शन मेट्रिक्स को वितरित करता है: 515nm¯ / h , इनलेट दबाव 0.003mpa.g का प्रवाह दर , 1.6mpa.g का निकास दबाव , और 90kW की एक मुख्य मोटर शक्ति । लगभग के समग्र आयामों के साथ इसका कॉम्पैक्ट डिज़ाइन, 5000 × 3200 × 2100 मिमी और ~ 8T के वजन विविध परिचालन वातावरण में आसान एकीकरण सुनिश्चित करता है।
हाइड्रोजन बिजली उत्पादन, ऊर्जा भंडारण, ईंधन सेल वाहन प्रणालियों और औद्योगिक हीटिंग के लिए आदर्श, यह कंप्रेसर भंडारण, परिवहन या प्रत्यक्ष उपयोग के लिए आवश्यक दबावों के लिए हाइड्रोजन को संपीड़ित करने में महत्वपूर्ण भूमिका निभाता है। मानक विनिर्देशों से परे, बेंगबु यूनाइटेड कंप्रेसर सिलवाया समाधान प्रदान करता है, विशिष्ट ग्राहक की जरूरतों जैसे कि प्रवाह दर, शुद्धता, दबाव और परिचालन स्थितियों को अनुकूलित करता है - डिजाइन से उत्पादन तक।
DW -9.55 / 0.03-16 हाइड्रोजन कंप्रेसर अधिकतम दक्षता के लिए बनाया गया है, जिसमें ऊर्जा की खपत और रखरखाव की जरूरतों को कम करने पर ध्यान केंद्रित किया गया है। इसका उन्नत डिजाइन कमजोर भागों को कम करता है, जिसके परिणामस्वरूप कम कंपन और शोर का स्तर होता है, जिससे इसे संचालित करना और बनाए रखना आसान हो जाता है। 90kW मुख्य मोटर ऊर्जा उपयोग का अनुकूलन करते हुए लगातार बिजली उत्पादन सुनिश्चित करता है, हाइड्रोजन-संबंधित उद्योगों के लिए स्थिरता लक्ष्यों के साथ संरेखित करता है।
यह स्वीकार करते हुए कि औद्योगिक आवश्यकताएं अलग-अलग हैं, DW-9.55 / 0.03-16 हाइड्रोजन कंप्रेसर व्यापक गैर-मानक अनुकूलन का समर्थन करता है। ग्राहक कई संरचनात्मक रूपों (डी-टाइप, एम-टाइप, एस-टाइप, डब्ल्यू-टाइप, वी-टाइप, वी-टाइप, जेड-टाइप), कूलिंग के तरीके (वॉटर-कूल्ड, एयर-कूल्ड, मिश्रित कूलिंग), और इंस्टॉलेशन प्रकार (फिक्स्ड, मोबाइल, स्किड-माउंटेड, केबिन-प्रकार) से चुन सकते हैं। ड्राइव मोड में मोटर या डीजल इंजन शामिल हैं, जो विविध परिचालन सेटअप के साथ संगतता सुनिश्चित करते हैं।
इस कंप्रेसर में एक एकल-परत व्यवस्था (क्रैंककेस सेंटर की ऊंचाई: 315 मिमी ) और क्षैतिज रूप से व्यवस्थित, एकल-अभिनय सिलेंडर के साथ एक डबल-स्टेज अंतर (पहले और चौथे चरण, दूसरे और तीसरे चरण) के साथ एक 2-पंक्ति पारस्परिक पिस्टन संरचना है। ऑयल स्क्रेपर्स, इंटरमीडिएट सील, और सिलेंडर प्रेशर पैकिंग जैसे प्रमुख घटक स्टेनलेस स्टील क्लैम्पिंग स्प्रिंग स्प्लिट रिंग्स का उपयोग करते हैं, स्थायित्व को बढ़ाते हैं और हाइड्रोजन रिसाव को रोकते हैं। दबाव पैकिंग बॉक्स सुरक्षा और पर्यावरण अनुपालन सुनिश्चित करने के लिए एक मुद्रास्फीति प्रणाली और रिसाव संग्रह पाइप (स्टेनलेस स्टील) से लैस है।
DW -9.55 / 0.03-16 हाइड्रोजन कंप्रेसर हाइड्रोजन बिजली उत्पादन, ऊर्जा भंडारण (उच्च दबाव टैंक भंडारण), ईंधन सेल वाहन ईंधन भरने और औद्योगिक हीटिंग सिस्टम में व्यापक रूप से लागू होता है। इनलेट तापमान को संभालने की इसकी क्षमता and 40 ℃ और 1.6mpa.g निकास दबाव वितरित करने के लिए यह छोटे पैमाने पर और बड़े पैमाने पर संचालन दोनों के लिए उपयुक्त बनाती है, ऑन-साइट हाइड्रोजन संपीड़न से लेकर लंबी दूरी के भंडारण समाधानों तक।
आवेदन क्षेत्र
हाइड्रोजन कंप्रेशर्स हाइड्रोजन बिजली उत्पादन, ऊर्जा भंडारण और हीटिंग में एक महत्वपूर्ण भूमिका निभाते हैं। उदाहरण के लिए, ईंधन सेल बिजली उत्पादन के लिए उच्च दबाव में हाइड्रोजन गैस को संपीड़ित करना, या इसे उच्च दबाव वाले गैस सिलेंडर या आपातकालीन उपयोग के लिए भूमिगत भंडारण टैंक में संग्रहीत करना। इसके अलावा, हाइड्रोजन हीटिंग सिस्टम भी उनकी उच्च दबाव वितरण क्षमता पर भरोसा करते हैं। हाइड्रोजन ईंधन सेल वाहन ईंधन सेल के आवश्यक दबाव के लिए भंडारण टैंक में हाइड्रोजन गैस को संपीड़ित करने के लिए एक हाइड्रोजन कंप्रेसर पर भरोसा करते हैं, जो वाहन संचालन का मुख्य घटक है। हल्के डिजाइन और कुशल संपीड़न प्रौद्योगिकी इस क्षेत्र का ध्यान केंद्रित है।
लाभ हाइलाइट करें
 |  |  |  |
| उच्च दक्षता, मजबूत विश्वसनीयता और स्वचालन की उच्च डिग्री है; | कम कमजोर भागों, कम कंपन, कम शोर और आसान संचालन और रखरखाव | कंप्रेसर के मुख्य और सहायक उपकरण सभी स्लेज पर स्थापित हैं, सुचारू रूप से और मज़बूती से चल रहे हैं। समग्र स्लेज इंस्टॉलेशन कंप्रेसर के परिवहन और स्थापना के लिए सुविधाजनक है | संपूर्ण मशीन घटकों को सावधानीपूर्वक डिज़ाइन किया गया है |
पेटेंट प्रमाण पत्र
 | एक पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव जेडएल 2017 2 1907021.7 | | एक पिस्टन रिंग सपोर्ट डिवाइस ZL 2018 2 0294776.2 | |
| सममित संतुलित कंप्रेशर्स के लिए एक रेंज पिस्टन ZL 2017 2 190177.0 | | एकीकृत लॉन्ग शॉर्ट डबल डिब्बे ZL 2018 2 0294762.0 |
संपूर्ण मशीन विवरण
कंप्रेसर डी-टाइप (सममित संतुलन प्रकार), पानी-कूल्ड, तेल-मुक्त स्नेहन, पारस्परिक पिस्टन प्रकार, 2-पंक्ति 3-चरण संपीड़न को अपनाता है, और पूरी इकाई को एक मॉड्यूलर तरीके से आपूर्ति की जाती है।
कंप्रेसर क्रैंककेस ग्रे कच्चा लोहा से बना है और इसमें क्रॉसहेड स्लाइड, बीयरिंग और असर सीटों को स्थापित करने के लिए अलग -अलग व्यास के चार छेद हैं। क्रैंककेस का निचला हिस्सा कंप्रेसर के लिए चिकनाई तेल को चिकनाई करने के लिए स्टोर कर सकता है; क्रैंककेस की ऊपरी सतह में ईंधन इनलेट (श्वास पोर्ट) कवर प्लेट स्थापित करने के लिए एक इंटरफ़ेस है; इसके अलावा, क्रैंककेस में तेल नाली बंदरगाह, तेल गेज अवलोकन बंदरगाह, सीट तेल इंजेक्शन पोर्ट, और स्थापना तेल तापमान माप पोर्ट जैसे स्पेयर इंटरफेस भी हैं। क्रैंककेस के तेल नाली बंदरगाह को डिब्बे के बाहर से जोड़ा गया है और क्रैंककेस से तेल निर्वहन के लिए एक मैनुअल बॉल वाल्व से लैस है।
कंप्रेसर का मध्य शरीर एक डबल मिडिल बॉडी स्ट्रक्चर है, यह सुनिश्चित करता है कि मध्य शरीर का स्थान एक स्ट्रोक से अधिक है, कंप्रेसर तेल को क्रैंककेस से सिलेंडर में प्रवेश करने से रोकता है, इस प्रकार यह सुनिश्चित करता है कि कंप्रेसर तेल माध्यम को दूषित नहीं करता है। कंप्रेसर सिलेंडर की सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और यह एक तेल-मुक्त स्नेहन डिजाइन को अपनाता है, जिसमें तेल स्नेहन की आवश्यकता नहीं होती है। सिलेंडर हेड सामग्री ग्रे कच्चा लोहा/जाली स्टील है, और हवा के वाल्व को सिलेंडर सिर पर अक्षीय रूप से व्यवस्थित किया जाता है।
 |  |

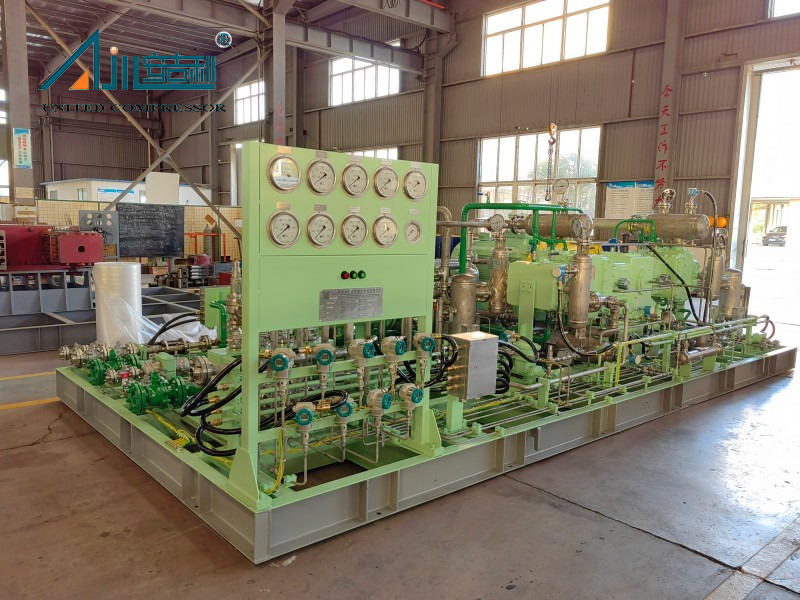

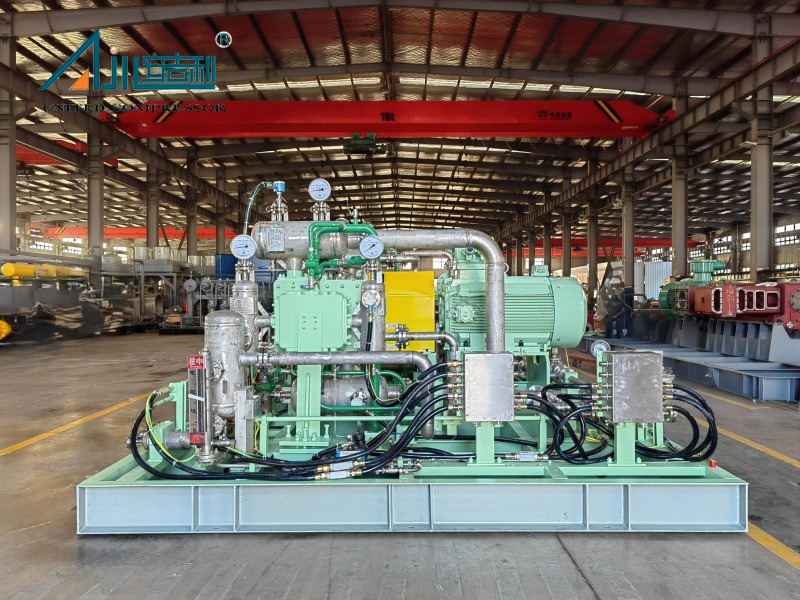

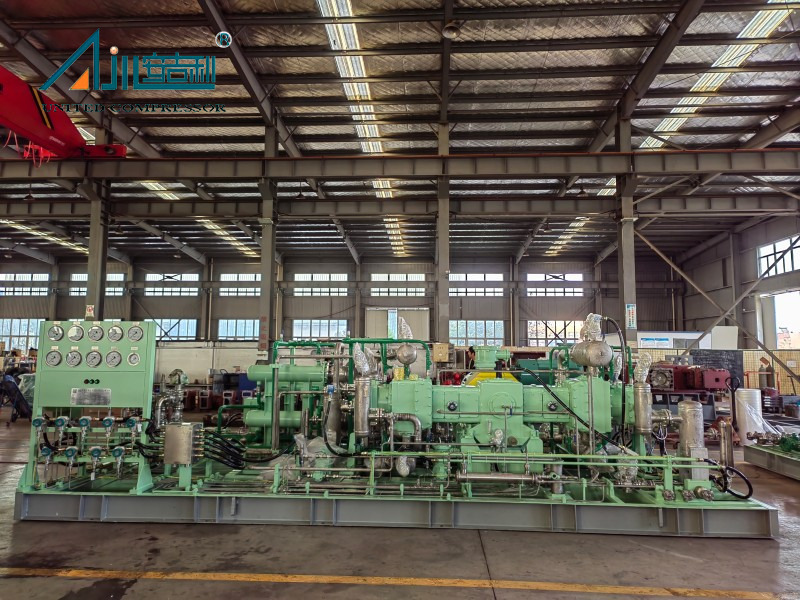

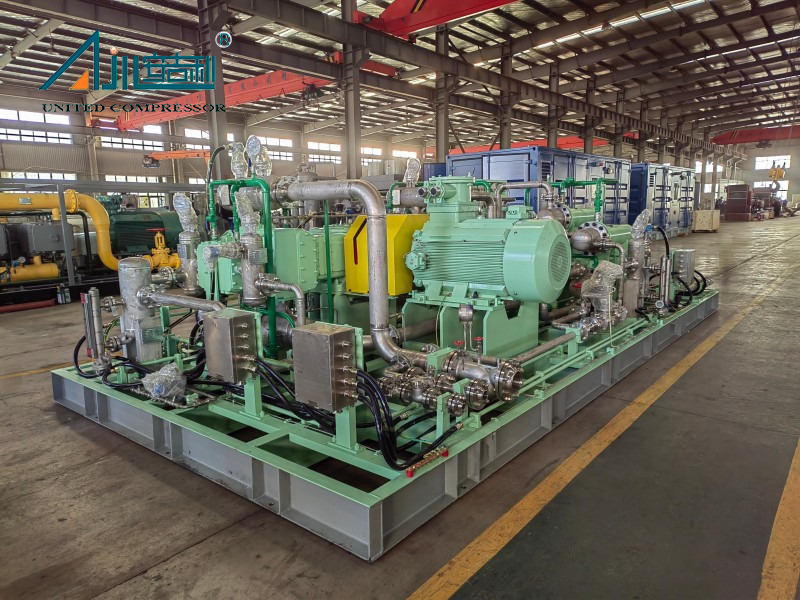

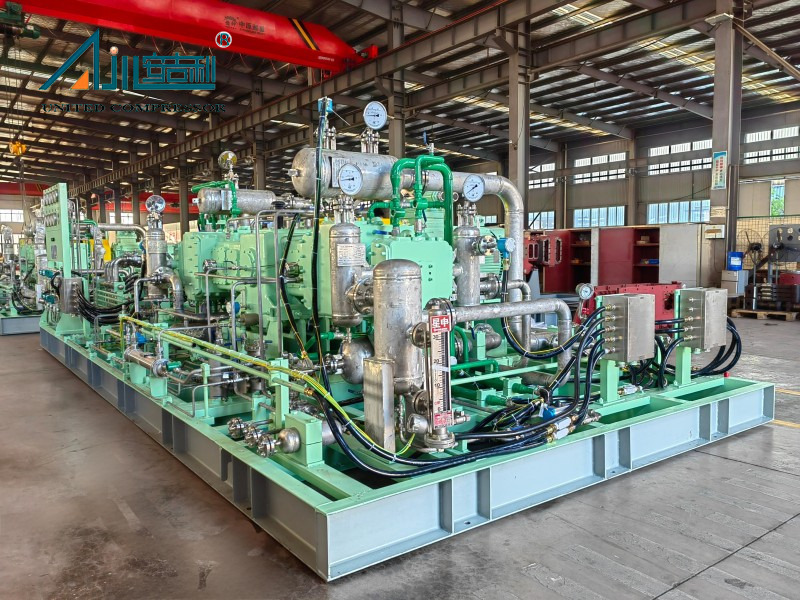

इस तस्वीर में कंप्रेसर एक गैर-मानक उत्पाद है। उत्पाद ग्राहकों की विशिष्ट उपयोग आवश्यकताओं (प्रवाह दर/शुद्धता/दबाव, उपयोग पर्यावरण, मुख्य उद्देश्य और ग्राहक विशिष्ट आवश्यकताओं और ग्राहक विशिष्ट आवश्यकताओं) के अनुरूप स्वतंत्र समाधान प्रदान करता है, डिजाइन से उत्पाद अनुकूलन तक।
संरचनात्मक रूप: डी-टाइप/एम-टाइप/एस-टाइप/डब्ल्यू-टाइप/वी-टाइप/जेड-टाइप
कूलिंग विधि: पानी कूलिंग/एयर कूलिंग/मिश्रित कूलिंग
स्थापना फॉर्म: फिक्स्ड/मोबाइल/pry माउंटेड/केबिन प्रकार
ड्राइव मोड: मोटर ड्राइव/डीजल इंजन स्टार्ट
परिवहन: समुद्र/वायु/भूमि
पैकेजिंग:
 |  |  |
| मेटल केबिन | लकड़ी का बक्सा | साउंडप्रूफ केबिन |
परियोजना का मामला
 |  |  |
| Lanzhou पेट्रोकेमिकल कंपनी 240000 टॉन्सियर एथिलीन उत्पादन क्षमता बहाली | दक्षिणी कजाकिस्तान में अलीबेक ऑयलफील्ड | आणविक छलनी निर्जलीकरण, एथिलीन ग्लाइकोल पुनर्जनन और इंजेक्शन डिवाइस की खरीद, और अकीमोम गैस क्षेत्र में ईंधन गैस स्किड |
तकनीकी मापदण्ड
| नहीं। | नमूना | मध्यम | प्रवाह दर (एनएम 3/एच) | निकास दबाव (mpa.g) | मोटर शक्ति (kW) | शीतलन विधि | समग्र आयाम (मिमी) | वज़न (किग्रा) | |
| 1 | DW-1.6/(8) 12) -120 | हाइड्रोजन | 800 | 12 | 160 | पानी ठंडा हुआ | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5) 12) -12 | हाइड्रोजन | 600 | 1.2 | 90 | पानी ठंडा हुआ | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4) 5) -6.5 | हाइड्रोजन | 1270 | 0.65 | 132 | पानी ठंडा हुआ | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | हाइड्रोजन | 1500 | 3.0 | 75 | पानी ठंडा हुआ | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | हाइड्रोजन | 515 | 1.6 | 90 | पानी ठंडा हुआ | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/～ 15） 23）-（21 ~  29） | हाइड्रोजन | 4500 | 2। 1 ～ 2.9 | 185 | पानी ठंडा हुआ | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15） 23）-~ 21 ~ 29） | हाइड्रोजन | 2642 ～ 4500 | 2। 1 ～ 2.9 | 55 | पानी ठंडा हुआ | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | हाइड्रोजन | 500 | 20 | 75 | पानी ठंडा हुआ | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0। 18/15-22 | हाइड्रोजन | 150 | 2.2 | 11 | पानी ठंडा हुआ | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6) 8) -20 | हाइड्रोजन | 300 | 2.0 | 22 | पानी ठंडा हुआ | 2500 × 1500 × 1750 | 2000 | |
| 12 | डब्ल्यू -3/0.1-150 | हाइड्रोजन | 212 | 15 | 55 | पानी ठंडा हुआ | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | हाइड्रोजन | 4200 | 4.0 | 355 | पानी ठंडा हुआ | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1.5） 1.7） -10 | हाइड्रोजन | 3300 | 1.0 | 315 | पानी ठंडा हुआ | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10) 15) -30 | हाइड्रोजन | 0 ~ 560 | 3.0 | 30 | मिश्रित शीतलन | 2200 × 1800 × 1600 | 1800 | |
| 16 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28） 31） -150 | हाइड्रोजन | 400 | 15 | 45 | मिश्रित शीतलन | 3800 × 3200 × 1950 | 4800 | |
| 18 | पीडब्लू -13.7/17-25 | हाइड्रोजन | 820 | 2.5 | 30 | मिश्रित शीतलन | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | हाइड्रोजन | 750 | 0.7 | 110 | मिश्रित शीतलन | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4） 5.7） -6.5 | हाइड्रोजन | 2000 | 0.65 | 55 | मिश्रित शीतलन | 3500 × 3000 × 2300 | 6000 | |
DW -9.55 / 0.03-16 हाइड्रोजन कंप्रेसर 515nm m / h की प्रवाह दर प्रदान करता है , जो विभिन्न औद्योगिक जरूरतों के लिए कुशल हाइड्रोजन संपीड़न सुनिश्चित करता है, जिसमें बिजली उत्पादन और ईंधन सेल अनुप्रयोग शामिल हैं।
हाँ। बेंगबु यूनाइटेड कंप्रेसर प्रवाह दर, शुद्धता, दबाव, परिचालन वातावरण और विशिष्ट उपयोग के मामलों सहित ग्राहक आवश्यकताओं के आधार पर पूर्ण अनुकूलन प्रदान करता है। विकल्पों में कूलिंग के तरीके, इंस्टॉलेशन प्रकार और ड्राइव मोड शामिल हैं जो अद्वितीय ऑन-साइट स्थितियों से मेल खाते हैं।
कंप्रेसर हाइड्रोजन रिसाव को कम करने के लिए स्टेनलेस स्टील प्रेशर पैकिंग, मुद्रास्फीति प्रणालियों और रिसाव संग्रह पाइप से सुसज्जित है। महत्वपूर्ण घटक उच्च दबाव वाले वातावरण में भी सुरक्षित संचालन सुनिश्चित करने के लिए टिकाऊ सामग्री और सटीक इंजीनियरिंग का उपयोग करते हैं।
परिवहन विकल्पों में समुद्र, हवा या भूमि शामिल हैं। पैकेजिंग विकल्पों में धातु केबिन, लकड़ी के बक्से, या साउंडप्रूफ केबिन शामिल हैं, जो दूरी या गंतव्य की परवाह किए बिना सुरक्षित वितरण सुनिश्चित करते हैं।
कंप्रेसर में पेटेंट तकनीक शामिल है, जैसे कि पिस्टन रॉड थ्रेड प्रोटेक्टिव स्लीव (ZL 2017 2 1907021.7) और पिस्टन रिंग सपोर्ट डिवाइस (ZL 2018 2 0294776.2), उद्योग मानकों और विश्वसनीयता के अनुपालन को सुनिश्चित करता है।
DW -9.55 / 0.03-16 हाइड्रोजन कंप्रेसर हाइड्रोजन ऊर्जा क्षेत्र की विकसित जरूरतों को पूरा करने के लिए उन्नत इंजीनियरिंग, अनुकूलन लचीलापन और सुरक्षा को जोड़ती है। बेंगबु यूनाइटेड कंप्रेसर की विशेषज्ञता द्वारा समर्थित, यह कुशल और विश्वसनीय हाइड्रोजन संपीड़न के लिए एक विश्वसनीय समाधान है।
